本篇文章为大家讲解一下51与32机器周期与时钟周期以及指令周期的不同与相似点

在单片机系统中，“时钟周期”“机器周期”“指令周期” 是描述时间特性的核心概念，它们直接决定了单片机的运行速度、指令执行效率和外设时序控制能力。由于架构设计的差异，传统 8051 单片机与现代 STM32 单片机在这些概念的定义、计算和应用上存在显著区别。以下从 “基本概念” 入手，分别针对 51 单片机和 STM32 单片机展开详细阐述，并进行对比总结。

一、核心概念统一简要定义

周期类型	定义	本质	单位
时钟周期（Clock Cycle）	单片机时钟信号的最小振荡周期，由时钟源（晶振或内部 RC）直接决定。	单片机的 “最小时间单位”，相当于 “心跳间隔”。	ns（纳秒）、μs（微秒）
机器周期（Machine Cycle）	单片机完成一次 “基本操作”（如取指令、读写内存）所需的固定时间。	若干个时钟周期的叠加，是 “基本操作的时间单位”。	μs、ms（毫秒）
指令周期（Instruction Cycle）	单片机执行一条指令所需的时间。	若干个机器周期的叠加（因指令复杂度而异）。	μs、ms

三者的关系：指令周期 ≥ 机器周期 ≥ 时钟周期（均为整数倍关系）。

简单说：单片机的所有复杂操作（如执行一条指令）都需拆解为若干个 “基本操作”，每个基本操作对应 1 个机器周期；就像砌墙时，“搬一块砖” 是基本操作，砌一面墙需若干次 “搬砖”，而 “机器周期” 就是 “搬一块砖” 的时间。
注意：机器周期是 “架构相关” 的 —— 不同单片机（如 8051、PIC、STM32）的机器周期定义可能不同，甚至同一架构的不同型号也可能有差异（主要与时钟源设计有关）。
单片机的所有操作都依赖 “时钟信号”（由外部晶振或内部时钟源提供，类似 “心跳”），而 “时钟周期”（Clock Cycle）是时钟信号的最小周期（即 1 个振荡周期），是处理器能识别的 “最小时间单位”。发出一个脉冲所用的时间就是时钟周期，对于51 晶振，发出一个脉冲所用的时间就是时钟周期，对于32，晶振周期会经过倍频+锁相环 时钟周期以流向CPU的脉冲信号为准。
机器周期本质是 “若干个时钟周期的叠加”—— 因为单个时钟周期太短（通常 ns 级），无法完成一次基本操作（如从内存取指令需多个步骤，每个步骤对应 1 个时钟周期），因此处理器会将 “N 个时钟周期” 打包为 1 个 “机器周期”，作为基本操作的时间单位。

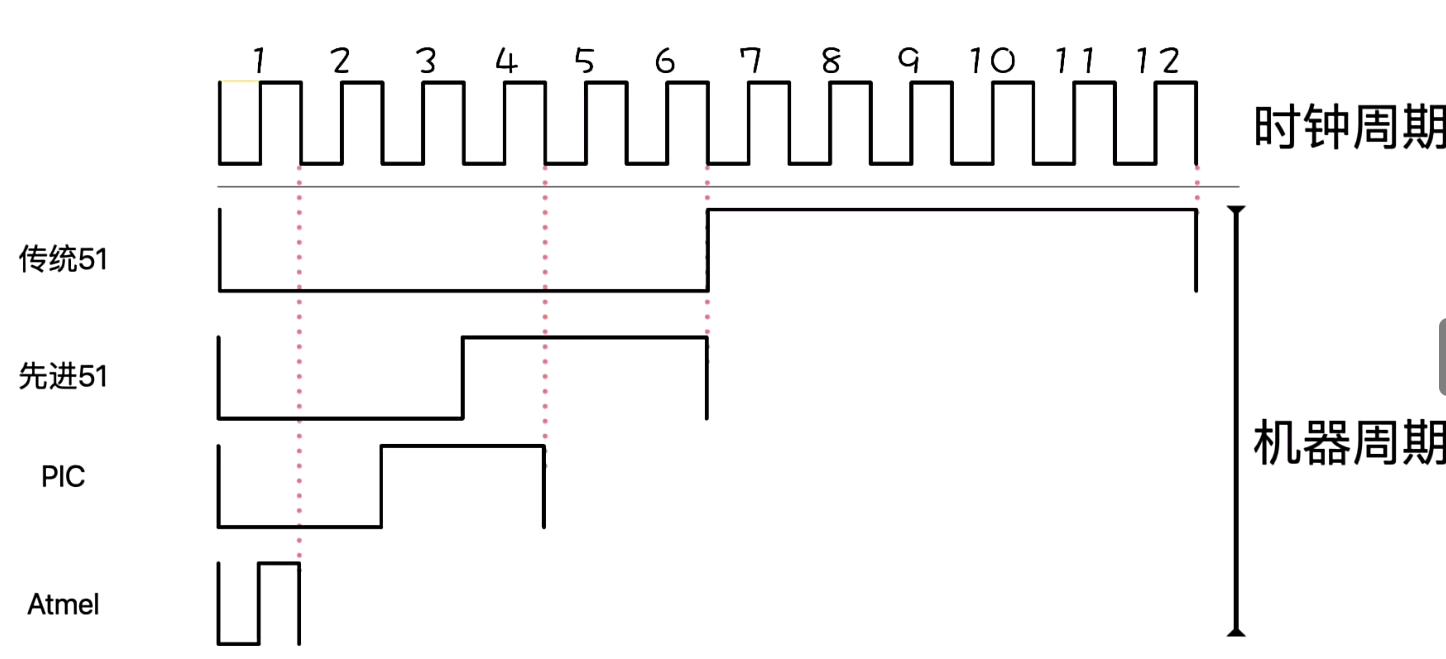

不同架构的单片机，“1 个机器周期包含的时钟周期数” 是固定的（由硬件设计决定），常见的有 “12 个、6 个、4 个、1 个” 等。

二、8051 单片机中的周期特性（以传统 AT89C51 为例）

8051 单片机是经典的 8 位单片机，架构简单且时序固定，三个周期的关系清晰且严格，是理解 “周期概念” 的基础。

1. 时钟周期：最小时间单位

        来源：由外部晶振或内部 RC 振荡器提供的时钟信号决定。8051 通常外接晶振（如 11.0592MHz、12MHz），时钟信号的频率即为 “时钟频率（f_clk）”。

        计算方法：时钟周期（T_clk）= 1 / 时钟频率（f_clk）。

        示例：若外接 12MHz 晶振（最常用配置），则：
T_clk = 1 / 12MHz = 1/12 × 10⁻⁶ s ≈ 83.3ns（即每个时钟周期约 83.3 纳秒）。

2. 机器周期：固定的 “基本操作单位”

8051 架构的核心特点是 “机器周期与时钟周期的关系固定”，这是其与现代单片机的关键区别之一。

        定义：8051 规定 “1 个机器周期 = 12 个时钟周期”（硬件设计固定，不可修改）。（这就是与STM32最大的区别）

        计算方法：机器周期（T_machine）= 12 × 时钟周期（T_clk）= 12 / f_clk。

        示例：12MHz 晶振下：
        T_machine = 12 × 83.3ns = 1μs（即 1 个机器周期为 1 微秒）。

        作用：8051 的所有基本操作（如从 ROM 取一条指令、读写 RAM 一个字节）均需 1 个机器周期完成，因此机器周期是 “时序设计的基准”—— 无论是指令执行时间还是外设通信时序，均以机器周期为单位计算。

对比理解：

STC89C52（改进型 8051）：支持 “双倍速模式”，可配置 N=6（即 1 机器周期 = 6 时钟周期）。若 f_clk=12MHz，T_machine=6×(1/12MHz)=0.5μs（比传统 8051 快 1 倍）；

3. 指令周期：指令执行的时间

8051 的指令按复杂度分为 “单周期指令”“双周期指令”“四周期指令”，指令周期直接以机器周期为单位：

单周期指令：简单指令（如MOV A,#00H、NOP），执行时间 = 1 个机器周期。
示例：12MHz 晶振下，NOP（空操作）指令执行时间 = 1μs。

双周期指令：中等复杂度指令（如ADD A,R0、SJMP），执行时间 = 2 个机器周期。
示例：12MHz 晶振下，SJMP（短跳转）指令执行时间 = 2μs。

四周期指令：复杂指令（如MUL AB（乘法）、DIV AB（除法）），执行时间 = 4 个机器周期。
示例：12MHz 晶振下，MUL AB指令执行时间 = 4μs。

4. 8051 周期的应用：延时程序设计

由于 8051 的周期关系固定，其延时程序可直接基于 “机器周期” 手动计算。例如，需实现 1ms 延时（12MHz 晶振，T_machine=1μs）：

• 1ms = 1000μs = 1000 个机器周期；
• 若用DJNZ R0,delay（双周期指令，每次执行 2 个机器周期），则需循环次数 = 1000/2=500 次；
• 代码示例：

  void delay_1ms() {
    unsigned char i;
    for(i=0;i<250;i++); // 循环内指令总周期约1000个机器周期
  }


• 每次循环需要执行判断条件（i<250）和i 自增（i++）等操作
• 这些操作组合起来，每次循环大约消耗 4 个机器周期，这就是为什么i是250（不同编译器 / 硬件可能略有差异）

三、STM32 单片机中的周期特性（以 STM32F103 为例，Cortex-M3 内核）

STM32 是基于 ARM Cortex-M 内核的 32 位单片机，架构更先进（哈佛结构、流水线设计），时钟系统复杂，且无 “固定机器周期” 定义，周期特性与 8051 有本质区别。

1. 时钟周期：最小时间单位（核心基准）

STM32 的时钟源和频率可灵活配置（支持内部 RC、外部晶振、PLL 倍频），但时钟周期的定义与 8051 一致：

来源：由 “系统时钟频率（f_sys）” 决定，f_sys 需通过 “时钟树” 配置（如外部 8MHz 晶振经 PLL 倍频至 72MHz）。

对于时钟树以及时钟源的相关知识，以下文章有详细的解释，大家不会的可以去看看

http://【STM32基础知识之系统时钟RCC（详解） - CSDN App】https://blog.csdn.net/m0_73745340/article/details/131763116?sharetype=blogdetail&shareId=131763116&sharerefer=APP&sharesource=2402_87859673&sharefrom=link

计算方法：时钟周期（T_clk）= 1 / 系统时钟频率（f_sys）。

示例：若系统时钟配置为 72MHz（STM32F103 典型配置），则：
T_clk = 1 / 72MHz ≈ 13.89ns（每个时钟周期约 13.89 纳秒，远小于 8051 的 83.3ns）。

2. 机器周期：概念弱化，无固定定义

Cortex-M 内核的设计目标是 “高效指令执行”，多数指令可在 1 个时钟周期内完成，因此取消了 “固定 N 个时钟周期 = 1 个机器周期” 的架构设计，“机器周期” 不再是 STM32 的核心时序单位。

原因：
8051 因架构简单（冯・诺依曼结构、无流水线），需用 “12 个时钟周期打包为机器周期” 才能完成基本操作；而 STM32 采用 “哈佛结构 + 三级流水线”（取指、译码、执行并行），基本操作（如取指令、执行）可在 1 个时钟周期内完成，无需 “打包”。

替代方案：STM32 直接以 “时钟周期” 作为时序基准，外设（定时器、ADC 等）的计数、延时均基于时钟周期设计。

3. 指令周期：与时钟周期直接挂钩

STM32 的指令执行效率远高于 8051，指令周期不再依赖机器周期，而是直接由 “指令所需的时钟周期数” 决定：

多数指令（如MOV、ADD、LDR（寄存器加载））：仅需 1 个时钟周期，指令周期 = 1×T_clk。
示例：72MHz 下，MOV R0,#0x01指令执行时间≈13.89ns。

复杂指令（如MUL（乘法）、DIV（除法）、LDR（内存加载））：需 2~3 个时钟周期，指令周期 = 2×T_clk 或 3×T_clk。
示例：72MHz 下，32 位乘法指令MULS R0,R1,R2需 2 个时钟周期，执行时间≈27.78ns。

4. STM32 周期的应用：定时器精准计时

由于 STM32 的时钟周期固定且可精准配置（通过 PLL 实现高频稳定时钟），其时序控制通常依赖 “定时器” 而非手动指令延时。例如，需生成 100μs 延时（72MHz 系统时钟）：

定时器时钟频率可配置为 72MHz（不分频），则定时器计数 1 次的时间 = T_clk≈13.89ns；（T_clk = 1 / 72MHz ≈ 13.89ns）

需计数次数 = 100μs / 13.89ns≈7200 次；

通过配置定时器 “计数到 7200 时触发中断”，即可实现精准 100μs 延时（误差≤1 个时钟周期）。

四、8051 与 STM32 周期特性对比总结

为更清晰区分两者差异，通过表格对比核心要点：

对比维度	8051 单片机（AT89C51）	STM32 单片机（Cortex-M3）
时钟周期	由固定晶振决定（如 12MHz→83.3ns），不可灵活调整。	由时钟树配置决定（如 8MHz 晶振 + PLL×9→72MHz→13.89ns），可动态调整。
机器周期	固定关系：1 机器周期 = 12 时钟周期（如 12MHz→1μs）。	无固定定义，因指令 / 操作而异（多数基本操作 = 1 时钟周期）。
指令周期	1~4 个机器周期（如 12MHz 下 1~4μs），效率低。	1~3 个时钟周期（如 72MHz 下 13.89~41.67ns），效率高。
时序基准	以 “机器周期” 为核心（延时、外设时序均基于此）。	以 “时钟周期” 为核心（定时器、外设计数均基于此）。
灵活性	差（时钟频率固定，周期关系不可改）。	强（时钟频率可通过 PLL 灵活配置，支持多时钟源）。
适用场景	低速简单场景（如家电控制、简单传感器采集）。	高速复杂场景（如电机控制、物联网、工业自动化

总结

时钟周期是所有单片机的 “最小时间单位”，而机器周期的定义则因架构而异：8051 依赖固定的 “机器周期” 实现基础操作，STM32 则因高效架构弱化了这一概念，直接以时钟周期为时序基准。理解两者的周期特性，是掌握单片机时序控制（如延时设计、外设通信）的核心基础 ——8051 需牢记 “12 倍时钟周期 = 1 机器周期”，STM32 则需重点掌握 “时钟树配置与时钟周期计算”。
