前言

前段时间jetbrains的系列软件Clion对非商用使用免费啦！！！，并且对ST Link，Jlink调试器提供了原生的支持，借着对cmake+ninja构建工程的学习和对自己写的步进电机驱动库的测试的机会，写一篇如何使用Clion愉快开发stm32的笔记。

开始前，我们需要去官网下载Clion，安装过程网上很多不做赘述，安装比较简单。其次，我们还需准备ST公司提供的调试工具STM32CubeCLT，之前开发我们需要自己去准备Cmake、arm-gcc、ninja、openOCD等工具，ST公司非常贴心的为我们打包了STM32CubeCLT。
在这里插入图片描述

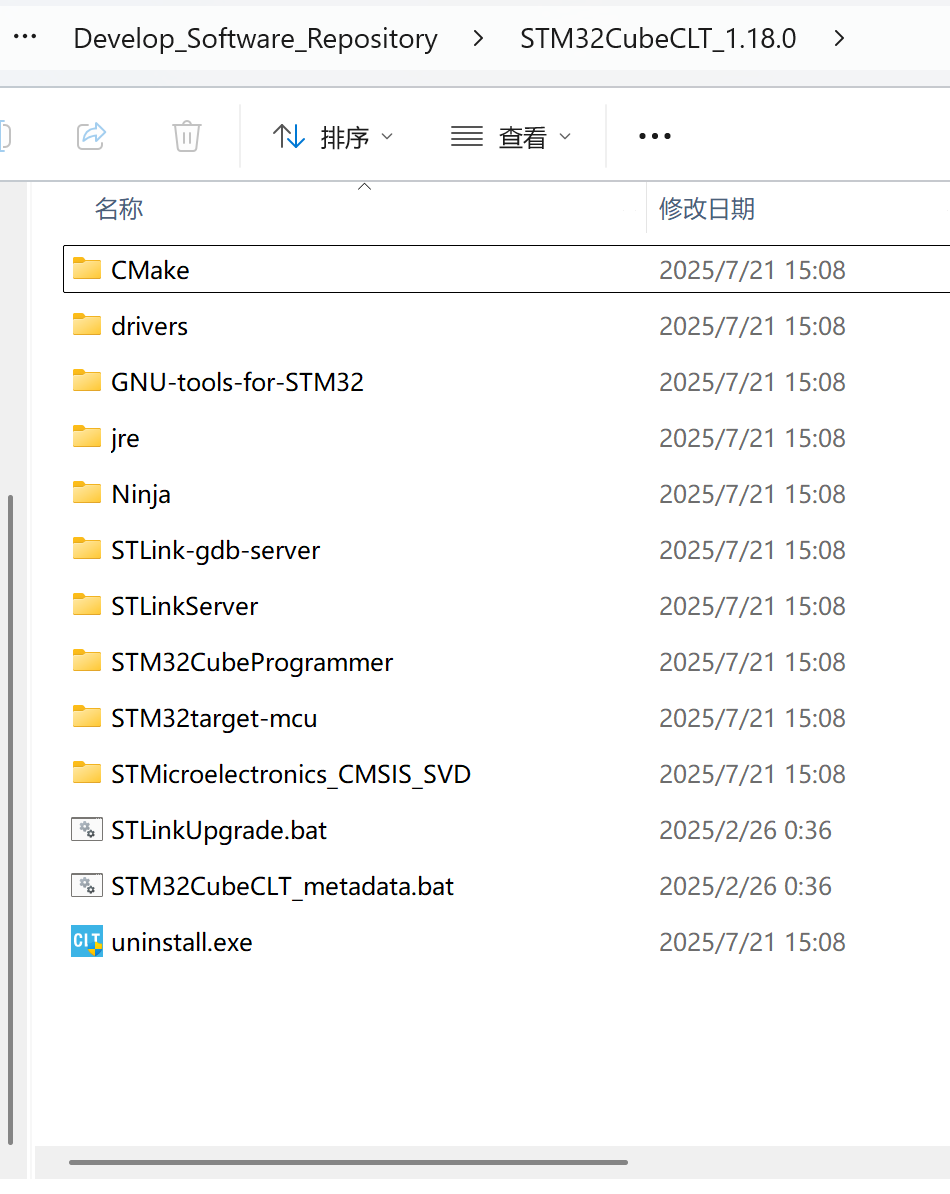

在STM32CubeCLT的安装路径中，我们可以看到官方是给出Cmake+Ninja来构建工程，使用GNU专门给STM32工具链，也就是我们常见的arm-gcc编译工具链，这里不再细述。

本文使用的软件版本：

STM32CubeMX:version 6.15.0（不同版本生成的Cmake工程会有区别，新版会多一个CMakePresets.json文件，本文是有这个文件的工程）

STM32CubeCLT:version 1.18.0

CLion官方下载地址

STM32CubeMX官方下载地址

STM32CubeCLT官方下载地址

创建工程

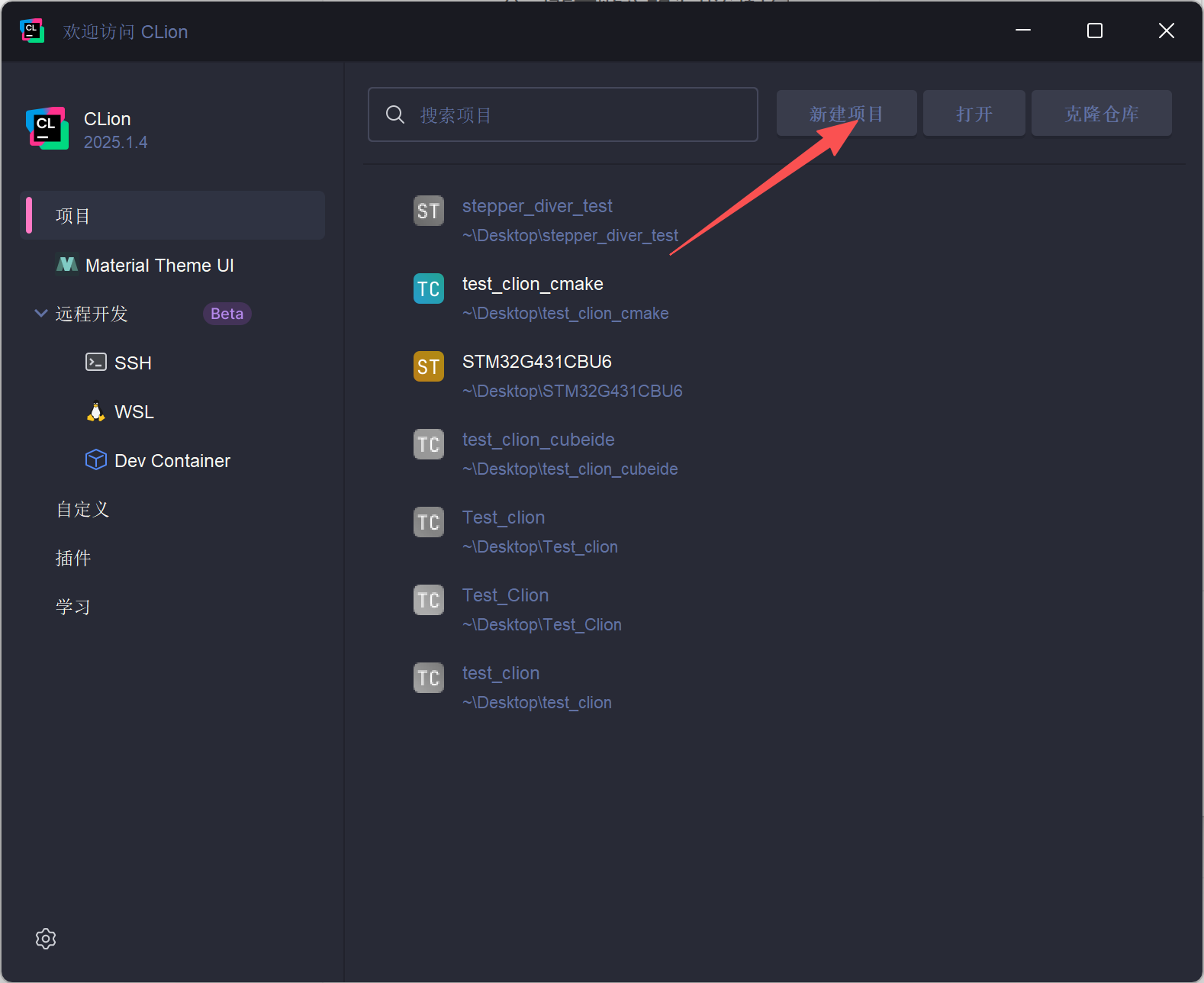

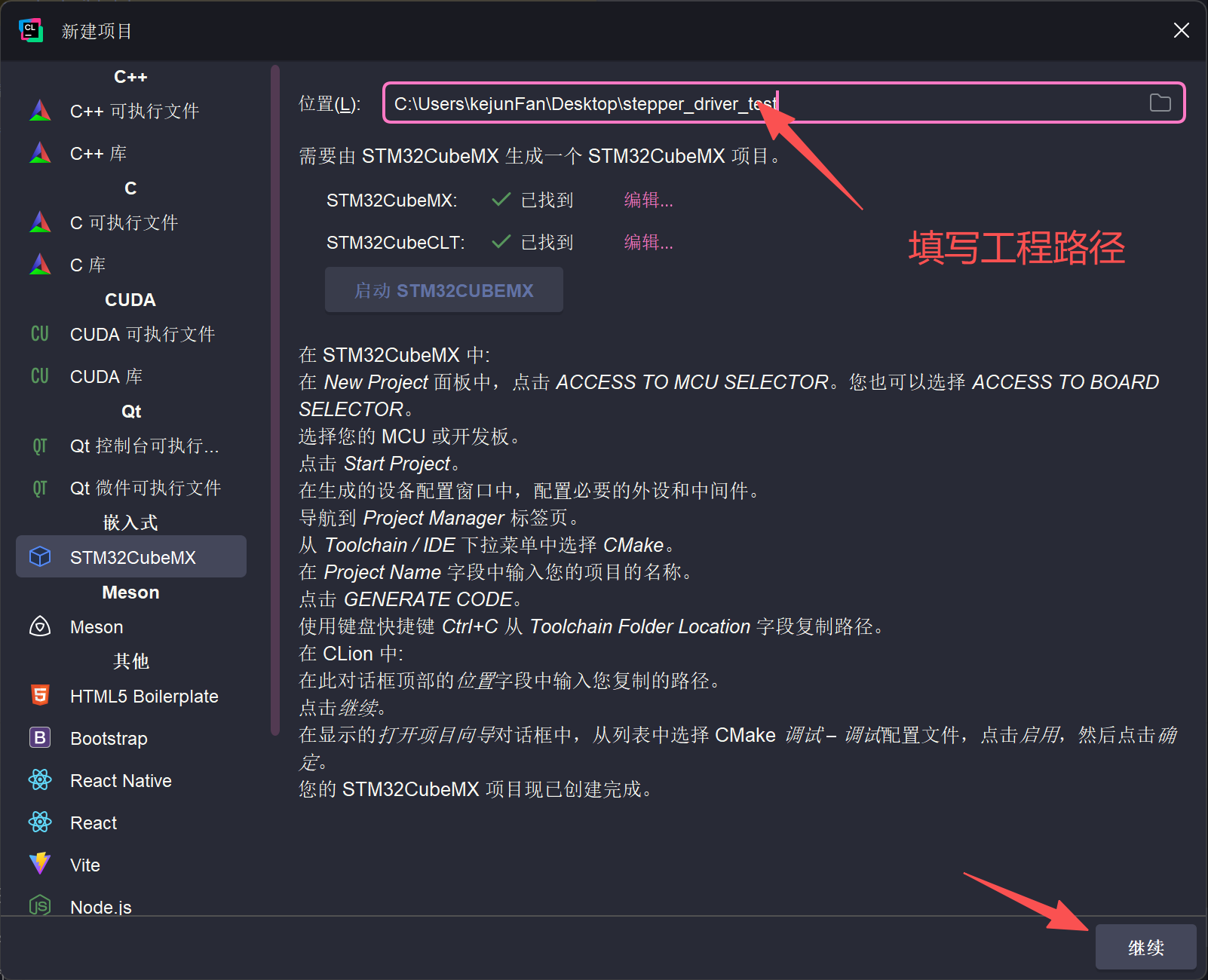

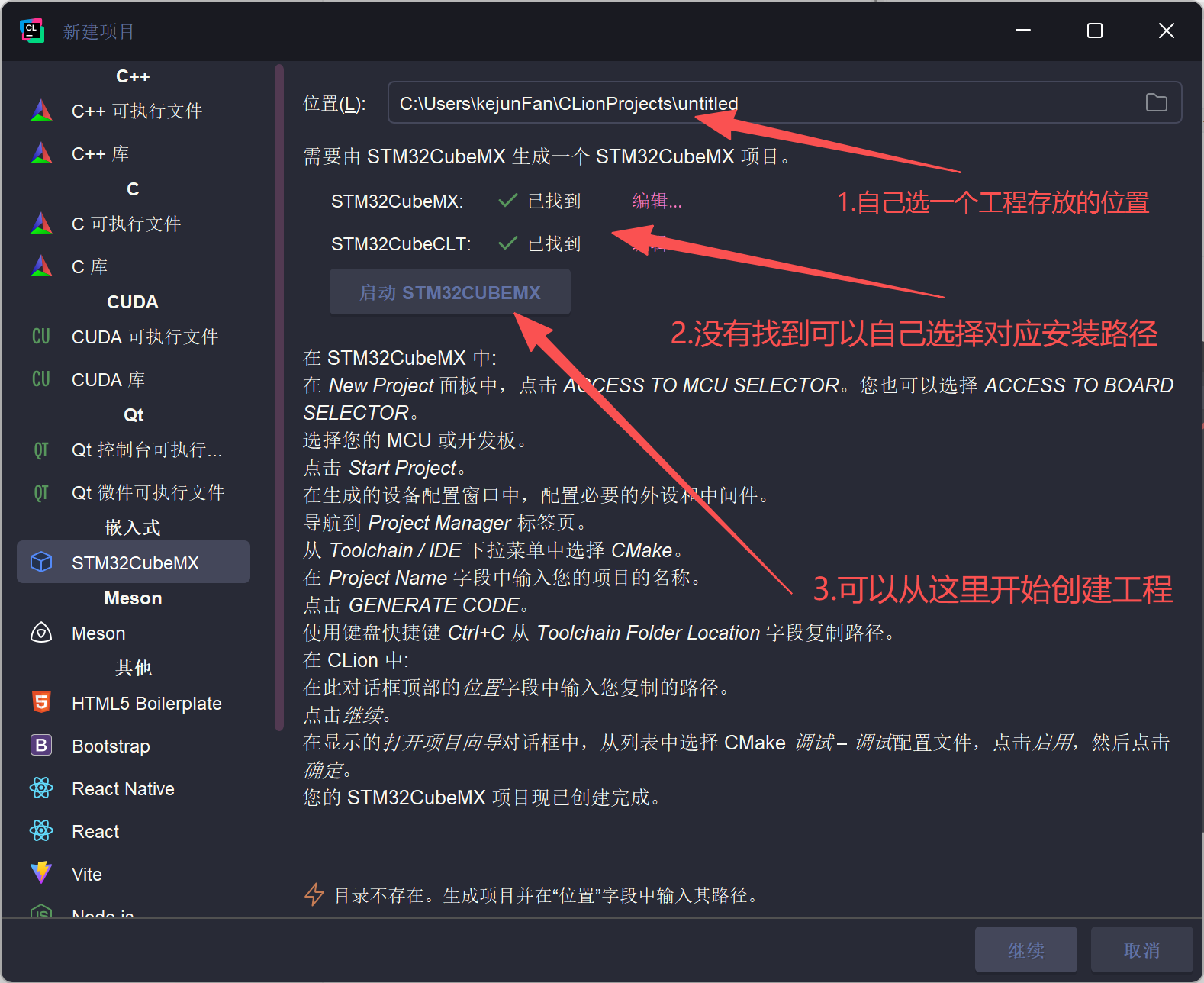

首先，我们打开Clion，选择新建项目。
在这里插入图片描述

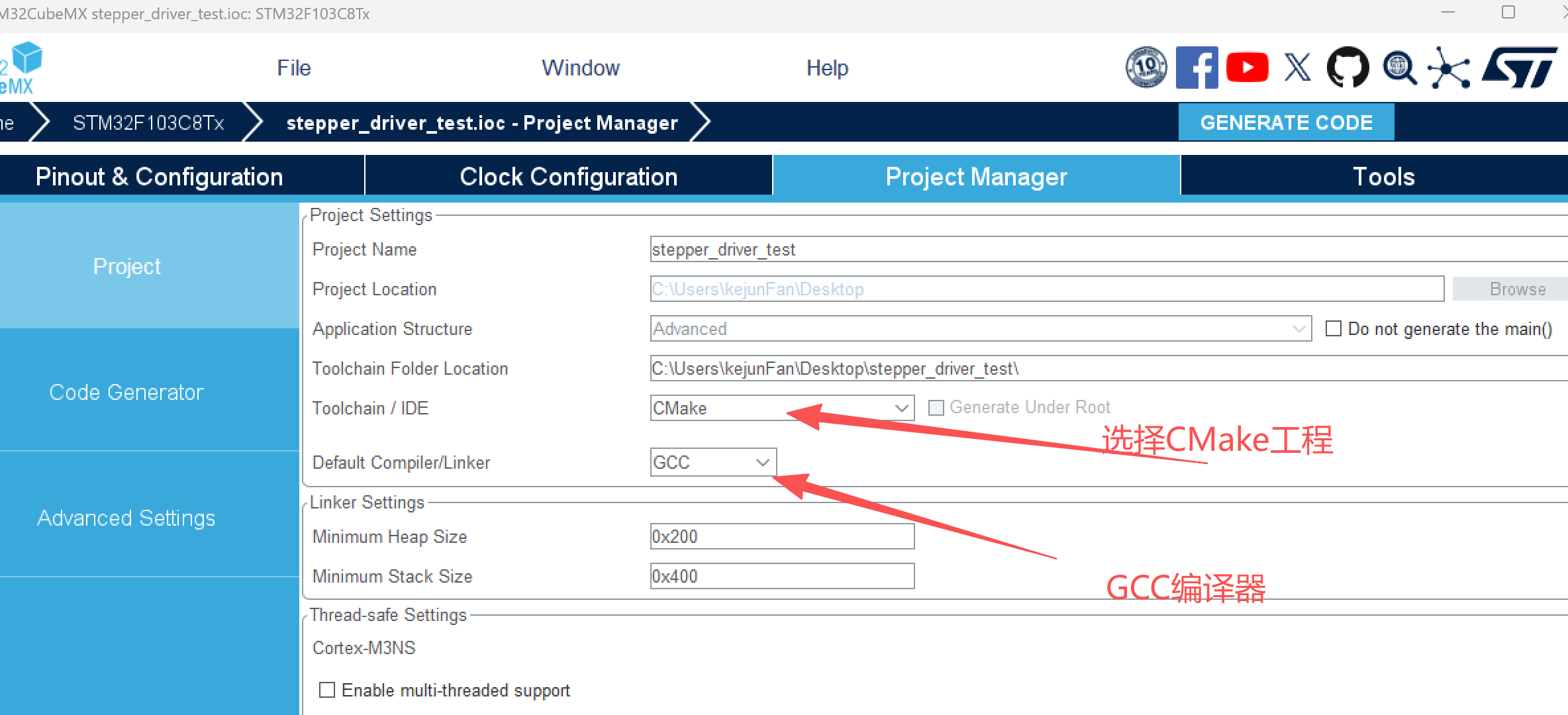

接下来，我们要用STM32CubeMX创建一个基础的工程，和我们平常使用没有其他的区别，唯一的区别在于选择生成工程的模板为Cmake，然后我们正常GENERATE CODE即可。

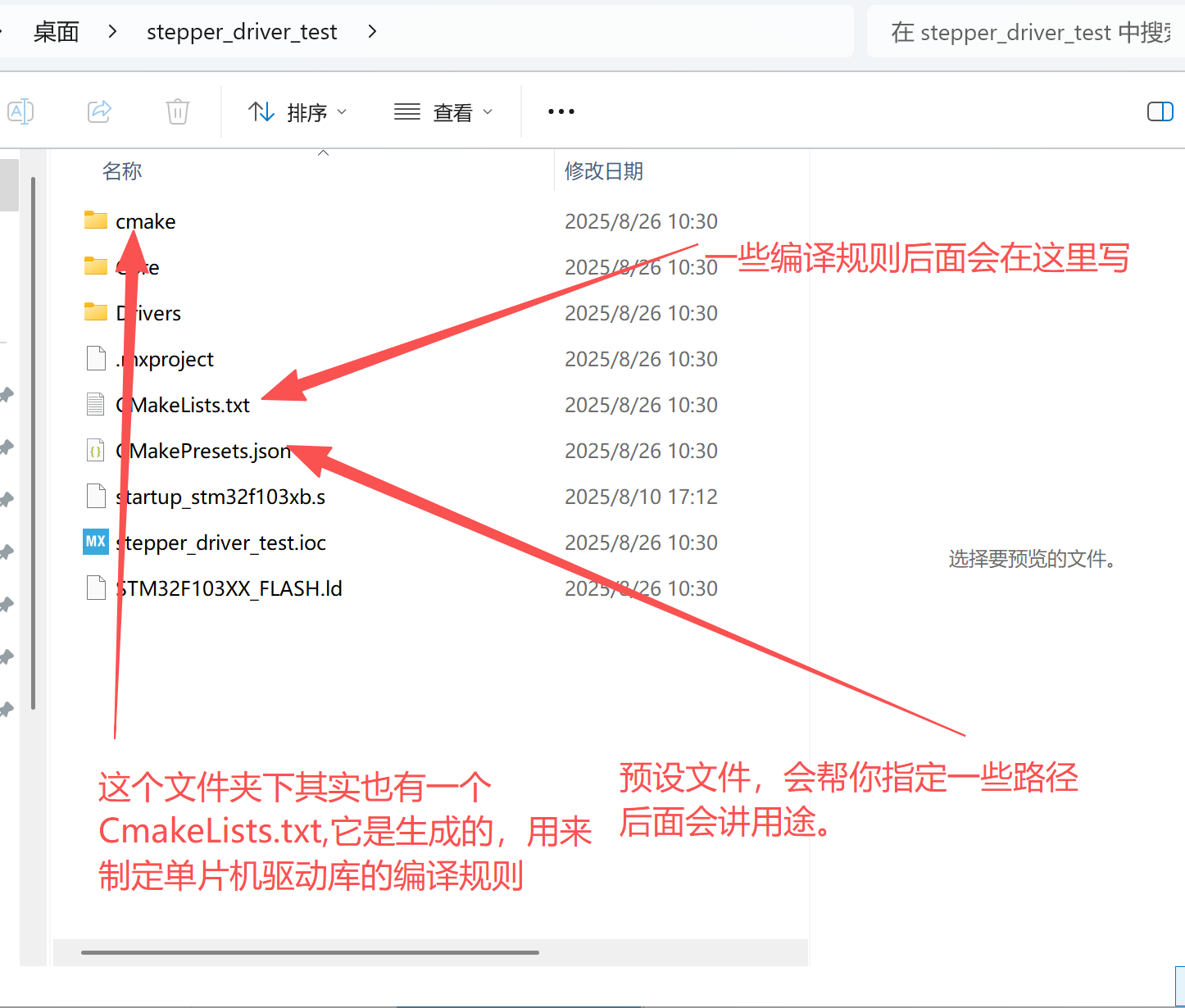

生成的目录工程目录如下

配置工程工具链

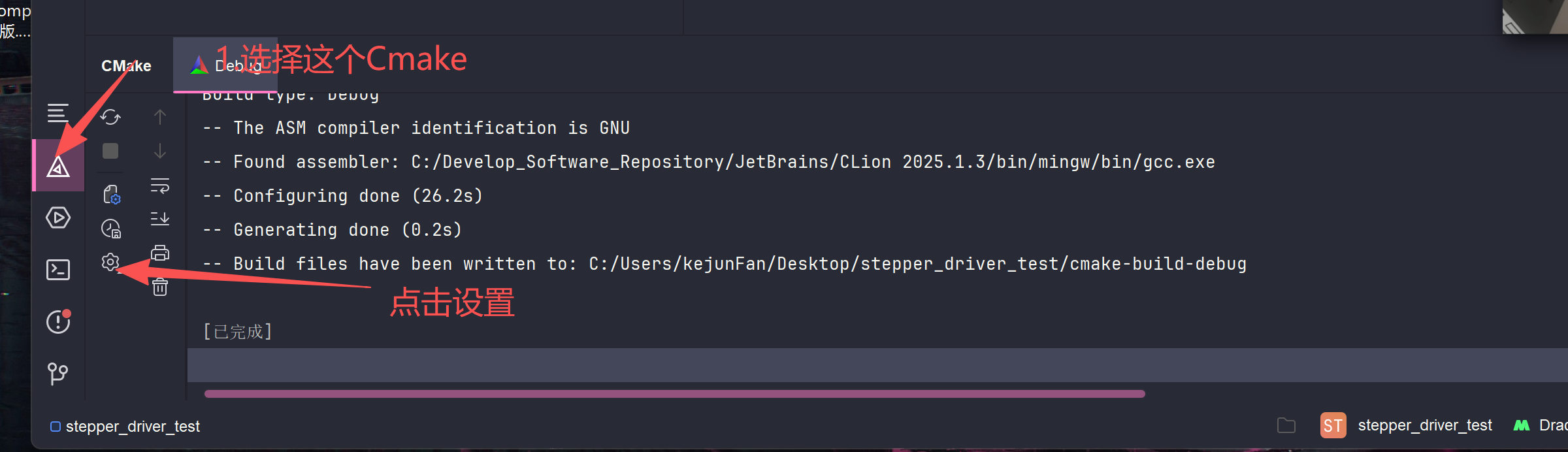

在这里插入图片描述进入工程后，会弹出构建工程的设置界面，没有弹出的，可以自己手动找到。
点击设置后选择Cmake设置。

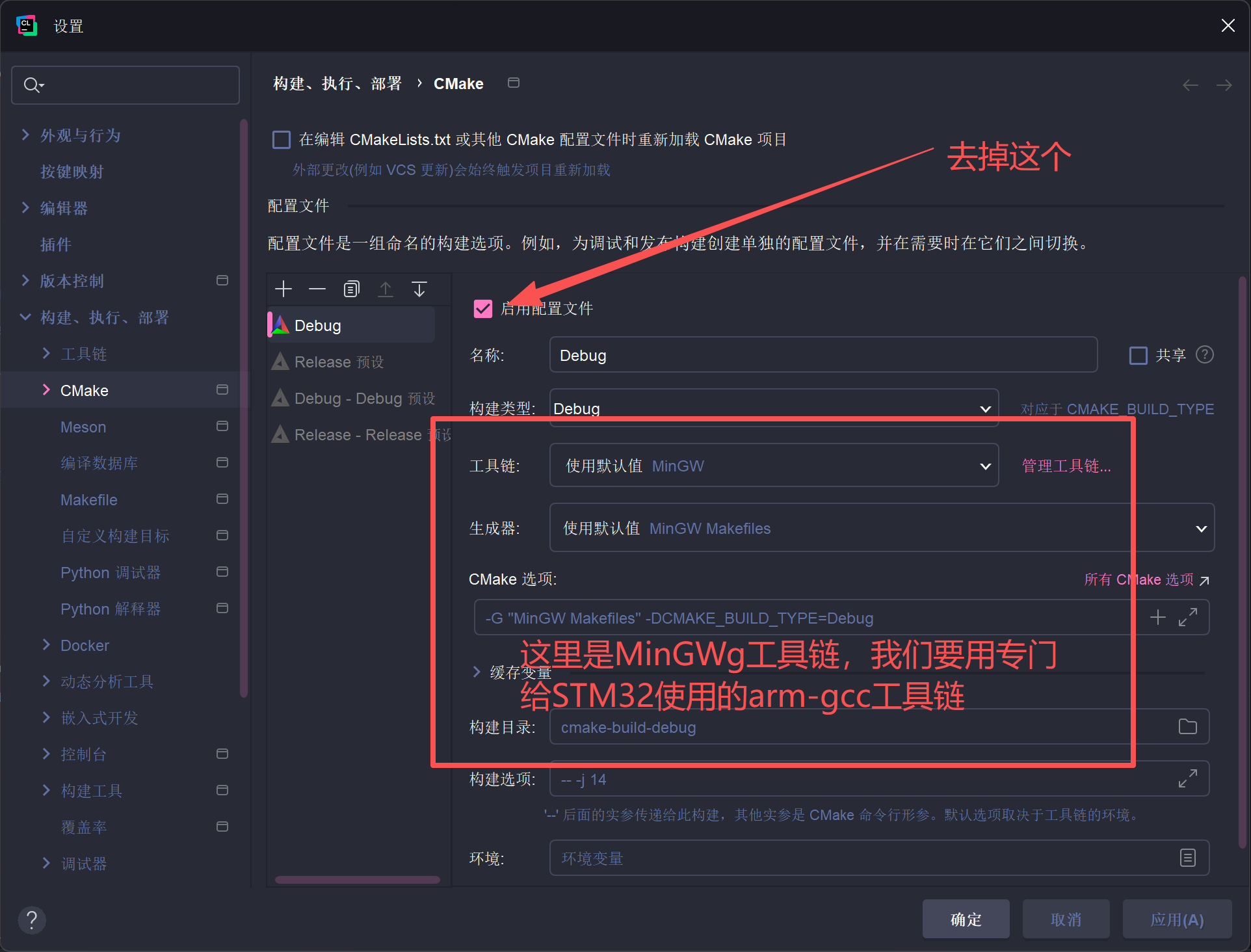

如果STM32CubeMX生成的工程不带CMakePresets.json文件,需要在这里新建配置，自己选择一下配置，我分两种情况进行讲解。这里非常重要

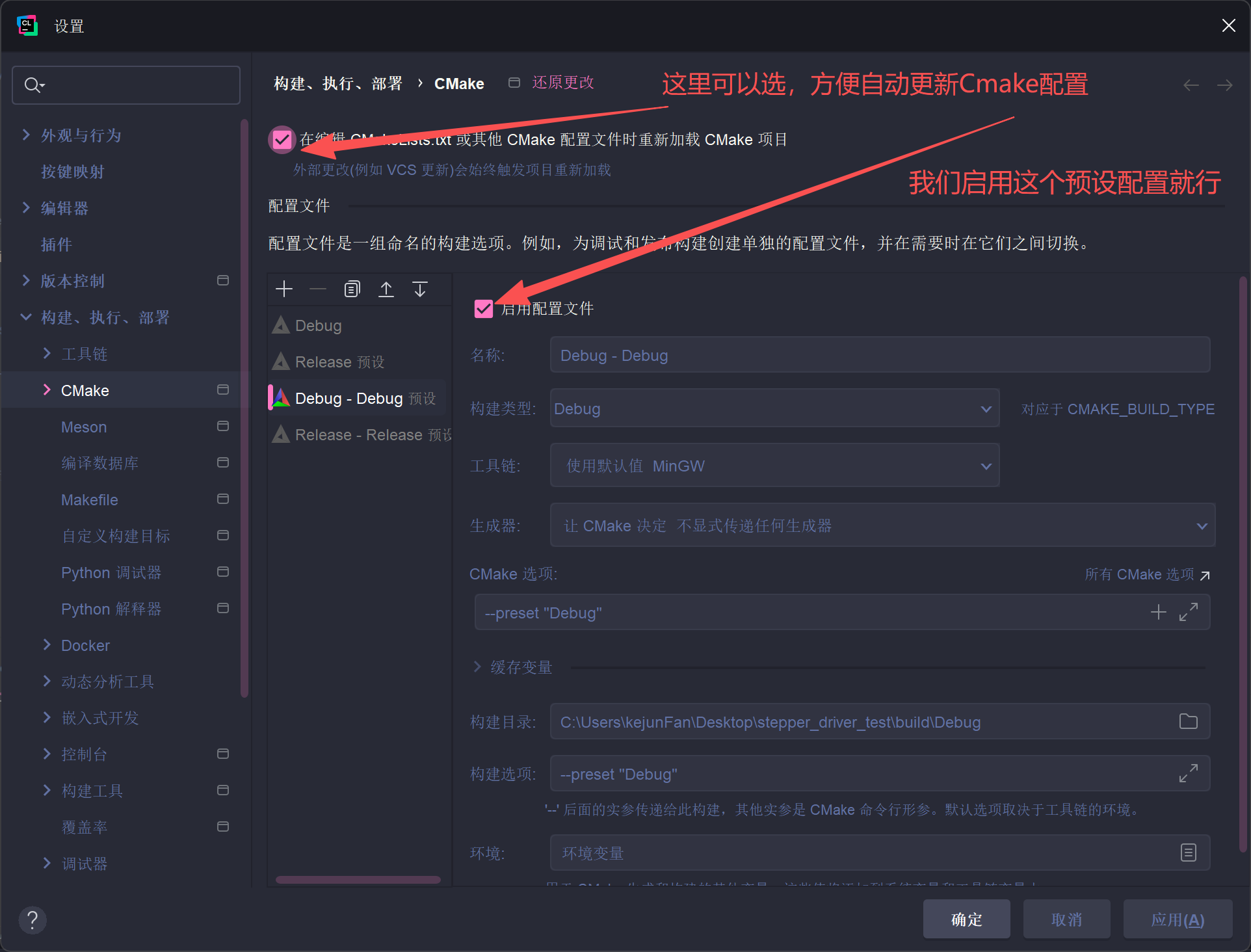

首先是工程自带`CMakePresets.json`文件

在这里插入图片描述
点击确定即可，这里相当于ide会根据json文件里面的配置进行预设，我们可以看到在下它指定了工具链的配置文件位置。toolchainFile": "${sourceDir}/cmake/gcc-arm-none-eabi.cmake"。感兴趣的朋友可以进这个.cmake文件看看，便可以理解。

CMakePresets.json:

{
    "version": 3,
    "configurePresets": [
        {
            "name": "default",
            "hidden": true,
            "generator": "Ninja",
            "binaryDir": "${sourceDir}/build/${presetName}",
		    "toolchainFile": "${sourceDir}/cmake/gcc-arm-none-eabi.cmake",
            "cacheVariables": {
            }
        },
        {
            "name": "Debug",
            "inherits": "default",
            "cacheVariables": {
                "CMAKE_BUILD_TYPE": "Debug"
            }
        },
        {
            "name": "Release",
            "inherits": "default",
            "cacheVariables": {
                "CMAKE_BUILD_TYPE": "Release"
            }
        }
    ],
    "buildPresets": [
        {
            "name": "Debug",
            "configurePreset": "Debug"
        },
        {
            "name": "Release",
            "configurePreset": "Release"
        }
    ]
}

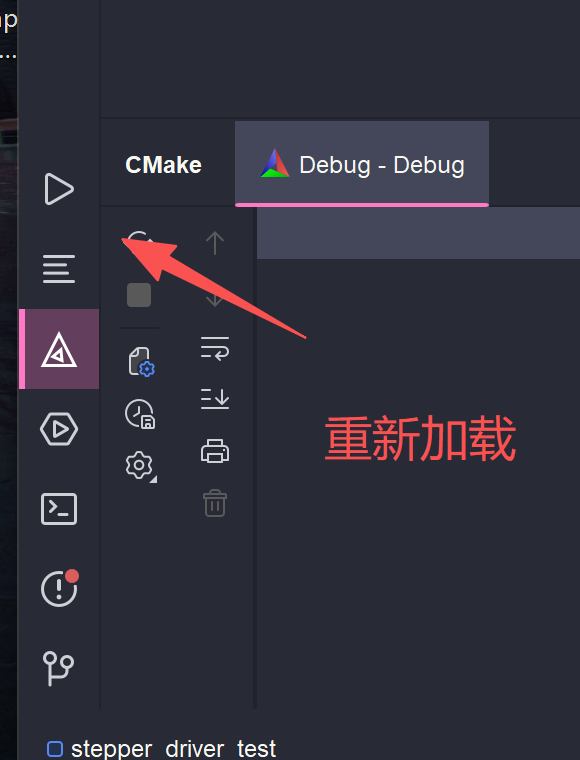

我们配置完Cmake设置，确定后可以重新加载Cmake工程，防止设置没生效。

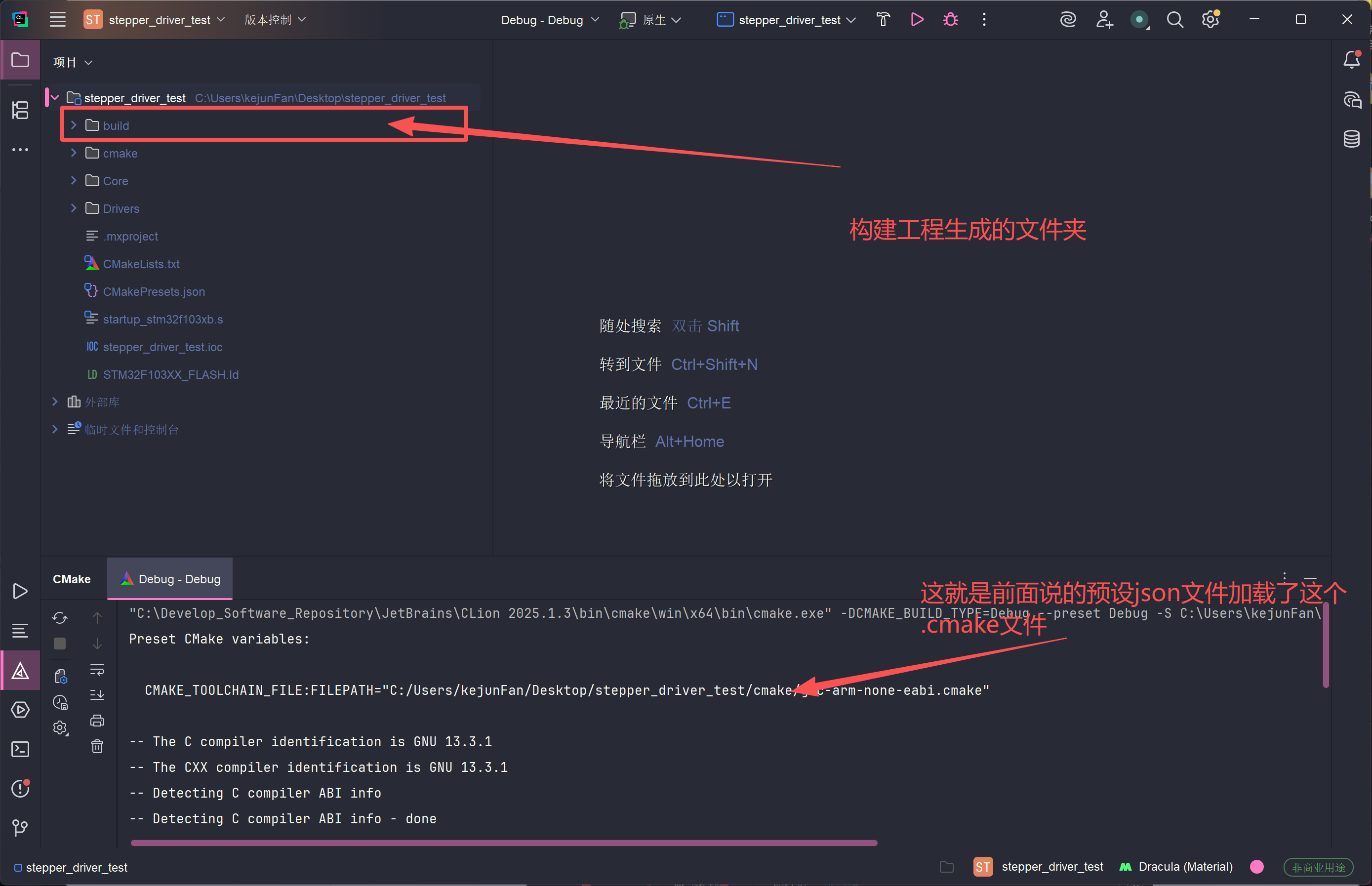

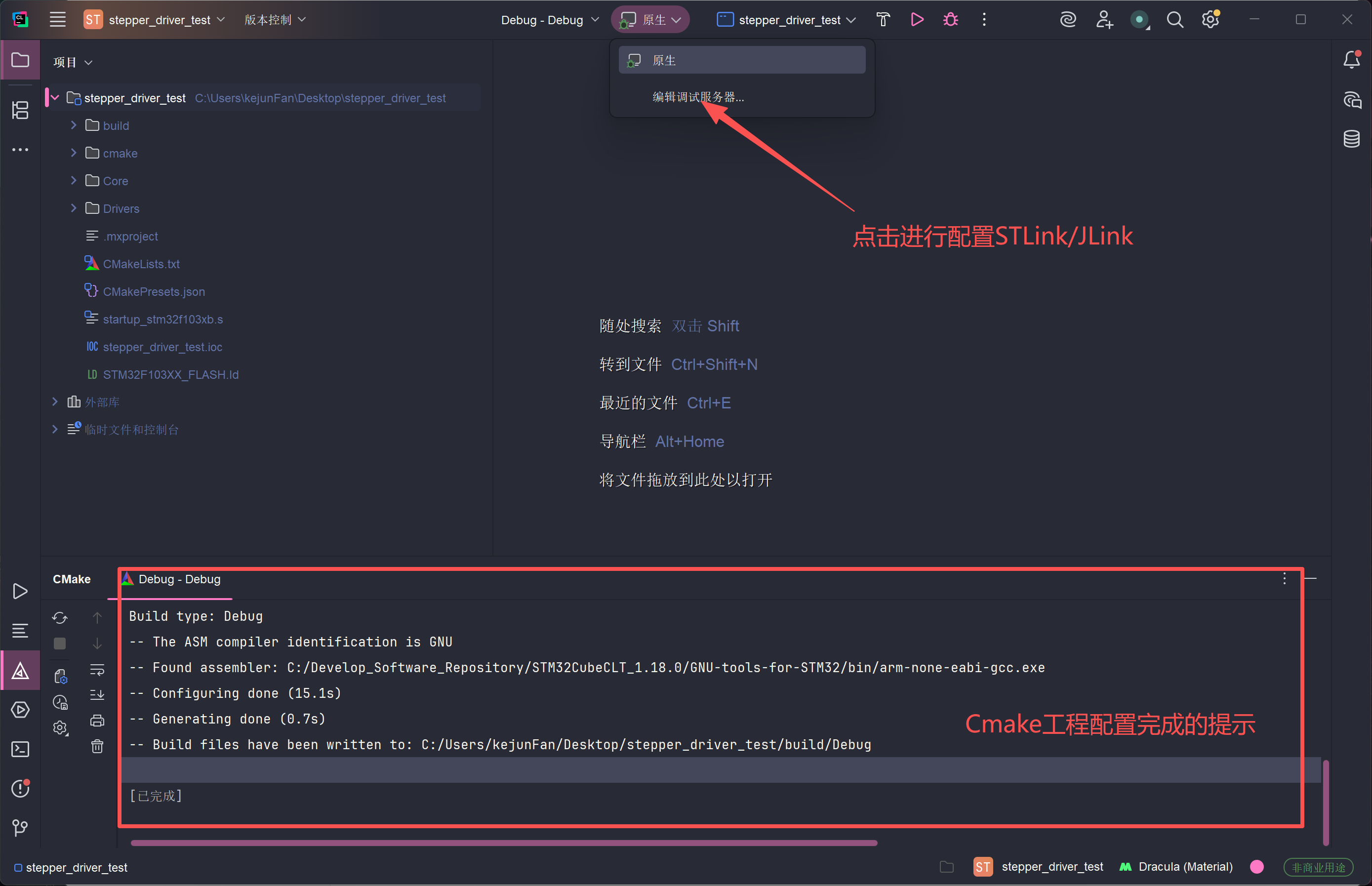

在这里插入图片描述加载后我们可以看到生成了build文件夹，并且下方终端会有一些路径加载的信息。

工程不带预设文件（如果有预设文件这里不用看，可以用作了解预设文件做了什么，直接跳到调试器那一章）

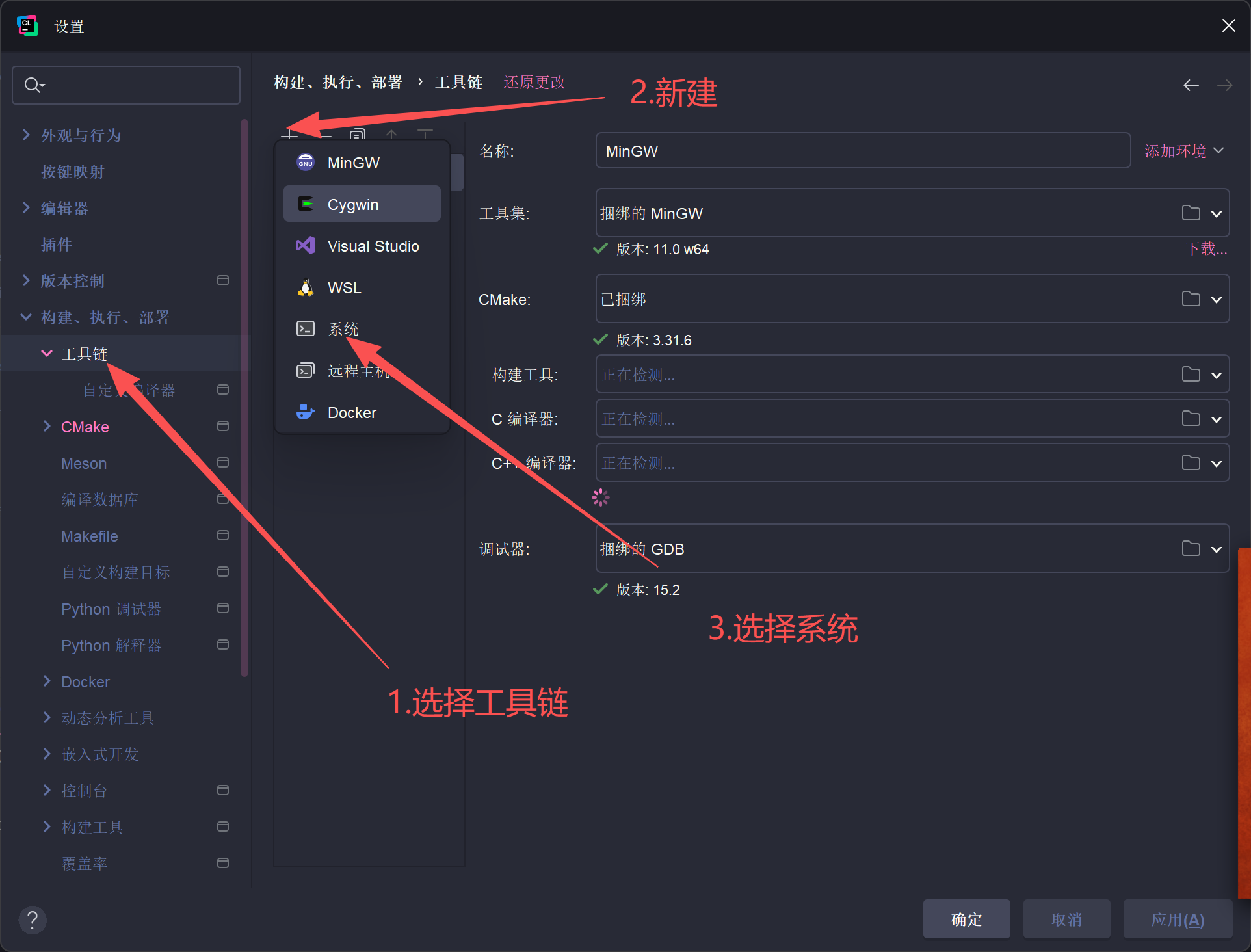

在这里插入图片描述
这里的名称可以自己定

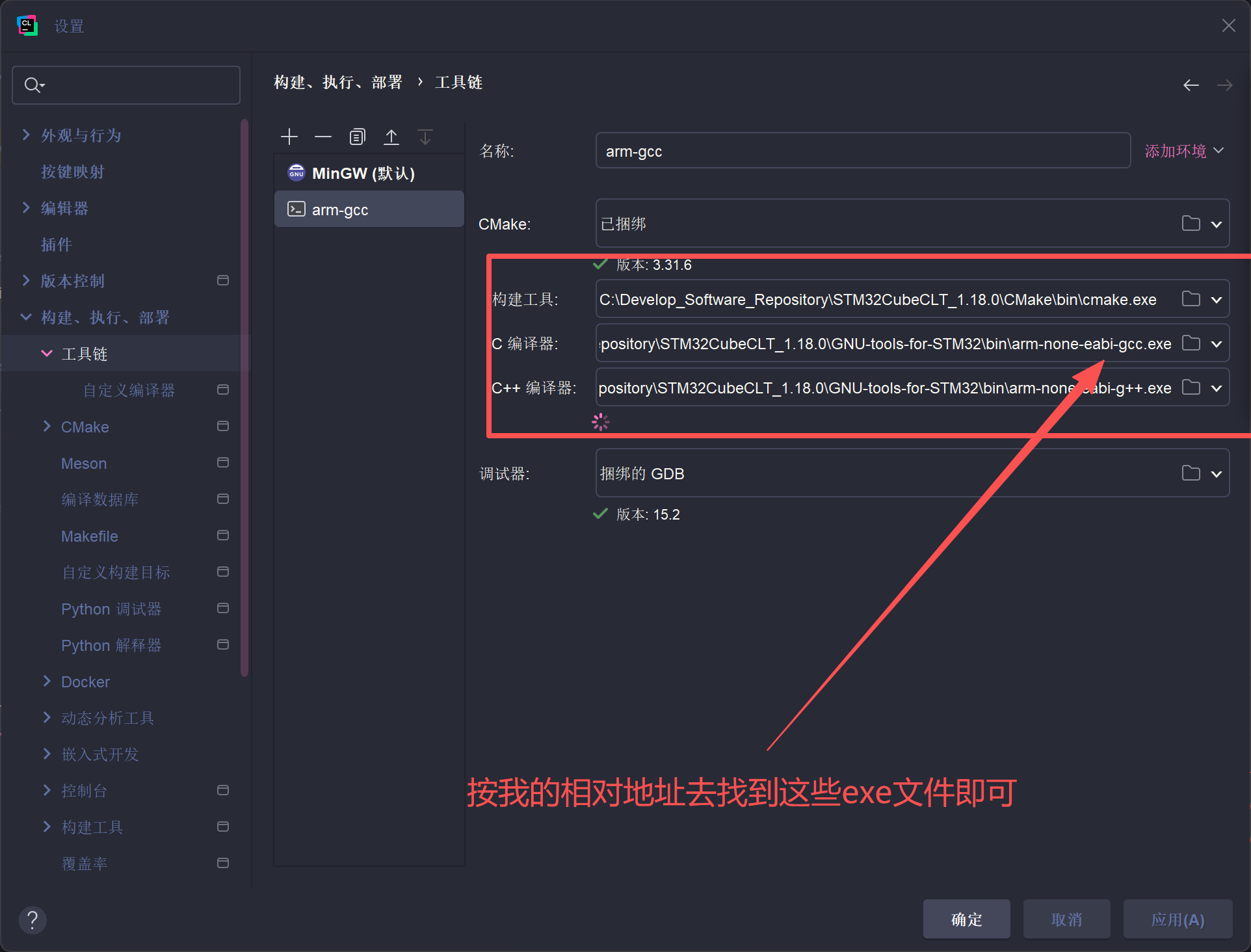

配置好工具链的位置，就是我们下载的STM32CuBeCLT工具链的地址即可，已经都打包了，我们只需要去里面找到对应的二进制位置地址就行。

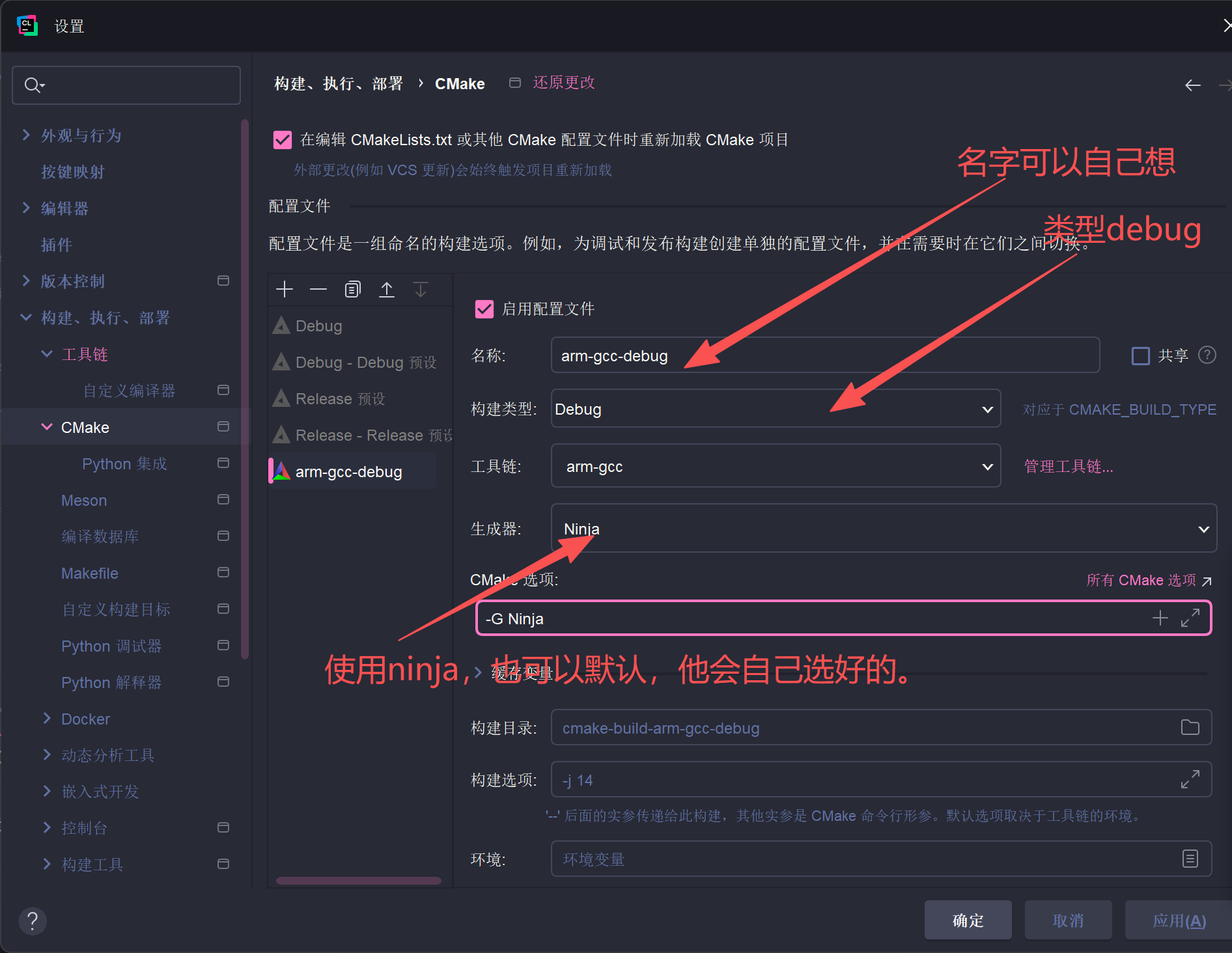

接下来回到Cmake配置界面，然后工具链选择我们刚才配置的就好了，其他配置可以按下图进行设置
在这里插入图片描述
点击确认后会生成一个debug的构建文件夹，这一步就做完啦，这个后缀的名字是上面填的，如果你填的和我不一样，自然这里文件夹名字不一样。

调试器

配置调试器

现在Clion已经原生支持stlink和Jlink调试器，所有我们在这里进行配置便可以编译下载啦。

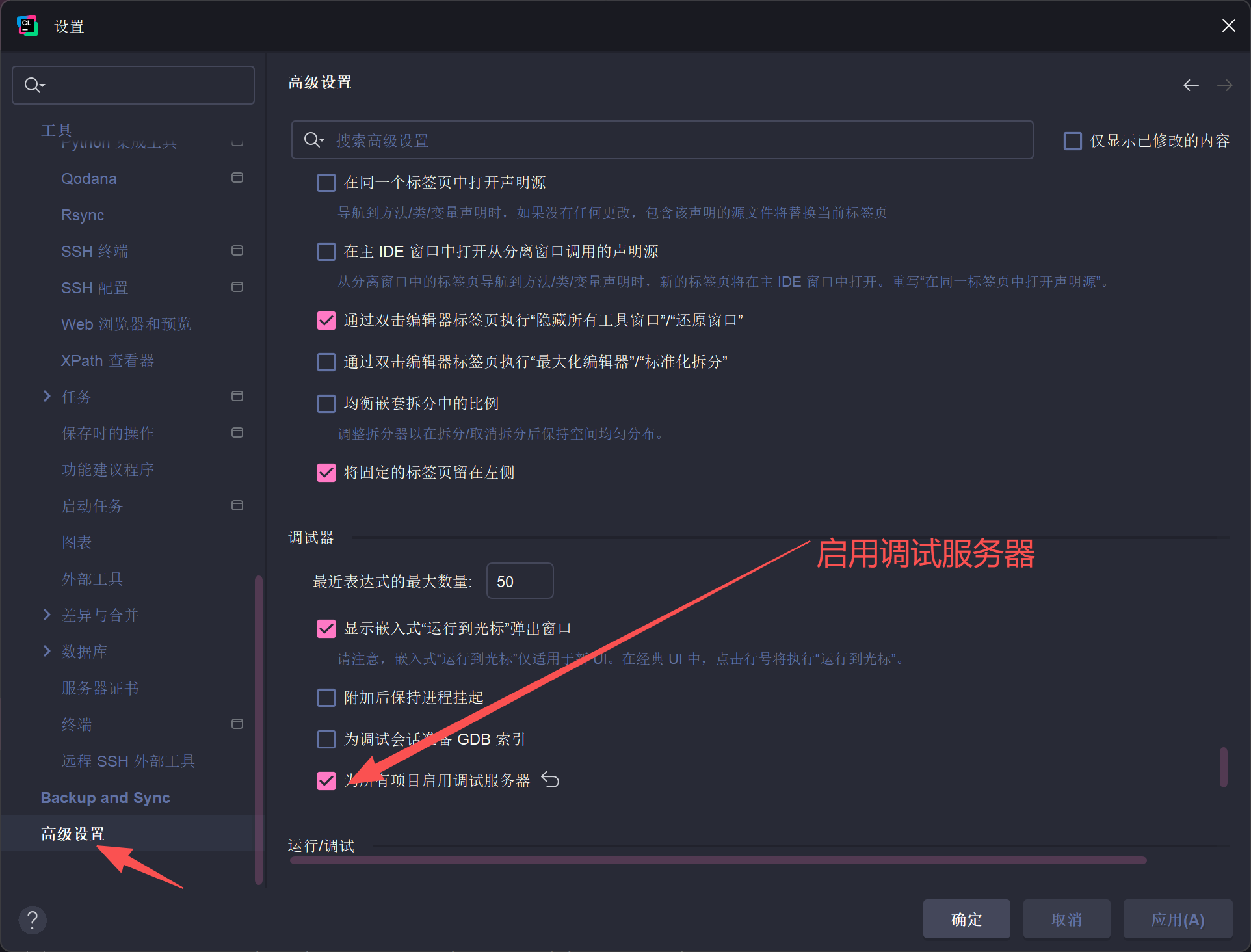

首先要点击右上角文件菜单栏，然后进入设置选项。高级设置下，翻到最后面，有个启用调试服务器。
在这里插入图片描述然后在这里配置调试器选项。

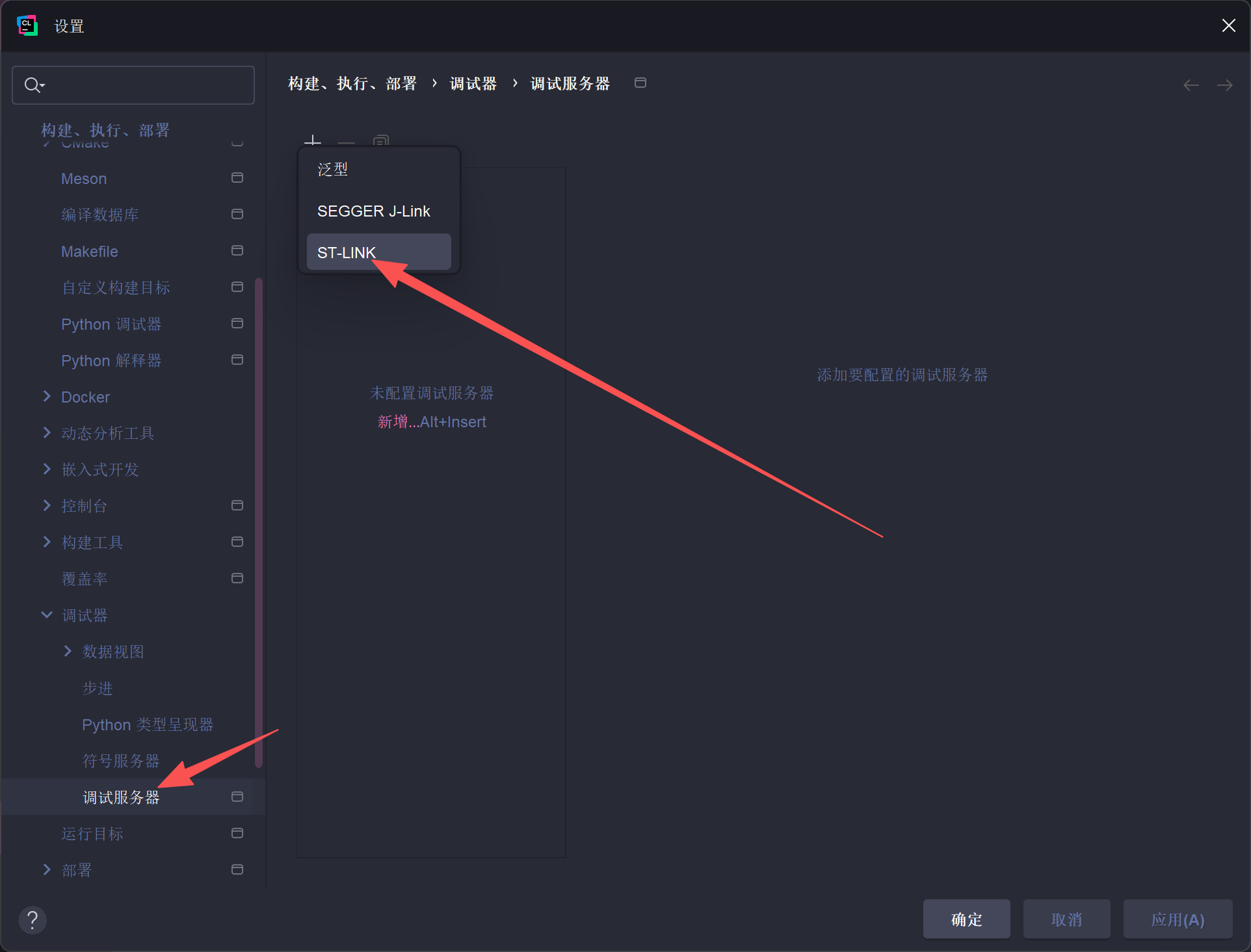

选择stlink(按自己的下载器选)

在这里插入图片描述

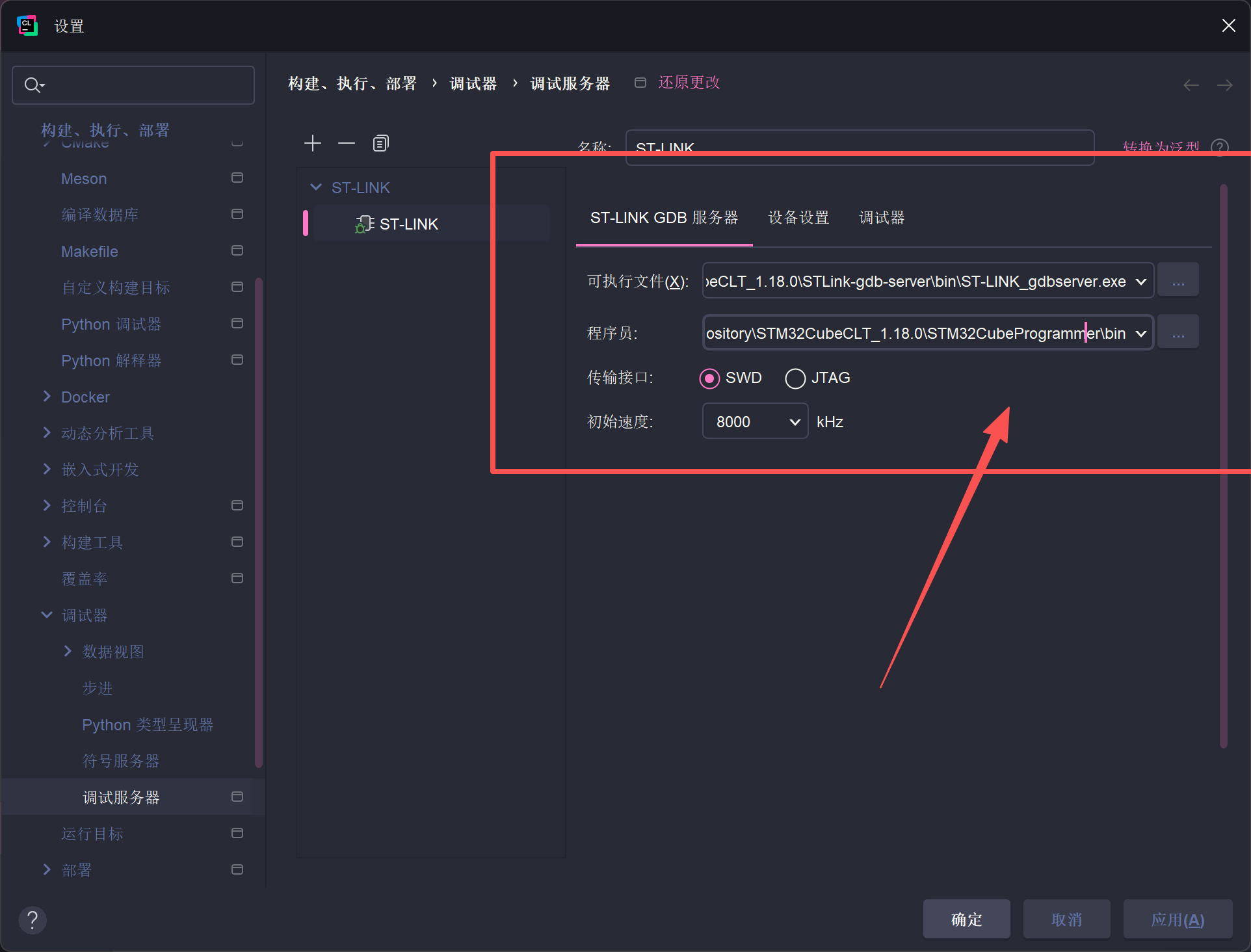

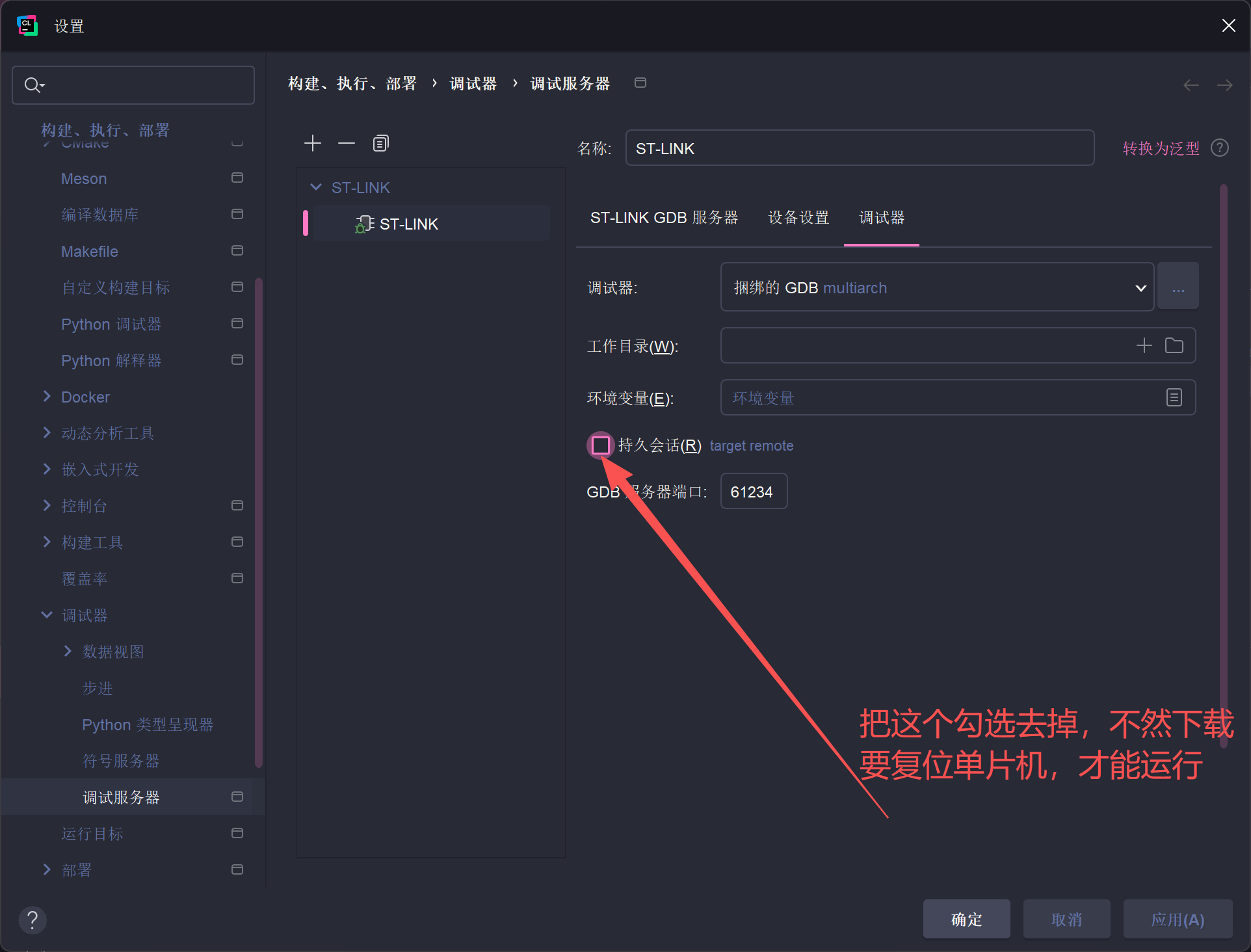

按自己STM32CubeCLT的位置填写对应的可执行文件exe和..\bin地址，这里应该会默认找到的。配置完记得点确认

在这里插入图片描述

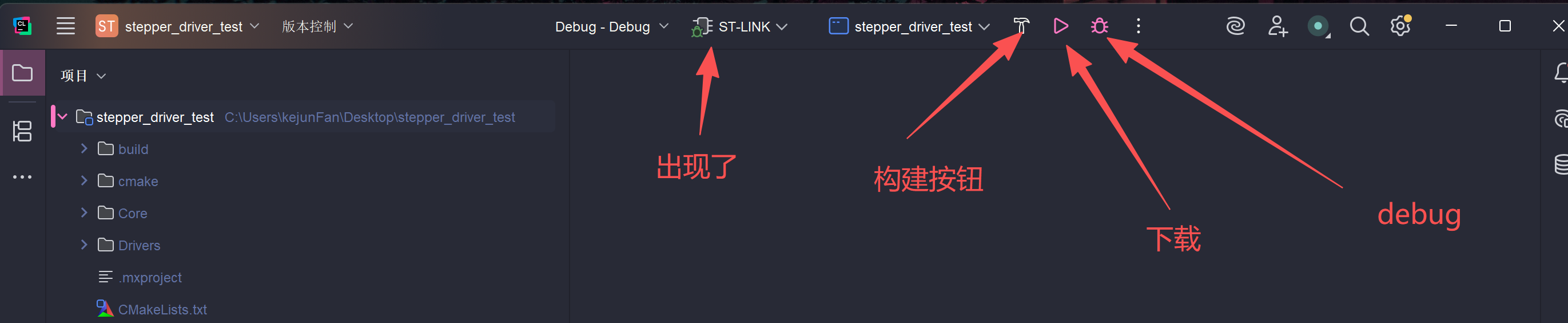

配置完成如下图会出现ST-LINK

在这里插入图片描述

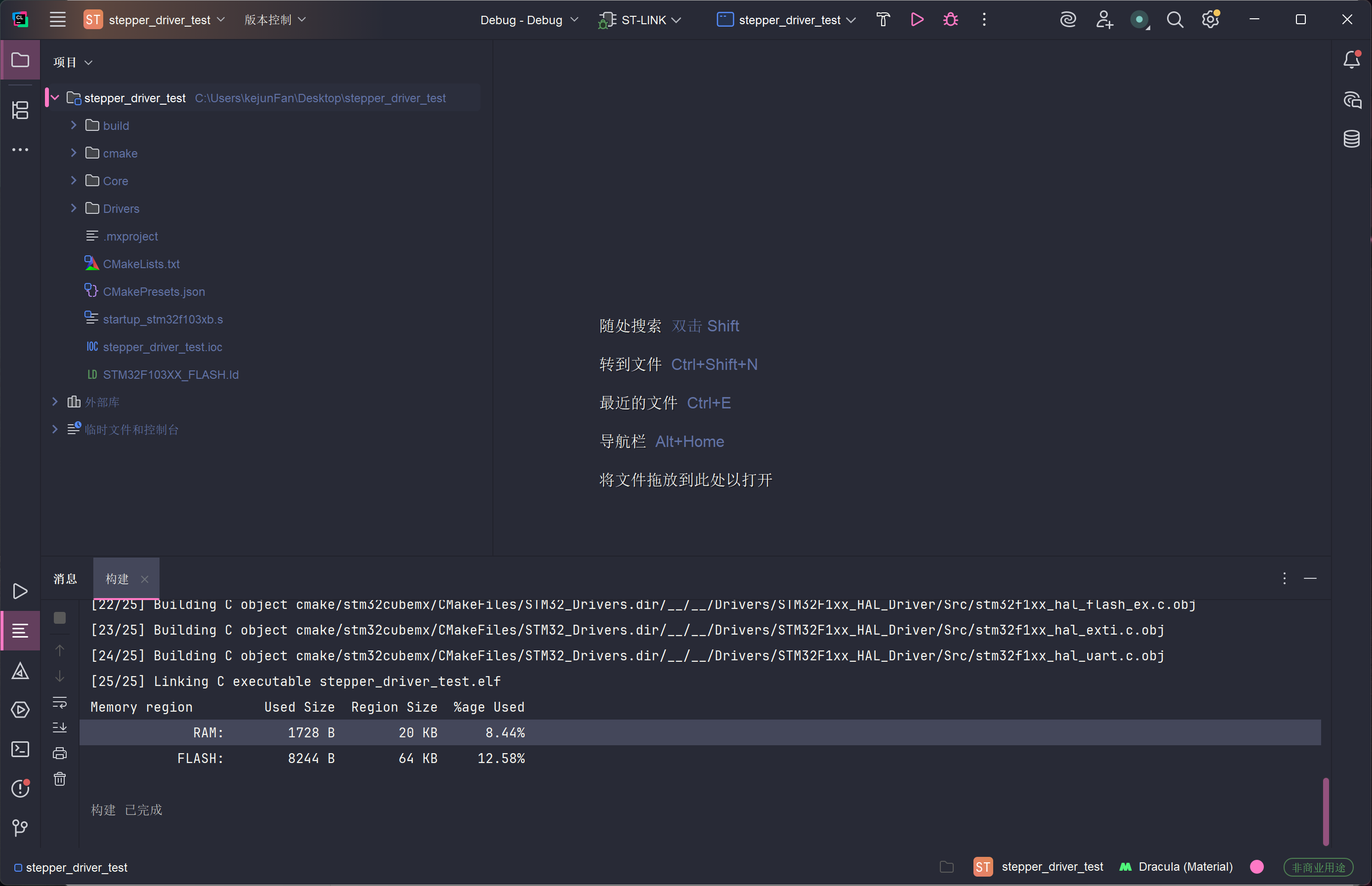

点击构建，开始编译工程，构建成功如下图，然后可以下载啦！

在这里插入图片描述

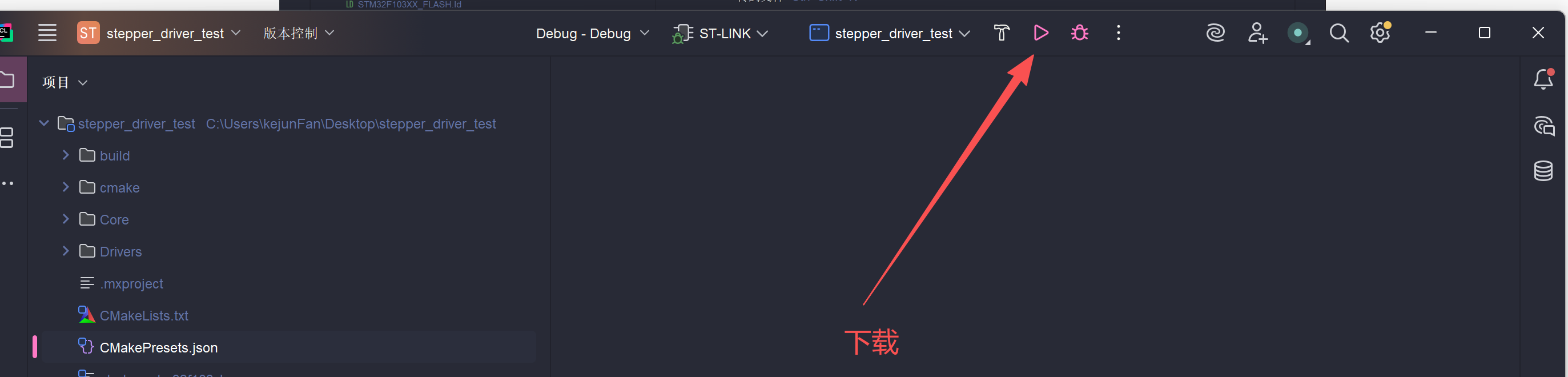

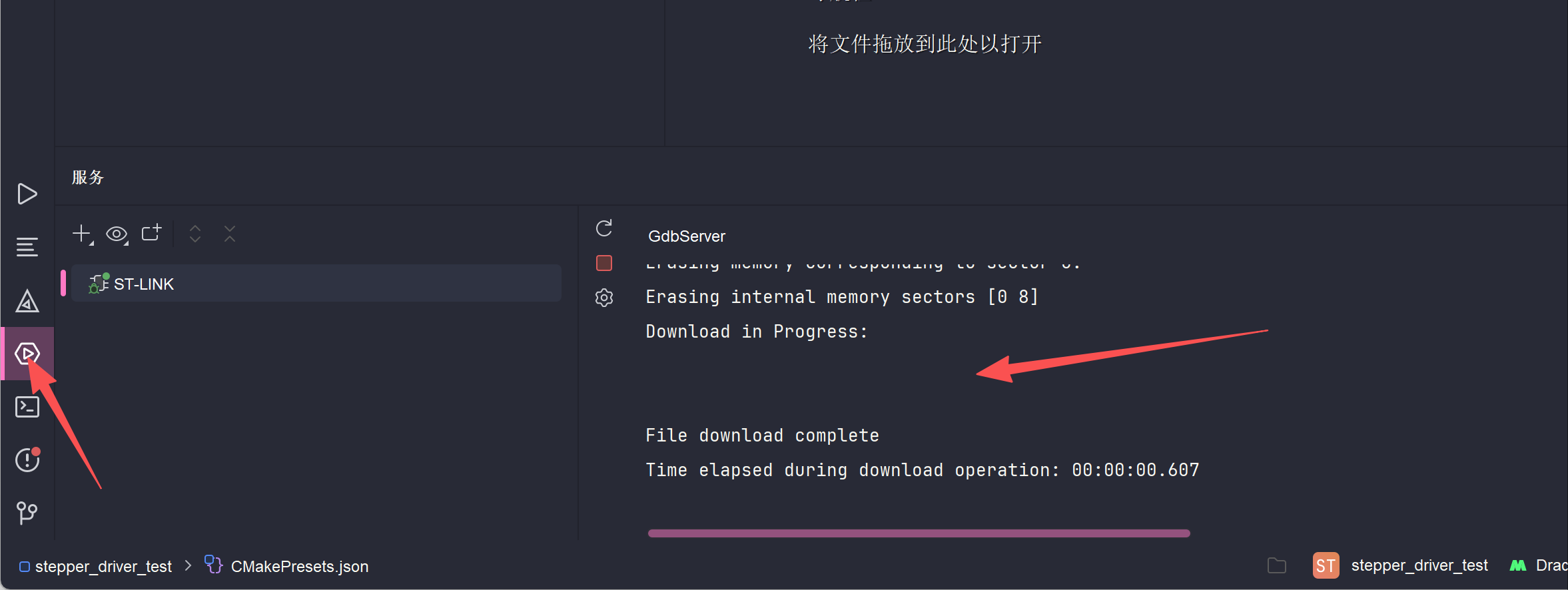

点击小三角型进行下载，下载后可以在服务框看到下载的输出信息。

在这里插入图片描述
下载完成~

调试操作

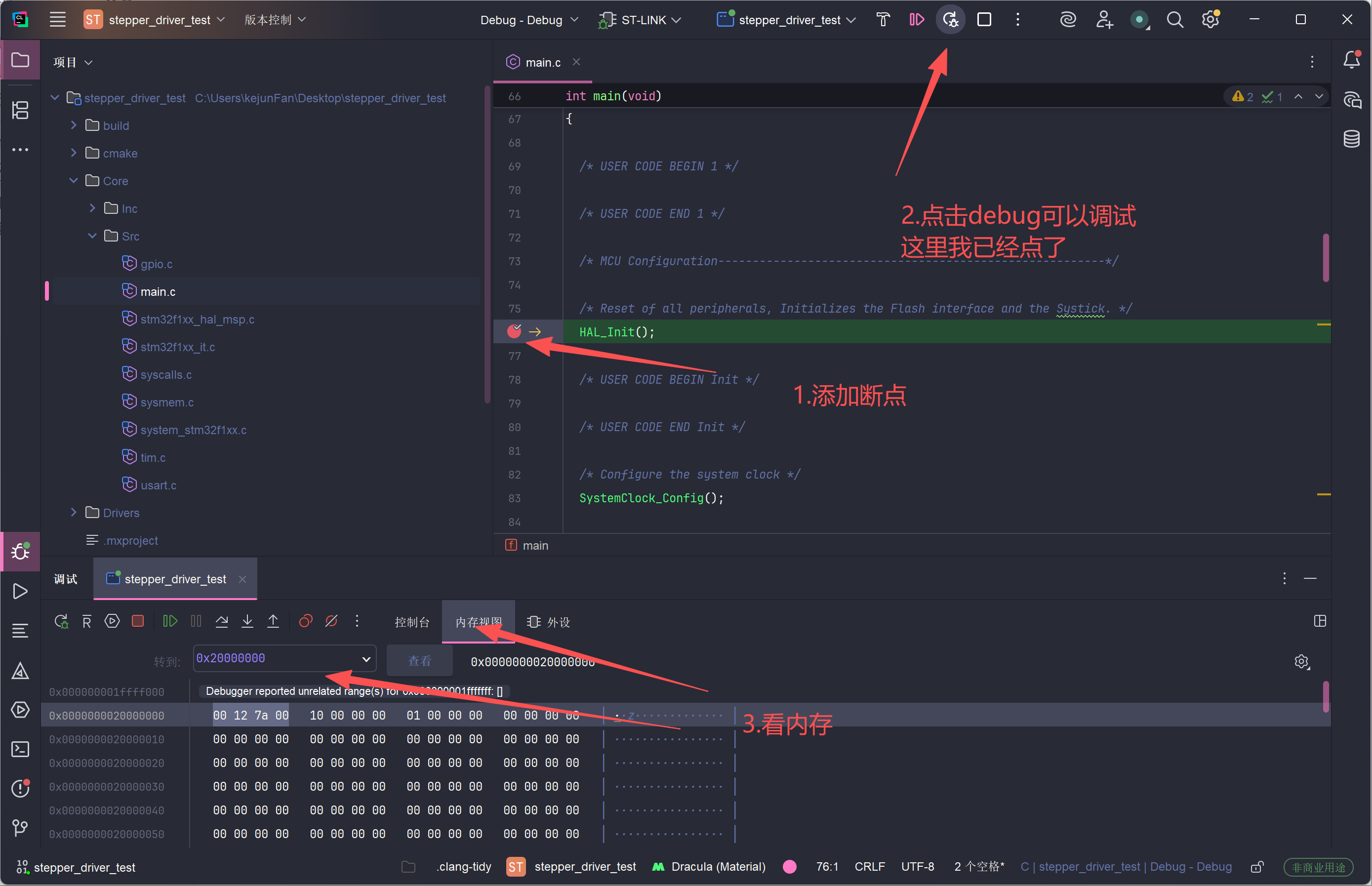

添加断点在语句旁边点击即可，和其他ide是差不多的。

可以查看内存状态

在这里插入图片描述

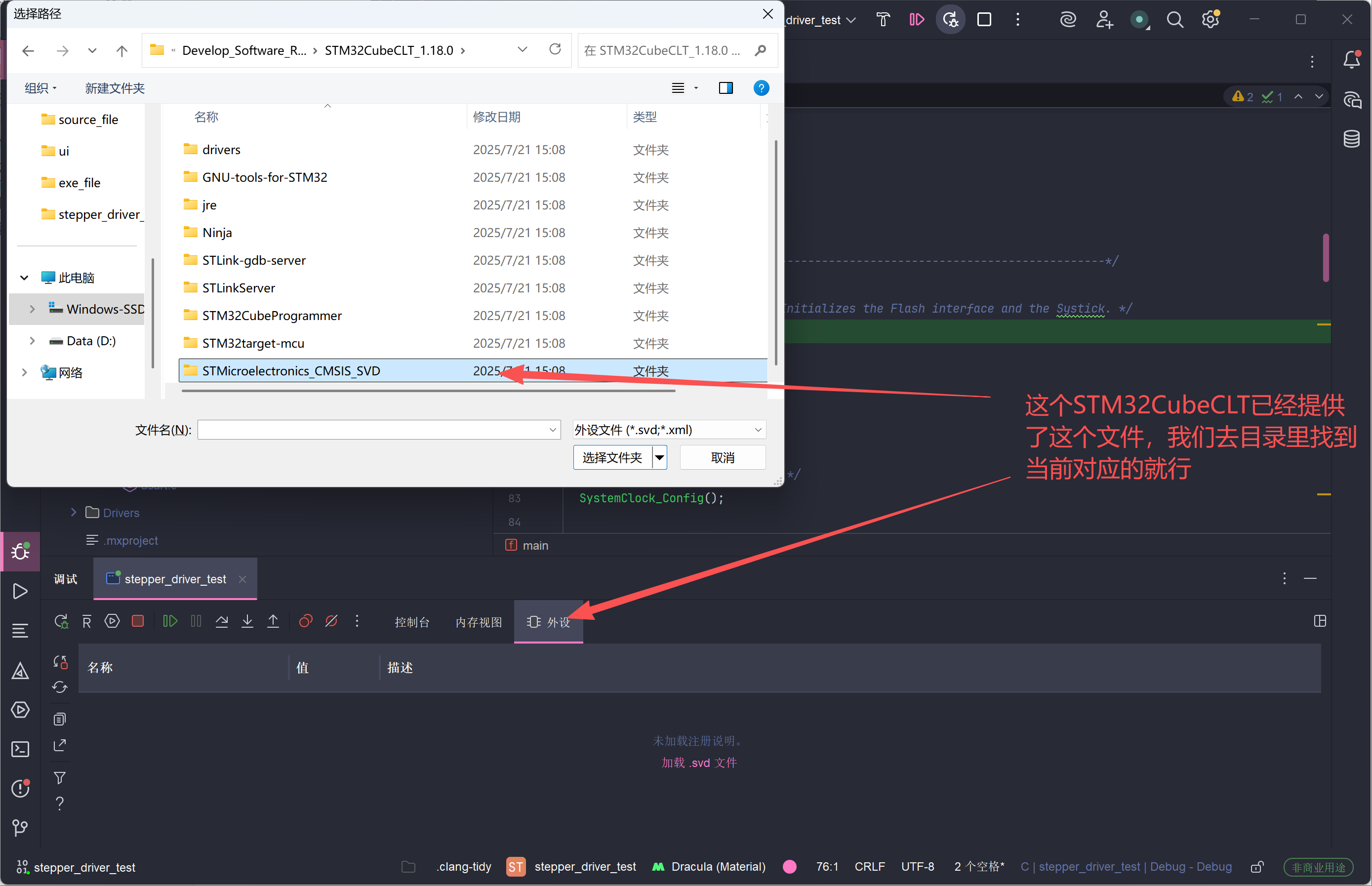

也可以看外设，外设要加载svd文件，该文件在STM32CubeCLT目录下

在这里插入图片描述

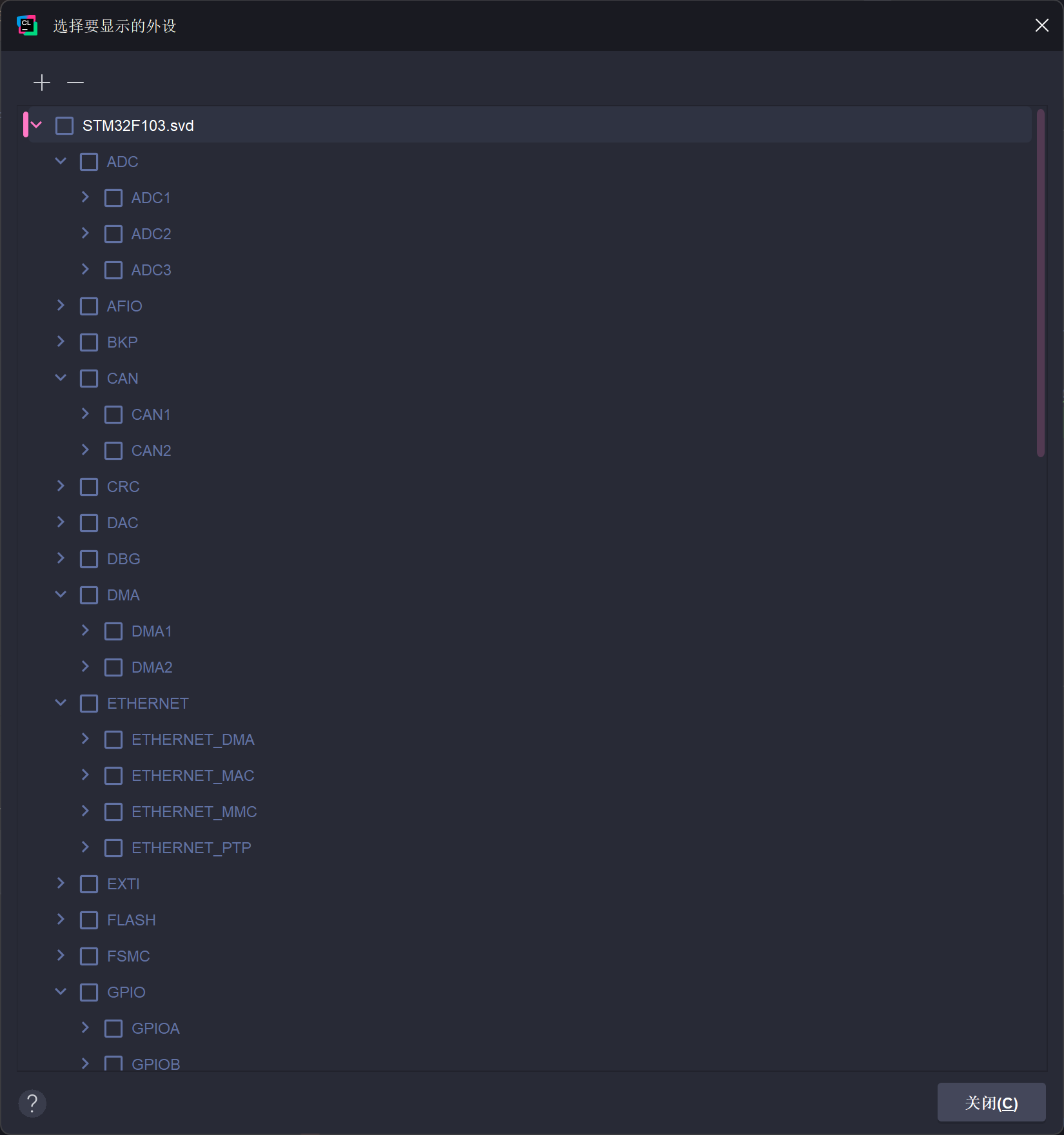

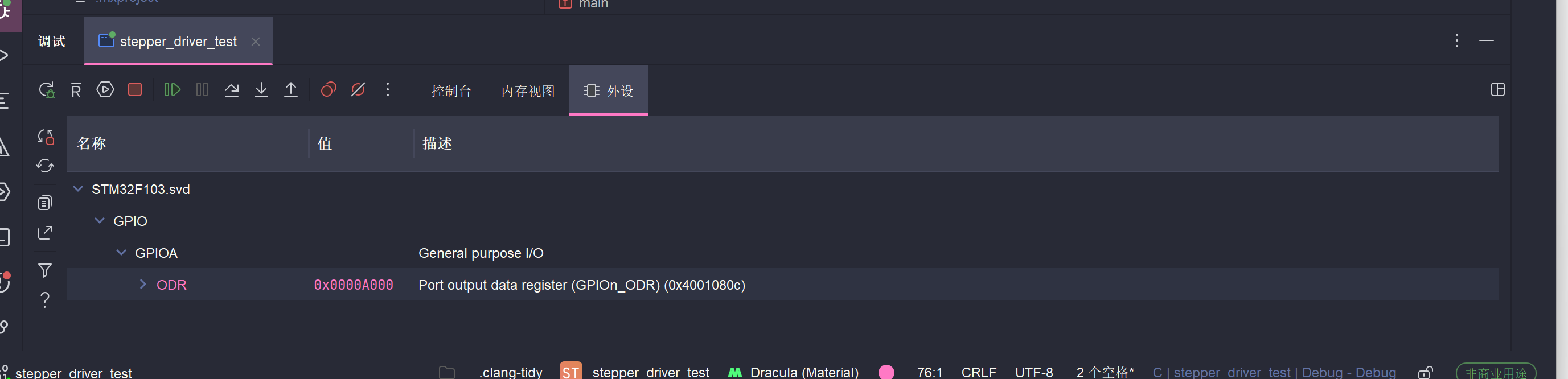

选好svd文件后我们可以选择外设啦，想看的寄存器打勾就行。

在这里插入图片描述

如何添加自己的驱动代码

CMake语法

笔者自己也不太熟悉，只能列出几条常用的，够用就行😂

将文件添加到现有目标的写法：

#添加源文件
target_sources(目标名称 可见性 [源文件列表])

#添加头文件路径
target_include_directories(目标名称 可见性 [目录列表])

通配符定义法（貌似不太好的写法）：

# 收集 src 目录下所有 .c 文件（仅当前目录，不含子目录）
file(GLOB SOURCES "src/*.c")

# 收集 include 目录下所有 .h 和 .hpp 文件
file(GLOB HEADERS "include/*.h" "include/*.hpp")

# 收集 src 目录及所有子目录下的 .c 和 .cpp 文件
file(GLOB_RECURSE ALL_SOURCES
  "src/*.c"
  "src/*.cpp"
)

# 收集项目中所有 .h 头文件（包括任意层级子目录）
file(GLOB_RECURSE ALL_HEADERS "*.h")

添加自定义文件

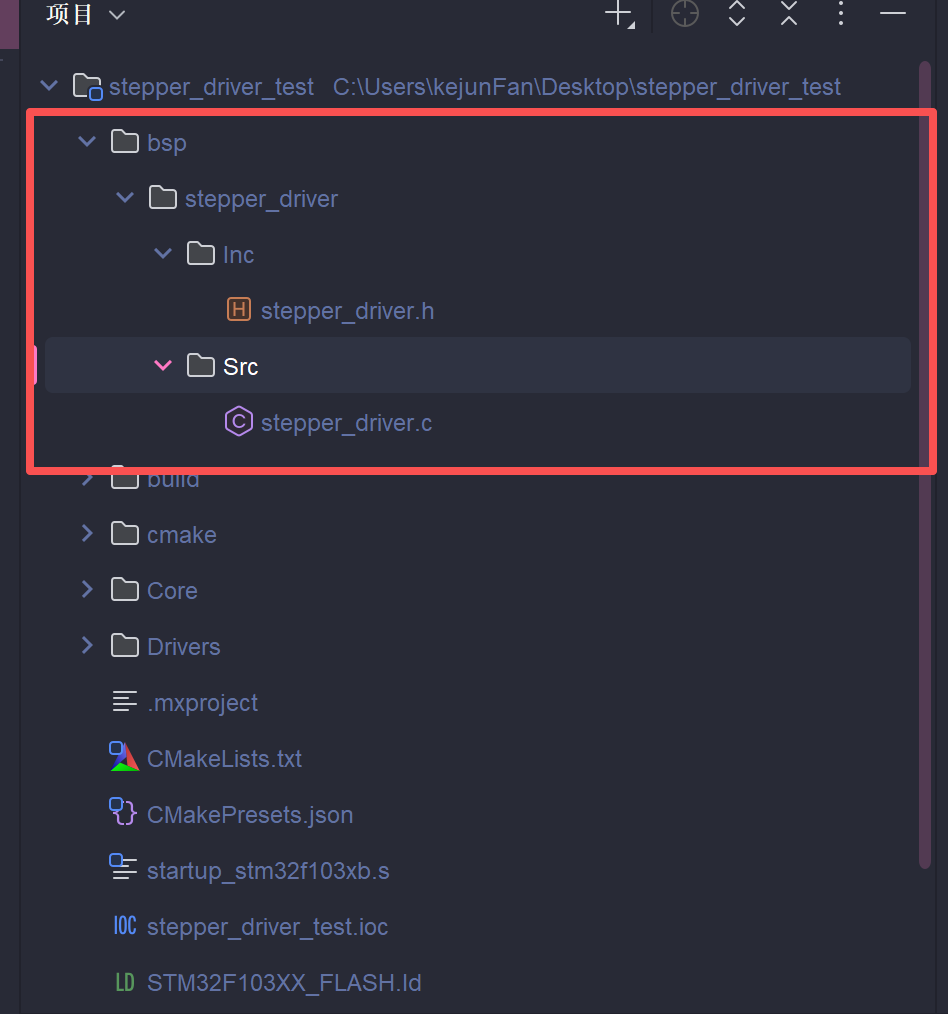

这里笔者添加了自己的文件，然后在main.c我们可以#include “文件名”

在这里插入图片描述

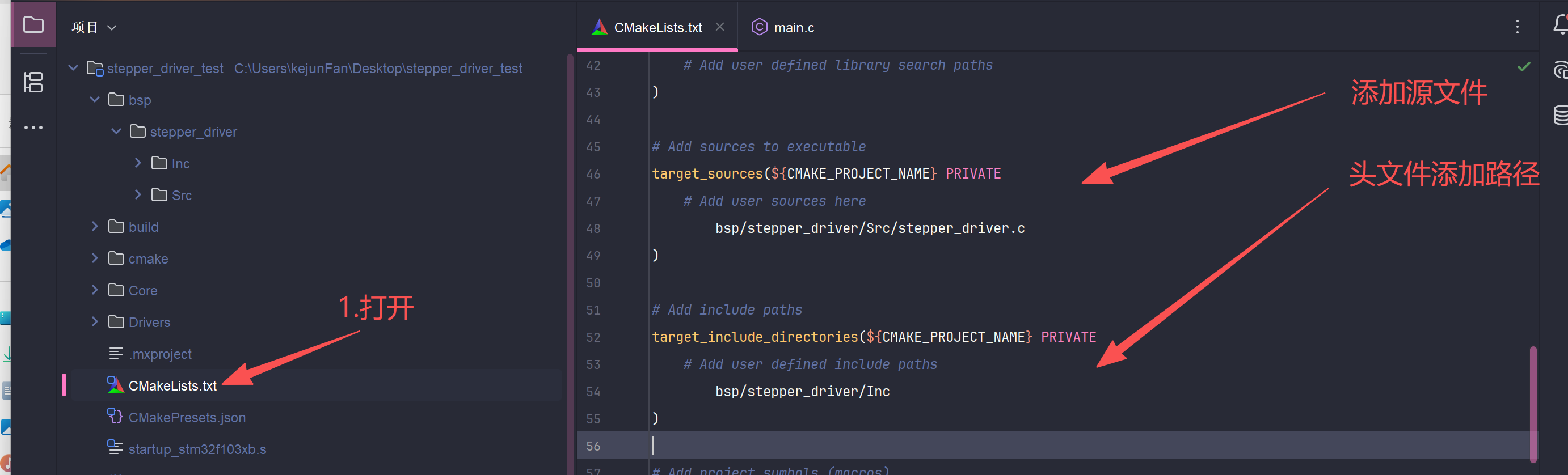

再到工作根目录下的CMakeLists.txt中添加自己文件的路径

在这里插入图片描述
如果使用通配符写法，如下所示

#通配符写法 收集bsp/stepper_driver/Src所有.c文件
file(GLOB_RECURSE STEPPER_SOURCE   bsp/stepper_driver/Src/*C)

# Add sources to executable
target_sources(${CMAKE_PROJECT_NAME} PRIVATE
    # Add user sources here
#        bsp/stepper_driver/Src/stepper_driver.c
        ${STEPPER_SOURCE}
)

# Add include paths
target_include_directories(${CMAKE_PROJECT_NAME} PRIVATE
    # Add user defined include paths
        bsp/stepper_driver/Inc
)
