简 介： 本文介绍了一种简化版的高压脉冲电路设计，仅需晶闸管、电阻、变压器和电容四个元件即可工作。通过实验验证，该电路在交流电正半周能产生脉冲信号，但负半周不工作。若想提高效率，可在输入端加入整流桥实现100Hz脉冲输出。文章还附有详细电路图、测试波形及相关技术博客链接。这种极简设计虽能正常工作，但其工作方式对于初次接触者可能会感到新奇。

关键词： 高压脉冲电路，简化电路

• 一个奇特的晶闸管脉冲电路
• 一个奇怪的电路分析：臭氧发生电路

01 最简化的高压脉冲电路

一、简化前的电路

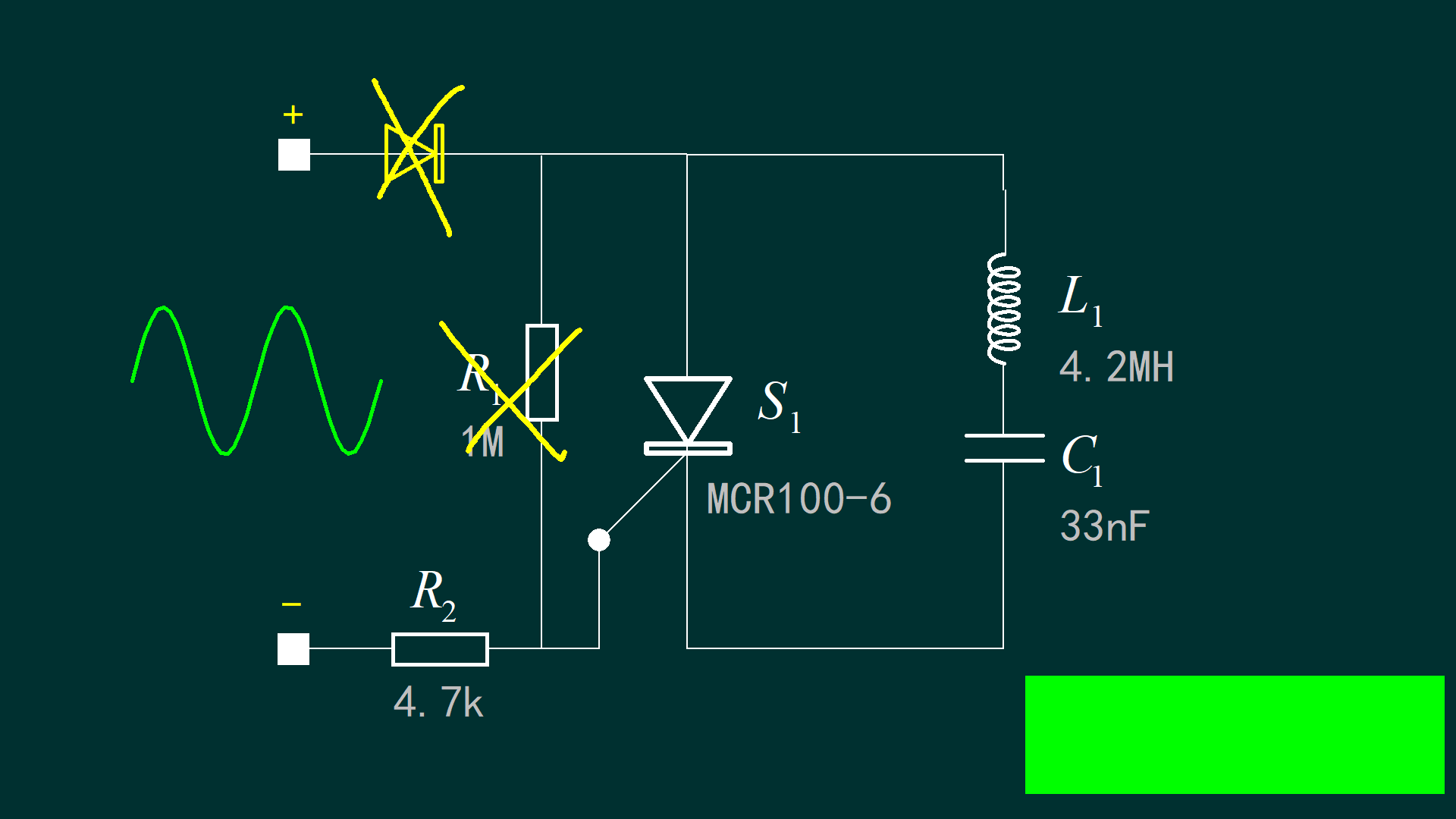

  刚刚分析了这款臭氧发生器中的高压电路，  核心是由一个单向晶闸管组成的高压脉冲电路。  这个电路做到了极简的设计， 仅仅包含有六个元器件。   具体的该电路工作原理刚才通过实验进行了验证。  不过， 如果想进一步简化这个电路，  实际上还可以去掉其中的两个元器件。  也就是用于整流的二极管以及电阻R1。

二、测试电路

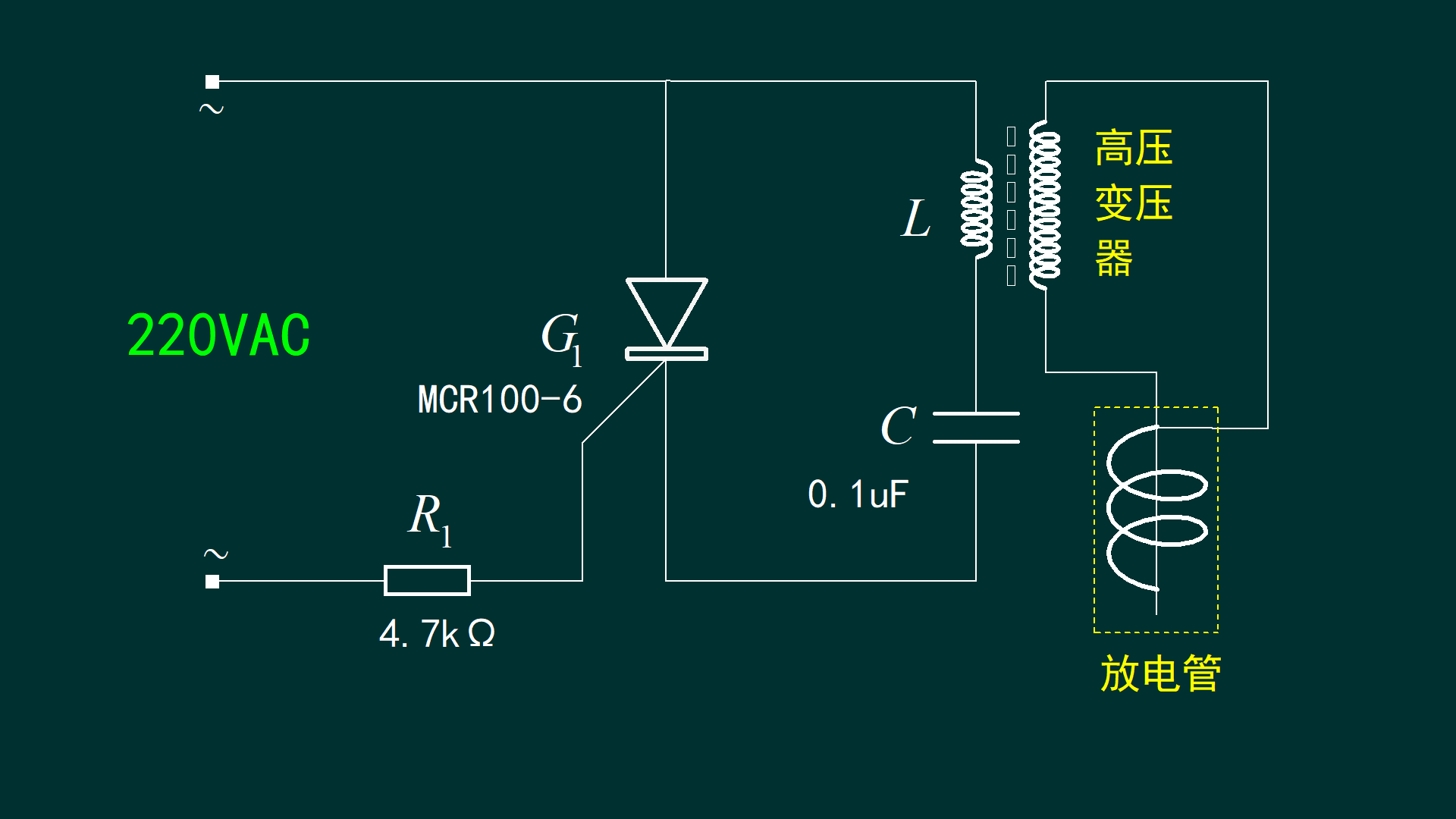

  这是简化后的电路， 其中之包括有四个元器件。 也就是晶闸管G1， 门极电阻R1， 高压变压器以及电容C1。  下面对于这个电路在面包板上进行测试，  仅仅搭建电路左边的部分，  右边高压部分就不进行搭建了。  测试一下， 这个最简电路是否可以正常工作。

三、信号分析

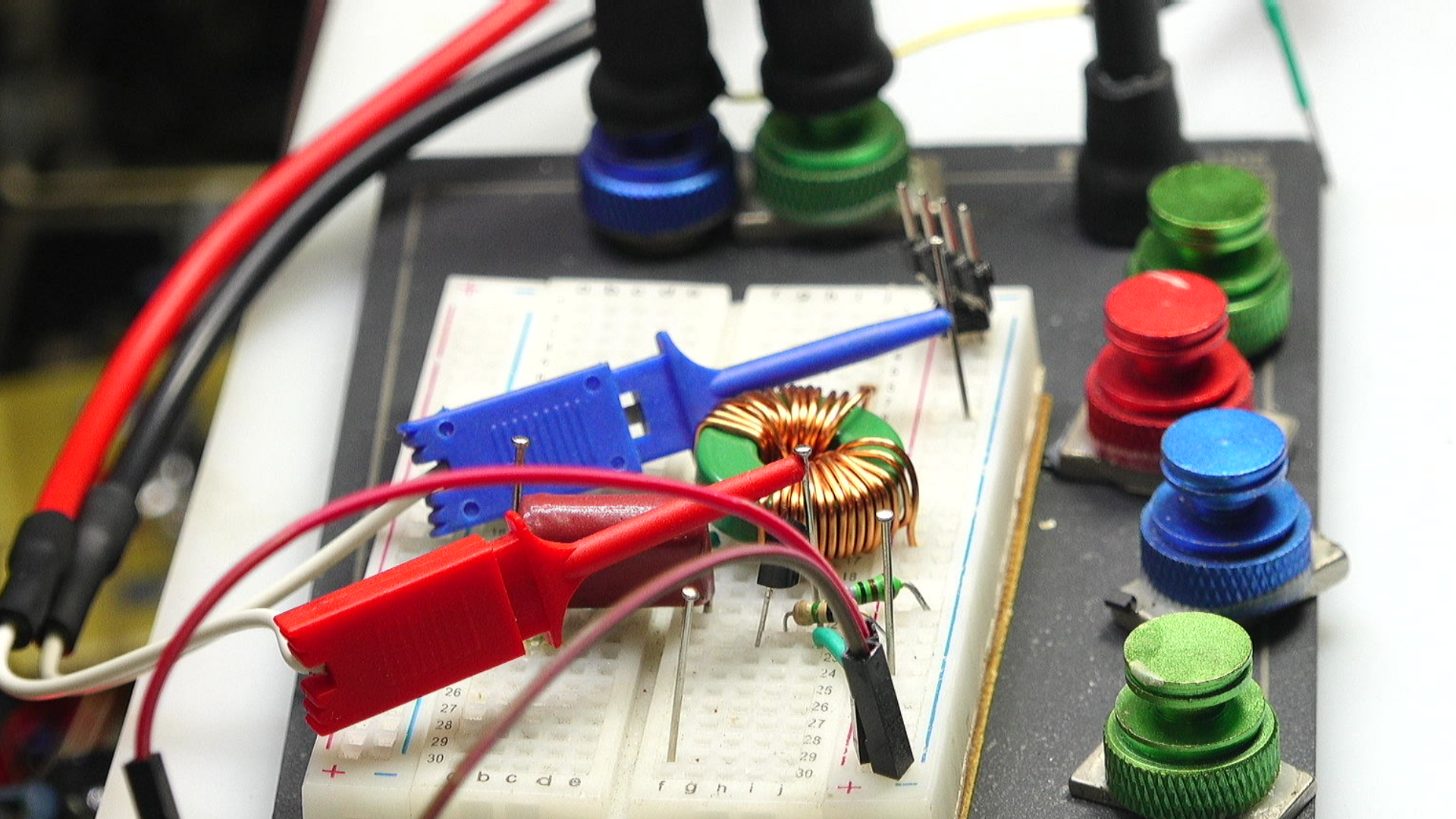

  在面包板上搭建测试电路。  使用手边的自耦变压器， 产生 75V 交流信号， 通过1:1 的隔离变压器，  直接作用在测试电路上。  然后通过高压隔离探头测量电路中的信号。

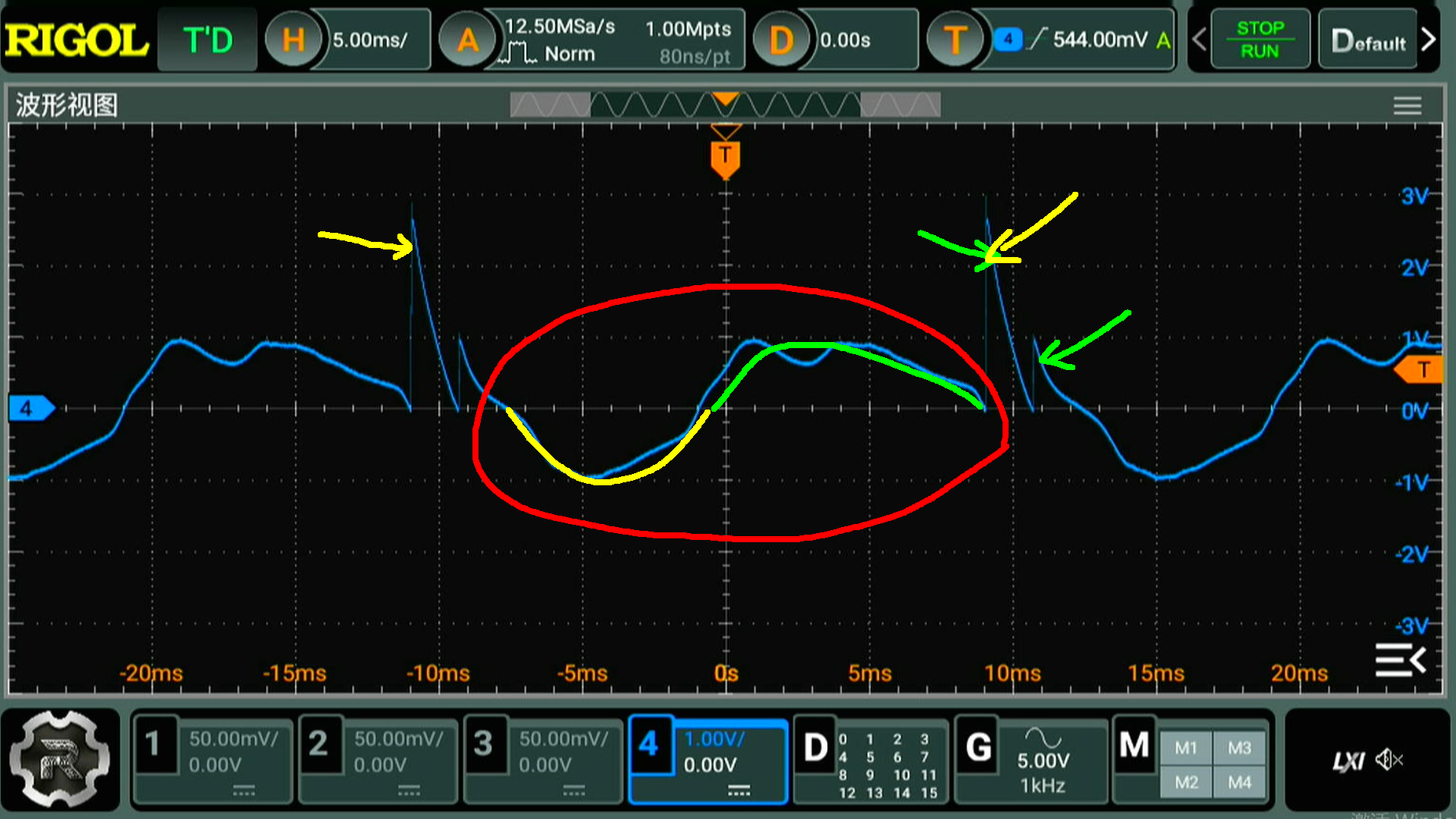

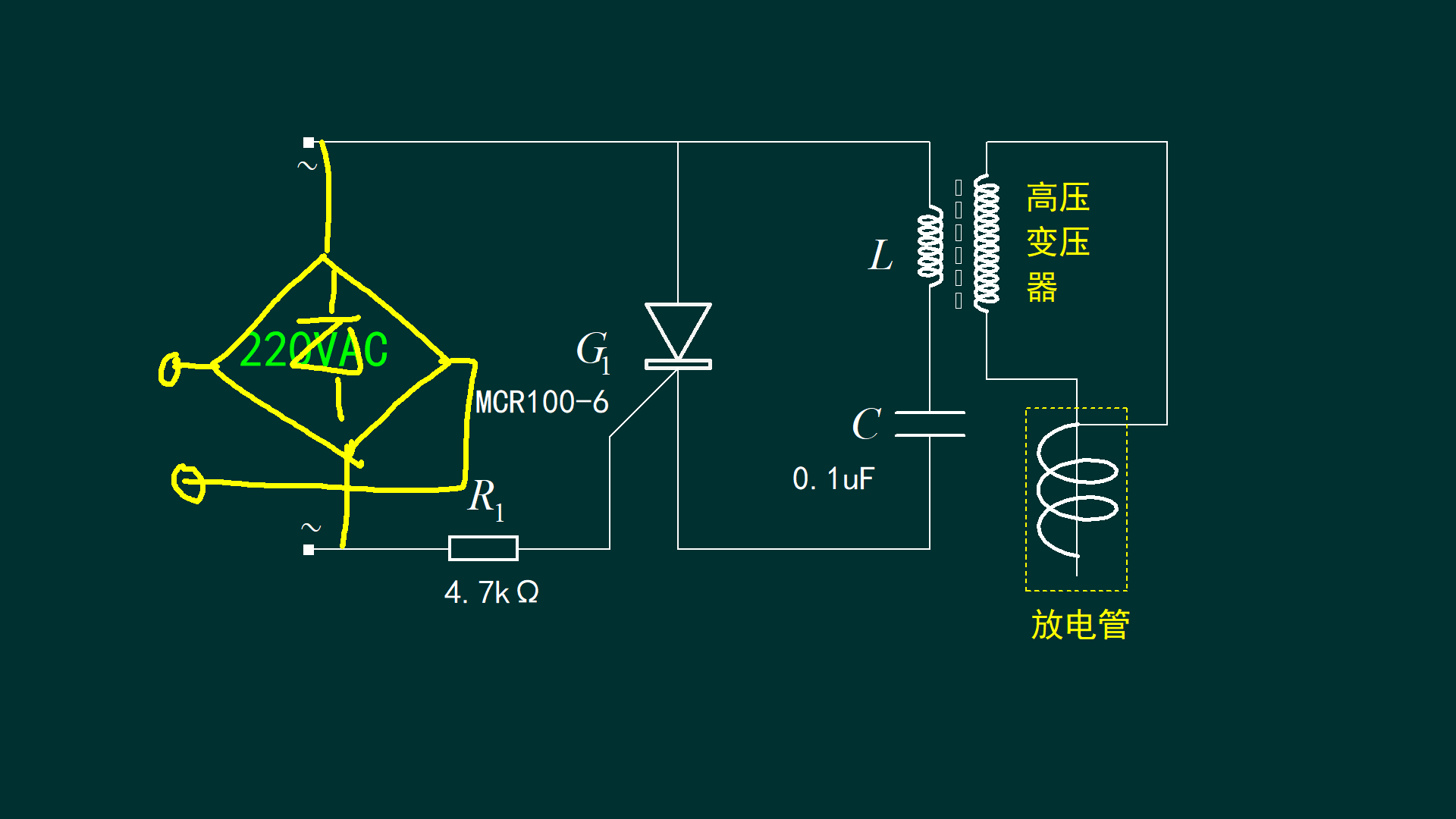

  测量电路中晶闸管阴极信号波形， 可以看到的确它出现了脉冲波形。  首先， 前面这部分是相对于晶闸管来讲， 输入交流电的负半周， 由于此时对于晶闸管来讲， 它是反向偏置， 所以不会出现脉冲信号。  对于输入正半周， 这部分原理可以参见上一个视频中的分析， 过了正半周最高电压之后， 电容上充满了电压。  随着输入电压降低， 晶闸管就会发生导通， 于是乎， 电容便会在高压变压器原边线圈上进行放电， 进而产生高压脉冲。  这个过程依然出现了两次高压放电。  首次可见， 的确可以将原来电路中的整流二极管省略。  但是， 该电路仍然只在正半周9安生脉冲电流。 如果希望能够在负半周仍然可以安生脉冲， 也可以使用一个桥电路， 这样便可以提高产生脉冲的次数。

※ 总  结 ※

  本文测试了最简的高压脉冲发生电路，  通过实验验证了电路的可行性。  如果想提高该电路产生脉冲的效率，  也可以在输入电压端使用整流桥， 这样便可以产生 100Hz 的高压脉冲信号了。  如果你是第一次看到这个电路， 也许你也会像我一样， 第一眼看到这个电路会感到非常奇怪的。
