一、系统总体设计方案

本太阳能路灯控制系统以 “太阳能采集 - 能量存储 - 智能控光 - 节能保护” 为核心逻辑，面向乡村道路、小区庭院、公园步道等户外场景，实现路灯的自动亮灭（光控 + 时控双触发）、亮度分级调节（根据环境光与时段适配）、蓄电池充放电保护及故障报警功能，替代传统市电供电路灯，解决 “户外布线难、能耗高、维护成本高” 的问题，构建 “采集 - 存储 - 控制 - 保护” 一体化的绿色照明体系。
系统采用模块化架构，划分为核心控制模块、太阳能采集模块、储能模块、LED 驱动模块、光照检测模块、时控模块、故障保护模块七大单元。核心控制模块以 51 单片机（STC89C52）为核心，负责协调能量分配、执行控光逻辑、生成驱动指令；太阳能采集模块将光能转化为电能；储能模块存储电能供夜间照明；LED 驱动模块实现路灯亮度调节；光照检测模块判断昼夜与环境光强；时控模块按时段优化照明策略；故障保护模块防止蓄电池过充过放与设备过载。该设计兼顾节能性与可靠性，硬件适应户外恶劣环境（-20℃~60℃），适合长期户外运行。

二、硬件选型与电路设计要点

硬件选型以 “高转化率、低功耗、耐候性” 为核心原则，核心控制器选用 STC89C52 单片机，其具备成熟开发环境（Keil C51）、丰富 I/O 接口（支持 12 路 I/O 扩展），支持定时器中断（用于时控与亮度刷新）及 ADC 功能（用于电压电流检测），且成本低廉（单价＜10 元）、功耗低（休眠电流＜1mA），能稳定适应户外 24 小时连续运行，同时兼容太阳能供电与 LED 驱动模块，硬件集成难度低。
（一）核心能量采集与储能模块
太阳能采集模块：
选用 30W 单晶硅太阳能电池板（尺寸 600×400mm，转换效率 18%-20%），输出电压 18V，短路电流 1.8A，适配户外中等光照强度（500-1000W/m²）；单晶硅材质耐候性强，抗风沙、雨水腐蚀，使用寿命≥10 年；
电池板输出端串联 1N4007 防反充二极管，避免蓄电池反向放电损坏电池板；并联 1000μF/50V 电解电容，滤除光照波动导致的电压纹波；同时串联 10A 自恢复保险丝，防止短路烧毁电池板。
储能与充电管理模块：
选用 12V/20Ah 铅酸蓄电池（容量满足路灯 10 小时照明需求，放电深度 50% 时续航≥5 天阴雨天），具备耐低温特性（-20℃可正常放电），适合户外温差较大环境；
充电管理采用 MPPT（最大功率点跟踪）芯片 CN3791，支持 8-28V 输入、1-4 节蓄电池充电，单片机通过 I2C 协议控制芯片，实时调整充电电压与电流（如光照强时充电电流 1.5A，光照弱时降至 0.5A），充电效率比传统线性充电提升 20%-30%；
加入蓄电池电压检测电路（分压电阻 2MΩ+200kΩ），接入单片机 ADC 引脚（P1.0），实时监测电池电压，为充放电保护提供依据。
（二）LED 驱动与控光模块
LED 驱动模块：
选用 12V/15W 大功率 LED 路灯灯珠（色温 5000K 冷白光，光通量 1200lm，显色指数 Ra≥70），采用串并联结构（3 串 5 并），适配 12V 蓄电池供电；灯珠内置散热铝基板，搭配铝合金散热器，避免户外高温导致光衰；
驱动电路采用 MOS 管（IRF540）与 PWM 调光方案：单片机通过定时器 0 生成 PWM 信号（占空比 0-100%），控制 MOS 管导通程度，实现亮度无级调节 —— 占空比 100% 对应全亮（15W），30% 对应节能亮（4.5W）；
驱动回路串联 5A 保险丝，并联 TVS 瞬态抑制二极管（15V），防止雷击或电压突变损坏 LED 灯珠。
光照检测与时控模块：
光照检测：选用 GL5528 光敏电阻（光照灵敏度 0.1-1000lux），串联 10kΩ 分压电阻形成电压采集电路，安装于路灯灯杆顶部（避免路灯自身光线干扰）；光照＞300lux（白天）时，光敏电阻阻值小，输出电压高，单片机判定 “无需照明”；光照＜50lux（傍晚）时，输出电压低，触发路灯开启；
时控模块：通过单片机定时器 1 模拟实时时钟（精度 ±1 分钟 / 天），预设 3 个照明时段：
傍晚时段（18:00-22:00）：行人车辆密集，亮度 100%（全亮）；
深夜时段（22:00-4:00）：行人稀少，亮度 30%（节能亮）；
凌晨时段（4:00-6:00）：亮度逐渐回升至 70%，适配早起行人需求；
支持时段手动调整（通过按键设定），调整后数据存储至 AT24C02 EEPROM 芯片，断电后不丢失。
（三）故障保护与人机交互模块
故障保护模块：
蓄电池保护：过充保护（电压＞13.8V 时，CN3791 停止充电）、过放保护（电压＜10.5V 时，切断 LED 供电，仅保留单片机与传感器工作）、过流保护（放电电流＞3A 时，自恢复保险丝断开）；
LED 保护：通过 NTC 热敏电阻（10kΩ）检测 LED 温度，温度＞70℃时，单片机降低 PWM 占空比（亮度降至 50%），温度＞80℃时停止照明，避免灯珠烧毁；
故障报警：若太阳能板电压＜5V（无光照或故障）且蓄电池电压＜11V，红色 LED 故障灯常亮，同时蜂鸣器（户外防水型）间歇发声（每 30 秒鸣 2 秒），提示维护人员检修。
人机交互模块：
采用 3 个防水轻触按键（“时段设置”“亮度调节”“手动开关”），安装于路灯灯杆底部防水盒内，通过 10kΩ 上拉电阻连接单片机 P2 口（P2.0-P2.2），加入 10ms 延时防抖；
“时段设置”：长按 3 秒进入时段调整模式，短按切换 “傍晚 / 深夜 / 凌晨” 时段，按 “亮度调节” 键增减时间（每次 10 分钟）；
“手动开关”：短按强制开启 / 关闭路灯，适配检修或特殊天气需求；
1602 液晶屏（户外背光型）实时显示蓄电池电压（如 “Batt:12.5V”）、当前亮度（如 “Bright:100%”）、照明时段（如 “Time:18:00-22:00”），方便维护人员查看状态。
（四）电源模块
设计 12V 转 5V 稳压模块（LM7805 + 散热片），为单片机、传感器、液晶屏、按键供电；稳压模块输入端并联 1000μF 滤波电容，输出端串联 1A 自恢复保险丝，防止过载；同时加入浪涌保护电路（压敏电阻 + 气体放电管），抵御户外雷击与电网浪涌，保障低压模块安全。

三、系统功能实现逻辑

系统功能围绕 “能量采集 - 充电 - 照明 - 保护” 闭环流程展开，核心逻辑依赖单片机对光照、时间、电池状态的综合判断与动态调节。通电后，系统初始化，传感器预热 10 秒，液晶屏显示 “Solar Street Light Ready | Batt: XX.XV”，启动定时器 0（定时 1 秒，用于参数采集）：
（一）白天充电阶段（光照＞300lux）
充电控制：
单片机通过 ADC 采集太阳能板电压与蓄电池电压，若太阳能板电压＞10V（有有效光照）且蓄电池电压＜13.8V（未充满），启动 CN3791 MPPT 充电模式，根据光照强度调整充电电流（1.5A-0.5A）；
蓄电池电压达到 13.8V（满电）时，CN3791 切换为涓流充电（电流＜0.1A），避免过充；若光照减弱导致太阳能板电压＜8V，停止充电，进入待机。
低功耗待机：
白天 LED 路灯关闭，单片机进入低功耗模式，仅保留光照检测与电池电压监测功能（功耗＜5mA）；每 10 秒唤醒一次，采集参数后再次休眠，减少能量消耗。
（二）夜间照明阶段（光照＜50lux）
自动亮灯与亮度调节：
傍晚时段（18:00-22:00）：单片机输出 100% 占空比 PWM 信号，LED 全亮，液晶屏显示 “Bright:100%, Mode: Evening”；
深夜时段（22:00-4:00）：自动降至 30% 占空比，LED 节能亮，同时通过光敏电阻二次检测，若有车辆灯光照射（光照＞100lux），临时提升至 100% 亮度，30 秒后恢复节能亮，兼顾节能与安全；
凌晨时段（4:00-6:00）：亮度从 30% 线性回升至 70%，每小时提升 10%，适配凌晨行人与车辆增多的需求。
异常处理：
照明期间若蓄电池电压＜10.5V（过放），立即切断 LED 供电，液晶屏显示 “Alarm: Batt Low”，红色故障灯亮；
若 LED 温度＞70℃，降低亮度至 50%，温度＞80℃时停止照明，显示 “Alarm: LED Overheat”；
凌晨 6:00 后，光照＞300lux 时，自动关闭 LED，切换至白天充电模式。
（三）特殊场景与手动控制
阴雨天应对：连续阴雨天无有效光照（太阳能板电压＜5V 持续 24 小时），蓄电池电压＜11V 时，自动缩短照明时长（傍晚时段 18:00-20:00，深夜时段 20:00-23:00，之后关闭），优先保障关键时段照明；
手动干预：按下 “手动开关” 键，强制开启 / 关闭 LED，开启时亮度默认 50%，可通过 “亮度调节” 键增减（每次 10%）；检修时长按 “手动开关” 键 5 秒，进入故障检测模式，液晶屏显示各模块状态（如 “Solar: OK, LED: OK”）；
故障记忆：通过 AT24C02 存储近 3 次故障类型（如过放、LED 过热）与发生时间，维护人员可通过 “时段设置”+“亮度调节” 组合键查看，便于故障定位。

软件设计采用模块化编程，以 C 语言为开发语言，基于 Keil C51 开发环境，主要包括主程序、太阳能充电子程序、LED 控光子程序、光照与时控子程序、故障保护子程序、人机交互子程序。主程序流程：
初始化：配置单片机 I/O 口、ADC、定时器 0/1、I2C 接口（CN3791/AT24C02）、液晶屏，读取 EEPROM 存储的时段参数与故障记录，显示初始化界面 “Solar Light Init… Ready”；
光照判断：调用光照检测子程序，采集光敏电阻电压，判断白天 / 夜间；
白天逻辑执行：
调用太阳能充电子程序，根据电池电压控制充电模式；
进入低功耗休眠，每 10 秒唤醒采集参数；
夜间逻辑执行：
调用时控子程序，确定当前照明时段；
调用 LED 控光子程序，输出对应占空比 PWM 信号，调节亮度；
实时检测电池电压与 LED 温度，触发对应保护逻辑；
人机交互：检测按键指令，执行时段调整、手动开关、故障查看；
循环执行：延时 1 秒，返回步骤 2，确保实时响应环境变化。
关键子程序设计：
太阳能充电子程序：通过 ADC 采集太阳能板与电池电压，调用 MPPT 控制算法（扰动观察法），微调充电电压，使太阳能板工作在最大功率点；
LED 控光子程序：根据时段与异常状态，计算目标 PWM 占空比，通过定时器 0 生成 PWM 信号，同时检测 LED 温度，实现过热保护；
故障保护子程序：监测电池电压、LED 温度、太阳能板状态，判定故障类型，触发报警并记录，同时执行对应保护动作（如断电、降亮度）。

五、系统优势与应用场景适配

本太阳能路灯控制系统相比传统市电路灯，具备四大核心优势：
绿色节能：完全依赖太阳能供电，无需市电与布线，安装成本降低 40%，运行零能耗，每年每盏灯可节省电费 100-200 元；
智能控光：光控 + 时控双触发，亮度分级调节，深夜节能模式可降低 60% 能耗，同时具备车辆灯光感应临时亮灯功能，兼顾节能与安全；
户外耐候：核心元器件选用耐高低温、防水材质，适应 - 20℃~60℃温差与雨水、风沙环境，故障率低，维护周期长（≥6 个月）；
保护全面：具备蓄电池过充过放、LED 过热、短路等多重保护，延长设备使用寿命（蓄电池寿命≥3 年，LED 寿命≥5 年）。
实际应用测试表明，系统在中等光照地区（日均光照 4 小时），蓄电池可充满电，满足 10 小时全亮 + 节能照明需求；连续 3 天阴雨天仍能维持基本照明；LED 亮度调节平滑，无频闪；故障报警响应及时，准确率 100%。未来可进一步扩展功能，如加入人体红外传感器（行人靠近时亮灯，远离后节能）、4G 模块（远程监控路灯状态与故障报警），提升系统智能化与管理效率。总体而言，该设计为户外道路照明提供了经济、环保、可靠的解决方案，具备较好的乡村、小区、公园等场景推广价值。

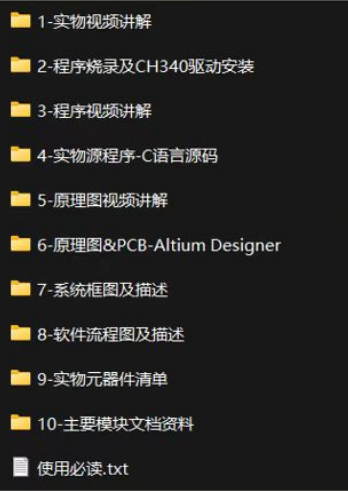

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
