AD画板过程记录事项
【PCB设计实用技巧】布线时按2键放置过孔,需在Design→Rules中设置RoutingViaStyle规则;Shift+空格可切换布线角度,输入法冲突时可切换输入法;+/-键用于层间切换;丝印重叠警告可通过取消规则中的相关选项消除,但切换后会重现警告。这些操作细节需要特别注意规则设置。(98字)
·
1、布线时按下数字2,可放置过孔;然后放置的这个过孔需要进行规则设置,否则不如你的意。
在PCB编辑界面,点击菜单栏的Design→Rules,选择Routing→Routing Via Style,进行设置过孔

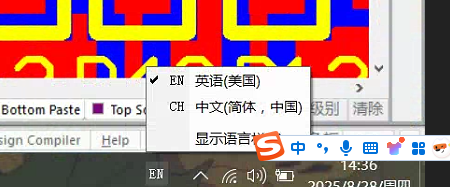

2、布线时,shift+空格键可变更布线的角度,有时候输入法会有冲突导致失败。可以进行输入法切换,就可以实现

3.+ -按键可以切换层

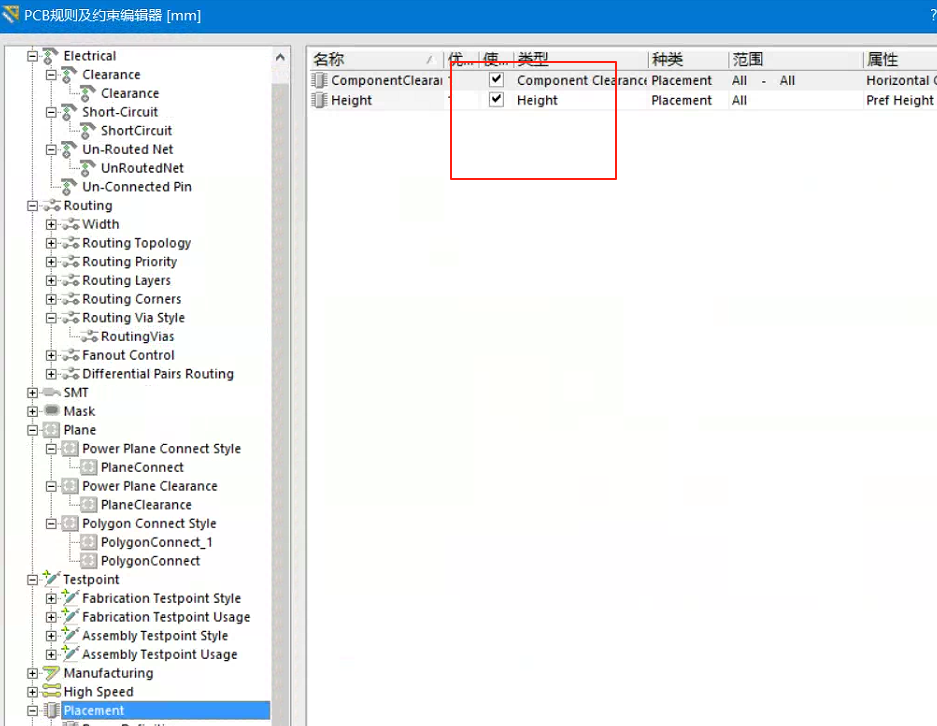

4.如果因为丝印重叠显示绿色,可以对丝印警报进行取消,在规则里面把这两个打勾取消即可

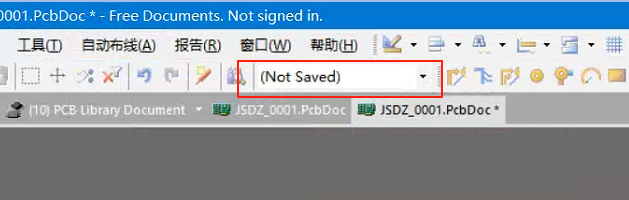

5.这个如果选择这样子,就不会显示绿色警告,过一旦切换就会显示绿色警告,我不知道怎么调节这个。做个记录吧

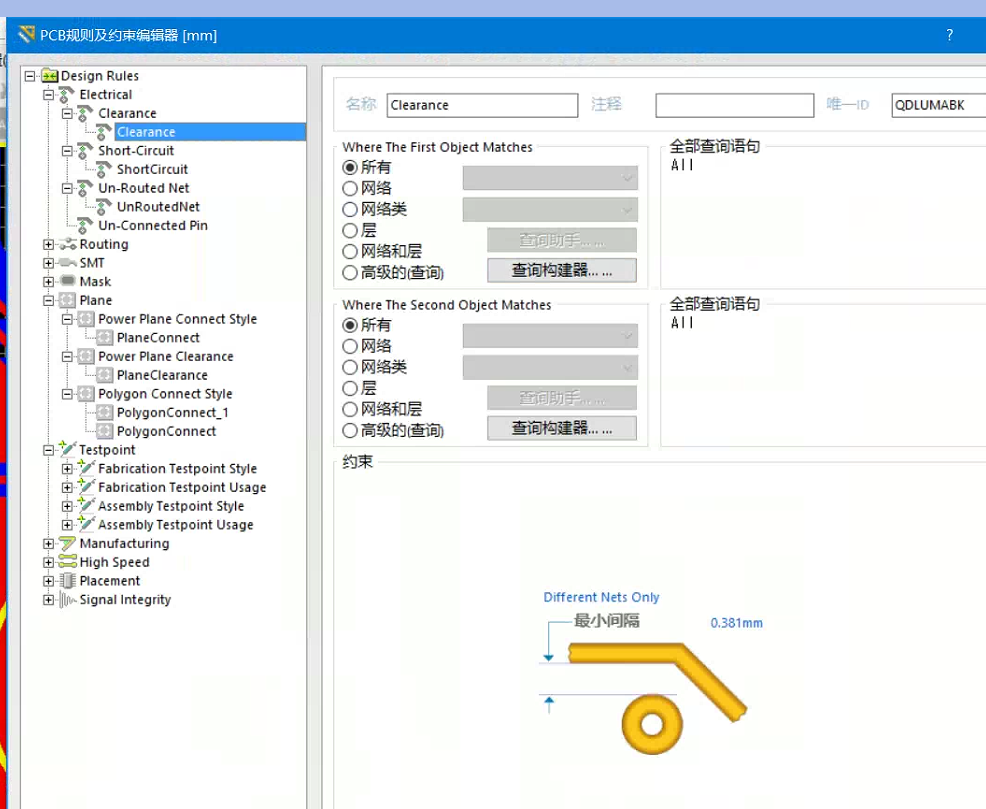

6.线间距以及普通间距设置如下

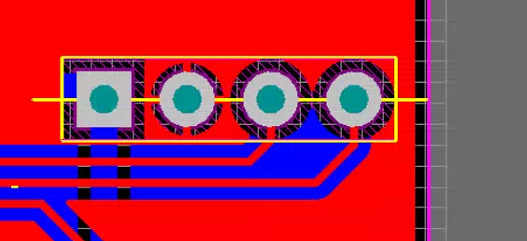

7.铺铜如何设置引脚是十字型连接底线是实心地连接

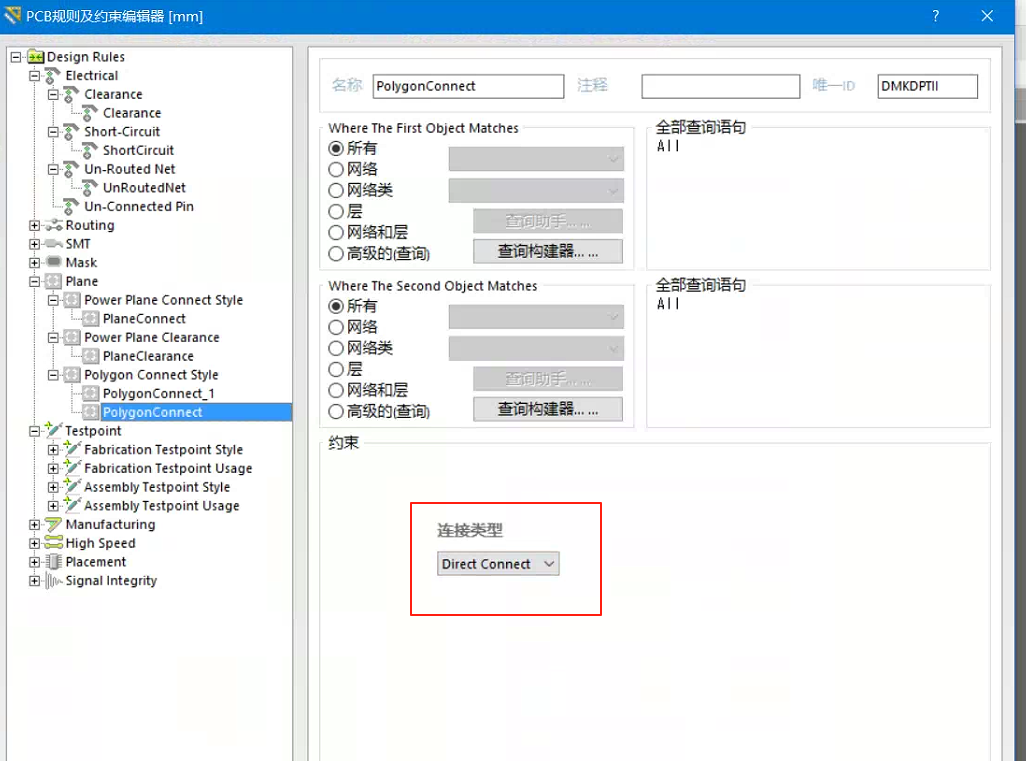

1)实心地

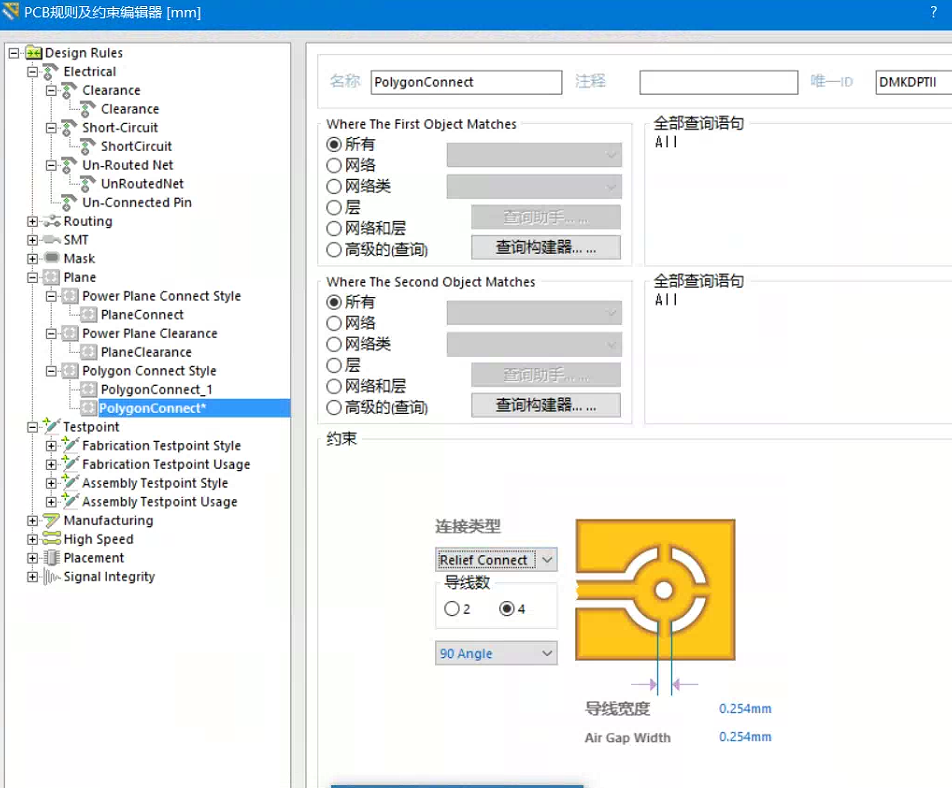

2)十字型接地

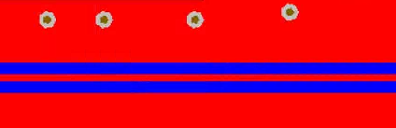

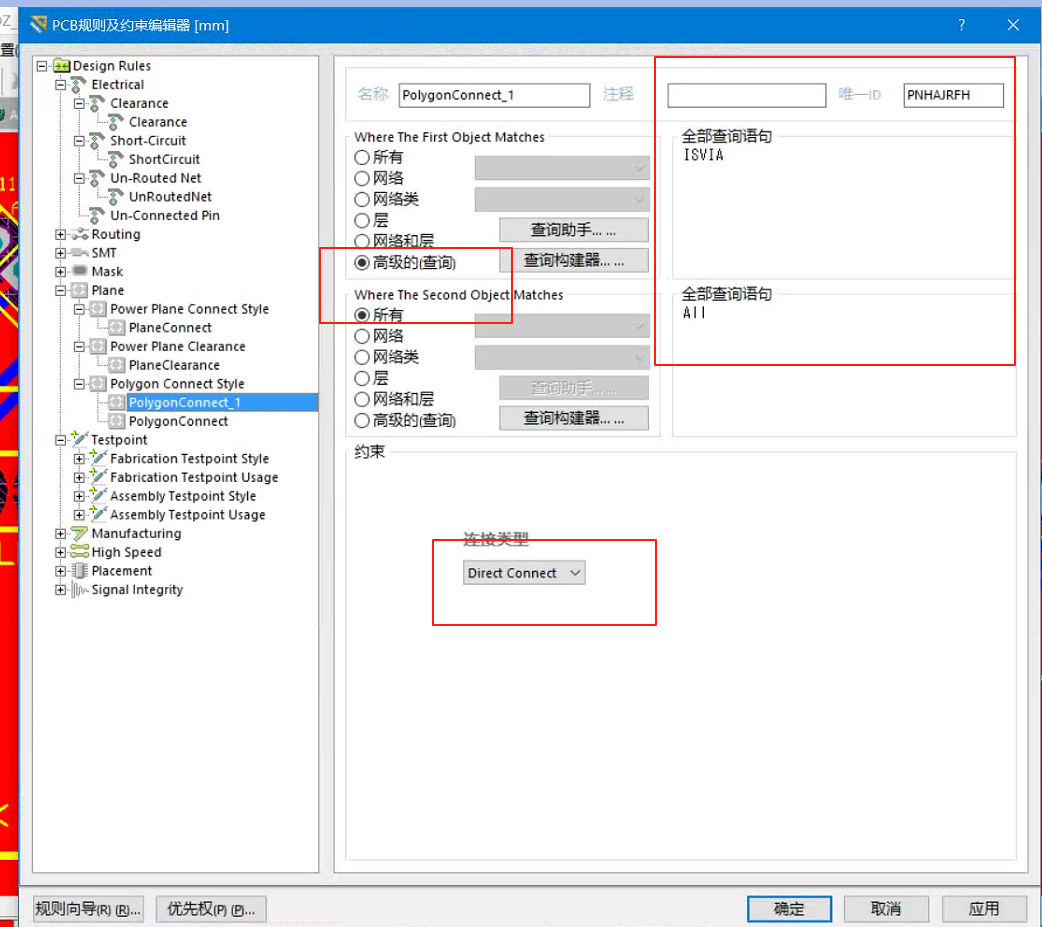

8.过孔大面积进行铺地时,如何修改成过孔不显示十字型走线

在如下图设置,新建一个规则,参数按如下填写

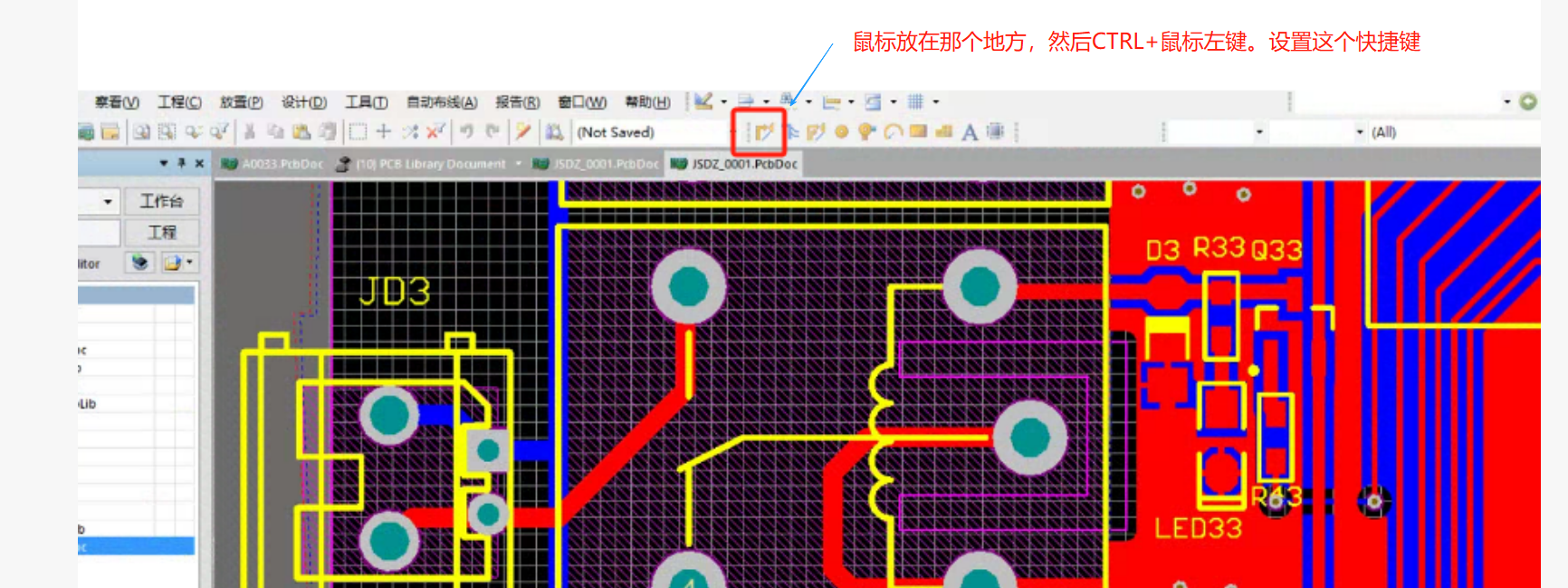

9.设置布线快捷键

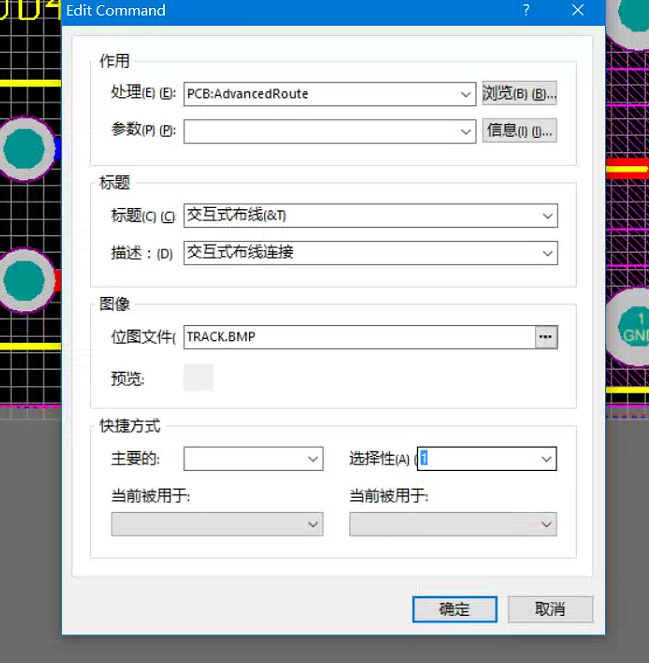

填入快捷键,注意看按键有么有被复用

10、拼版复制

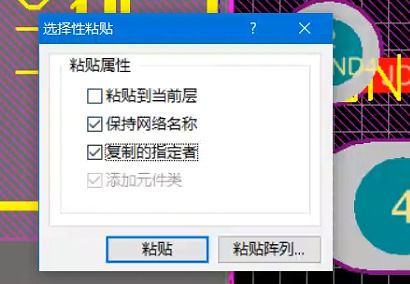

选中PCB文件,复制然后选择参考点;然后选择编辑->特殊粘贴->选择中间两个打勾

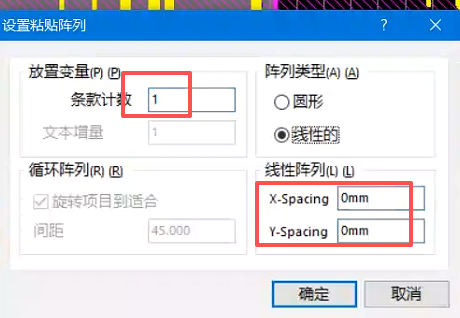

这时候可以选择粘贴或者粘贴阵列,下面是阵列,填入数值几个

配置好后,粘贴会提示要不要铺铜,选择NO,就完成了。
