01 臭氧发生器

---

一、电路分析

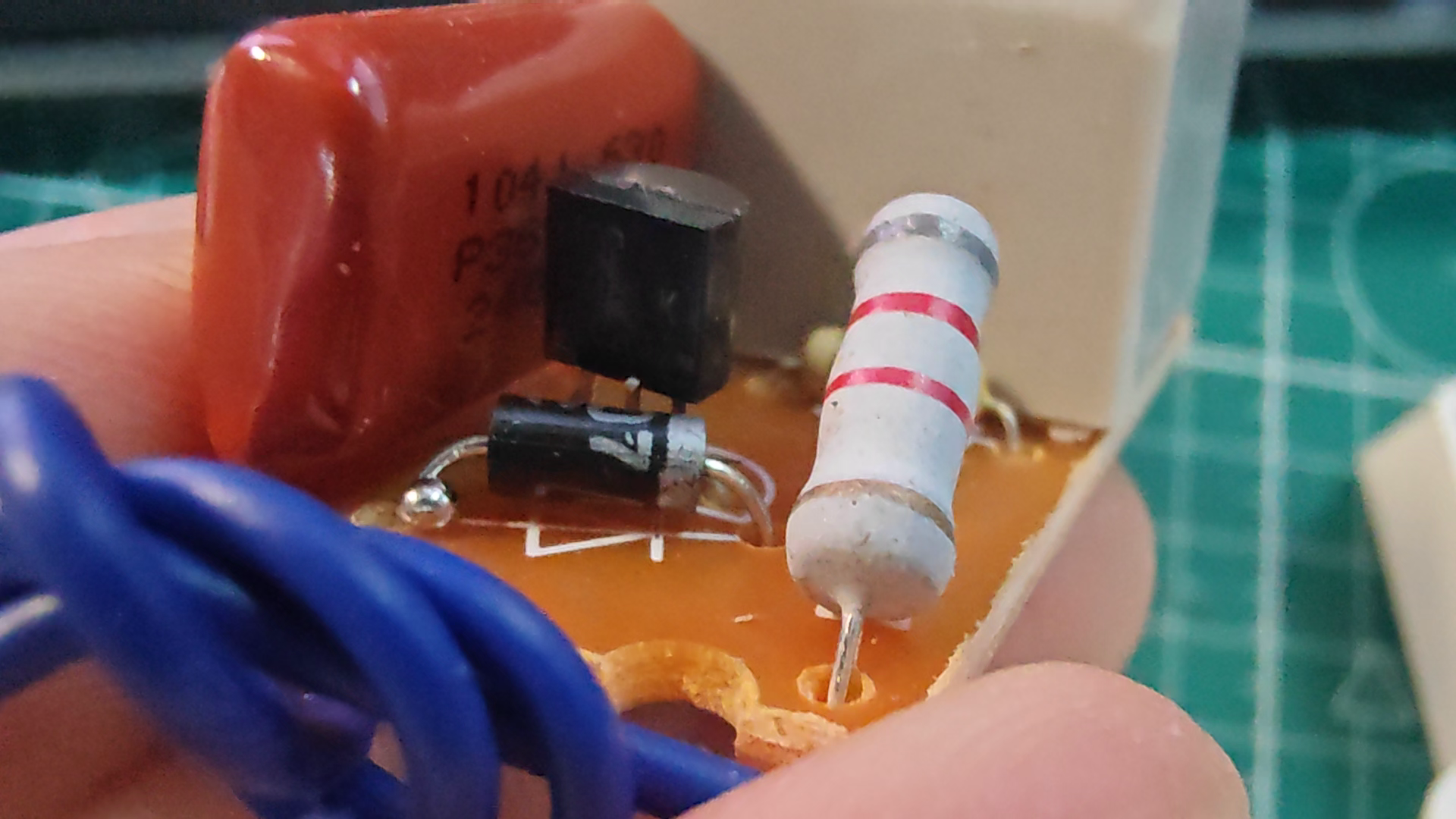

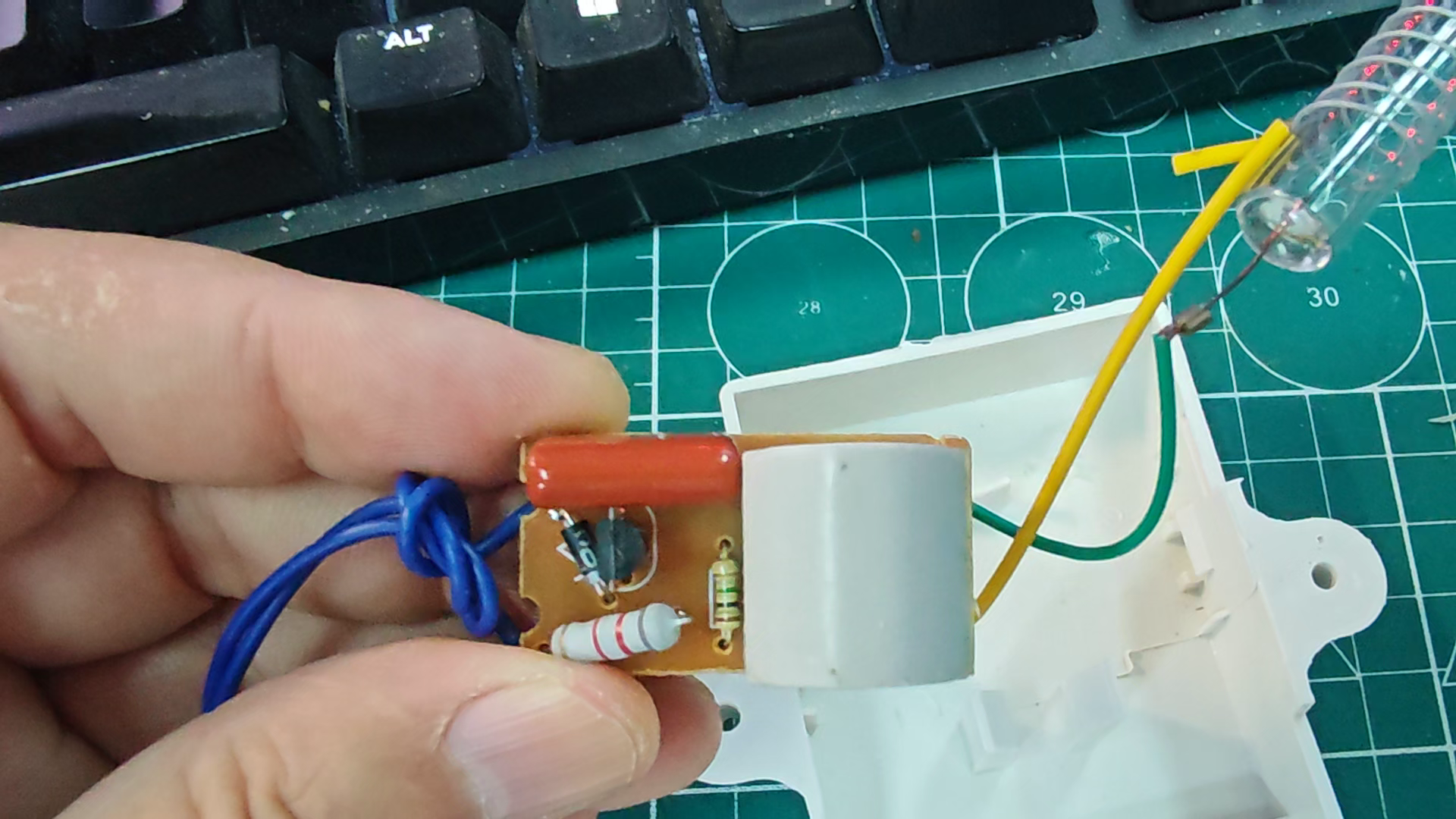

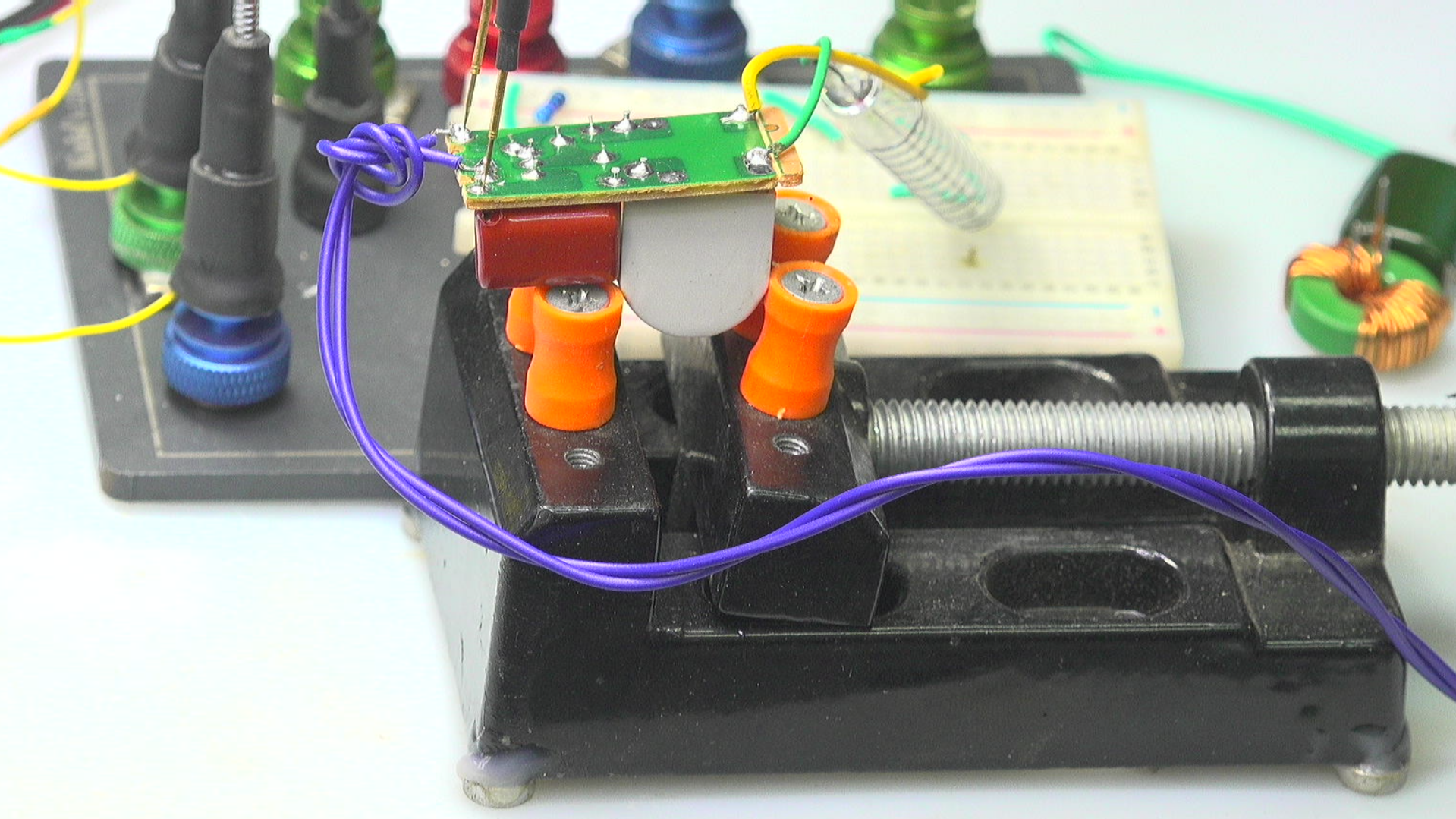

  这个刚刚快递送到的臭氧发生器。  简单的塑料盒子中间包含有主要器件。  这个奇怪的玻璃圆柱内外包含有两个电极。 外边电极缠绕在玻璃柱上， 为什么是这种结构， 我不得而知。  电路板 是一个单面PCB，  核心器件型号为 MCR100-8， 这是一个耐压为 600V的晶闸管。 除此之外，还有一个整流二极管， 型号为 1N4007。  这个功率为2瓦的电阻， 色环为 灰、红、红， 对应 8.2k欧姆。 此外还有一个1M欧姆的电阻， 以及一个高压变压器。  根据电路板的连接关系， 可以绘制出电路原理图。

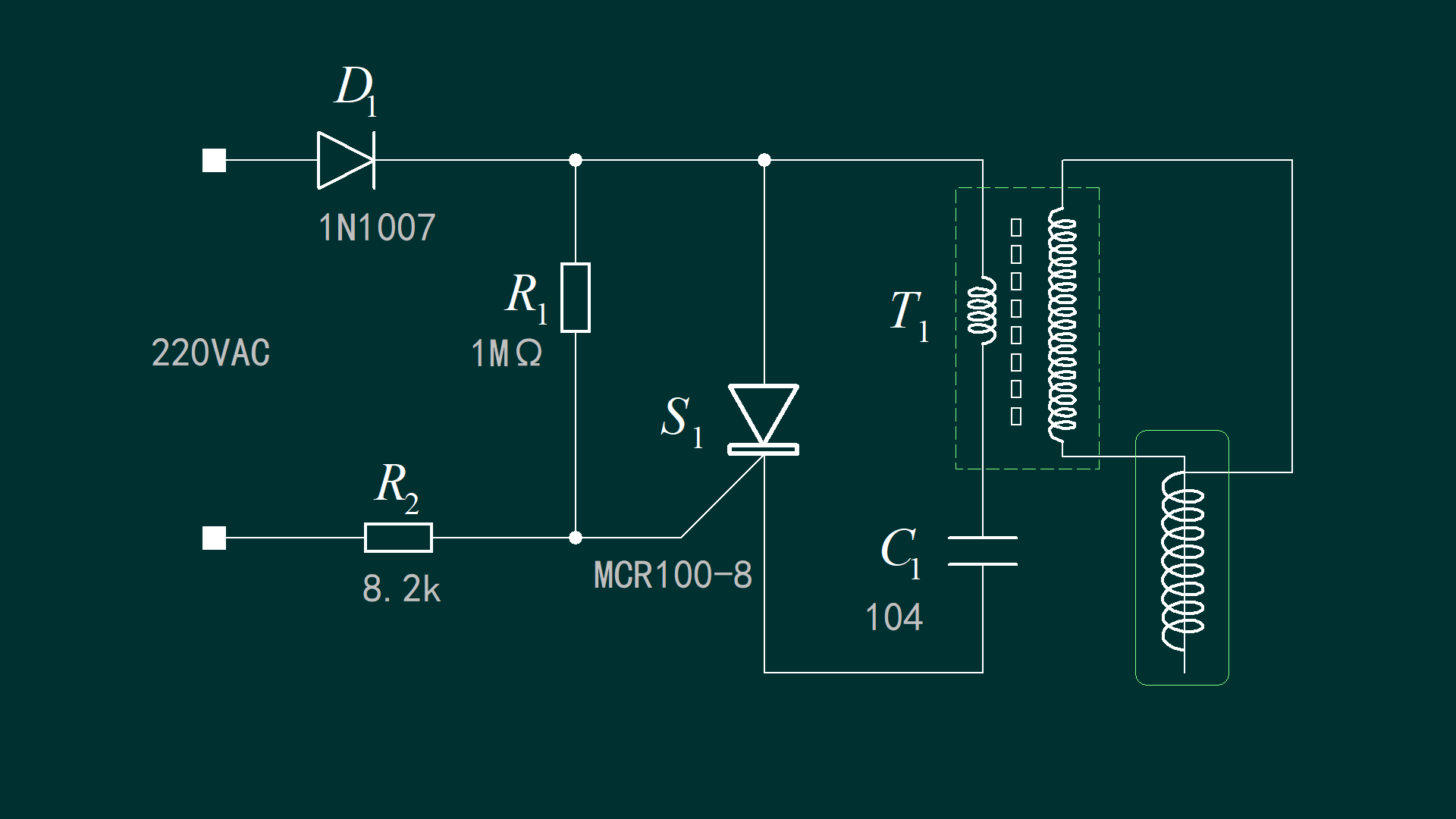

▲ 图1.1.1 电路原理图

二、变压器参数

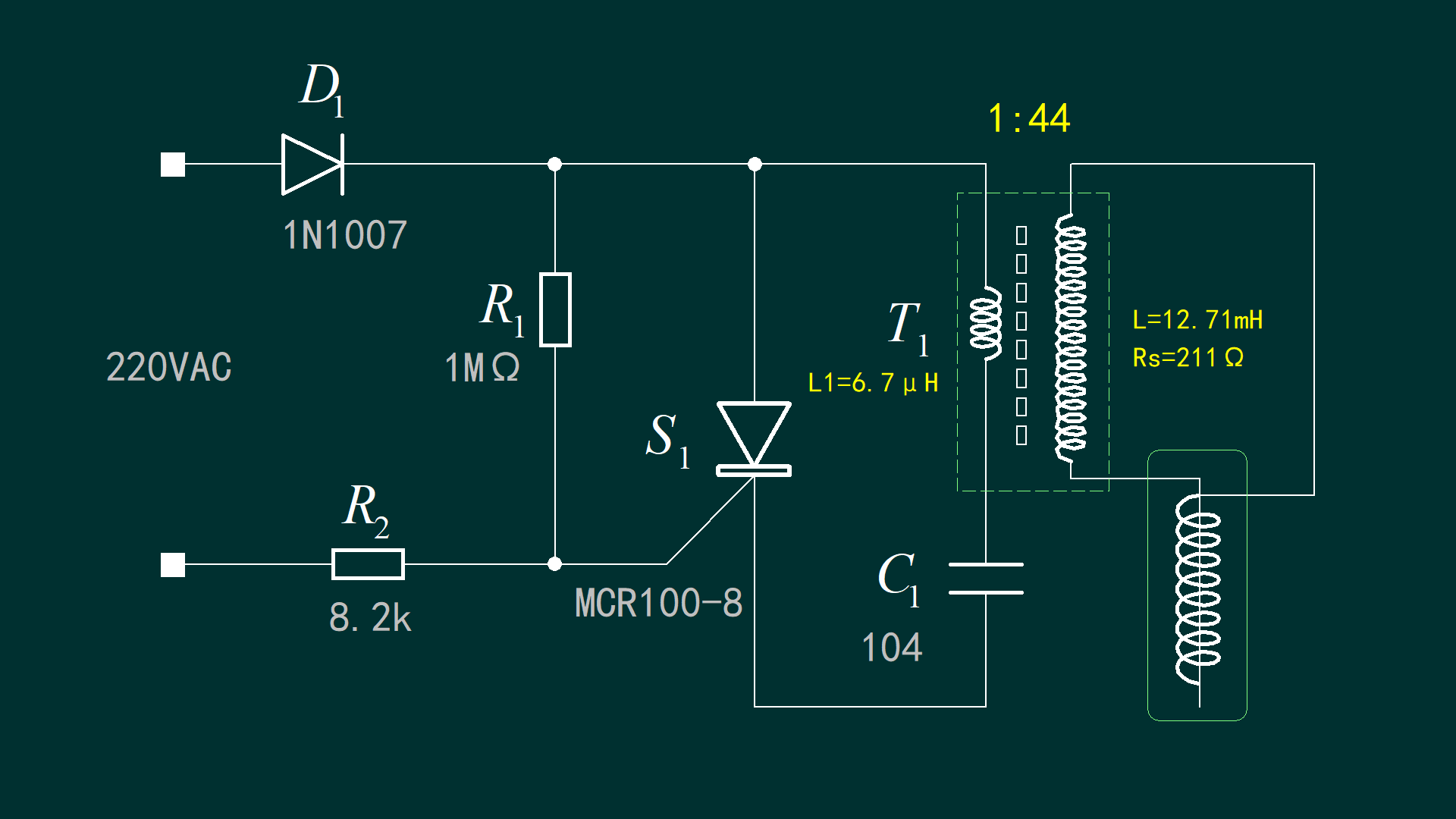

  使用LCR镊子，  测量这个高压脉冲变压器的基本参数。  进而计算它的变压比。  我们知道， 变压器原边和副边线圈的电感与匝数的平方成正比。  副边的电感为 12.71豪亨；  原边的电感为 6.7微亨。  经过计算， 大体可以知道该变压其的变压比大约为1:44。

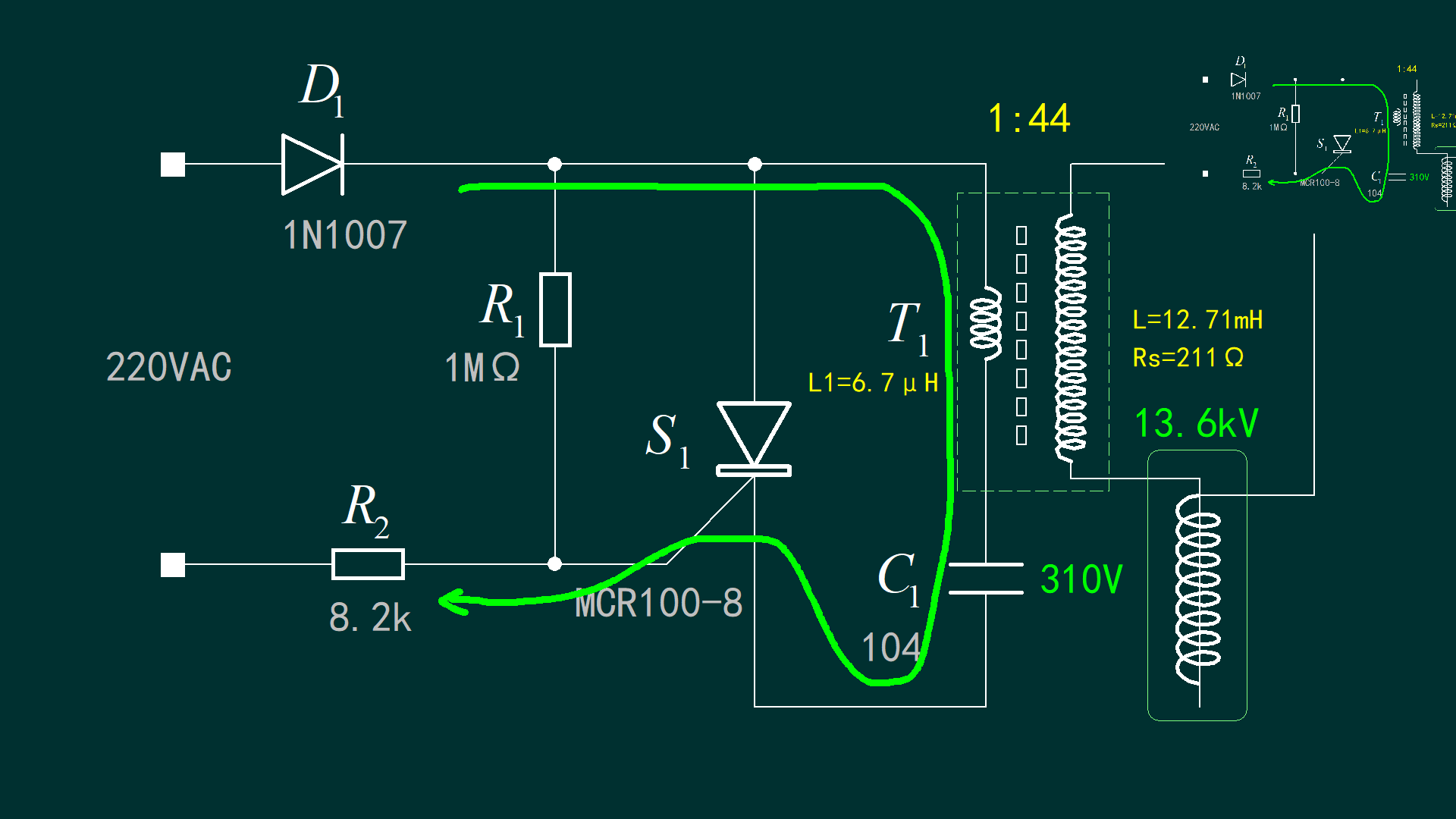

  根据之前实验分析。 在220V工作电压下， 电路中的电容最高充电的峰值，  大体等于交流电的峰值， 减去晶闸管的门极反向击穿电压。 这里假设最终电压为 310V。  根据前面的变压比可以计算出， 变压器输出脉冲的最高电压可以达到13.6kV。

三、电路波形

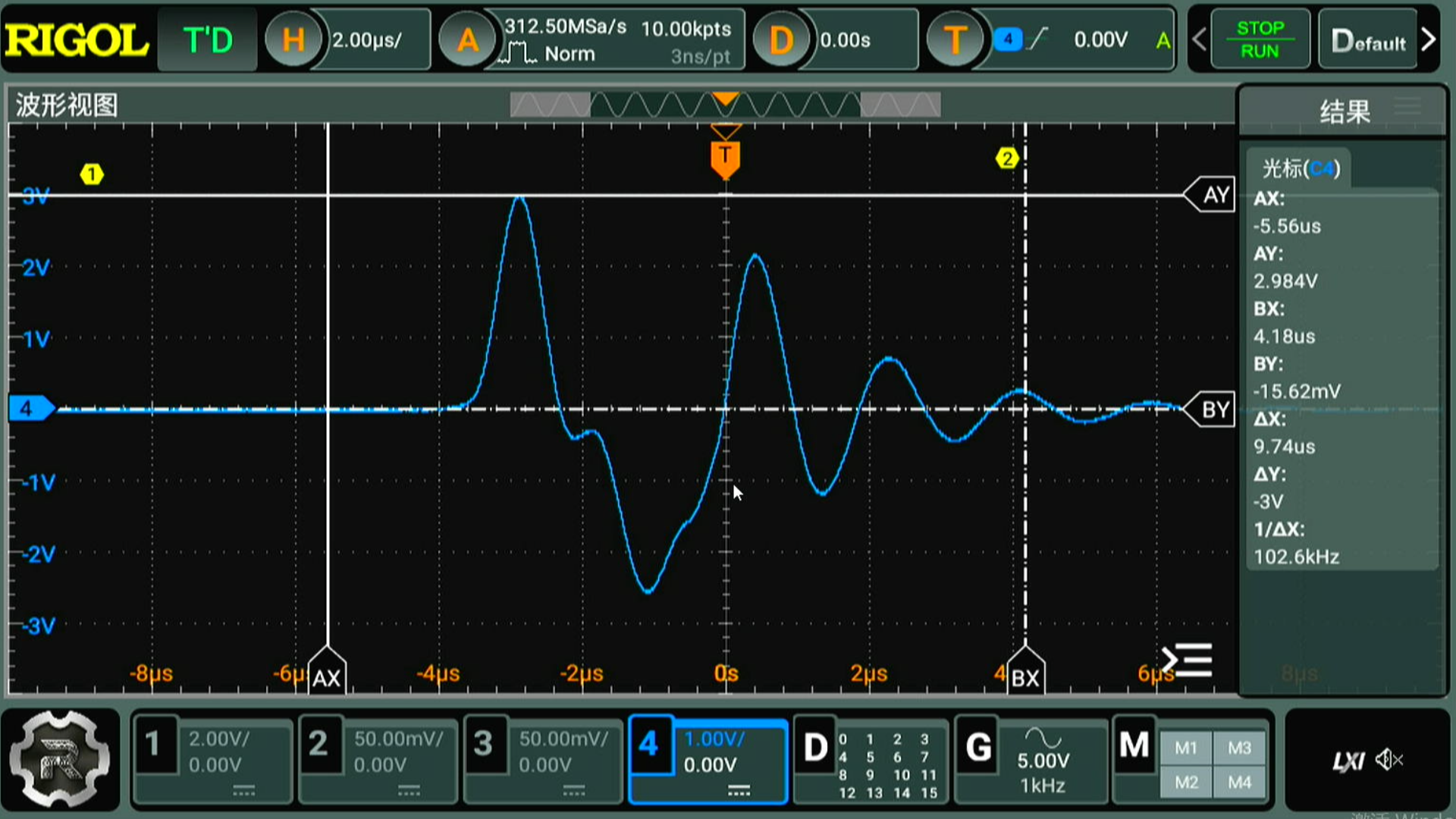

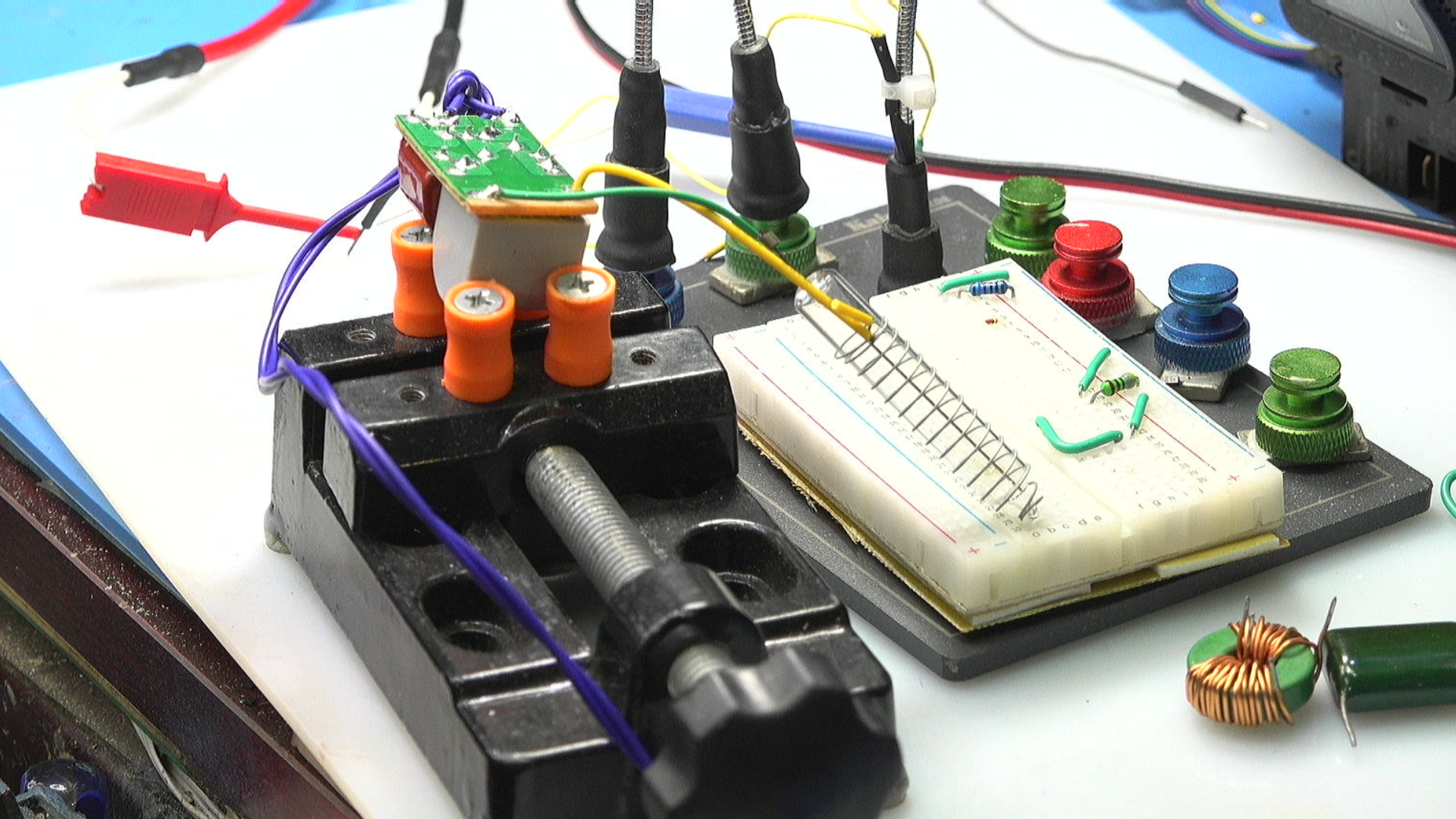

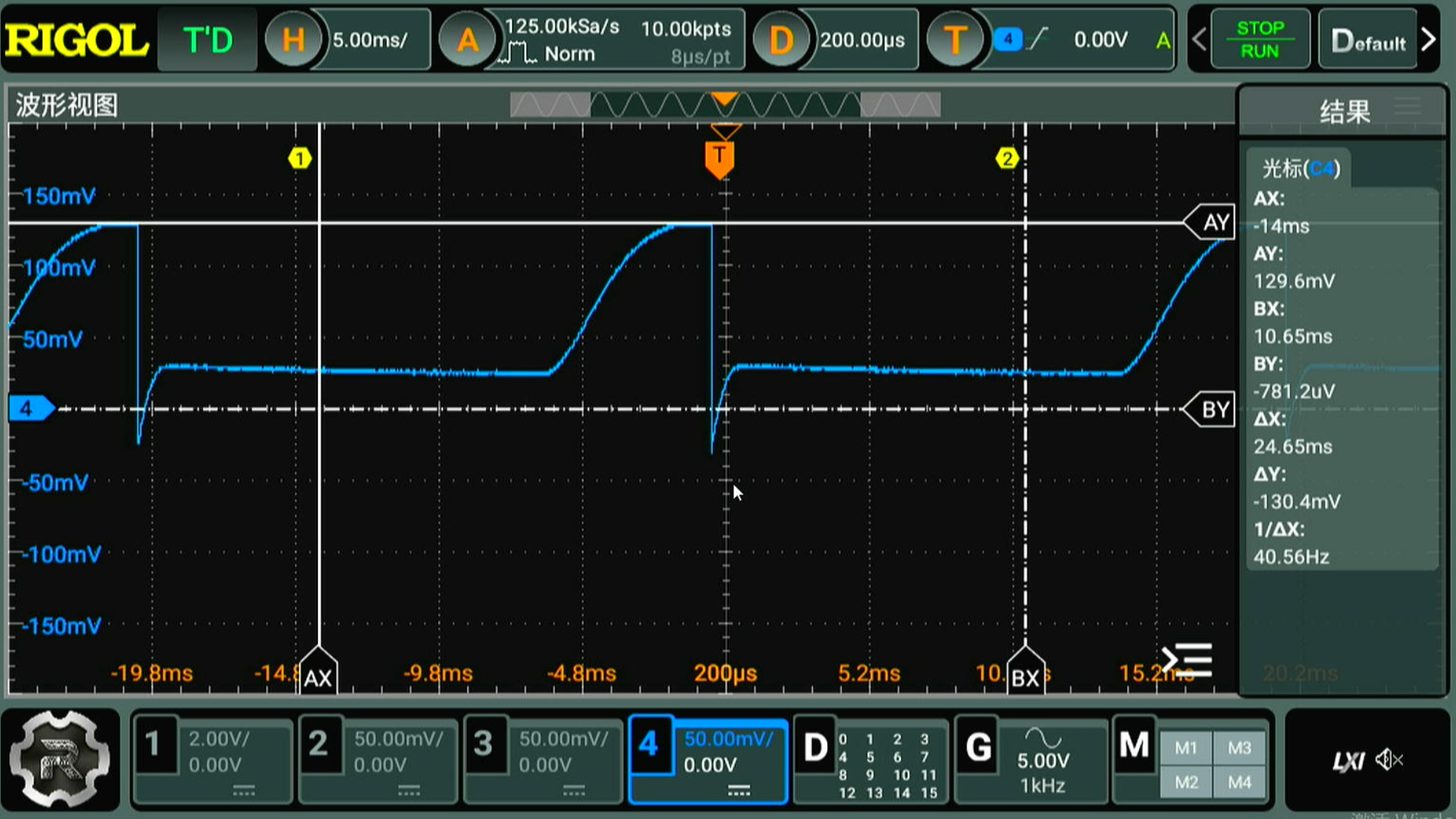

  使用可调交流调压器给模块提供工作电源 。 通过隔离高压探头将测量信号接入示波器。   测量晶闸管负极电压波形。  可以看到与之前测量所得到的电压波形基本相似。 这是电容C1两端的电压波形。  通过测量， 可以知道电容两端电压最大为65V。  测量变压器输出电压波形， 峰值最高为 1500V， 由此可以知道， 高压输出的变压比大约为 1:23 左右。



※ 总  结 ※

---

  本文测试了刚刚收到了臭氧发生电路。  电路工作起来， 并没有明显的动静。 所以现在也无法检测它能够产生臭氧的功能和效率。

补充测量

前面测量升压变压器线圈电感使用LCR镊子进行测量， 频率我1kHz。 使用 10kHz测量相应的电感得到的结果如下：

升压变压器参数：

原边：6.5微亨
副边：10mH

因此， 对应的变压比大约为 1:39 左右。

---
