一、设计需求与核心参数界定

智能手机充电器设计需实现 “多模式充电、智能功率调节、安全防护、状态反馈” 四大核心功能，替代传统固定功率充电器，适配 iPhone、安卓等主流智能手机。选用 STC89C52RC 单片机作为主控，其 8K Flash 存储器可存储充电协议算法与保护逻辑；搭配 MAX1898 充电管理芯片，实现恒压恒流（CC-CV）充电模式；11.0592MHz 晶振确保充电参数调节与状态监测的实时性，避免因延迟导致充电效率下降或安全风险。
核心性能参数需明确界定：
充电规格：支持 5V/2A（10W）、9V/1.67A（15W）、12V/1.25A（15W）输出，兼容 QC2.0/3.0、PD（简化版）快充协议，适配不同品牌手机充电需求；
充电模式：采用 CC-CV 充电曲线，恒流阶段电流精度 ±5%，恒压阶段电压精度 ±2%，充电效率≥85%（5V/2A 工况）；
安全防护：具备过压（≥13V）、过流（≥2.5A）、过温（≥60℃）、短路保护，保护响应延迟≤100μs，故障解除后自动恢复充电；
状态显示：采用 2 位共阴极七段数码管 + LED 指示灯，显示充电电压 / 电流 / 功率，LED 颜色区分充电阶段（红 - 快充、绿 - 涓流、蓝 - 充满）；
兼容性：输入电压 100-240V AC（宽幅适配），输出接口为 USB Type-C（主流接口），支持边充边放（手机使用时稳定供电）。

二、硬件电路核心模块设计

硬件电路分为六大核心模块，重点保障充电效率、协议兼容性及安全防护可靠性，各模块选型兼顾性能与成本。
（一）核心控制模块：51 单片机最小系统

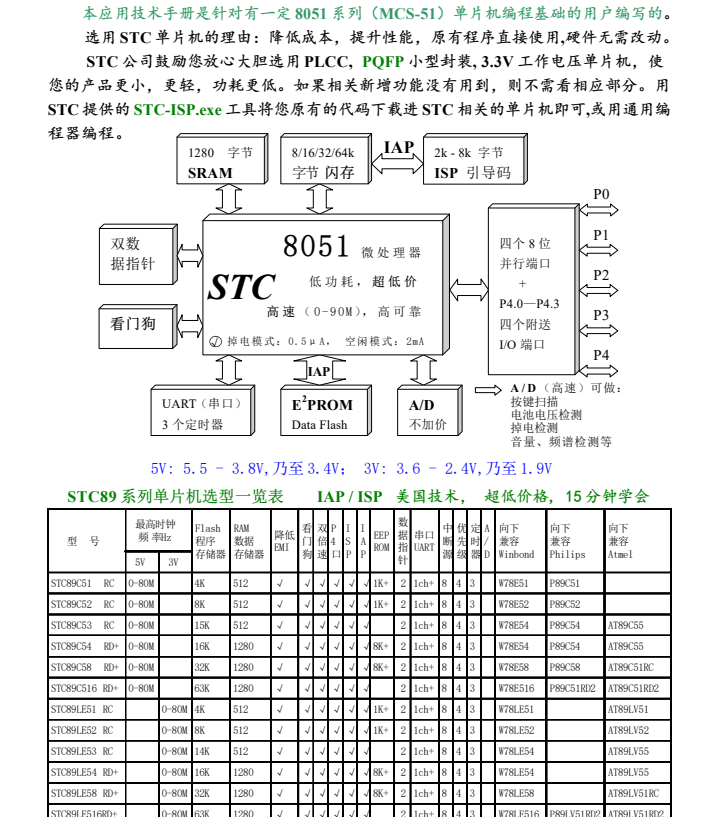

选用 STC89C52RC 单片机，内置 8K 字节 Flash 存储器，无需扩展存储即可容纳充电协议、保护逻辑与显示驱动程序；时钟电路由 11.0592MHz 晶振与 2 个 30pF 电容组成，为单片机提供稳定时序，确保与 MAX1898 的通信同步；复位电路采用 “10μF 电容 + 1kΩ 电阻” 组合，上电产生 200ms 高电平复位信号，确保系统初始化正常。
I/O 口分配遵循 “功能优先” 原则：P0 口驱动数码管段选与 MAX1898 通信（I2C 接口），P2 口控制数码管位选与 LED 指示灯，P3 口连接过温检测、过流采样电路与 USB 协议检测引脚，各引脚预留 10kΩ 上拉电阻，避免电平漂移导致的信号异常。
（二）电源转换模块：AC-DC+DC-DC
AC-DC 整流：采用反激式开关电源架构，输入侧通过 EMC 滤波电路（共模电感 + X 电容）抑制电网干扰，经桥式整流（KBJ406）、电解电容（470μF/400V）整流滤波为 300V DC；开关管选用 MOS 管（STP80NF70），由 PWM 控制器（UC3842）驱动，实现宽幅输入下的稳定直流输出（12V/2A）；
DC-DC 调压：核心采用 MAX1898 充电管理芯片，该芯片支持 I2C 协议控制输出电压 / 电流，内置功率 MOS 管与采样电阻，简化外围电路。MAX1898 的 VIN 引脚接 AC-DC 输出的 12V，VOUT 引脚经 LC 滤波（47μF/25V 电容 + 2.2μH 电感）输出可调电压，通过单片机 I2C 指令配置输出参数（如写入 0x05 寄存器设置 5V 输出）。
（三）快充协议模块：USB PD/QC 兼容
协议检测：在 USB Type-C 接口的 CC1/CC2 引脚（协议通信引脚）并联 10kΩ 下拉电阻，单片机通过 P3.0/P3.1 口检测 CC 引脚电平，识别设备类型（手机 / 平板 / PC）与充电协议需求（如 QC 协议设备会拉低 CC 引脚至特定电平）；
协议握手：单片机根据检测结果，通过 I2C 协议配置 MAX1898 的输出电压 / 电流，同时模拟 QC/PD 协议握手信号（如 QC 协议的 DP/DM 引脚电压调制），确保手机与充电器建立正确的快充协议，避免协议不匹配导致的充电慢或设备损坏。
（四）采样与保护模块
参数采样：
电压采样：在 MAX1898 的 VOUT 引脚串联分压电阻（100kΩ+20kΩ），分压后接入单片机 ADC 引脚（P1.0），通过软件计算实际输出电压（Uout = 采样电压 ×(120kΩ/20kΩ)）；
电流采样：在输出回路串联 0.1Ω/2W 采样电阻，电阻两端电压经运算放大器（LM358）放大 10 倍后接入单片机 ADC 引脚（P1.1），计算输出电流（Iout = 放大后电压 /(0.1Ω×10)）；
温度采样：采用 NTC 热敏电阻（10kΩ/25℃）并联 10kΩ 固定电阻，组成分压电路接入单片机 ADC 引脚（P1.2），通过热敏电阻阻值 - 温度曲线换算充电器内部温度；
保护执行：
过压 / 过流保护：单片机实时对比采样值与保护阈值，超限时通过 I2C 指令控制 MAX1898 关闭输出，同时触发 P3.2 口控制的继电器断开主回路；
过温保护：温度≥60℃时，单片机降低 MAX1898 输出功率（如 5V/2A 降至 5V/1A），≥70℃时完全关闭输出，温度降至 50℃以下恢复正常；
短路保护：MAX1898 内置短路保护功能，输出短路时自动关断，单片机检测到短路信号（输出电压≤0.5V）后，锁定输出直至故障解除，避免频繁重启损坏元件。
（五）显示与状态指示模块
数码管显示：采用 2 位共阴极七段数码管，通过 74HC245 驱动芯片连接单片机 P0/P2 口，动态扫描显示充电参数：短按切换键显示电压（如 “5.0V”）、电流（如 “2.0A”）、功率（如 “10W”），显示精度：电压 ±0.1V、电流 ±0.1A、功率 ±0.5W；
LED 指示：3 个彩色 LED（红、绿、蓝）阳极经 220Ω 限流电阻接 5V，阴极接单片机 P2.4-P2.6 口：快充阶段（恒流）红灯常亮，涓流阶段（电流＜0.5A）绿灯闪烁，充电完成（电流＜0.1A）蓝灯常亮，故障时所有 LED 闪烁（频率 2Hz）。
（六）USB 接口与输入模块
输出接口：采用 USB Type-C 母座（支持 20V/3A），接口处并联 TVS 瞬态抑制二极管（SMBJ15CA），防止静电或电压尖峰损坏手机；母座的 CC 引脚串联 1kΩ 限流电阻，避免协议检测时引脚过流；
输入模块：AC 输入侧采用带保险管（2A/250V）的电源插座，保险管后串联自恢复保险丝（PTC，1.5A），双重过流保护；输入电压通过变压器（100-240V AC 转 12V/2A DC）降压，确保宽幅输入下的稳定供电。

三、软件程序逻辑设计

软件基于 Keil C51 开发，采用 “中断驱动 + 状态机” 架构，确保充电参数调节实时性、保护响应及时性，核心代码分为协议处理、充电控制、保护逻辑三大模块，便于后期协议升级。
（一）软件架构：分层设计
分为 “驱动层、协议层、应用层” 三层：驱动层包含 MAX1898 I2C 驱动、ADC 采样驱动、数码管驱动、LED 驱动，提供标准化接口（如MAX1898_SetVoltage()设置输出电压、ADC_Read()读取采样值）；协议层实现 QC2.0/3.0、PD 简化版协议的握手与参数协商；应用层调用各模块功能，控制充电流程（协议检测→握手→CC→CV→充满），各层独立编译，降低调试难度。
（二）核心功能逻辑
充电流程控制
协议检测阶段（上电初始化）：单片机通过 P3.0/P3.1 口检测 USB Type-C 的 CC 引脚电平，识别设备类型（如手机接入时 CC 引脚电平为 0.6V），判断需启用的快充协议（如检测到 QC 协议特征信号则启用 QC 模式）；
协议握手阶段：单片机模拟对应协议的握手信号（如 QC 协议通过 DP/DM 引脚发送电压请求指令），同时通过 I2C 配置 MAX1898 的输出参数（如 QC3.0 协议下，手机请求 9V 电压，单片机写入 MAX1898 的 0x06 寄存器设置 9V 输出）；
CC-CV 充电阶段：定时器 0（10ms 中断）触发 ADC 采样，实时读取输出电压 / 电流：
恒流（CC）阶段：若电流＜目标电流（如 2A），保持电压递增（0.1V / 步），直至电流达到目标值，红灯常亮；
恒压（CV）阶段：电流降至目标电流的 80%（如 1.6A）时，切换至恒压模式，保持电压稳定，电流逐渐下降，绿灯闪烁；
充满阶段：电流＜0.1A 时，判定充电完成，MAX1898 输出电压降至 4.2V（涓流充电），蓝灯常亮，30 分钟后自动关闭输出，避免过充。
安全保护逻辑
定时器 1（100μs 中断）监测采样数据，与预设保护阈值对比：
过压保护：输出电压≥13V 时，立即发送 I2C 指令关闭 MAX1898，触发继电器断开主回路，所有 LED 闪烁，故障解除后（电压＜12V），延迟 1 秒恢复充电；
过流保护：输出电流≥2.5A 时，降低 MAX1898 输出电流（0.1A / 步），若电流仍超阈值，关闭输出并报警；
过温保护：温度≥60℃时，降低输出功率（如 5V/2A 降至 5V/1A），≥70℃时关闭输出，温度降至 50℃以下恢复正常功率；
短路保护：检测到输出电压≤0.5V 且电流≥2A 时，锁定 MAX1898 输出，需断开输入电源后重新上电解除锁定。
显示与交互逻辑
参数显示：每 100ms 更新数码管显示，短按 P3.3 口的切换键，循环显示电压、电流、功率，显示格式如 “5.0”（V）、“2.0”（A）、“10”（W）；
状态指示：根据充电阶段控制 LED 颜色与闪烁状态，故障时所有 LED 以 2Hz 频率闪烁，同时通过 P3.4 口控制蜂鸣器发出 “嘀 - 嘀” 报警声（每 1 秒一次）。
（三）低功耗与效率优化
软件采用 “动态功率调节” 策略：检测到手机处于待机状态（电流＜0.5A）时，降低 MAX1898 的开关频率（从 600kHz 降至 300kHz），减少开关损耗；充电完成后，单片机进入掉电模式，仅保留 ADC 与中断功能，电流从正常工作的 20mA 降至 5mA 以下，降低待机功耗；同时优化 PWM 占空比算法，使 MAX1898 在不同输出电压下均工作在最高效率区间（如 5V 输出时占空比 40%，12V 输出时占空比 80%）。

四、系统调试与性能优化

调试分为 “模块单独测试”“系统联调”“性能优化” 三步，确保充电效率、协议兼容性与安全防护达标。
（一）模块单独测试
电源转换测试：
AC-DC 测试：输入 100V/240V AC，测量输出电压是否稳定在 12V±0.2V，负载电流 2A 时输出纹波≤100mV；
DC-DC 测试：通过单片机 I2C 指令配置 MAX1898 输出 5V/9V/12V，测量实际输出电压误差是否≤±2%，电流 2A 时电压跌落≤0.3V；
协议兼容性测试：
分别接入 iPhone（PD 协议）、小米（QC3.0 协议）、华为（SCP 简化协议）手机，观察是否能正常握手并进入快充模式，充电电流是否达到设备支持的最大电流（如小米手机应达到 9V/1.67A）；
保护功能测试：
过压测试：通过可调电源模拟输出 13V，观察是否立即关闭输出并报警；
过流测试：短路 USB 接口（串联 2.5A 保险丝），观察是否触发短路保护，保险丝是否完好；
过温测试：用热风枪加热 NTC 热敏电阻至 60℃/70℃，观察是否降低功率 / 关闭输出。
（二）系统联调
充电效率测试：
接入 5V/2A 负载（模拟手机），记录输入功率（AC 侧）与输出功率（DC 侧），计算充电效率（输出功率 / 输入功率），需≥85%；在 9V/1.67A、12V/1.25A 工况下重复测试，效率均需≥80%；
充电曲线测试：
接入电量耗尽的手机，用示波器记录充电电压 / 电流变化曲线，验证是否符合 CC-CV 曲线（恒流阶段电流稳定，恒压阶段电压稳定、电流下降），充满时间是否与原厂充电器接近（如 iPhone 12 充电 30 分钟应充至 50% 以上）；
稳定性测试：
系统连续工作 24 小时（循环充电 - 放电），监测输出电压 / 电流波动是否≤±5%，无死机、保护误触发或元件过热（温度≤55℃）现象。
（三）性能优化
效率优化：
更换 AC-DC 模块的开关管为低导通电阻型号（如 STP80NF70 替换为 IRF3205），降低导通损耗；在 MAX1898 的 VOUT 引脚增加 22μF/25V 陶瓷电容，减少输出纹波，提升电压稳定性；
协议优化：
增加协议自动识别逻辑，优先匹配手机支持的最高功率协议（如华为手机优先启用 SCP 协议，小米手机优先启用 QC3.0 协议），缩短协议握手时间（从 500ms 降至 200ms）；
散热优化：
在 MAX1898、开关管表面粘贴散热片（面积≥10cm²），充电器外壳开设散热孔，降低内部温度（满负载时温度≤55℃），避免过温保护频繁触发。

五、功能拓展与应用场景

（一）功能拓展方向
多端口充电：
扩展为双 USB Type-C 端口，支持同时为两部手机充电，单片机通过电流分配算法，确保总功率不超过 15W（如一部手机 5V/2A，另一部手机 5V/1A），避免过载；
无线充电功能：
增加无线充电模块（如 TI BQ51013），通过单片机控制无线充电与有线充电的切换，支持 5W/10W 无线充电，适配无线充电手机，提升使用便捷性；
智能管理 APP：
增加 HC-05 蓝牙模块（接 P3.5-P3.6 口），与手机 APP 通信，支持 APP 查看充电电压 / 电流 / 功率、充电时长，设置充电阈值（如充至 80% 自动停止），适配电池健康管理需求。
（二）典型应用场景
家庭日常充电：
宽幅 AC 输入适配家庭市电（220V），多协议兼容满足全家不同品牌手机（iPhone、安卓）的快充需求，数码管显示与 LED 指示便于了解充电状态，安全防护避免夜间充电风险；
办公场景充电：
双端口设计支持同时为手机与平板充电，15W 功率满足办公时的快速补电需求，过温保护适应办公室密闭环境（夏季温度较高），确保长时间充电安全；
