电感关键选型参数

1.  电感值（L - Inductance）
    单位： 亨利（H），微亨（µH）或毫亨（mH）。

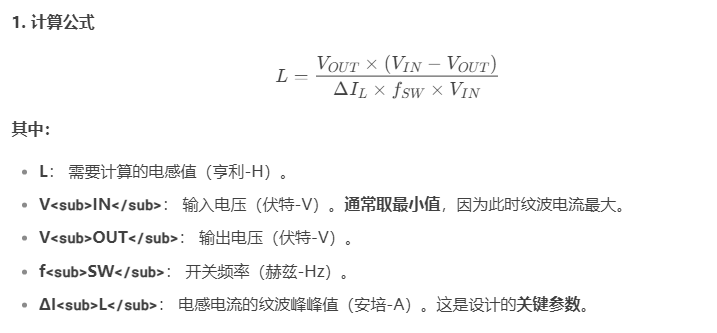

对于Buck电路，电感值的计算有明确的公式，其核心是控制电感电流的纹波（ΔIL）。

可利用芯片制造商提供的设计工具、Excel计算表或在线计算器（如Coilcraft的在线计算器）可以极大地简化这个过程。

2.  额定电流（Rated Current）
    有两个关键电流值：
        饱和电流（Isat）： 电感量下降至标称值的10%~30%（具体比例看厂家规格）时通过的直流电流。设计时必须确保工作峰值电流远小于Isat，否则电感失效，可能导致电源损坏。
        温升电流（Irms/Itemp）： 通以该直流电流后，电感本体温升达到40℃或65℃（具体温度看厂家规格）时的电流值。设计时必须确保工作有效值电流小于Irms，否则会过热。

3.  直流电阻（DCR - DC Resistance）
    电感线圈的铜线电阻。DCR会导致I²R损耗（铜损），是电感发热的主要原因之一。在功率电路中，应选择DCR尽可能小的电感以提高效率。它来自于绕制电感线圈的金属导线（通常是铜线）本身固有的电阻。单位通常是毫欧（mΩ）或欧姆（Ω）。

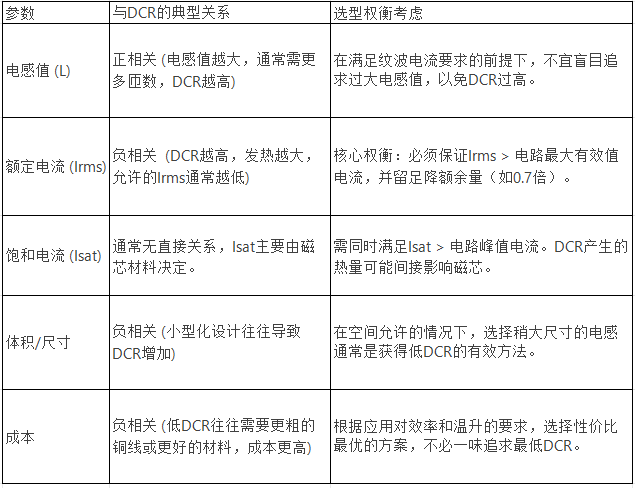

DCR如何与其他关键参数相互影响，请看下表：

4.  磁芯材料（Core Material）
    这是决定电感频率和电流特性的关键。

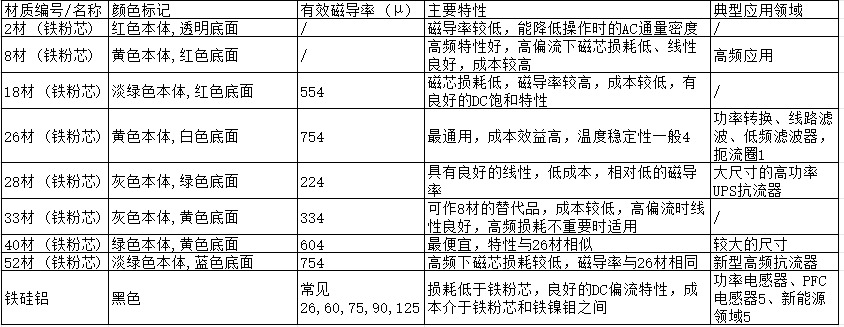

    铁粉芯（Iron Powder）： 常用作差模滤波电感，饱和磁通密度高，成本低，但损耗较大（Q值较低）。常见颜色为黄白或黑色。
    铁硅铝（Sendust/Kool Mµ®）： 性能优于铁粉芯，损耗更低，饱和磁通密度高，是大电流滤波和功率电感的常用选择。常见颜色为黑色。
    锰锌铁氧体（Mn-Zn Ferrite）:高频高导材料，初始磁导率很高，易于用小体积获得大电感量。但饱和电流较小，常用于共模滤波、信号处理、EMI抑制等高频小电流场合。常见颜色为灰黑色。
    镍锌铁氧体（Ni-Zn Ferrite）: 磁导率较低，但高频特性优异，损耗极小，适用于甚高频（VHF） 以上的射频电路。颜色多为棕色或绿色，同样需以型号为准。
    非晶/纳米晶（Amorphous/Nanocrystalline）:具有极高的磁导率和饱和磁感应强度，损耗极低，性能极佳，但成本高。常用于高性能共模滤波器和精密电流互感器。颜色通常为银白色。

虽然不同材料有常见的颜色（如铁硅铝黑、锰锌灰黑），但颜色并非绝对标准，最终必须以型号和制造商提供的数据为准。

5.  工作频率（Operating Frequency）
    磁芯材料有其最佳的工作频率范围。例如，锰锌铁氧体适用于几十kHz到几MHz，而镍锌铁氧体可用于几MHz到几百MHz。频率过高会导致磁芯损耗（铁损）急剧增加，效率下降。

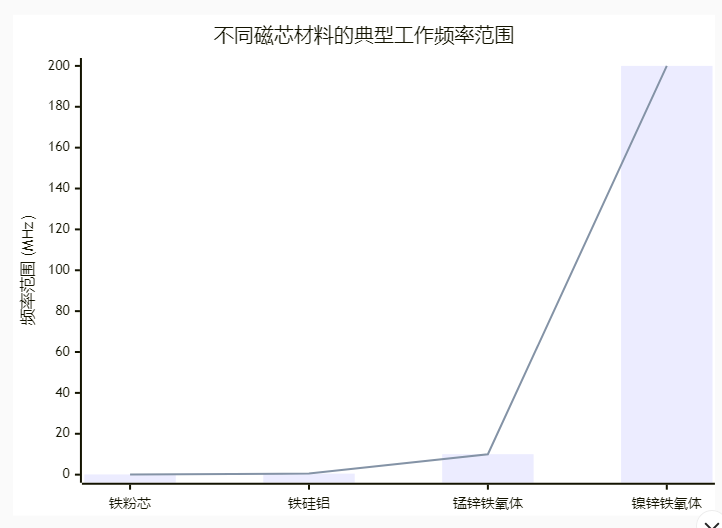

不同磁芯材料有其最佳的工作频率范围。下图清晰地展示了这种对应关系，这是选型的首要依据：

< 200 kHz，大电流：优先考虑铁粉芯或铁硅铝。

200 kHz ~ 1 MHz，功率应用：优先考虑铁硅铝或高性能铁粉芯（如-52材）。

> 100 kHz， EMI滤波/共模抑制：优先选择锰锌铁氧体。

> 10 MHz，射频/高频信号：必须选择镍锌铁氧体。

一般纯DC电路（直流电路）建议：

空间受限的便携设备：优先考虑高频（1MHz ~ 3MHz+），使用小尺寸电感和MLCC电容。

板级非隔离电源：常用范围在300kHz ~ 800kHz，是效率和尺寸的良好平衡点。

大功率/工业电源：优先考虑效率，选择较低频率（100kHz ~ 300kHz），使用大体积但高效率的磁芯材料。

6.  尺寸和机械特性
    外径（OD）、内径（ID）、高度（H）。需要确保能安装在PCB上，并且内径足够让线束或加工设备穿过。
    引脚形式：直针、弯针、焊片等。

7.  铜线

线径是决定电感额定电流（Irms） 和直流电阻（DCR） 的最主要因素。线径越粗，载流能力越强，DCR越低。 必须根据电路的有效值电流（Irms） 来选择线径，并留有余量。可以参考《美国线规（AWG）表》中的电流承载能力（通常按500~700 A/cm²的电流密度进行初步估算）。

绝缘漆耐温等级： 这是关键参数！必须选择绝缘漆耐温等级 > 电感预估工作温度的线材。

常见等级：

Class A (105℃)

Class E (120℃)

Class B (130℃) - 非常常见

Class F (155℃) - 常用于高性能、高温应用

Class H (180℃) - 用于极端高温环境

导体材料：

无氧铜（OFC）： 最常用，导电率高。

铜包铝（CCA）： 重量轻，成本低，但电阻率比纯铜高，相同线径下DCR更大，载流能力和效率较低，不推荐用于功率电感。

利兹线（Litz Wire）： 由多股相互绝缘的细线绞合而成。

优势： 有效 mitigating 趋肤效应（Skin Effect） 和邻近效应（Proximity Effect），显著降低高频交流电阻（ACR）。

应用： 专用于高频工作场合（通常>100kHz），如LLC谐振变换器、射频电感等。虽然成本高，但能极大降低高频损耗。
