一、设计需求与核心参数界定

停车场车位管理系统需实现 “车位占用检测、实时状态显示、剩余车位统计、异常报警” 四大核心功能，适配中小型停车场（20-50 个车位）。选用 STC89C52RC 单片机作为主控，其充足的 I/O 口可连接多组车位检测模块，8K Flash 存储器能存储车位数据与管理程序，11.0592MHz 晶振保障数据采集与指令执行的实时性，避免因延迟导致车位状态误判。
核心性能参数需明确界定：
车位检测：支持 20 个车位同时检测，检测精度≥99%，响应延迟≤100ms，避免车辆进出时状态更新不及时；
状态显示：分区域显示单个车位状态（占用 / 空闲，红灯亮表示占用，绿灯亮表示空闲）与停车场总剩余车位，显示更新频率≥1 次 / 秒；
数据统计：记录当日车辆进出总量、当前占用车位数量，统计误差≤1；
报警功能：车位检测模块故障或车辆超时停放（如超过 24 小时）时，触发声光报警，提醒管理人员处理；
功耗控制：系统待机功耗≤50mA，适配停车场 24 小时不间断运行需求。

二、硬件电路核心模块设计

硬件电路分为六大核心模块，重点保障车位检测精准性与状态显示直观性。
（一）核心控制模块：51 单片机最小系统

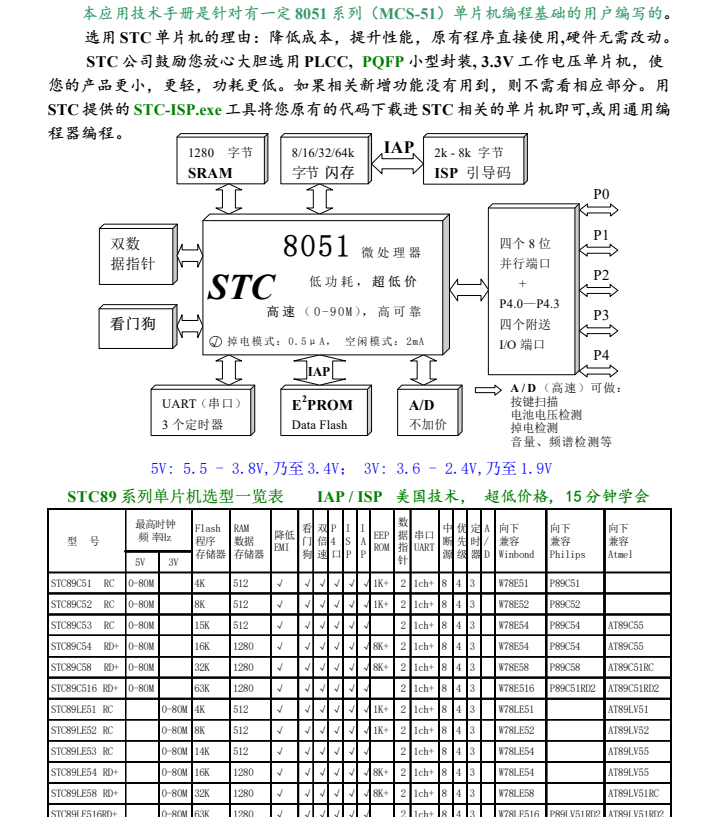

选用 STC89C52RC 单片机，其内置 8K 字节 Flash 存储器，无需额外扩展存储芯片即可存储车位管理程序；时钟电路由 11.0592MHz 晶振与 2 个 30pF 电容组成，为单片机提供稳定时序；复位电路采用 “10μF 电容 + 1kΩ 电阻” 组合，上电时产生 200ms 以上高电平复位信号，确保系统初始化正常。
单片机 I/O 口分配遵循 “高效利用” 原则：P0 口用于驱动总剩余车位显示模块（4 位共阴极数码管），P1 口连接 20 个车位检测模块的信号输入，P2 口控制单个车位状态指示灯（20 个 LED），P3 口连接报警模块与数据统计按键，各引脚预留 10kΩ 上拉电阻接口，避免电平漂移导致的信号异常。
（二）车位检测模块：红外对射传感器
每个车位配备 1 组 E18-D80NK 红外对射传感器，由发射端与接收端组成，分别安装在车位入口与出口两侧。传感器工作电压 5V，检测距离 3-80cm，当车辆驶入车位遮挡红外光线时，接收端输出低电平；车辆驶出后，接收端恢复高电平，通过该电平变化判断车位占用状态。
传感器信号输出端经 RC 滤波电路（1kΩ 电阻 + 1000pF 电容）连接至单片机 P1 口，滤除环境光（如阳光、灯光）与车辆振动产生的杂波干扰；同时在传感器供电端并联 10μF 电解电容，减少电源纹波对检测精度的影响，确保单个车位检测准确率≥99%。
（三）状态显示模块：分区域指示灯与数码管
单个车位状态指示灯：20 个绿色 LED（空闲）与 20 个红色 LED（占用）一一对应 20 个车位，LED 阳极经 220Ω 限流电阻接 5V 电源，阴极接单片机 P2 口。当车位空闲时，对应绿色 LED 亮；车位占用时，红色 LED 亮，绿色 LED 灭，实现单个车位状态的直观提示。
总剩余车位显示：采用 4 位共阴极数码管，通过 74HC573 锁存器驱动，段选引脚（a-g、dp）接单片机 P0 口，位选引脚接 P2 口剩余引脚。数码管实时显示停车场总剩余车位数量（如 “015” 表示剩余 15 个车位），显示响应延迟≤100ms，确保数据实时性。
（四）数据统计与交互模块
数据统计按键：设置 3 个独立按键（P3.0-P3.2），分别实现 “当日数据清零”“车辆进库计数”“车辆出库计数” 功能。按键一端经 10kΩ 上拉电阻接 5V，另一端接单片机引脚，按下时引脚电平拉低，单片机通过检测电平变化触发对应统计逻辑，同时防止误触（短按有效，长按超过 2 秒视为无效）。
数据存储：采用 AT24C02 EEPROM 芯片（I2C 总线通信，SDA 接 P3.3、SCL 接 P3.4），存储当日车辆进出总量与车位占用记录，掉电后数据可保存 10 年以上，避免停车场断电导致统计数据丢失。
（五）报警模块：蜂鸣器与双色 LED
报警模块由有源蜂鸣器与双色 LED（红 / 黄）组成：蜂鸣器经 NPN 三极管（S8050）连接单片机 P3.5 口，工作电压 5V，报警声压≥85dB；双色 LED 阳极经 220Ω 限流电阻接 5V，阴极接 P3.6 口。当车位检测模块故障（如传感器输出电平持续 30 秒不变）或车辆超时停放时，蜂鸣器鸣响，双色 LED 红灯闪烁（频率 1Hz）；按下 “报警复位” 键（P3.7）后，报警停止，LED 恢复常灭状态。
（六）电源模块
采用双供电模式：市电供电时，通过 220V 转 5V/2A 开关电源，经 LM1117-5.0 稳压芯片输出稳定 5V 电压，为单片机、传感器、显示模块供电；备用电源采用 12V 锂电池组，经 DC-DC 降压模块降至 5V，在市电中断时自动切换供电，保障系统持续运行≥4 小时。电源输出端并联 1000μF 电解电容与 0.1μF 陶瓷电容，滤除纹波干扰，避免电压波动影响传感器检测精度。

三、软件程序逻辑设计

软件基于 Keil C51 开发，采用 “中断驱动 + 轮询” 混合架构，确保车位检测、状态显示与数据统计的同步性，核心代码模块化设计，便于后期功能扩展。
（一）软件架构：分层设计
软件分为 “驱动层、功能层、应用层” 三层：驱动层包含红外传感器驱动、显示驱动、EEPROM 驱动，提供标准化函数接口（如Sensor_Read()读取传感器状态、Display_Update()更新显示）；功能层实现车位状态判断、数据统计、报警逻辑；应用层调用各模块功能，实现完整的车位管理流程，各层独立编译，降低调试难度。
（二）核心功能逻辑
车位状态检测与判断：
单片机每 100ms 通过 P1 口轮询读取 20 个红外传感器的输出电平，将电平数据存储在数组park_status[20]中（0 表示空闲，1 表示占用）。若连续 3 次读取某车位传感器电平一致，才确认该车位状态，避免单次杂波导致的误判；同时对比前后两次状态数据，若车位从 “空闲” 变为 “占用”，则车辆进库计数 + 1；从 “占用” 变为 “空闲”，则车辆出库计数 + 1，并更新总剩余车位数量（剩余车位 = 总车位 - 当前占用车位）。
状态显示更新：
单个车位状态：根据park_status[20]数组数据，控制 P2 口对应 LED 引脚电平，车位占用时（park_status[i]=1），红色 LED 亮、绿色 LED 灭；车位空闲时（park_status[i]=0），绿色 LED 亮、红色 LED 灭，每 100ms 更新一次。
总剩余车位：将剩余车位数量转换为 4 位 BCD 码，调用数码管驱动函数Display_Update(remain_park)，更新数码管显示，显示频率与状态检测频率同步，确保数据一致。
数据统计与存储：
当日车辆进库总量in_count与出库总量out_count实时存储在单片机 RAM 中，每小时通过 I2C 协议写入 AT24C02 EEPROM，防止突然断电导致数据丢失；按下 “当日数据清零” 键时，in_count与out_count重置为 0，并同步更新 EEPROM 数据。同时通过定时器 0（1 秒中断）记录车辆停放时间，若某车位占用时间超过 24 小时（86400 秒），置位超时报警标志，触发报警模块。
故障报警逻辑：
定时器 1（30 秒中断）检查各车位传感器状态，若某传感器输出电平连续 30 秒不变（既不随车辆进出变化，也不是稳定的空闲 / 占用状态），判定为传感器故障，置位故障报警标志，触发声光报警；管理人员按下 “报警复位” 键后，清除报警标志，报警停止，同时在数码管闪烁显示故障车位编号（如 “Err05” 表示 5 号车位传感器故障），便于快速排查。
（三）低功耗优化
软件采用 “间歇工作” 策略：单片机每 100ms 完成一次车位检测、状态更新后，若停车场无车辆进出（in_count与out_count连续 5 分钟无变化），则进入掉电模式，此时单片机电流从正常工作的 30mA 降至 1mA 以下；车位传感器保持低功耗工作模式（电流≤10mA / 个），通过外部中断（传感器电平变化时触发）唤醒单片机，唤醒后快速完成状态更新，随即再次进入低功耗模式，平衡功耗与响应速度。

四、系统调试与性能优化

调试分为 “模块单独测试”“系统联调”“性能优化” 三步，确保系统稳定可靠运行。
（一）模块单独测试
车位检测模块测试：
用纸板模拟车辆遮挡红外传感器，用示波器测量传感器输出电平，确认遮挡时输出低电平（≤0.5V），移除纸板后恢复高电平（≥4.5V），连续测试 100 次，检测准确率需≥99%；若存在误判，调整传感器安装角度（确保红外光线无偏移）或增加遮光罩，减少环境光干扰。
显示模块测试：
向数码管写入测试数据（如 “020” 表示总车位 20 个），观察显示是否清晰、无乱码；手动模拟 10 个车位占用，检查对应红色 LED 是否亮，绿色 LED 是否灭，剩余车位数码管是否显示 “010”，显示更新延迟需≤100ms。
报警模块测试：
断开某车位传感器接线，模拟传感器故障，观察蜂鸣器是否鸣响，双色 LED 是否红灯闪烁，数码管是否显示故障车位编号；按下 “报警复位” 键，确认报警是否停止，故障提示是否清除。
（二）系统联调
功能完整性测试：
模拟 20 辆车辆依次进出停车场，记录车辆进库 / 出库计数与剩余车位数量，统计误差需≤1；测试车辆超时停放（设置超时时间为 1 分钟），确认超时后是否触发报警；模拟市电中断，检查备用电源是否自动切换，系统是否正常运行，数据是否丢失。
稳定性测试：
系统连续运行 72 小时，每小时记录一次车辆进出总量、当前占用车位数量与标准统计数据（人工计数）的偏差，确保误差≤1；同时监测各模块工作状态，无死机、显示乱码或报警误触发现象。
（三）性能优化
抗干扰优化：
在红外传感器信号线路上包裹屏蔽层，减少停车场电机（如道闸电机）产生的电磁干扰；在单片机电源端增加 TVS 瞬态抑制二极管，防止雷击或电网电压突变损坏芯片。
响应速度优化：
优化车位检测轮询逻辑，采用 “分组轮询”（将 20 个传感器分为 4 组，每组 5 个，依次轮询），减少单次轮询时间；简化显示驱动代码，删除冗余指令，将显示更新延迟从 100ms 降至 50ms。

五、功能拓展与应用场景

（一）功能拓展方向
道闸联动控制：
增加直流电机驱动模块（接 P3 口剩余引脚），连接停车场入口与出口道闸，当检测到有空余车位时，入口道闸自动抬起；车辆出库后，出口道闸自动关闭，实现 “车位检测 - 道闸控制” 联动，减少人工操作。
LCD 大屏显示：
替换单个车位 LED 指示灯为 12864 LCD 屏，除显示车位状态外，还可显示车辆停放时间、缴费金额（对接收费系统），提升停车场服务体验；同时在停车场入口安装 LCD 屏，显示总剩余车位与空闲车位分布，引导车主快速找位。
无线数据传输：
接入 NRF24L01 无线模块（接 P3 口），与管理人员手机 APP 通信，实时推送车位状态、故障报警信息；支持 APP 远程查看车辆进出记录与缴费情况，实现停车场 “无人化管理”。
（二）典型应用场景
小区地下停车场：
适配 20-30 个车位的小区停车场，通过分区域 LED 指示灯帮助业主快速识别空闲车位，数据统计功能便于物业核算停车场收入，故障报警功能减少设备维护成本。
商场地面停车场：
扩展至 50 个车位，结合 LCD 大屏显示空闲车位分布，提升车主找位效率；超时报警功能可防止车辆长期占用车位，保障停车场周转效率。
校园停车场：
接入校园一卡通系统，通过红外传感器检测车辆进出，同步记录车主一卡通信息，实现 “车位占用 - 费用扣除” 自动关联，简化缴费流程。

六、结语

基于 51 单片机的停车场车位管理系统，通过 “红外检测 + 分区域显示 + 数据统计” 的软硬件协同设计，实现了停车场车位的高效管理，相比传统人工管理模式，大幅提升了车位利用率与管理效率，降低了人工成本。设计中，红外传感器的高精度检测保障了车位状态判断的准确性，模块化软件架构便于后期功能拓展，双供电模式确保系统 24 小时稳定运行。
该设计的核心价值在于 “低成本与实用性”，采用通用元器件，总成本控制在 200 元以内，适合中小型停车场改造；同时涵盖了单片机 I/O 口控制、传感器应用、数据存储、中断处理等核心技术，是电子信息类专业学生综合实训的典型案例。未来可进一步融入物联网技术，通过云平台实现多停车场数据联网管理，为智慧停车场建设提供基础框架。
