一、项目背景与意义​

在智能家居、远程控制等领域，红外信号的应用十分广泛。比如我们日常使用的电视遥控器、空调遥控器，都是通过发射红外信号来实现对设备的控制。

二、硬件选型与原理​

（一）硬件清单​

VS1838B 红外接收头、红外遥控器( NEC 编码格式)

三、软件准备与代码解析

（一）软件工具

红外解码库：为了简化红外信号解码的程序编写，我们可以使用第三方的红外解码库，例如 “IRremote” 库。该库支持多种常见的红外编码格式（如 NEC、Sony、RC5、RC6 等），提供了丰富的函数接口，方便我们读取和解析红外信号。安装 “IRremote” 库的方法如下：打开 Arduino IDE，点击 “项目” 菜单，选择 “加载库”，再点击 “管理库”，在弹出的 “库管理器” 对话框中，在搜索框输入 “IRremote”，找到对应的库后，点击 “安装” 即可完成安装。

（二）库函数准备

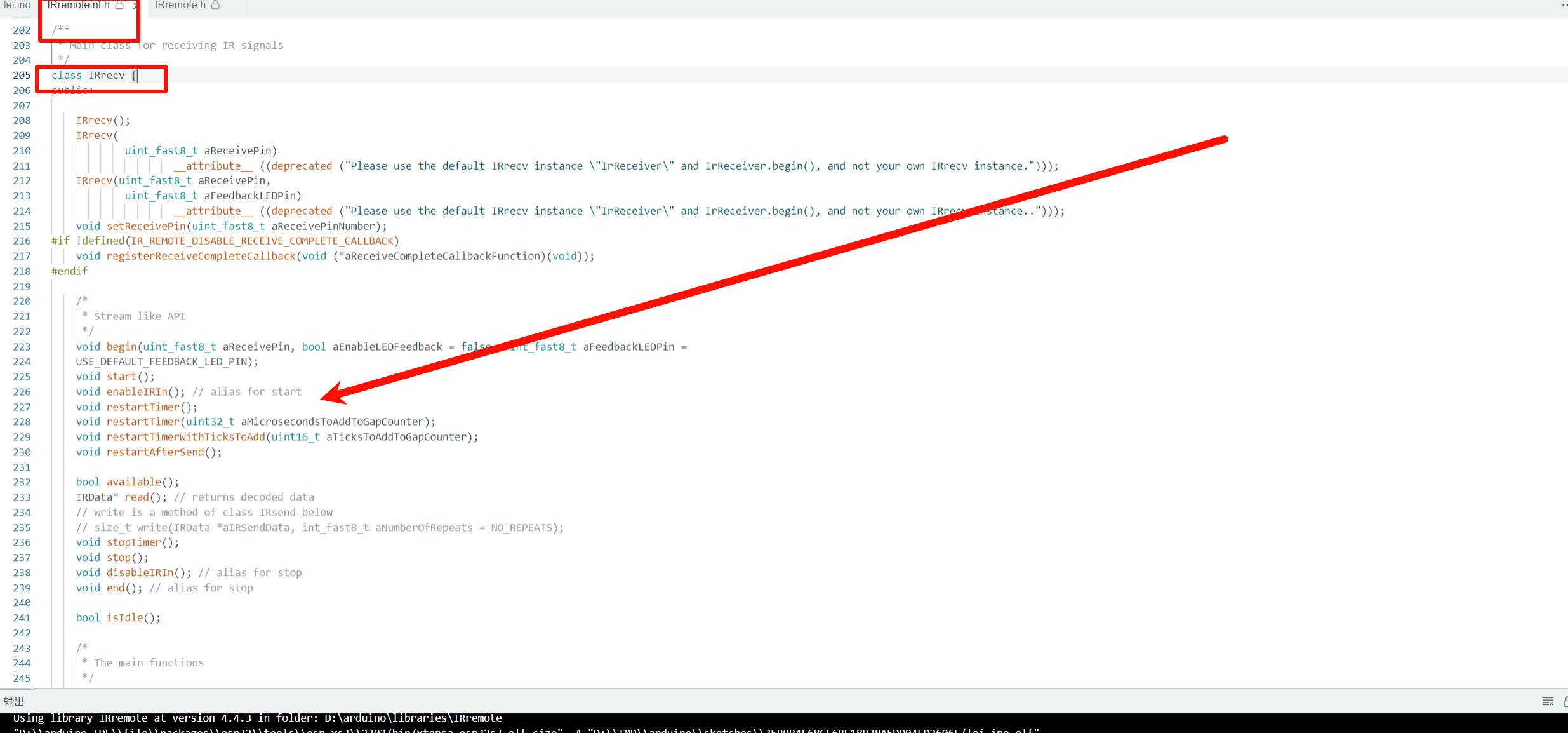

如图当你下载好官方的库之后，可以进入库查看库函数。对于Arduino快速开发，很多常用模块都能直接找到库使用。在红色箭头处，可以看到相应的库函数。到时候直接调用库函数就行。

(二）学习使用IRremoteInt红外库函数

在学习函数前，需先了解 2 个关键数据结构 —— 它们是函数操作的数据载体：

数据结构	作用	核心字段（常用）
IRData	存储解码后的红外信号数据（新版本核心结构，替代旧版decode_results）	protocol（协议类型，如NEC/RC5）、address（设备地址）、command（控制命令）
decode_results	旧版解码结果结构（已 deprecated，兼容旧代码用）	value（旧版命令值）、bits（数据位数）、isRepeat（是否为重复信号）

1. 检查是否有信号：available()

• 函数原型：bool available()
• 作用：判断是否接收到可解码的红外信号，返回true表示有可用信号，false表示无。
• 使用场景：在loop()中轮询，有信号时再执行解码，避免无效计算。
• 示例：

  void loop() {
    if (IrReceiver.available()) { // 有信号时解码
      IrReceiver.decode(); // 执行解码
      // 后续处理解码结果...
    }
  }


3. 解码信号：decode()

• 函数原型：bool decode()（新版本） / bool decode(decode_results *aResults)（旧版，已废弃）
• 作用：对接收的原始红外信号进行解码，将结果存入IrReceiver.decodedIRData（新版本核心字段）。
• 返回值：true表示解码成功，false表示解码失败（如信号不匹配已知协议）。
• 关键说明：
  解码成功后，通过IrReceiver.decodedIRData获取详细信息，例如：

• IrReceiver.decodedIRData.protocol：协议类型（如NEC/RC5/SONY）；
  IrReceiver.decodedIRData.address：设备地址（红外遥控器的 “设备标识”）；
  IrReceiver.decodedIRData.command：控制命令（如 “电源键”“音量 +” 对应的数值）。

• 示例：

  if (IrReceiver.decode()) {
    Serial.print("协议: ");
    switch(IrReceiver.decodedIRData.protocol) {
      case NEC: Serial.println("NEC"); break;
      case RC5: Serial.println("RC5"); break;
      default: Serial.println("未知");
    }
    Serial.print("地址: 0x");
    Serial.print(IrReceiver.decodedIRData.address, HEX); // 十六进制输出地址
    Serial.print(" 命令: 0x");
    Serial.println(IrReceiver.decodedIRData.command, HEX); // 十六进制输出命令
  }


4. 准备接收下一个信号：resume()

• 函数原型：void resume()
• 作用：重置接收器状态，清空当前解码结果，准备接收下一个红外信号。
• 必须调用：每次decode()成功后，若需继续接收信号，必须调用resume()，否则后续无法接收新信号。
• 示例：

  if (IrReceiver.decode()) {
    // 处理解码结果...
    IrReceiver.resume(); // 重置，准备接收下一个信号
  }


三、红外发送核心函数（IRsend类）

IRsend类负责生成并发送指定协议的红外信号，核心函数围绕 “初始化→发送指定协议信号” 设计：

1. 初始化发送器：begin()

• 函数原型：

无预设发送引脚时：void begin(uint_fast8_t aSendPin, bool aEnableLEDFeedback = false, uint_fast8_t aFeedbackLEDPin = USE_DEFAULT_FEEDBACK_LED_PIN)
有预设发送引脚（定义IR_SEND_PIN）时：void begin(bool aEnableLEDFeedback = false, uint_fast8_t aFeedbackLEDPin = USE_DEFAULT_FEEDBACK_LED_PIN)

• 作用：初始化红外发送器，绑定发射引脚（如红外 LED 的引脚）、配置反馈 LED（可选）。
• 参数说明：
  • aSendPin：红外 LED 的控制引脚（如3）；
  • 其他参数同IRrecv::begin()（反馈 LED 配置）。
• 硬件注意：红外 LED 需串联 220Ω 限流电阻，避免烧毁。
• 示例：

  #include <IRremote.hpp>
  #define IR_SEND_PIN 3 // 红外LED接3脚
  void setup() {
    IrSender.begin(IR_SEND_PIN); // 初始化发送器
  }


2. 发送 NEC 协议信号：sendNEC()

• 函数原型：

• void sendNEC(uint16_t aAddress, uint16_t aCommand, int_fast8_t aNumberOfRepeats = NO_REPEATS)

• 作用：发送NEC 协议的红外信号（最常用的红外协议，如电视、空调遥控器多采用）。
• 参数说明：

• aAddress：设备地址（需与接收端匹配，如0x00）；
• aCommand：控制命令（如 “电源” 对应0x12，“音量 +” 对应0x14）；
• aNumberOfRepeats：重复发送次数（默认NO_REPEATS=0，即发送 1 次；设为2则发送 1 次原始信号 + 2 次重复信号）。

• 示例：发送 “NEC 协议，地址 0x00，命令 0x12” 的信号（模拟按 “电源键”）：

  void loop() {
    IrSender.sendNEC(0x00, 0x12, 0); // 地址0x00，命令0x12，不重复
    Serial.println("已发送NEC信号");
    delay(2000); // 每2秒发送一次
  }

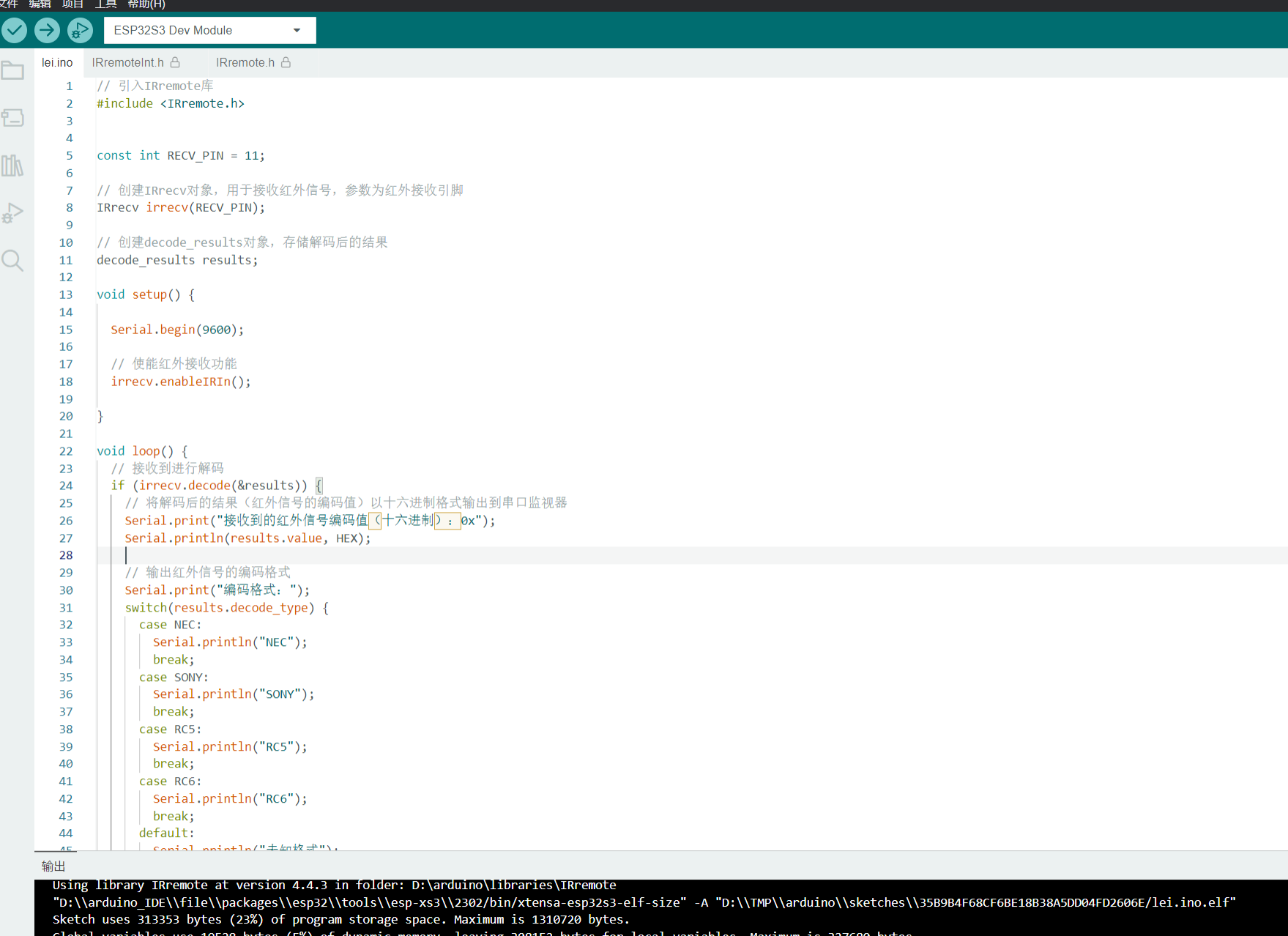

需要编写的代码

// 引入IRremote库
#include <IRremote.h>


const int RECV_PIN = 11;

// 创建IRrecv对象，用于接收红外信号，参数为红外接收引脚
IRrecv irrecv(RECV_PIN);

// 创建decode_results对象，存储解码后的结果
decode_results results;

void setup() {

  Serial.begin(9600);

  // 使能红外接收功能
  irrecv.enableIRIn();

}

void loop() {
  // 接收到进行解码
  if (irrecv.decode(&results)) {

    Serial.print("接收到的红外信号编码值（十六进制）：0x");
    Serial.println(results.value, HEX);

    // 输出红外信号的编码格式
    Serial.print("编码格式：");
    switch(results.decode_type) {
      case NEC:
        Serial.println("NEC");
        break;
      case SONY:
        Serial.println("SONY");
        break;
      case RC5:
        Serial.println("RC5");
        break;
      case RC6:
        Serial.println("RC6");
        break;
      default:
        Serial.println("未知格式");
        break;
    }

    // 输出红外信号的脉冲数
    Serial.print("脉冲数：");
    Serial.println(results.rawlen);

    // 换行，使串口监视器上的输出更清晰
    Serial.println();

    // 准备接收下一次红外信号
    irrecv.resume();
  }
}
