前言

在科技飞速发展的当下，嵌入式产品早已渗透到生活的方方面面，小到智能手环，大到工业控制设备，其开发过程却往往不为大众所熟知。嵌入式产品开发并非简单的软硬件堆砌，而是一个系统性、多环节紧密衔接的复杂工程。今天，我就结合一份专业文档，带大家全面拆解嵌入式产品从需求萌芽到获取市场“通行证”的全流程，帮你理清每个关键环节的核心要点。

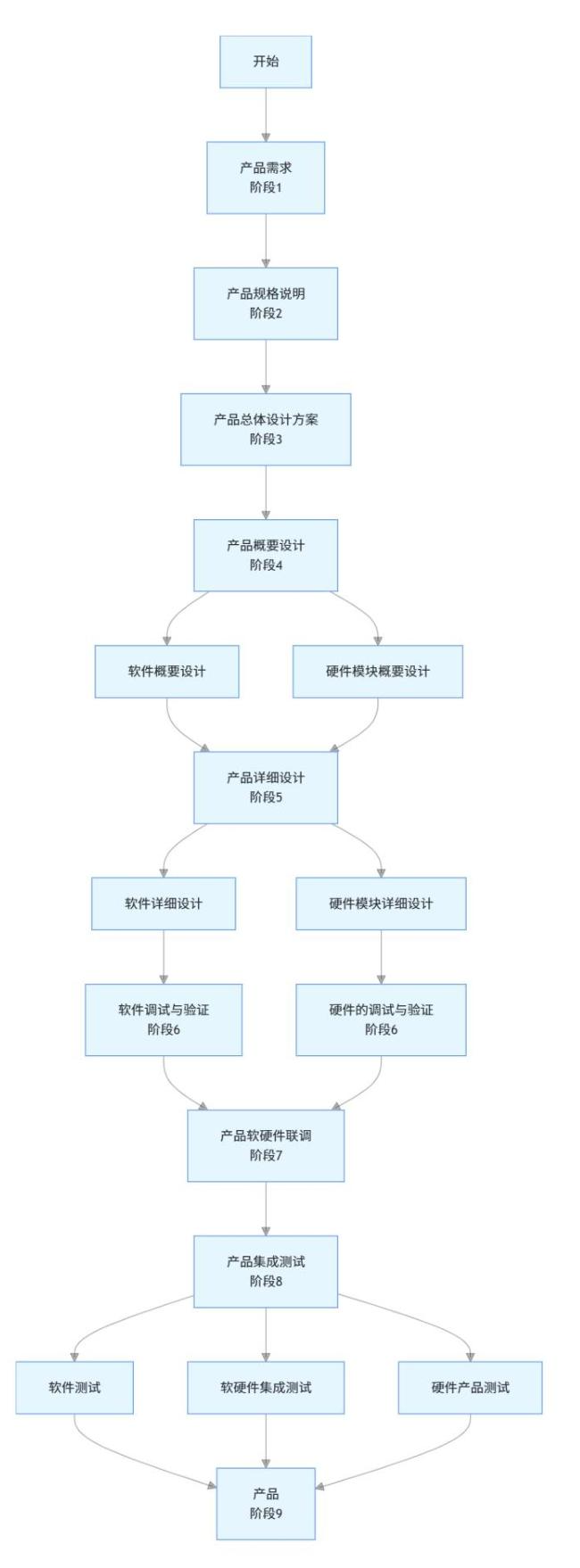

流程图

一、需求与设计：锚定方向，筑牢开发基石

如果把嵌入式产品开发比作盖房子，那需求与设计就是“打地基”和“画蓝图”的阶段，方向错了，后续所有努力都可能白费。这个阶段主要分为需求定义和方案架构设计两大核心环节。

（一）需求定义：精准抓住产品“核心灵魂”

需求定义是开发的起点，也是决定产品能否满足市场需求的关键。这一步不能只靠开发团队“拍脑袋”，而需要联合客户、市场、技术等多部门协同，从四个维度深入挖掘需求：

• 功能需求：明确产品“能做什么”。比如一款智能温湿度传感器，核心功能就是实时采集温湿度数据、本地存储并上传至云端，这些都要逐一梳理，避免遗漏关键功能。
• 性能指标：让需求“可量化”。不能只说“反应快”，而是要明确“数据采集间隔≤1秒”“云端上传延迟≤500ms”；也不能只说“稳定”，要定义“连续工作无故障时间≥1000小时”，这些量化指标是后续设计和测试的依据。
• 成本预算：给开发“划红线”。要根据产品的市场定位（是高端工业级还是消费级）和目标售价，反推硬件元器件、生产工艺等各环节的成本上限。比如消费级产品可能要控制单颗芯片成本在10元以内，这就需要在选型时平衡性能与价格，避免过度设计导致成本失控。
• 应用场景：思考产品“在什么环境用”。如果产品要在工业车间使用，就要考虑高温、高粉尘环境对硬件的影响；如果是穿戴设备，就要兼顾轻量化、低功耗。不同场景的需求差异，会直接影响后续的方案设计。

最终，这些需求要汇总成一份详尽的《需求规格说明书》，就像给开发团队一本“操作手册”，确保所有人都对产品目标有清晰认知。

（二）方案架构设计：规划技术“实现路径”

有了明确的需求，接下来就要设计“怎么干”——从硬件和软件两方面搭建产品架构，画出具体的技术蓝图。

1. 硬件方案：打造产品“物理骨架”

硬件是嵌入式产品的“身体”，方案设计要围绕需求选择合适的硬件模块，确保功能落地：

• 处理器选型：根据性能需求挑“大脑”。如果是简单的LED控制设备，8位单片机（如51系列）就足够；如果是需要运行复杂算法的智能摄像头，就需要选择ARM架构的高性能处理器（如STM32H7系列）。
• 模块配置：搭配“器官”实现功能。比如要实现定位功能，就需要选GPS/北斗模组；要实现无线通信，就需要蓝牙、Wi-Fi或LoRa模组；存储数据则要选SD卡或Flash芯片，所有模块都要与处理器兼容。
• 电源与接口设计：保障“血液循环”和“对外沟通”。电源设计要稳定，避免电压波动影响设备运行（比如用LDO稳压器或DC-DC模块）；接口设计要满足交互需求，比如工业设备可能需要RS485接口，消费设备可能需要USB-C接口。
• 输出成果：把设计“画出来”。最终要绘制详细的硬件原理图（标注元器件型号、参数）、PCB设计草图（规划元器件布局、走线规则），明确关键参数和设计约束，为后续硬件开发提供依据。

2. 软件方案：赋予产品“智能内核”

软件是嵌入式产品的“灵魂”，决定了产品能否灵活实现功能：

• 系统选型：选对“操作系统”。如果功能简单（如单按键控制LED），用裸机开发（直接操作寄存器）即可，节省资源；如果功能复杂（如需要多任务调度、实时响应），就要选择实时操作系统（RTOS），比如FreeRTOS、uC/OS；如果需要运行Linux生态的软件，还可以选择嵌入式Linux系统。
• 开发规划：明确“开发工具和分工”。确定开发语言（C语言是嵌入式开发的主流，复杂场景可能用到C++）、软件框架，划分模块——比如底层驱动模块（负责和硬件交互）、应用层模块（负责业务逻辑，如数据处理、人机交互）。
• 输出成果：形成“软件说明书”。绘制软件架构图（展示模块间的调用关系）、编写模块功能说明文档，明确每个模块的功能、输入输出参数和交互逻辑，让开发团队能按图索骥。

二、开发与调试：技术落地，验证功能可行性

需求和设计方案确定后，就进入了“动手干”的阶段——开发硬件、编写软件，再通过调试解决问题，确保每个环节都能按预期工作。

（一）硬件开发：从图纸到实物的“蜕变”

硬件开发要经历“设计→打样→调试”三个环节，把原理图变成能实际工作的电路板：

1. 原理图与PCB设计：在电脑上完成“图纸细化”。用专业软件（如Altium Designer、KiCad）绘制最终的原理图，确保元器件连接正确；再进行PCB设计，考虑电磁兼容（EMC）、散热等问题，比如高频信号线要短而直，电源走线要粗，避免干扰。
2. PCB打样与物料采购：把图纸“变成实物”。联系PCB厂家进行打样（一般先做几片样品测试），同时根据BOM表（物料清单）采购元器件（如处理器、电阻、电容、模组等），要注意元器件的型号、封装是否与设计一致。
3. 硬件调试与测试：给硬件“体检”。拿到打样的PCB和元器件后，先进行焊接（手工焊接或贴片），然后用万用表、示波器等工具调试——比如测量电源电压是否稳定、检查元器件是否正常工作、测试接口是否能正常通信，排除短路、虚焊等问题。

（二）软件开发：赋予产品“思考能力”

软件开发是实现产品功能的核心，要分层次开发，再通过测试确保稳定：

• 底层驱动开发：搭建“软硬件桥梁”。编写处理器外设（如GPIO、UART、SPI）的驱动程序，让软件能控制硬件；同时开发传感器、通信模组的驱动，比如让温湿度传感器能把数据传给处理器，让Wi-Fi模组能连接网络，确保软硬件高效交互。
• 应用层开发：实现“业务逻辑”。根据需求开发具体功能，比如数据处理（对采集的温湿度数据进行滤波、校准）、人机交互（设计LCD显示界面、按键响应逻辑）、网络通信（把数据上传到云端、接收云端指令）；还可以开发调试工具（如串口调试助手），方便后续排查问题。
• 软件测试：给软件“找茬”。依次进行单元测试（测试单个函数、模块是否正确）、集成测试（测试多个模块协同工作是否正常）、压力测试（模拟高并发、长时间运行场景），验证软件功能的正确性和稳定性，发现bug后及时修复。

（三）软硬件联调：实现“系统协同”

硬件和软件单独调试通过后，就要进行“联调”——把两者集成到一起，测试整机功能：

• 重点排查兼容性问题，比如硬件的时序（如数据传输的时钟频率）是否与软件匹配、接口协议（如I2C、UART的通信格式）是否一致；
• 模拟实际使用场景，测试产品的完整功能，比如智能传感器是否能采集数据、上传云端、接收指令并执行，确保所有功能都符合《需求规格说明书》的要求。

三、试产与认证：从样品到商品的“最后一公里”

开发调试完成后，产品还不能直接批量生产，需要通过试产验证生产可行性，再通过认证获取市场“准入证”，这是从“样品”到“商品”的关键一步。

（一）试产准备：做好“生产前筹备”

试产不是盲目开工，需要先整理好技术文件，为小批量生产提供支持：

• 硬件方面：提供RF测试架（用于测试无线通信性能）、烧录夹具（方便批量烧录固件）；
• 软件方面：提供固件镜像（要烧录到硬件的程序文件）、烧录工具和详细的烧录流程说明，确保生产人员能顺利操作。

（二）小批量试产：验证“生产可行性”

试产一般先生产几十到几百台，重点跟踪生产过程中的关键数据：

• 生产效率：比如PCB贴片良率（多少电路板贴片无问题）、组装效率（每小时能组装多少台）、固件烧录成功率；
• 产品质量：对试产的产品进行全功能测试（验证所有功能正常）、老化测试（让产品连续运行几十甚至几百小时，测试稳定性），检测产品的性能和可靠性。

（三）试产总结与改进：优化“生产工艺”

试产结束后，要编写试产报告：

• 分析问题：比如贴片良率低是因为PCB设计不合理，还是贴片工艺有问题；
• 提出解决方案：比如修改PCB的焊盘设计，或调整贴片的温度参数；
• 评估量产条件：判断产品是否已经满足批量生产的要求，若还有问题则继续优化，直到符合标准。

（四）产品认证：获取“市场通行证”

不同国家和地区对电子产品有不同的准入要求，必须通过相应认证才能上市：

• 欧洲市场：需要CE认证（证明产品符合欧盟安全、健康、环保标准）；
• 全球多数市场：需要符合RoHS认证（限制电子设备中有害物质的使用，如铅、汞）；
• 医疗设备：需要通过CFDA认证（中国）或FDA认证（美国），确保产品安全有效。

提交认证申请后，要配合认证机构进行测试（如EMC测试、安全测试）和审核，最终获取认证证书，产品才能合法进入目标市场。

总结

嵌入式产品开发是一个“环环相扣、步步为营”的过程，从需求定义到认证落地，每个阶段都不能掉以轻心——需求错了会“跑偏”，设计差了会“返工”，调试漏了会“留隐患”，认证缺了会“无法上市”。希望这篇文章能帮你理清嵌入式开发的全流程，无论是刚入行的新手，还是需要对接开发的产品经理，都能从中找到自己需要的信息。

如果你有嵌入式开发的相关经历，或者对某个环节有疑问，欢迎在评论区留言交流，我们一起探讨嵌入式领域的技术与实践！
