一、CAN/CAN FD”特点

1. 实时性：通信延迟可低至微秒级，满足电机控制、步态调整的实时要求；
2. 可靠性：自带错误检测（ CRC 校验、位错误重发 ），即使在机器人运动的电磁干扰环境下也不易丢包；
3. 多节点性：一条总线可连接 30 + 节点（CAN FD 支持更多），无需像串口那样 “一对一” 布线，简化机器人内部线路；
4. 灵活性：支持 “广播”（一个节点发数据，所有节点可接收），比如 IMU 的姿态数据可同时发给主控和电机模块，无需重复传输。

二、掌握 CAN/CAN FD 的核心基础概念

术语	核心含义
总线（Bus）	一条物理线路（通常是 “CAN_H”“CAN_L” 双绞线），连接机器人的所有 CAN 节点（电机、传感器、主控）
节点（Node）	每个需要通信的模块（每一个电机驱动器），每个节点有唯一的 “节点 ID”（用于识别发送 / 接收方）
报文（Message）	通信的基本单位，包含 “ID（标识报文类型，如‘电机 1 转速指令’）+ 数据（如 1000rpm 的数值）+ 校验位”
波特率	通信速度，CAN 常用 250kbps/500kbps（低速，适合长距离），CAN FD 支持 1Mbps+（高速，适合短距离高带宽）
显性 / 隐性位	总线仲裁机制（简单理解：多个节点同时发数据时，“显性位” 优先，避免冲突，比如紧急停车指令优先）

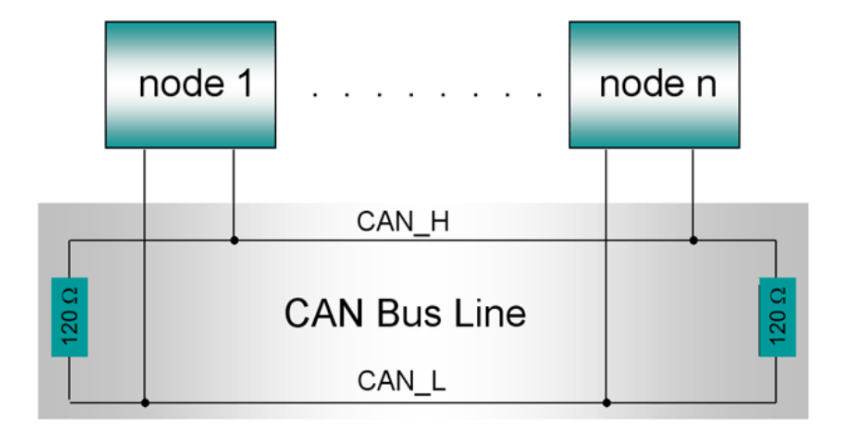

（注：所有节点的 CAN_H 连在一起，CAN_L 连在一起，终端电阻接在总线最两端的节点上）

三、CAN 总线的物理层核心：时序与信号定义

CAN 总线的物理时序围绕 “总线电平、位时序、总线仲裁” 三大核心，这是解析 CAN 信号的基础。首先明确物理层的硬件前提：

• 总线拓扑：采用 “双绞线”（CAN_H、CAN_L 两根差分线），终端需接 120Ω 匹配电阻（减少信号反射）；
• 电平标准：通过 CAN_H 与 CAN_L 的电压差判断总线状态（而非单根线的绝对电平，抗干扰能力远强于 I2C 的单端信号）。

1. 总线电平与时序：显性 / 隐性状态(可同时在系统存在  )

CAN 总线只有两种状态，其电平与时序是 “位传输” 的最小单元：

总线状态	CAN_H 电压（典型值）	CAN_L 电压（典型值）	差分电压（Vdiff）	物理意义
显性（Dominant）	3.5V	1.5V	≈2V	表示 “0”，优先级高（多主竞争时，显性状态会覆盖隐性状态）
隐性（Recessive）	2.5V	2.5V	≈0V	表示 “1”，优先级低

• 时序关键：一个 “位” 的传输时间由 “显性 / 隐性状态的持续时长” 决定，所有节点必须同步到总线的位时序（否则会出现位错误）。

2 位时序：解析 “一个位” 的时间构成

CAN 的 “位时序” 是物理层的核心，定义了 “一个位” 如何被分割为多个时间段，用于节点的同步、采样与错误检测。无论 CAN 2.0A/B（标准 / 扩展帧）还是 CAN FD（高速帧），位时序的基本结构一致，仅参数（如位速率）不同。将一个 “位” 划分为同步段（SS）、传播时间段（PTS）、相位缓冲段 1（PBS1）、相位缓冲段 2（PBS2） 。

一个完整的 “位” 由 4 个时间段组成，总时长 = 位速率的倒数（如 500kbps 的位时长 = 2μs）：

时间段	作用	典型占比（以 500kbps 为例）
同步段（SYNC_SEG）	所有节点通过 “总线电平跳变” 实现同步（必须是 1 个时间量子 TQ）	1TQ（如 0.25μs，TQ = 位时长 / 8）
传播段（PROP_SEG）	补偿总线传输延迟（含线缆延迟、节点输入延迟），可配置为 1~8TQ	2TQ（0.5μs）
相位缓冲段 1（PH1）	用于调整采样点位置，可配置为 1~8TQ（出错时可延长）	2TQ（0.5μs）
相位缓冲段 2（PH2）	补充 PH1 的调整，可配置为 1~8TQ（出错时可缩短）	3TQ（0.75μs）

• 关键概念：采样点（Sample Point）
  采样点是节点读取总线电平（判断 “0” 或 “1”）的时刻，位置 = SYNC_SEG + PROP_SEG + PH1，通常位于 “位时长的 75% 左右”（如上例中，采样点在 1+2+2=5TQ 处，对应 1.25μs，占 2μs 位时长的 62.5%，符合 CAN 规范的 50%~90% 要求）。
  采样点的准确性直接影响解析正确性 —— 若节点采样点偏移，可能将 “显性 0” 误读为 “隐性 1”，导致帧错误。

3. 总线仲裁时序：多主节点的 “非破坏性竞争”

CAN 是多主总线（所有节点均可主动发帧），当多个节点同时发帧时，通过 “仲裁段” 的时序竞争决定谁优先占用总线，核心是 “显性 0 压制隐性 1”，且竞争过程不破坏已传输的正确位（这是 CAN 高可靠的关键）。

仲裁时序逻辑（以标准帧为例）：

1. 所有节点在 “总线空闲”（隐性 1 持续≥11 位）后，同时开始发送 “帧起始”（1 位显性 0）；
2. 紧接着发送 “仲裁段”（标准帧为 11 位 ID，扩展帧为 29 位 ID）：
   • 每个节点逐位比较自己发送的位与总线上的位：
     • 若自己发 “1”（隐性），但总线上是 “0”（显性）→ 说明有优先级更高的节点（发 0），立即停止发帧，切换为接收模式；
     • 若自己发 “0”（显性），总线上也是 “0”→ 继续发下一位；
3. 当某节点发完所有仲裁位后，总线上仍无更高优先级的 “0”→ 赢得仲裁，独占总线发送后续数据。

• 时序示例：节点 A 发 ID=0x001（二进制00000000001），节点 B 发 ID=0x002（00000000010）：
  第 10 位时，A 发 “0”、B 发 “0”→ 继续；第 11 位时，A 发 “1”、B 发 “0”→ 总线显 “0”，A 检测到不匹配，停止发送；B 继续发送，赢得仲裁。

二、CAN 帧结构与解析逻辑：从时序到数据

理解物理时序后，解析 CAN 的核心是 “按帧结构拆解位流”——CAN 帧分为 “数据帧、远程帧、错误帧、过载帧”，其中数据帧是最常用的（占 99% 以上场景），以下以 CAN 2.0B 扩展数据帧为例，拆解解析步骤。

1. CAN 扩展数据帧的结构（共 47~67 位）

字段	位数	作用	解析关键
帧起始（SOF）	1	标志帧开始，固定为 “显性 0”	检测到总线从隐性 1 跳变为显性 0，触发帧解析开始
仲裁段	29	29 位扩展 ID（含 1 位 IDE=1，区分标准 / 扩展帧）	逐位解析 ID，判断帧的优先级（ID 越小，优先级越高）
控制段	6	1 位 RTR（0 = 数据帧，1 = 远程帧）+ 4 位 DLC（数据长度，0~8 字节）+ 1 位保留位	解析 DLC，确定后续 “数据段” 的字节数（如 DLC=3，说明数据段有 3 字节）
数据段	8×DLC	实际传输的数据（0~8 字节，CAN FD 支持 0~64 字节）	按字节顺序解析（如 DLC=2，位流对应 2 个 8 位字节，转换为十进制 / 十六进制）
CRC 段	15	循环冗余校验（检测帧传输错误）	接收端计算数据段的 CRC 值，与接收到的 CRC 段对比，不一致则判定为 CRC 错误
CRC 界定符	1	固定为 “隐性 1”（分隔 CRC 段与 ACK 段）	若检测到显性 0，判定为格式错误
ACK 段	2	1 位 ACK 槽（发送端发隐性 1，接收端正确则发显性 0）+ 1 位 ACK 界定符（隐性 1）	若 ACK 槽为隐性 1，说明无节点正确接收，判定为 ACK 错误
帧结束（EOF）	7	固定为 “隐性 1”（标志帧结束）	若检测到显性 0，判定为格式错误

2. 解析流程：从物理信号到有效数据

以 “示波器捕获 CAN 总线信号” 或 “CAN 控制器（如 SJA1000）接收数据” 为例，解析步骤如下：

1. 信号预处理：
   差分接收器（如 TJA1050）将 CAN_H/CAN_L 的差分信号转换为单端数字信号（显性 0 / 隐性 1），滤除高频噪声；
2. 同步与位时序恢复：
   接收节点通过 “SYNC_SEG” 的电平跳变，同步到总线的位时序（校准本地 TQ 时钟），确定采样点位置；
3. 帧起始检测：
   连续检测到 “1 位显性 0”（SOF），且前一状态为 “总线空闲”（≥11 位隐性 1），开始接收后续字段；
4. 字段拆解与校验：
   • 按帧结构逐字段解析（仲裁段→控制段→数据段→CRC 段→ACK 段→EOF）；
   • 每一步校验字段格式（如 CRC 值、ACK 响应、EOF 的 7 位隐性 1），若出错则触发 “错误帧”（发送显性 0 序列，通知所有节点）；
5. 数据提取与应用：
   若帧无错误，从 “数据段” 中按 DLC 指定的长度提取字节数据（如 DLC=4，提取 4 字节数据，根据应用协议（如 CANopen、J1939）转换为实际含义，如 “转速 = 0x03E8 → 1000rpm”）。

三、CAN 与 I2C 的物理时序 / 解析差异（对比表）

为更清晰区分两者，下表总结核心差异：

对比维度	CAN 总线	I2C 总线
物理层信号	差分信号（CAN_H/CAN_L），抗干扰强	单端信号（SDA/SCL），抗干扰弱
位时序核心	位 = SYNC+PROP+PH1+PH2，依赖采样点同步	位 = 高电平 + 低电平，依赖 SCL 时钟边沿同步
主从关系	多主式（所有节点可主动发帧，仲裁竞争）	主从式（仅主节点产生 SCL，从节点被动响应）
帧结构	固定格式（SOF + 仲裁 + 控制 + 数据 + CRC+ACK+EOF）	灵活格式（起始条件 + 从地址 + 读写位 + 数据 + 停止条件）
解析关键	仲裁段竞争、CRC 校验、ACK 响应	从地址匹配、SCL 边沿采样 SDA 数据
典型应用场景	汽车、工业控制（高可靠、长距）	板级外设（如传感器、EEPROM，低速短距）

四、CAN对比CANfd

让我们用经典CAN和CAN FD来算一笔账：

• 经典CAN (最大8字节/帧)：

  • 发送指令： 如果要发送力矩指令（4字节float）+位置指令（4字节float），一帧刚好8字节，一个电机需要一帧。12个电机就需要12帧。

  • 接收反馈： 位置（4字节）+速度（4字节）+力矩（4字节）就已经超了8字节，必须拆成2帧甚至3帧来发送。12个电机可能需要24-36帧。

  • 问题： 在每个1ms的控制周期内，总线上要传输36+12=48帧数据。在1Mbps的经典CAN下，传输一帧（约100+ bit）大约需要0.1ms，48帧就需要近5ms！这远远超过了1ms的控制周期要求，系统根本无法实现实时控制。

• CAN FD (最大64字节/帧, 数据段速率5Mbps)：

  • 发送指令： 可以用一帧数据广播给所有电机。帧ID标明是“指令帧”，数据域里按顺序包含电机1~12的所有指令数据（例如，每个电机4字节力矩，12个电机共48字节）。所有电机同时收到指令并执行。

  • 接收反馈： 每个电机的反馈数据（如位置4字节+速度4字节+力矩4字节=12字节）可以轻松放在一帧里。12个电机各发一帧，共12帧。

  • 优势： 现在，每个控制周期只需要 1（下行广播） + 12（上行反馈） = 13帧。在5Mbps的数据段速率下，传输一帧数据的时间大大缩短。13帧的总时间可以轻松控制在1ms以内，完美满足实时性要求。

2. 高级控制算法的需求

除了基本的力矩控制，现代机器人算法需要更多数据：

• ** whole-body control (全身控制)**： 需要所有关节的完整状态信息。

• 故障诊断与安全保障： 需要实时传输更详细的诊断数据（如温度、电压、错误码）。
  这些都需要更大的数据吞吐量，CAN FD的64字节提供了巨大的灵活性，而经典CAN的8字节则捉襟见肘。
