一、设计需求与核心参数界定

自动浇花系统需实现 “土壤湿度实时监测、阈值触发灌溉、手动 / 自动双模式、低水量报警” 四大核心功能，替代人工浇水，解决外出时植物缺水问题。选用 STC89C52RC 单片机作为主控，其 8K Flash 存储器可存储灌溉算法与控制程序，11.0592MHz 晶振保障湿度采集与水泵控制的实时性，避免因延迟导致植物缺水或涝根。
核心性能参数需明确界定：
湿度监测：支持 1-4 路土壤湿度检测（适配多盆植物），测量范围 0-100% RH（对应土壤干燥 - 饱和），检测精度 ±5% RH，数据采集间隔 10 秒（可调整），干燥阈值设为 30% RH（触发灌溉），饱和阈值设为 70% RH（停止灌溉）；
灌溉控制：驱动直流水泵实现定量灌溉，单次灌溉时长 5-30 秒可调（对应水量 100-500mL），水泵工作电压 12V，最大流量 1L/min，适配不同植物需水量；
模式与干预：支持自动（湿度阈值触发）/ 手动（按键 / 遥控）模式切换，手动模式可自定义灌溉时长，紧急情况下可暂停灌溉；
状态反馈与报警：通过 LCD 屏显示各通道湿度、灌溉状态、水箱水量，水箱低水位（≤10%）或湿度传感器故障时触发声光报警，报警响应延迟≤1 秒，报警声压≥80dB；
环境适配：工作温度 0-40℃，湿度 20%-90% RH，土壤湿度传感器具备防腐涂层，适应花盆土壤酸碱环境。

二、硬件电路核心模块设计

硬件电路分为六大核心模块，重点保障湿度检测准确性、灌溉控制可靠性及系统安全性。
（一）核心控制模块：51 单片机最小系统

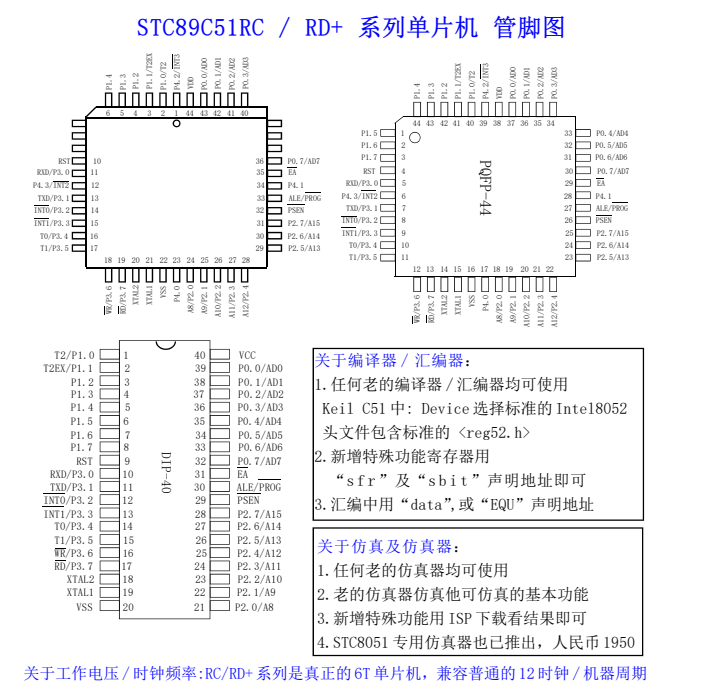

选用 STC89C52RC 单片机，内置 8K 字节 Flash 存储器，无需扩展存储即可容纳控制程序；时钟电路由 11.0592MHz 晶振与 2 个 30pF 电容组成，为单片机提供稳定时序，确保湿度采集与水泵控制无延迟；复位电路采用 “10μF 电容 + 1kΩ 电阻” 组合，上电产生 200ms 高电平复位信号，确保系统初始化正常。
I/O 口分配遵循 “功能优先” 原则：P0 口驱动 LCD 屏数据传输，P1 口连接 4 路土壤湿度传感器与 A/D 转换器，P2 口控制水泵驱动模块与水位检测电路，P3 口连接按键、报警模块与遥控接收端，各引脚预留 10kΩ 上拉电阻，避免电平漂移导致的信号异常。
（二）湿度检测模块：土壤湿度传感器 + A/D 转换
土壤湿度传感器：选用 FC-28 土壤湿度传感器，每路传感器由两个金属探针（镀镍防腐）与信号处理电路组成，工作电压 5V，通过检测土壤电阻变化输出 0-5V 模拟信号（湿度越高，电阻越小，输出电压越低）。4 路传感器分别连接 P1.0-P1.3 口，适配 4 盆植物独立监测；
A/D 转换电路：采用 ADC0832 8 位模数转换器（SPI 接口），连接单片机 P1.4-P1.7 口，将传感器输出的模拟信号转换为数字信号（0-255 对应 0-5V），再通过公式 “湿度 % RH = 100 - (数字量 / 255)*100” 换算为实际湿度值，确保检测精度 ±5% RH。
（三）灌溉执行模块：水泵 + 驱动电路
直流水泵：选用 12V 微型潜水泵（或自吸泵），最大流量 1L/min，扬程 1.5 米，满足阳台、窗台等短距离灌溉需求。水泵进水端连接水箱，出水端通过分管器分 4 路（配电磁阀），分别对应 4 路传感器的植物；
驱动与保护电路：采用 L298N 直流电机驱动模块，连接单片机 P2.0-P2.3 口，控制水泵启停与电磁阀切换。驱动模块输入端并联 1000μF 电解电容，减少水泵启动电流对系统的冲击；电机回路串联 5A 保险丝，防止水泵堵转导致电流过大损坏电路；电磁阀单独由 P2.4-P2.7 口控制，实现单路精准灌溉。
（四）水位检测与报警模块
水位检测：在水箱内安装红外液位传感器（或浮球开关），连接单片机 P2.0 口，检测水箱水位：水位≥10% 时输出高电平，≤10% 时输出低电平，触发低水位报警；
报警模块：由有源蜂鸣器（P3.2 控制）与双色 LED（红 / 绿，P3.3 控制）组成：正常工作时绿灯常亮，低水位或传感器故障时红灯闪烁（频率 1Hz），蜂鸣器发出 “嘀 - 嘀” 提示音（每 2 秒一次），按下 “报警复位” 键可暂停报警，直至故障排除。
（五）交互与显示模块
按键控制：设置 4 个独立按键（P3.4-P3.7），分别实现 “自动 / 手动切换”“灌溉时长增加”“灌溉时长减少”“紧急暂停” 功能。长按 “增加 / 减少” 键时，灌溉时长以 5 秒为步长调整（5-30 秒），短按单次调整，适配不同植物需水量；
显示模块：采用 1602 LCD 屏（P0 口数据，P2.4-P2.5 控制），分两行显示：第一行显示 “CH1:45% CH2:28%”（4 路湿度值，超出阈值时对应通道闪烁），第二行显示 “Mode:Auto Water:20s”（当前模式与灌溉时长），低水位时显示 “Low Water! Alarm!”，直观反馈系统状态。
（六）电源模块
采用双电压供电：单片机、传感器、LCD 屏由 5V 直流电源（USB 或 LM1117-5.0 稳压）供电；水泵与电磁阀由 12V 直流电源（锂电池组或 220V 转 12V 开关电源）供电，两者共地连接。电源端并联 100μF 电解电容与 0.1μF 陶瓷电容，滤除电源纹波；12V 供电端加入 TVS 瞬态抑制二极管，防止电压尖峰损坏水泵与驱动模块。

三、软件程序逻辑设计

软件基于 Keil C51 开发，采用 “中断驱动 + 轮询” 架构，确保湿度监测实时性、灌溉控制精准性，核心代码模块化设计，便于后期扩展路数。
（一）软件架构：分层设计
分为 “驱动层、功能层、应用层” 三层：驱动层包含 ADC0832 驱动、LCD 驱动、按键驱动、水泵驱动，提供标准化接口（如Humidity_Read()读取湿度、Water_Pump_Control()控制灌溉）；功能层实现湿度判断、灌溉计时、故障检测逻辑；应用层调用各模块功能，控制灌溉流程（待机→检测→判断→灌溉→反馈），各层独立编译，降低调试难度。
（二）核心功能逻辑
自动灌溉控制
定时器 0（10 秒中断）触发湿度采集：单片机通过 SPI 协议控制 ADC0832，依次读取 4 路传感器的数字信号，换算为湿度值后存储于数组humidity[4]；
单路判断：若某路湿度＜30% RH（干燥阈值），且水箱水位≥10%，则控制对应电磁阀开启，启动水泵灌溉，同时启动定时器 1 计时（灌溉时长由按键预设，如 20 秒）；
停止条件：灌溉时长达到预设值，或该路湿度≥70% RH（饱和阈值），或水箱水位≤10%，立即关闭水泵与电磁阀，记录灌溉时间与湿度变化；
故障处理：若某路湿度连续 5 次采集偏差＞10% RH，判定为传感器故障，触发报警并跳过该路灌溉。
手动模式与遥控控制
按下 “自动 / 手动” 键切换至手动模式，LCD 屏显示 “Mode:Manual”：
单路灌溉：按下对应通道按键（如 “CH1 灌溉”），启动水泵与该路电磁阀，灌溉时长按预设值执行，或按下 “紧急暂停” 键立即停止；
遥控控制：配备红外遥控模块（P3.0-P3.1），支持 5 米内远程切换模式、启动 / 停止灌溉，遥控指令与按键指令优先级一致，避免冲突；
批量灌溉：长按 “手动” 键 3 秒，启动所有通道电磁阀（水箱水位≥30% 时），执行统一灌溉时长，适配多盆植物同时浇水需求。
水位监测与报警逻辑
定时器 2（1 秒中断）检测水箱水位：若水位传感器输出低电平（≤10%），置位低水位标志，触发声光报警，同时禁止水泵启动，LCD 屏闪烁显示 “Low Water! Refill!”；
按下 “报警复位” 键后，若水位恢复≥10%，报警解除，系统恢复正常；若水位仍低，报警每 5 秒重复一次，直至补水。
数据记录与显示更新
每次灌溉完成后，记录 “通道号、灌溉时间、灌溉前湿度、灌溉后湿度” 至单片机内部 EEPROM，可存储 100 条历史记录；
LCD 屏每 2 秒更新一次湿度数据与系统状态，超出阈值的湿度值以 1Hz 频率闪烁，提醒用户关注干燥或过湿的植物。
（三）低功耗优化
软件采用 “间歇工作” 策略：自动模式下，若所有通道湿度处于 30%-70% RH（正常范围），单片机每 30 秒采集一次湿度，其余时间进入掉电模式，电流从正常工作的 25mA 降至 1mA 以下；
传感器仅在采集时通电，采集完成后断电，避免长期通电导致探针极化腐蚀；水泵与电磁阀仅在灌溉时运行，减少空耗，延长锂电池续航时间（12V/2000mAh 电池可连续工作≥8 小时）。

四、系统调试与性能优化

调试分为 “模块单独测试”“系统联调”“性能优化” 三步，确保系统稳定可靠运行。
（一）模块单独测试
湿度检测测试：
将传感器分别插入干燥土壤（0% RH）、湿润土壤（50% RH）、饱和土壤（100% RH），读取 ADC0832 输出的数字量，换算为湿度值，与标准湿度计对比，误差需≤±5% RH；
模拟传感器故障（断开探针接线），观察系统是否触发故障报警，响应延迟≤1 秒。
灌溉控制测试：
连接水泵与电磁阀，控制水泵运行 5 秒、10 秒、20 秒，用量杯测量出水量，确保水量与时长线性对应（如 5 秒≈100mL）；
模拟灌溉过程中湿度变化，从 25% RH（干燥）灌溉至 75% RH（饱和），观察水泵是否自动停止，停止时湿度误差≤±3% RH。
水位与报警测试：
逐步降低水箱水位，观察水位传感器输出电平变化，水位≤10% 时是否触发报警，LCD 显示是否准确；
触发报警后补水至≥10%，检查报警是否自动解除，系统是否恢复灌溉功能。
（二）系统联调
功能完整性测试：
模拟 4 路植物不同湿度状态（如 CH1:25% RH、CH2:40% RH、CH3:65% RH、CH4:80% RH），测试系统是否仅启动 CH1（干燥）灌溉，CH4（过湿）是否提示 “Over Wet!”；
切换至手动模式，测试遥控与按键的灌溉控制是否流畅，紧急暂停功能是否有效；
模拟水箱低水位，检查是否禁止灌溉并报警，补水后是否恢复正常。
稳定性测试：
系统连续运行 72 小时，每小时记录一次各通道湿度与灌溉次数，无湿度检测偏差＞5% RH、水泵误启动或死机现象；
在温度 0-40℃、湿度 20%-90% RH 环境下测试，传感器与水泵工作正常，无探针腐蚀、水泵堵转情况。
（三）性能优化
湿度检测优化：
对每路湿度数据采用 “3 次采集取平均值” 策略，减少土壤不均匀导致的检测误差；
在传感器探针表面喷涂聚四氟乙烯防腐涂层，延长使用寿命（从 3 个月提升至 1 年以上）。
灌溉精度优化：
加入 “流量校准” 功能，通过按键设置实际出水量（如 10 秒 = 150mL），软件自动调整灌溉时长与水量的对应关系，提升定量灌溉精度；
采用 PWM 控制水泵转速，启动时占空比从 30% 逐步升至 100%，减少启动冲击，避免水管抖动导致的水量波动。
功耗与续航优化：
调整单片机掉电模式唤醒间隔，正常湿度范围时每 30 秒唤醒，异常湿度时每 10 秒唤醒，平衡功耗与响应速度；
选用低功耗红外遥控模块（待机电流≤10μA），替换传统高功耗模块，延长锂电池续航。

五、功能拓展与应用场景

（一）功能拓展方向
物联网联动：
增加 ESP8266 Wi-Fi 模块（接 P3 口剩余引脚），连接家庭物联网平台，支持手机 APP 远程查看各通道湿度、控制灌溉、接收低水位报警；
新增 “定时灌溉” 功能，APP 端设置每日固定时间浇水（如早 8 点），适配需定时浇水的植物（如多肉）。
多参数监测：
扩展 DHT11 温湿度传感器（接 P1.0 口），监测空气温湿度，软件根据 “空气湿度 + 土壤湿度” 综合判断灌溉需求（如空气湿度＜20% 时，降低土壤干燥阈值至 25% RH）；
加入光照传感器（接 P1.1 口），光照不足时减少灌溉量，避免阴雨天植物蒸腾作用弱导致涝根。
智能水箱管理：
升级水箱为自动补水式，加入电磁阀与水位浮球，低水位时自动连接自来水补水，无需人工加水；
新增水量统计功能，APP 端显示每日 / 每月灌溉总水量，帮助用户了解植物用水规律。
（二）典型应用场景
家庭盆栽养护：
适配 4-8 盆室内盆栽（如绿萝、多肉、兰花），自动监测土壤湿度，干燥时精准灌溉，避免人工浇水过多或过少，适合经常出差的用户。
阳台菜园灌溉：
扩展至 8-12 路，连接阳台种植箱（番茄、生菜、香菜），根据不同蔬菜需水量设置灌溉时长（如生菜 20 秒 / 次，番茄 30 秒 / 次），实现批量智能灌溉。
办公绿植管理：
适配办公室小型绿植区，通过 USB 供电，设置工作时间（9:00-18:00）自动监测，非工作时间进入低功耗模式，既保障绿植存活，又不浪费电能。

六、结语

基于 51 单片机的自动浇花系统，通过 “土壤湿度精准监测 + 阈值触发灌溉” 的软硬件协同设计，实现了植物灌溉的自动化、智能化，相比传统人工浇水，有效避免缺水或涝根问题，适配多场景养护需求。设计中，多通道检测支持多盆植物独立管理，低水位报警与故障保护提升系统可靠性，低功耗优化延长续航，兼顾实用性与经济性。
该设计的核心价值在于 “低成本与易部署”，采用通用元器件，总成本控制在 100 元以内，适合家庭用户 DIY；同时涵盖了模拟信号采集、PWM 控制、低功耗设计等 51 单片机核心技术，是电子信息类专业学生综合实训的典型案例。未来可进一步融入 AI 算法，通过学习植物生长周期调整灌溉策略，实现更精准的智慧养护。
