概述

恒温晶振可以提供高稳定的时钟输出,在对频率要求更苛刻的情况下,仍需要对恒温晶振的频率进行微调。例如,需要卫星的PPS秒脉冲信号对恒温晶振进行驯服。

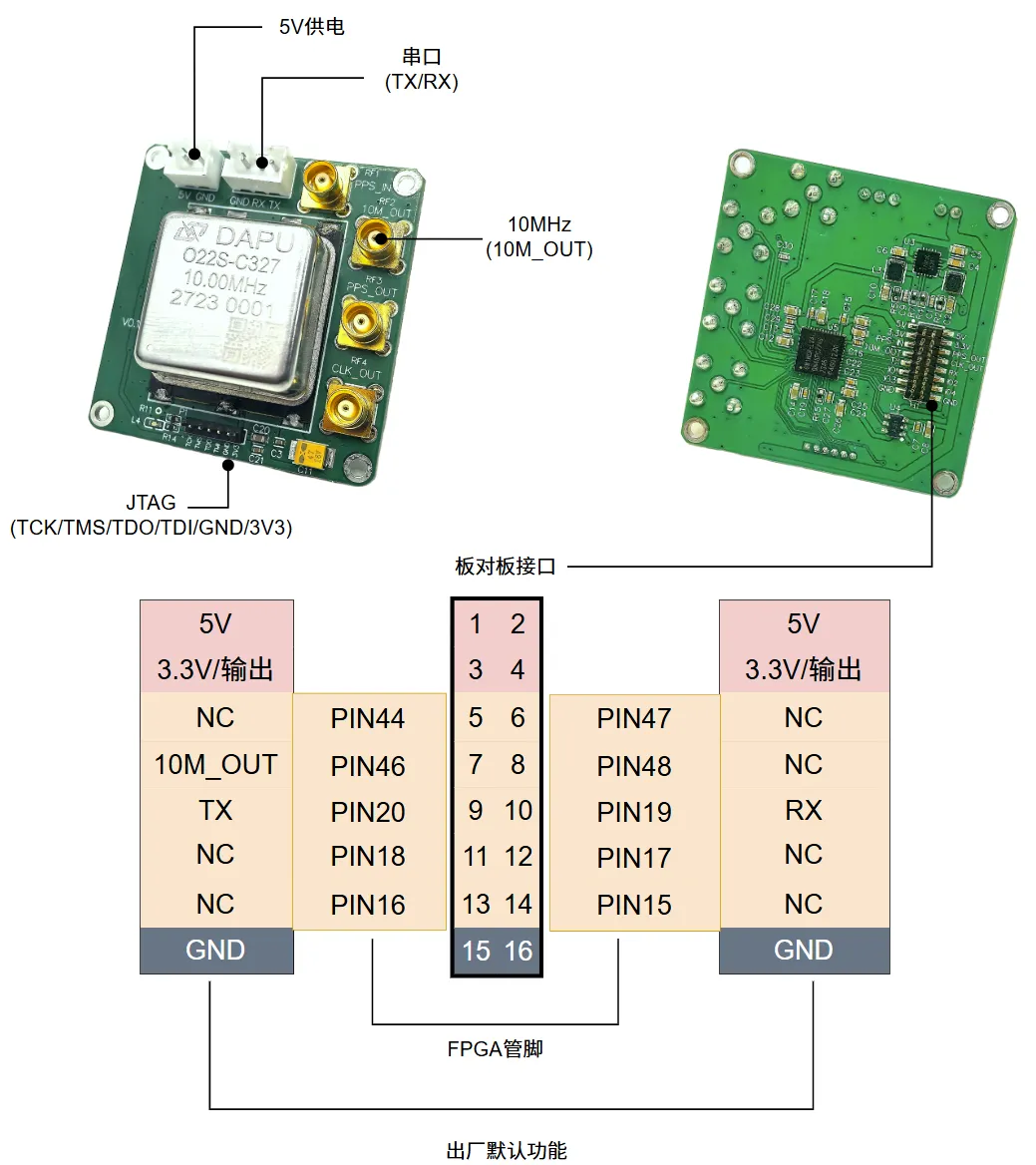

时钟模块C1-C集成可以压控的恒温晶振,使用FPGA(内置ARM Cortex M3 MCU)作为主控,通过12位的DAC芯片对晶振频率进行精确调节。支持二次开发。

在这里插入图片描述

压控设计

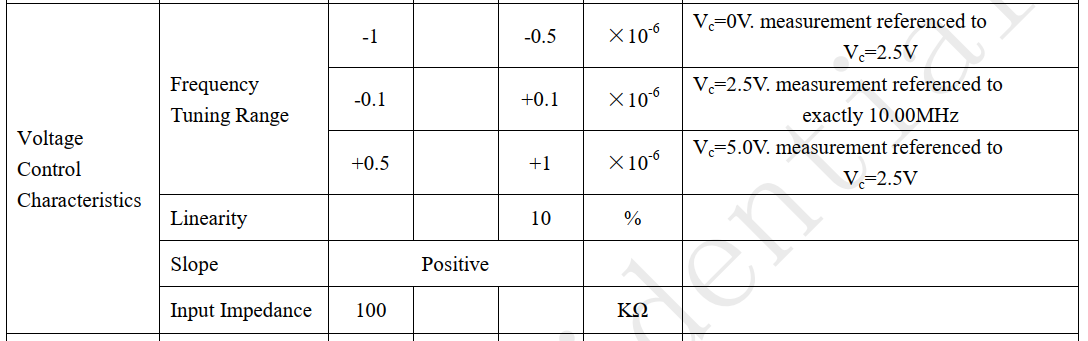

结合晶振手册,压控电压范围为0V到5V,频率调整范围为-1000PPB到1000PPB。

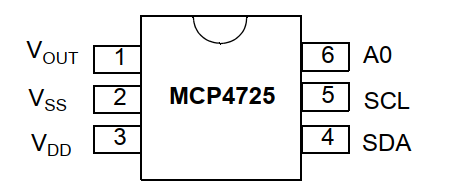

12位DAC芯片,在提供5V VDD供电下,可以通过对寄存器写0到4095的数值,调节电压VOUT在0V到5V范围。
在这里插入图片描述

实际测试

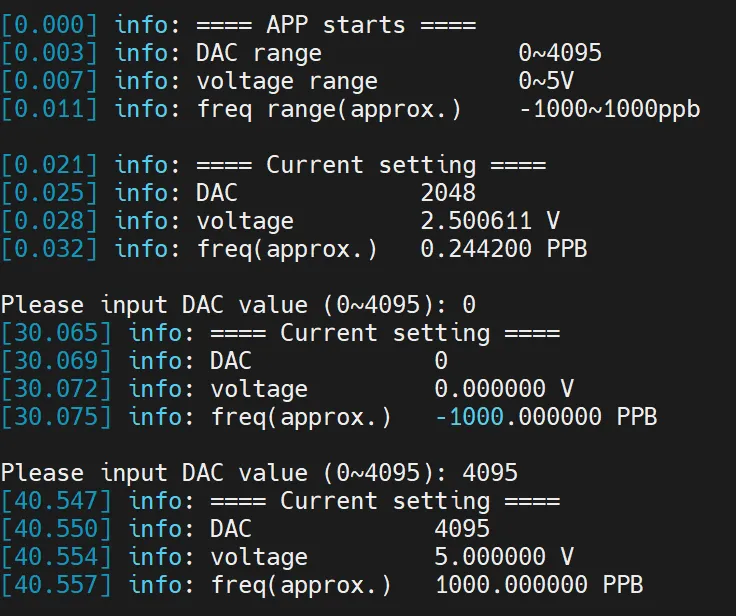

实际通过MCU软件进行压控调节,输入DAC的数值(0到4096),软件估算输出电压和频率调整值。示波器实测DAC输出电压符合预期。
在这里插入图片描述
