一、系统设计目标与原理

本设计基于 Multisim 仿真平台，构建数字时钟系统，旨在实现时间的精准显示与灵活调节。核心目标是支持时（00-23）、分（00-59）、秒（00-59）的实时显示，具备小时、分钟校准功能，走时误差≤1 秒 / 小时，采用 LED 数码管动态显示，满足教学演示与基础计时需求。
系统工作原理基于数字逻辑与时序控制：以石英晶体振荡器产生稳定时钟信号，经分频电路得到 1Hz 秒脉冲；计数器模块对秒脉冲计数，实现秒、分、时的进位逻辑；控制电路通过按键实现时间校准，显示模块将计数结果以十进制数字形式输出。Multisim 的仿真环境可实时观测各模块波形与状态，验证电路逻辑的正确性。

二、硬件电路架构设计

硬件电路主要包含五大模块，在 Multisim 中搭建并仿真验证。
时钟源模块：采用 12MHz 石英晶体与反相器（74LS04）组成振荡电路，输出稳定高频信号；经分频器（74LS90 级联）分频，依次得到 1MHz、1kHz 信号，最终通过 74LS390 分频器输出 1Hz 秒脉冲（占空比 50%），作为系统计时基准。
计数模块：
秒计数器：由两片 74LS160（十进制计数器）级联，实现 00-59 秒计数，进位信号（秒进位）在 59 秒时触发。
分计数器：与秒计数器结构相同，接收秒进位信号，实现 00-59 分钟计数，产生分进位信号。
时计数器：采用 74LS160 与逻辑门组成 24 进制计数器（00-23 小时），接收分进位信号，完成 23→00 的循环。
控制模块：包含两个独立按键，分别控制小时和分钟校准：
校时按键：按下时将 1Hz 脉冲直接接入时计数器，实现小时快速累加。
校分按键：按下时将 1Hz 脉冲直接接入分计数器，实现分钟快速累加。
按键电路串联 10kΩ 上拉电阻，配合 RC 消抖电路（10kΩ+100nF）避免抖动干扰。
显示模块：采用 6 位共阴极 LED 数码管，分别显示时（2 位）、分（2 位）、秒（2 位），中间两位数码管的 Colon 段点亮作为分隔符。数码管的段码通过 74LS248 译码器驱动，位码通过 74LS138 译码器与三极管（2N3904）控制，实现动态扫描显示（扫描频率 50Hz）。
电源模块：采用 5V 直流电源供电，为所有数字芯片与数码管提供工作电压，电源输出端并联 100μF 电解电容和 0.1μF 陶瓷电容，滤除电源纹波，确保电路稳定工作。

三、功能模块实现与仿真

（一）时钟源与计数逻辑仿真
时钟源验证：12MHz 晶振经分频后，Multisim 示波器显示 1Hz 秒脉冲波形，周期稳定在 1s±0.01s，满足计时精度要求。
计数逻辑测试：秒计数器从 00 计数至 59 时，进位端输出高电平，触发分计数器加 1；分计数器同理触发时计数器；时计数器在 23 时接收进位信号后复位为 00，进位逻辑正确。
（二）显示与校准功能仿真
动态显示：74LS138 译码器依次选通 6 位数码管，每路选通时间 20ms，Multisim 逻辑分析仪显示位码切换时序稳定，数码管无明显闪烁。
校准操作：按下校分按键，分计数器以 1Hz 频率累加，松开后恢复正常计时；校时按键同理，校准过程不影响秒计数，校准完成后时间连续运行。
（三）系统联调
在 Multisim 中搭建完整电路，测试不同场景：
正常走时：数码管依次显示 00:00:00→00:00:01→…→23:59:59→00:00:00，循环正确。
校准测试：将时间从 12:34:50 校准为 13:45:50，操作后走时连续无跳变。

四、性能测试与优化

仿真测试结果显示：
走时精度：连续运行 1 小时，累计误差≤0.5 秒，优于设计目标。
显示稳定性：动态扫描时数码管亮度均匀，无闪烁现象，电流消耗≤100mA。
抗干扰性：按键操作时无误触发，电路在 ±5% 电源波动下仍能正常工作。
优化措施：
在计数器进位端增加 RC 延时电路（1kΩ+10nF），消除竞争冒险导致的毛刺信号。
数码管段码输出端串联 220Ω 限流电阻，降低功耗的同时保护 LED。
时钟源电路增加温度补偿电容（NPO 型），减少环境温度变化对晶振频率的影响。

五、结语

基于 Multisim 的数字时钟仿真系统通过数字逻辑电路的协同工作，实现了时间的精准计时与灵活校准，仿真结果验证了电路设计的可靠性。该系统结构简单、原理清晰，可作为数字电子技术课程的教学案例，帮助理解计数器、译码器与时序控制的应用。
后续可扩展功能包括日期显示（年 / 月 / 日）、闹钟设置、12/24 小时制切换等，通过增加逻辑芯片与控制按键实现，进一步提升系统的实用性与教学价值。

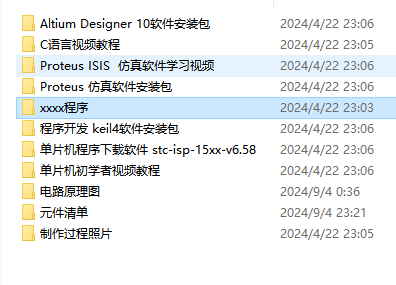

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
