在工业控制、电源监测和自动化系统中，我们经常需要测量较高的直流电压信号。比如用STM32或STC单片机采集0~24V的工业传感器信号或电池电压，如何实现既精准又安全的测量？本文将为你详细解析硬件设计要点。

 为什么不能直接接入单片机？

致命风险：单片机ADC引脚通常只能承受不高于供电电压（3.3V或5V）的输入信号。直接接入24V电压会立即烧毁ADC端口，甚至损坏整个单片机芯片。

核心设计思路：电阻分压网络

测量需求：我们需要将0~24V的输入信号线性转换为单片机可接受的0~3.3V或0~5V信号。

基本原理：

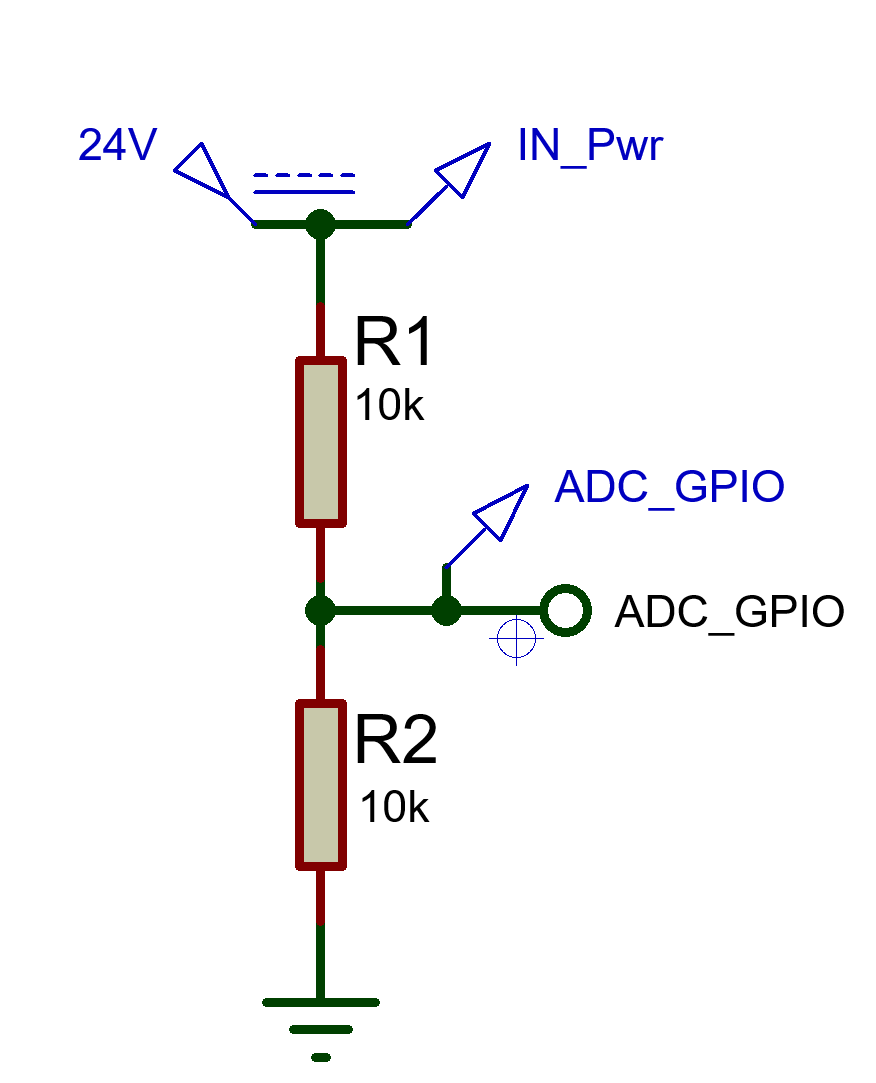

电阻分压是最经典、最经济的解决方案，其基本原理如下：

 分压公式：Vout = Vin × R2 / (R1 + R2)

电阻选择需求：

1. 优先满足分压比与ADC输入范围匹配，按照公式计算电压比值（R1为高侧电压电阻，R2为底侧电压电阻）确保分压后最大电压不超过ADC量程（通常保留10%～20%余量，避免超量程损坏ADC）

2. 选择合适的总电阻值，平衡功耗与输入阻抗

 总电阻（R1+R2）不宜过小：过小会导致分压电路功耗过高（P=V²/R），不仅浪费能量，还可能使电阻发热、阻值漂移，影响精度；通常总电阻建议在10kΩ~1MΩ之间（具体需结合ADC输入阻抗，避免分压电路负载影响ADC输入）。

-总电阻不宜过大：需确保总电阻远小于ADC输入阻抗（一般要求总电阻 ≤ 1/10 ADC输入阻抗），防止ADC输入电流过小导致分压电压被拉低，产生测量误差。

3. 保证电阻精度与温漂特性

 精度：优先选择±0.1%~±1%精度的金属膜电阻（优于碳膜电阻），避免因电阻精度低导致分压比偏差，直接影响ADC采集。

温漂：选择低温漂系数的电阻（如≤25ppm/℃），尤其在环境温度变化大的场景（如工业设备），可减少温度变化对电阻值的影响，保证分压稳定性。

4. 验证电阻功率是否满足要求

计算单个电阻的实际功耗（R1功耗P1=V1²/R1，V1为R1两端电压；R2功耗P2=V2²/R2，V2为R2两端电压），选择额定功率≥2倍实际功耗的电阻（留足安全余量，防止电阻过热烧毁或阻值永久漂移）。

示例：R1=190kΩ、两端电压95V，实际功耗P1=95²/190000≈0.0475W，可选择0.125W（1/8W）及以上额定功率的电阻。

计算电阻比值

对于5V单片机系统：

- 当Vin=24V时，Vout应为5V

- R1/R2 = (24-5)/5 = 19/5 = 3.8:1

- 可选择R1=38kΩ, R2=10kΩ

对于3.3V单片机系统：

- 当Vin=24V时，Vout应为3.3V

- R1/R2 = (24-3.3)/3.3 ≈ 6.27:1

- 可选择R1=62kΩ, R2=10kΩ（接近理论值）

列举电路设计，并增加必要的保护电路

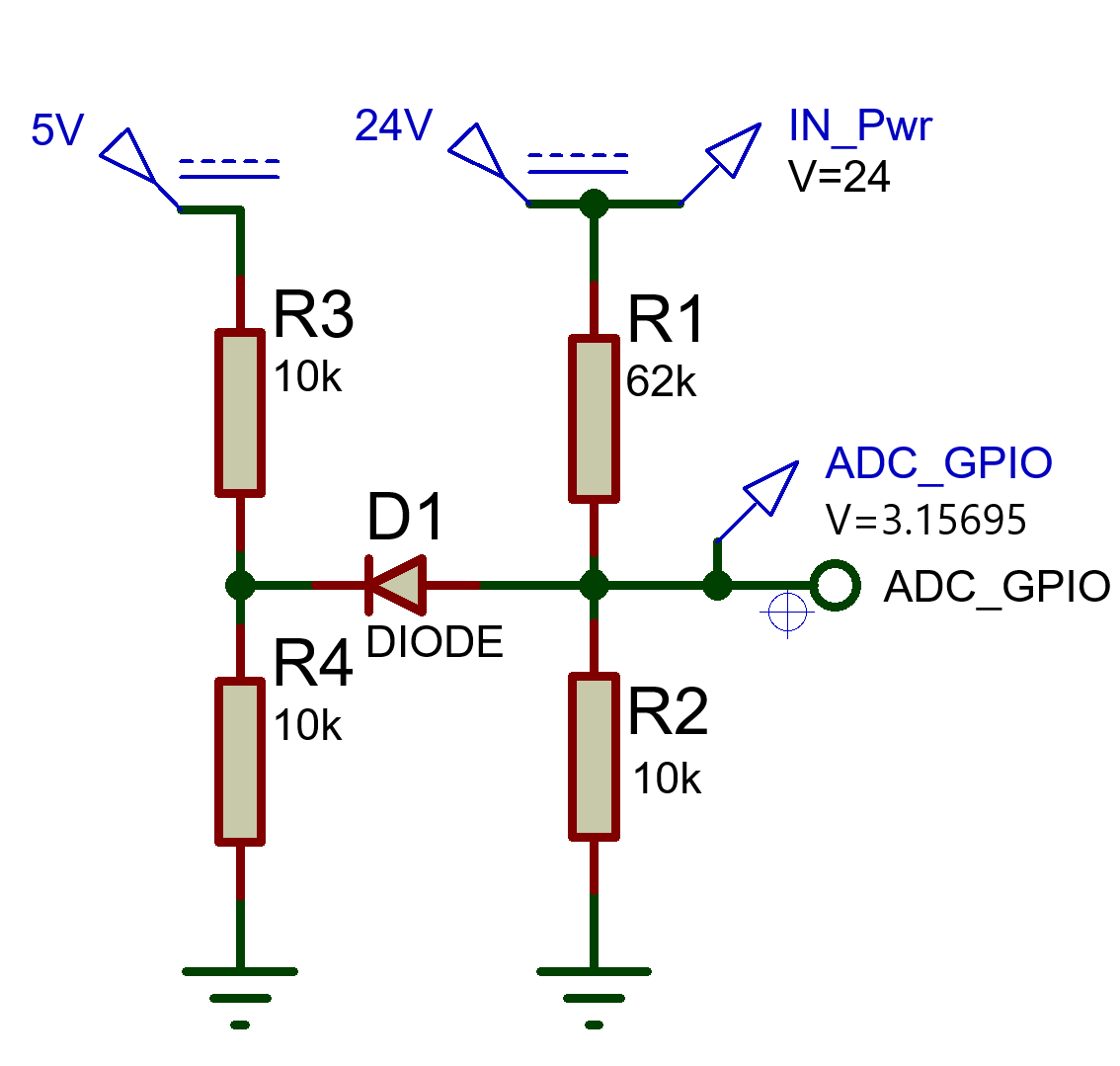

Eg1：利用整流二极管作钳位，最大分压电压以3.3V为例

 分析：

1、R1与R2组成高压分压电路，最大分压值3.3V

2、R3与R4分压5V为二极管（1N4007或1N4148）提供2.5V的分压电压，利用二极管导通压降0.7V的特性将ADC端口电压钳位为2.5+0.7=3.2V

3、当ADC端口电压＞3.2V时二极管导通，保护ADC端口电压＜3.2V，防止损坏采集芯片

缺点：余量有限，输入电压保护范围较低，二极管导通特性不稳定，可能随温度时间有较大偏差

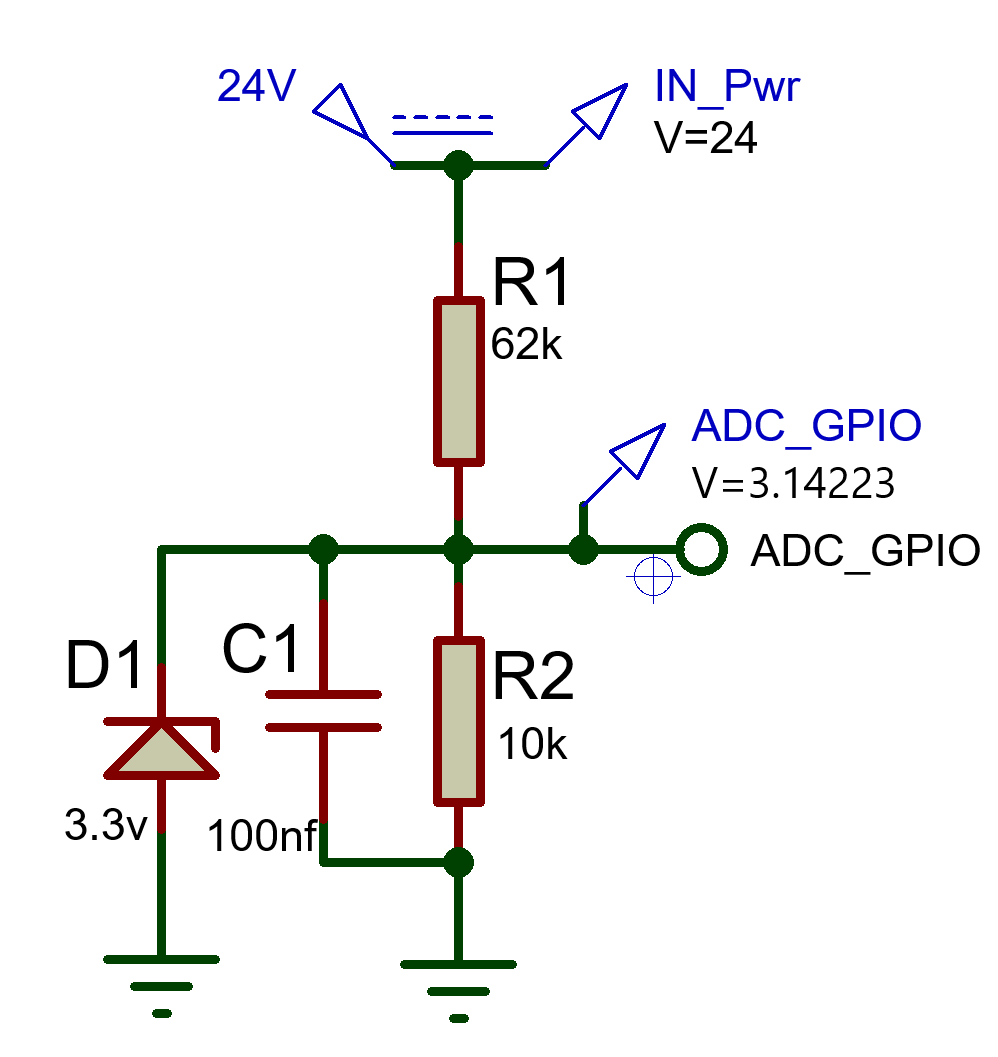

Eg2：利用稳压二极管保护ADC端口，且增加滤波电容稳定分压值

 分析：

1、高压分压电阻不变

2、钳位电压由稳压二极管提高（稳压二极管稳压电压＜ADC端口最大输入电压），可有效避免Eg1中的缺点。

3、ADC增加滤波电容，容值不易过大

优化：

1、可增加电流限制电阻，在ADC端口串联小电阻（100～500Ω）限制输入电流

2、并联100nF陶瓷电容滤除高频噪声，10μF电解电容滤除低频波动

3、布局时滤波电容应尽量靠近ADC引脚

4、对于高阻抗信号源，可使用运放构建电压跟随器

5、确保分压网络阻抗远小于信号源输出阻抗根据ADC采集MCU具体输入阻抗计算分压电阻值

精度提升技巧

1. 电阻选择要点

精度等级：选择0.1%-1%精度的金属膜电阻

温度系数：选择低温漂电阻（如25ppm/℃），避免温漂影响

功率余量：计算最大功耗并选择适当封装的电阻

2. 参考电压稳定性

基准电压源：使用专用基准电压芯片（如TL431、REF02）

电源去耦：为参考电压源添加充分的去耦电容

温度稳定性：考虑参考电压的温度特性

3. 校准

两点校准法：测量零点偏移和满量程增益误差

软件补偿：通过软件算法补偿非线性误差

测试与验证方法

1. 线性度测试：从0V到24V逐步增加输入电压，检查输出线性度

2. 边界测试：测试超过24V的输入情况，验证保护电路有效性

3. 温度测试：在不同环境温度下测试系统精度

4. 长期稳定性测试：进行长时间通电老化测试

常见问题与解决方案

问题1：测量值随时间漂移

解决方案：检查电阻温漂特性，改善散热条件

问题2：读数跳动不稳定

解决方案：增强滤波电路，检查接地质量

问题3：高压冲击损坏电路

解决方案：加强保护电路，添加TVS管

总结

设计0~24V电压采集电路需要综合考虑分压计算、保护设计、精度提升和环境适应性等多个方面。一个好的电压采集电路应该具备：

1、准确的比例转换功能

2、 robust的过压保护能力

3、良好的抗干扰性能

4、长期稳定的工作特性

通过本文介绍的设计思路和注意事项，相信你能够设计出安全可靠的电压采集电路。记住，在高压测量应用中，安全性永远是第一位的！
