一. 如何查看这个程序占了多少内存了？

D:\stm32project\modbus\6_12pcAndThreeSensor\MDK-ARM\HAL_LCD

找到xxx.map文件

划到最后面，就有了。

二.内存改大了，问题分析

这个芯片的总大小是128kb flash，32kbD RAM,但是我把rtos的堆从原来的6KB扩大到10kb
#define configTOTAL_HEAP_SIZE ((size_t)10240)就会报错

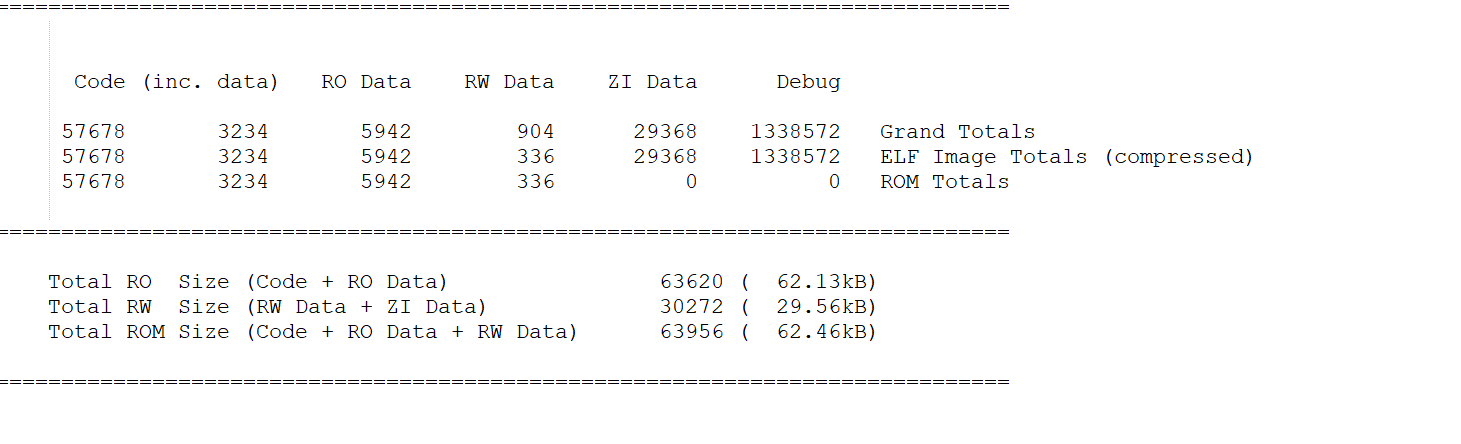

Total RO Size (Code + RO Data) 63912 ( 62.41kB)
Total RW Size (RW Data + ZI Data) 32336 ( 31.58kB)
Total ROM Size (Code + RO Data + RW Data) 64248 ( 62.74kB)，


    .\HAL_LCD\HAL_LCD.axf: Error: L6406E: No space in execution regions with .ANY selector matching startup_stm32g431xx.o(STACK).
    .\HAL_LCD\HAL_LCD.axf: Error: L6406E: No space in execution regions with .ANY selector matching usart.o(.bss).
        ,........

2.1. 先看芯片资源

STM32G431CBT6（常见封装）

• Flash: 128 KB
• SRAM: 32 KB

编译器报错的时候说的不是 Flash 不够，而是 SRAM 不够放 RW/ZI 数据（静态变量 + BSS + FreeRTOS 堆 + 系统栈）。

---

2.2. map 里的大小信息

Total RW  Size (RW Data + ZI Data) = 32336  (≈ 31.6 KB)

这已经基本占满了芯片的 32 KB SRAM。

• 你设定 FreeRTOS 堆 6144（6 KB），这包含在 ZI Data 里。
• 当你把堆改成 10240（10 KB），RW/ZI 总量就变成了 超过 32 KB，所以编译器直接报错 No space in execution regions。

所以问题不是 Flash，而是 RAM 空间紧张。

---

2.3. 你还能用多少 SRAM？

• 现在 RW+ZI = 32336 ≈ 31.6 KB
• 芯片只有 32 KB
• 也就是说你只剩下大概 几百字节的余量（不到 1 KB）。

换句话说：

• FreeRTOS heap 再往上加就爆 RAM
• 现在堆 6 KB 已经是极限，能跑起来算是刚好卡在边缘了。

---

2.4. 建议的优化方向

1. 调低 FreeRTOS heap，不要盲目加大
   • 你现在已经 6 KB，其实问题不是“heap 太小”，而是 任务栈分配太大/全局数组占用过多。
   • 建议保留 6 KB heap，先用 xPortGetFreeHeapSize() 实测，看看实际还剩多少。
2. 检查任务栈大小
   • 你现在每个任务栈给了 300（words）≈ 1200B
   • FreeRTOS 默认的 configMINIMAL_STACK_SIZE = 128 就是 512B
   • 很多任务不需要那么大，可以缩小到 256 或 384（words），节省几 KB。
3. 移出大数组
   • 看报错里的 .bss 段：usart.o(.bss)、usb.o(.bss)、lcd.o(.data) ……这些里可能有大数组（几 KB buffer）。
   • 比如 USB CDC buffer、LCD 显存 buffer、USART DMA buffer 等。
   • 可以：
     • 用 static + __attribute__((section(".ccmram"))) 把这些 buffer 挪到 CCM RAM（如果芯片有）。
     • 或者直接减小 buffer 大小。
4. 调试内存占用
   • 打开 map 文件，搜索 .bss .data，找到哪个变量占了大头。（四.具体分析）
   • 优化掉不必要的大数组，效果立竿见影。

---

2.5. 结论

• 剩余 RAM：不到 1 KB（几百字节），几乎没有余量。
• Heap 最大能用 6 KB，再大就爆。
• 要解决问题：必须减少全局变量占用（特别是 USB/LCD buffer），或减少任务栈需求，否则再增加 FreeRTOS heap 也没用。

三.任务2,3，可以同时运行，但是任务2,3,4同时就只有任务2,3，能运行？

现象就是：

• Task2 + Task3 → 正常
• Task2 + Task3 + Task4 → 只有 Task2、Task3 运行，Task4 不显示

结合之前的代码和 FreeRTOS 运行机制，分析核心原因是 任务间互斥锁和资源占用：

---

1️⃣ 堆空间限制

你之前的 map 文件显示：

RW + ZI 数据 ≈ 31.6 KB
SRAM 总量 = 32 KB
FreeRTOS heap = 6144 bytes (~6 KB)

• Task1、Task2、Task3、Task4 每个栈 300 words ≈ 1.2 KB
• 四个任务的栈 + heap 已经接近 6 KB + 4.8 KB = 10.8 KB
• RAM 总量 32 KB，静态变量 + BSS 已经占 ~31.6 KB
• 剩余 RAM 太少 → 新建的 Task4 堆栈无法分配 → 任务创建失败，但你没检查 xTaskCreate 的返回值，所以没发现。

✅ 这是最直接原因：RAM 不够 Task4 分配栈。

---

2️⃣ 互斥锁嵌套可能加剧问题

• 你的 LCD 互斥锁和 Modbus mutex (g_ch1_lock) 有交叉
• Task2/3 调用 LCD + Modbus mutex → 栈占用多
• Task4 需要 LCD mutex，但堆栈分配失败 → 永远不运行
• 所以单独 Task4 或 Task2+Task3 运行没问题，但三者同时就失败。

---

3️⃣ 解决办法

方法 A：增加可用 RAM

• 你的 STM32G431 SRAM = 32 KB
• 你的 RW+ZI 已经 31.6 KB → 基本满
• 只能优化 RAM 使用：
  1. 减少全局数组（LCD buffer / USB buffer / USART buffer）
  2. 减少任务栈大小：
     • 当前 300 words ≈ 1.2 KB
     • Task2/3/4 其实不需要太大，可以改 200-256 words
  3. FreeRTOS heap 保持 6 KB 或略减

方法 B：检查任务创建返回值

if (xTaskCreate(LibmodbusCH2TempHumiClientTask, "Task4", 300, NULL, osPriorityNormal, NULL) != pdPASS) {
    // 分配失败，打印错误
}

• 这样能确认 Task4 栈分配失败

方法 C：优化 LCD 调用

• 避免在持 Modbus mutex 时调用 LCD mutex，减少栈占用和嵌套锁

---

四.具体分析 第2.4.4条

4.1为什么会爆

• STM32G431 只有 32 KB SRAM。
• 你编译出来 RW+ZI = 32336 (≈31.6 KB)，已经几乎占满。
• 当你把 FreeRTOS heap 从 6144 (6 KB) 提高到 10240 (10 KB)，RW/ZI 总量直接 >32 KB，所以报错 No space in execution regions。

所以不是 Flash 不够，而是 RAM 爆了。

4.2map 里能看出什么

• .bss / .data 主要消耗来自：
  • UART/USB DMA 缓冲区（g_uart2_rx_buf, g_uart3_rx_buf, USB CDC buffer）
  • LCD 全局变量（TextColor, BackColor, g_spi_lcd_lock 等）
  • FreeRTOS 内核对象（队列、信号量、堆、任务栈）
  • libmodbus 上下文（g_ch1_ctx, g_mb_mapping）

这些东西全是全局变量，占的是 SRAM 的 RW/ZI 段。

这是map的内容：部分.
bss: usart.o(i.HAL_UARTEx_RxEventCallback) refers to usart.o(.bss) for huart2
    Line 192: usart.o(i.HAL_UART_ErrorCallback) refers to usart.o(.bss) for huart2
    Line 203: usart.o(i.HAL_UART_MspInit) refers to usart.o(.bss) for hdma_usart2_rx
    Line 206: usart.o(i.HAL_UART_RxCpltCallback) refers to usart.o(.bss) for huart2
    Line 209: usart.o(i.HAL_UART_TxCpltCallback) refers to usart.o(.bss) for huart2
        ....
        ...
     Line 3835:     .bss                                     0x20000388   Section      880  usart.o(.bss)
	Line 3835:     .bss                                     0x20000388   Section      880  usart.o(.bss)
	Line 3836:     g_uart2_rx_buf                           0x20000630   Data         100  usart.o(.bss)
	Line 3837:     g_uart3_rx_buf                           0x20000694   Data         100  usart.o(.bss)
	Line 3843:     .bss                                     0x2000322c   Section     1248  ux_device_descriptors.o(.bss)
      .....
        .....


.data 0x20000000 Section 12 lcd.o(.data)
  Line 3760: .data 0x20000000 Section 12 lcd.o(.data)
  Line 3761: TextColor 0x20000000 Data 2 lcd.o(.data)
  Line 3762: BackColor 0x20000002 Data 2 lcd.o(.data)
  Line 3763: g_spi_lcd_lock 0x20000008 Data 4 lcd.o(.data)
  Line 3764: .data 0x2000000c Section 28 app_freertos.o(.data)
 Line 3764: .data 0x2000000c Section\
     .....
     ...

这些是什么意思？

在 map 文件里看到的这些数字，最后一列就是 大小（字节数，单位是 Byte）。
比如你贴的这一段：

TextColor              0x20000000   Data    2   lcd.o(.data)     // 占 2B
BackColor              0x20000002   Data    2   lcd.o(.data)     // 占 2B

这些都很小（几个字节）。

真正“吃大头”的内存不是 .data 段，而是 `.bss 段的大数组。比如：

• g_uart2_rx_buf
• g_uart3_rx_buf
• USBX 里的 ux_device_stack
• LCD 显示缓冲区（如果你有 frame buffer）
• FreeRTOS ucHeap（堆，几 KB）
• libmodbus 的 g_mb_mapping（寄存器映射表，可能几 KB）

这些在 map 里会显示成：

g_uart2_rx_buf    0x20001000   Data   1024   usart.o(.bss)   // 1 KB
g_mb_mapping      0x20002000   Data   4096   app_freertos.o  // 4 KB

4.3 有些是Section什么意思？

在 map 文件里你会看到两类东西：

---

4.3.1. Data

TextColor              0x20000000   Data    2   lcd.o(.data)

这里的 Data 就是一个具体的全局变量，它有明确的名字（TextColor），大小（2 字节），地址（0x20000000）。

---

4.3.2. Section

.data                  0x2000000c   Section 28  app_freertos.o(.data)

这里的 Section 指的是编译器/链接器为一个目标文件（比如 app_freertos.o）生成的 整个段（section），它里面可能包含多个 Data 变量。

• .data 段：存放有初始值的全局变量
• .bss 段：存放未初始化的全局变量
• .rodata 段：存放只读常量

所以 Section 就是“这一堆变量在内存里一块占了多少字节”，而 Data 是具体到单个变量。

---

🔎 举个例子：

.data                  0x2000000c   Section 28  app_freertos.o(.data)
g_xBinarySemaphoreSwitch    0x2000000c   Data 4  app_freertos.o(.data)
g_xBinarySemaphoreENV       0x20000010   Data 4  app_freertos.o(.data)
g_xBinarySemaphoreTempHumi  0x20000014   Data 4  app_freertos.o(.data)
g_ch1_lock                  0x20000018   Data 4  app_freertos.o(.data)
g_ch1_ctx                   0x20000020   Data 4  app_freertos.o(.data)

• 这一段 .data 总共是 28 字节（Section 28）
• 它里面有 5 个变量（Data），每个大小 4B + 前后对齐填充

---

✅ 总结：

• Data = 单个变量
• Section = 变量的集合（某个 .o 文件里的 .data/.bss 段整体）

4.4那.bss为什么几百的数字都来了？

• .bss 存放的是 未初始化的全局变量 / 静态变量。
• 因为没有初始值，所以在 Flash 里不占空间（只在启动时清零），但在 RAM 里要占空间。
• 你看到的数字（比如 880, 732, 17420 等），就是 这个 Section 在 RAM 里占用的字节数。

---

举几个例

1. USART

.bss     0x20000388  Section 880  usart.o(.bss)

• usart.o 的 .bss 占了 880 字节 RAM。
• 里面的变量有：huart2 (148B), huart3 (148B), hdma_usart2_rx (96B), g_uart2_rx_buf (100B) … 加起来差不多就 880B。

---

2. USB

.bss     0x200006f8  Section 732  usb.o(.bss)

• usb.o 占 732B RAM。
• 比如 hpcd_USB_FS (732B)。

---

3. USBX 设备栈

.bss     0x20000a20  Section 17420  app_usbx_device.o(.bss)
ux_device_byte_pool_buffer   17408
cdc_acm_parameter            12

• 光 ux_device_byte_pool_buffer 一个数组就占了 17408B (~17KB)。
• 这是 USBX 内存池，非常大，是内存吃紧的主要原因之一。

---

4. FreeRTOS 内核

.bss     0x2000534c  Section 1220  tasks.o(.bss)
pxReadyTasksLists   1120
…
.bss     0x20005928  Section 1720  cmsis_os2.o(.bss)
Idle_Stack          512
Timer_Stack        1024

• FreeRTOS 内核自己要维护就绪任务队列、空闲任务堆栈、定时器堆栈，也占了几 KB。

---

5. Heap

.bss     0x20005fe0  Section 6144  heap_4.o(.bss)
ucHeap   6144

• 这是你配置的 configTOTAL_HEAP_SIZE（6KB）。
• 你要是改成 10240，这里就会变成 10KB。

---

为什么你看到“几百、上千的数字”

• 因为这些是 Section 的大小（一整个 .bss 段的总和）。
• 它往往是数组、大结构体、内存池在占空间。

---

总结：

• .bss 里的数字就是 RAM 占用（字节数）。
• 大户主要是：
  • ux_device_byte_pool_buffer（17KB）
  • heap_4（6KB ~ 10KB，取决于配置）
  • FreeRTOS 任务和队列（几 KB）

五.怎么优化

优化 .bss（也就是 RAM 占用）一般有几条路线

---

优化思路

1. 找“大户”下手
   • 先从 最大数组 / 内存池 下手，比如 ux_device_byte_pool_buffer (17KB) 和 ucHeap (6KB)。
   • MAP 文件里已经能看出谁占得多，优先盯它们。
2. 调整 USBX 内存池大小
   • ux_device_byte_pool_buffer 是 USBX 的内存池。
   • 默认配置可能很大（比如 32KB），你现在是 17KB。
   • 如果你只用 CDC/MSC 这种简单类，可以在 ux_user.h 或 app_usbx_device.c 里减小 UX_DEVICE_MEMORY_POOL_SIZE。
   • ✨ 一般几 KB 就够，不用 17KB!!!
3. 精简 FreeRTOS Heap
   • 你现在 ucHeap = 6144。
   • 如果任务和队列不多，可以把 configTOTAL_HEAP_SIZE 调小，比如 4KB。
   • 方法：在 FreeRTOSConfig.h 改 #define configTOTAL_HEAP_SIZE ( ( size_t ) ( 4 * 1024 ) )。
4. 检查任务栈大小
   • FreeRTOS 里任务的栈空间是静态分配的，容易过大。
   • 比如 Idle 任务 512B，Timer 任务 1024B，用户任务可能配了 512B、1024B，其实很多只用到几十字节。
   • 建议：先用 uxTaskGetStackHighWaterMark() 测每个任务的剩余栈，再调小。
5. 检查全局数组 / 缓冲区
   • g_uart2_rx_buf (100B)、g_uart3_rx_buf (100B) 还好。
   • 重点是看有没有大数组，比如 uint8_t big_buffer[4096]; 这种。
   • 如果只在某个函数里用，可以改成 局部变量（malloc 或栈上分配）。
6. 优化 USB 描述符 / 框架数组
   • DevFrameWorkDesc_FS (200B)，USBD_Device_FS (296B) 这些小不了多少，但如果不需要 HS 模式，可以关掉 HS 描述符，能省一点。

---

实战优化路线（推荐你按顺序做）

1. 确认 RAM 大头（USBX 17KB、heap 6KB、FreeRTOS 栈几 KB）。
2. 减 USBX 内存池 → 从 17KB 改到 8KB（试试看还能不能跑 CDC）。
3. 减 FreeRTOS heap → 从 6KB 改到 4KB，够用就行。
4. 检查任务栈 → 用 uxTaskGetStackHighWaterMark()，把 1024 改到 256/512。
5. 找全局大数组 → 能不用全局的就用局部。

---

这样搞下来， RAM 占用能至少省个 8KB～12KB。
