在设计工作中，要求将方形板框的直角修改为圆弧角或者是钝角，将这部分操作称之为倒角

倒角的具体步骤如下：

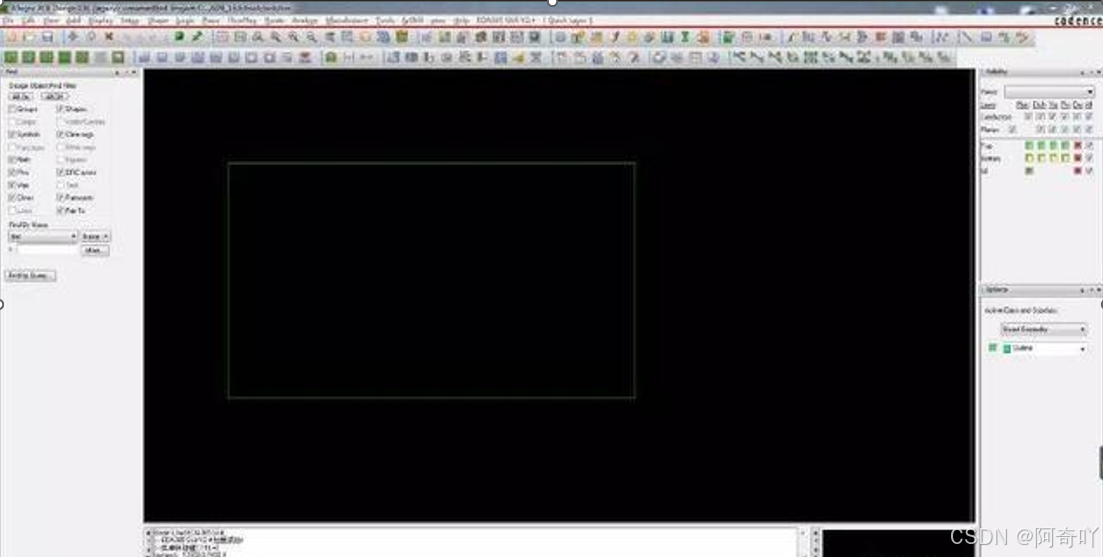

（1）首先用add-rectangle，在板框层画一个长方形。

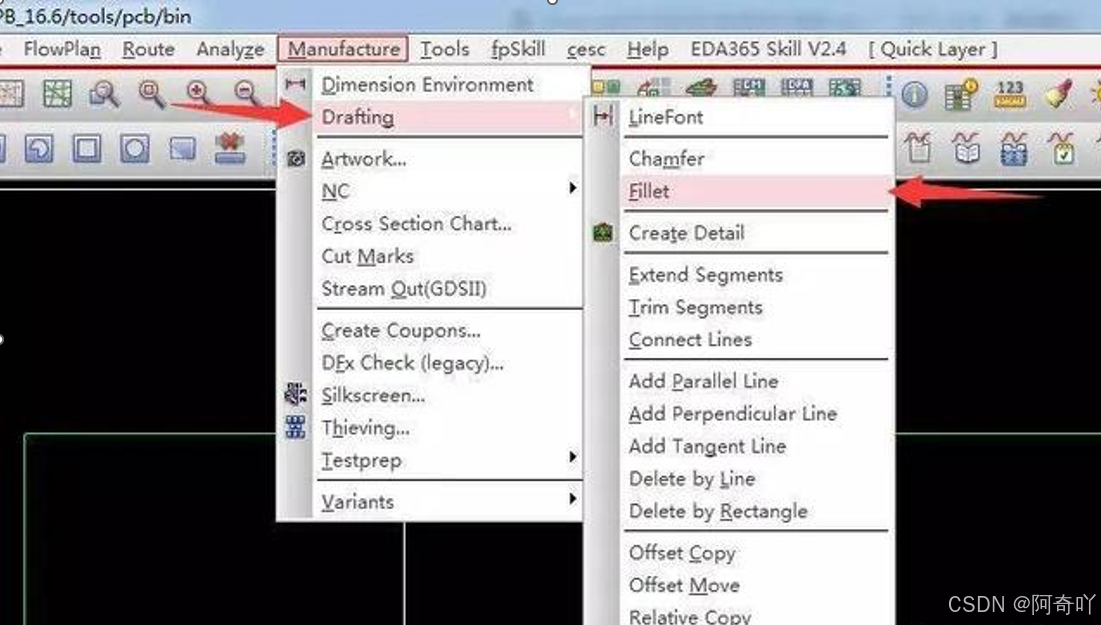

（2）对板框进行倒圆角:Manufacture-Drafting-Fillet

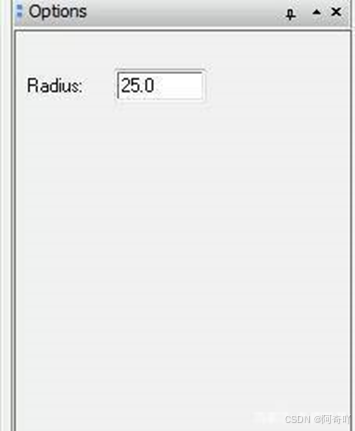

Options里面设置圆弧的半径，这里就用默认的25mil。

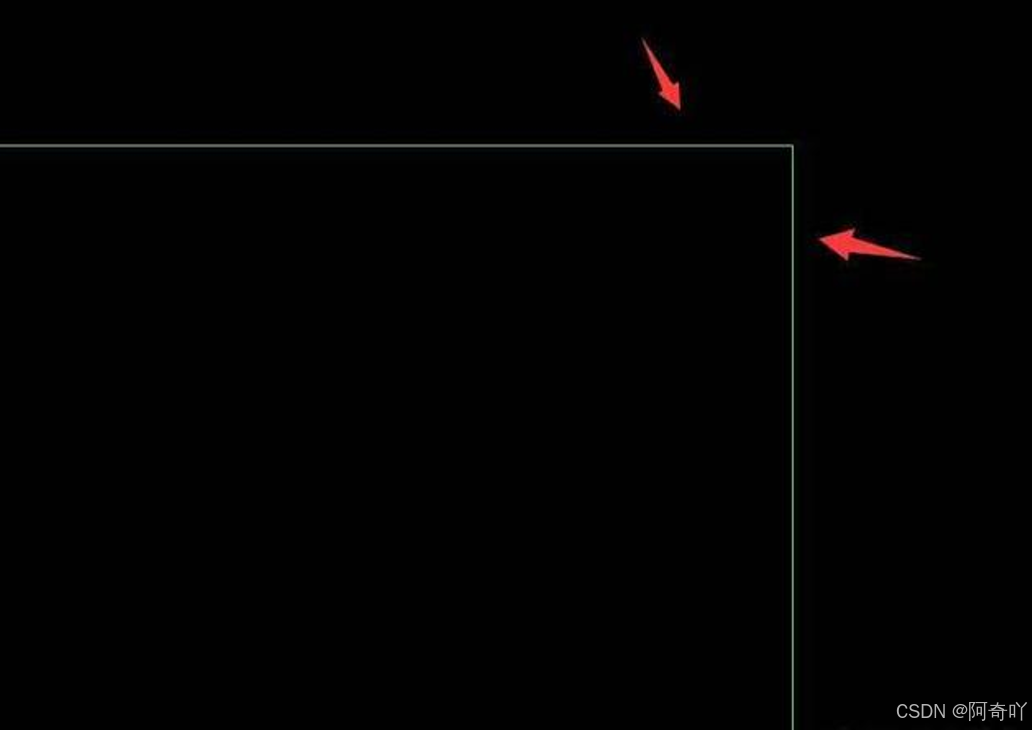

然后点击直角两侧进行倒角。

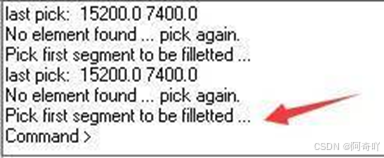

如果没反应，这时你看下command提示框，如下显示，这时就很有可能，板框是shape属性的。

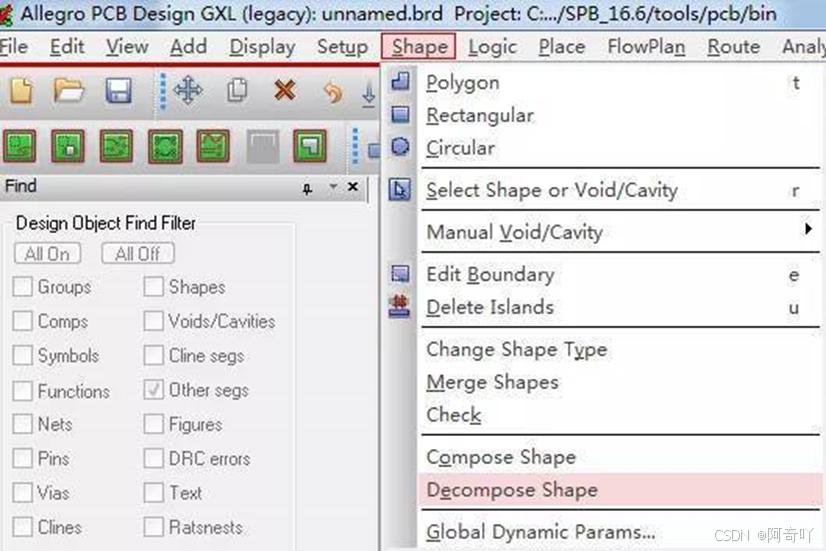

因为倒角只能对line进行，所以要将板框的shape属性打散，用菜单栏中shape-decomposeshape，框选板框，移出铜皮再进行操作。

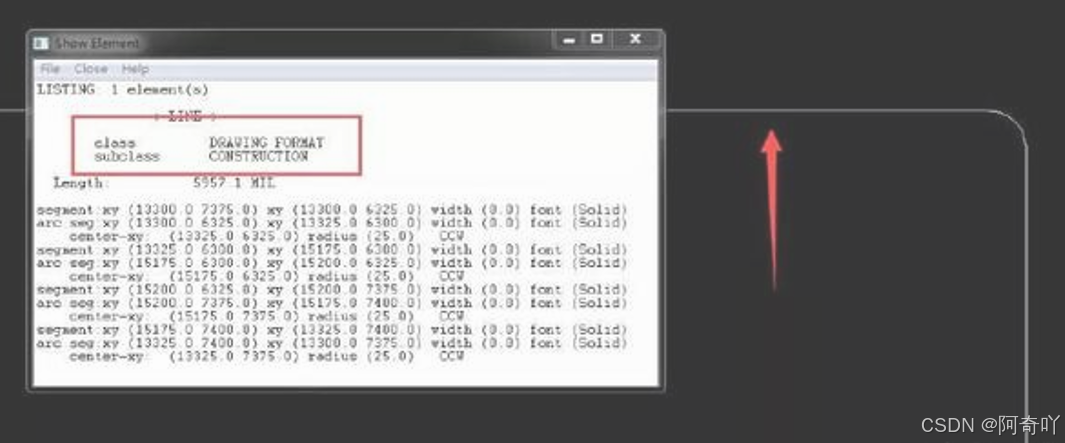

倒角完成后，因为decompose shape后的板框属性已经不是板框层。

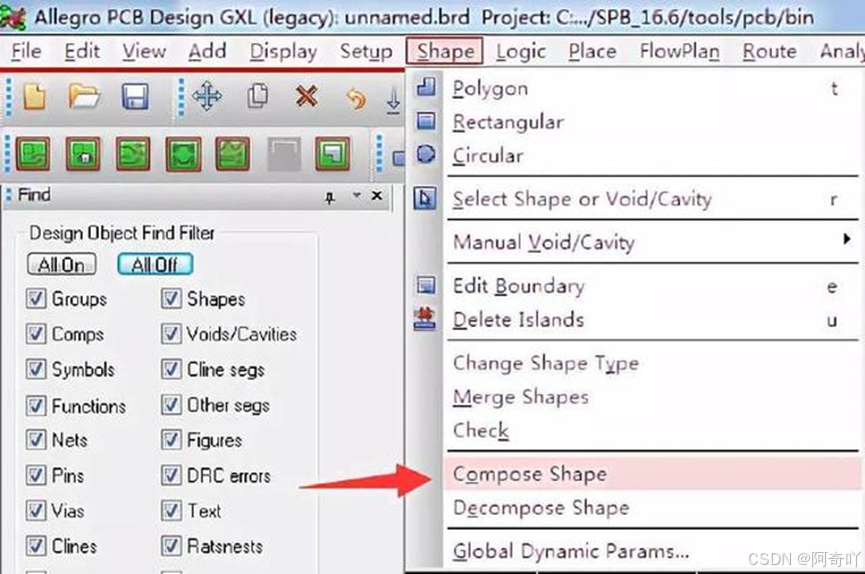

所以需要再对修改后的板框再进行compose shape。

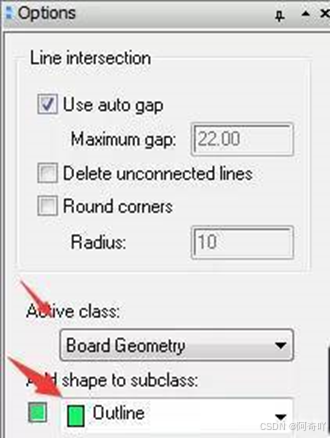

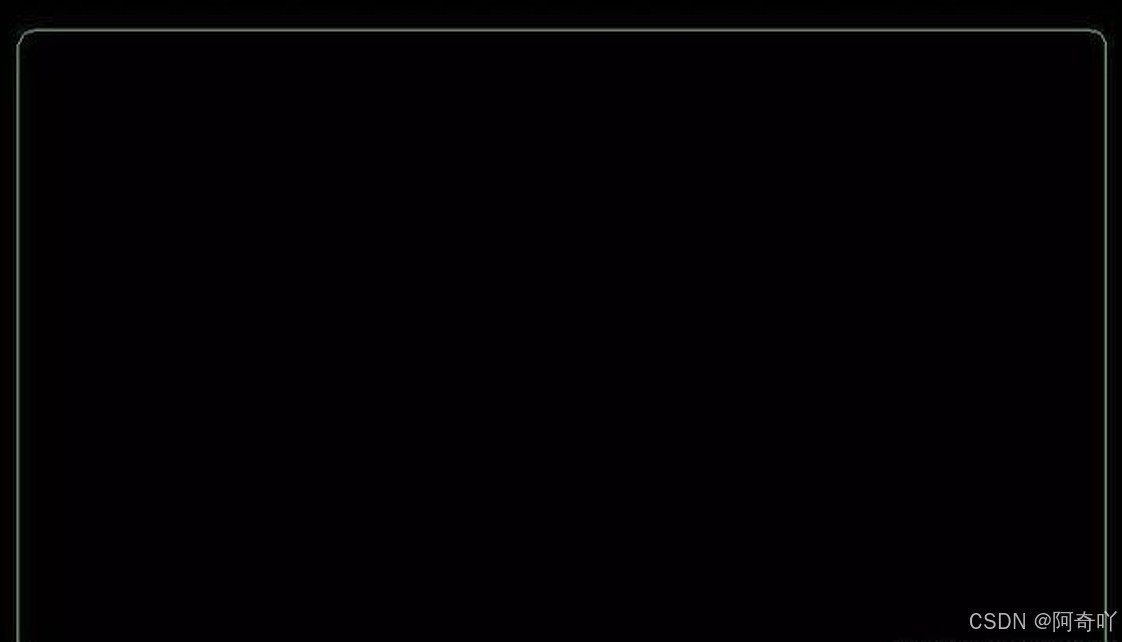

注意options里面要选择板框层，然后框选板框，倒圆角成功。

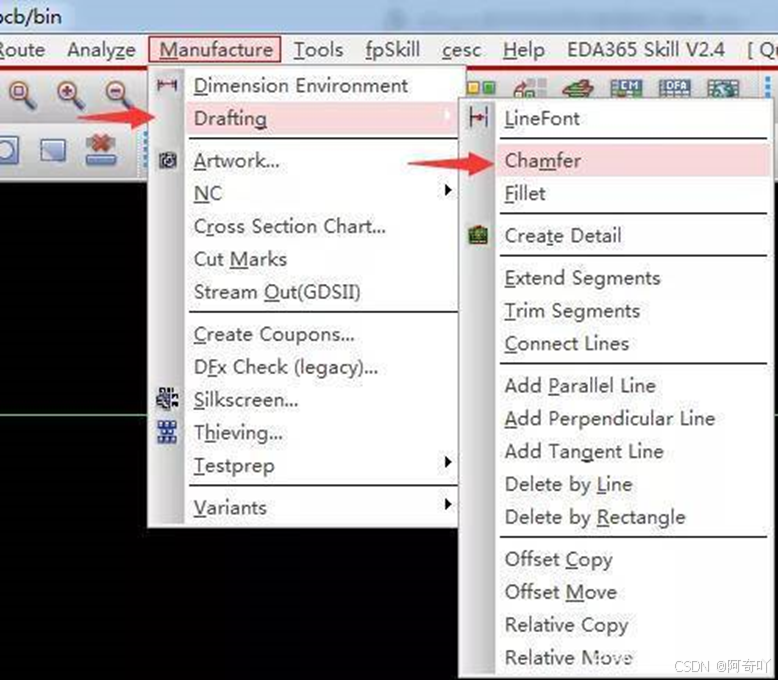

2、导钝角Manufacture-Drafting-Chamfer，其他操作如上。

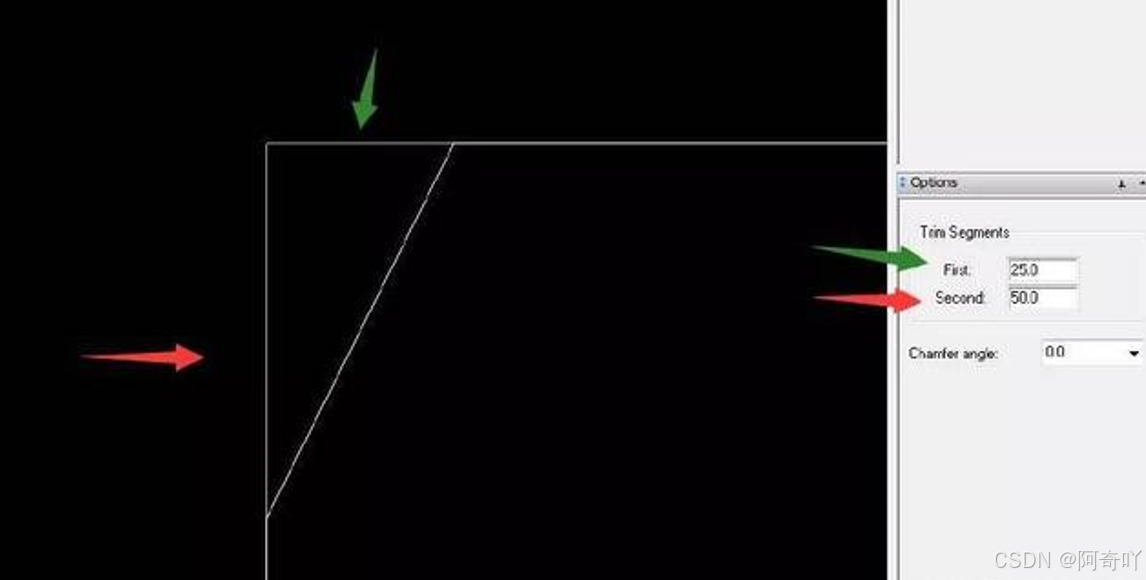

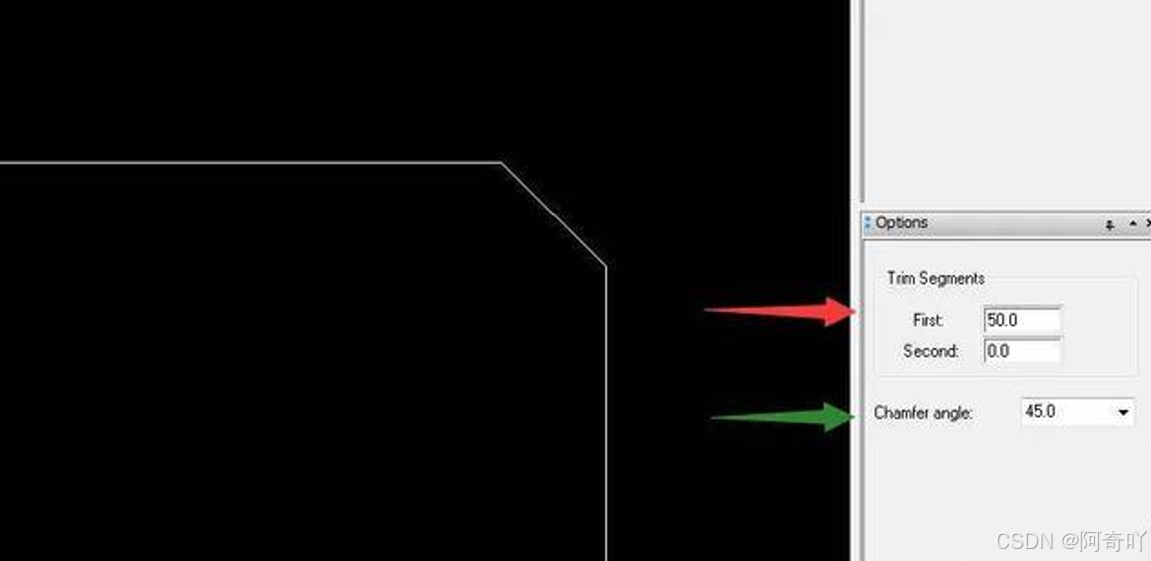

可以通过设置first的长度和chamfer angle的角度设置倒角，也可以根据两边不同长度来倒角。
