电路设计基础知识

引言

很多时候画板子的原理图时，喜欢东抄一部分，西抄一部分，电路做出了是能跑，但很多时候是一知半解，因此编写本文用于自身的查漏补缺。

读者需要自备以下知识：

• U=IR（电压 = 电流 * 电阻）
• 对于电阻，串联分压，并联分流

本文章主要聚焦于实际应用内容，忽略微观的物理原理等内容介绍（如PN节），有需要的读者可以阅读其他文章补充。

推荐使用 Circuitjs web 在线电路模拟器

• 电路在线仿真，打开即用，元件很多
• 上手简单，十分钟就能玩熟练
• 自带很多种基础电路例程
• 搭一些电路测试很轻松就能得到结果

基础

由于高中物理课程中已涉及电路基础知识，大家对电路原理普遍具备一定程度的了解。然而，高中阶段的电路教学主要集中在理想化模型，通常仅以电阻为代表元件，且分析时多关注阻值这一单一参数，缺乏对实际电子元件特性及其关键参数的深入探讨。

因此，本节将简要介绍电子设计中常用的元器件，以及在实际应用中需要重点关注的各项参数。具体的设计方法与应用场景将在下一节中进一步展开说明。

电阻

常见参数

参数	说明	设计中需留意
阻值（Resistance）	电阻的标称阻值（如 1kΩ、10kΩ）	匹配电路需求，考虑精度
额定功率（Power Rating）	电阻能承受的最大功率（如 1/4W、1/8W）	防止过热烧毁
精度（Tolerance）	实际阻值与标称值的偏差（如 ±1%、±5%）	高精度电路需选 ±1% 或更高
封装尺寸（Package）	如贴片的 0603、0805、1206，直插等	影响功率、布线、散热
温度系数（TCR）	阻值随温度变化的程度（ppm/℃）	高温或精密电路中需关注
最大工作电压	电阻能承受的最高电压	高压场合不可忽略
噪声特性	电阻产生的热噪声和电流噪声	放大器前端等敏感电路需低噪声
材料与类型	碳膜、金属膜、绕线、厚膜等	影响精度、稳定性、频率响应

在普通的电子设计中，一般只需要考虑前四个参数，即阻值、精度、额定功率、封装。

显然，封装尺寸越大，一般额定功率也会越高；精度越高，价格也会越贵。

电阻值的分布

电阻的阻值并不是随意设定的，而是按照标准化的数值序列进行分布的。这种分布方式称为 E系列（E-series），由国际电工委员会（IEC）制定，目的是在一定的精度范围内，用最少的阻值种类覆盖整个数值范围，便于生产、库存和使用。

E系列	每十倍频程的个数	常见容差	应用场景
E6	6 个	±20%	普通用途，已较少使用
E12	12 个	±10%	一般电路
E24	24 个	±5%	常见通用电阻
E48	48 个	±2%	精密电路
E96	96 个	±1%	高精度电路
E192	192 个	±0.5%、±0.25%	超高精度仪器

E 系列是一种几何级数分布（等比数列），每个系列根据允许的精度（容差） 来决定每十倍频程（decade，如 1Ω ~ 10Ω、10Ω ~ 100Ω）中包含多少个标准值。

E 系列的阻值按对数等距分布，公式为：
$$R_n=10^{n/N}$$
其中：

• N 是 E 系列编号（如 E24 → N=24）
• n=0,1,2,…,N−1
• 结果取最接近的三位有效数字

然后通过乘以 10 的幂次（×1、×10、×100、×1k 等）扩展到所有数量级。

需要具体阻值可以使用下方网站查询，常用的E系列为E24(±5%)、E96(±1%)。

标准电阻阻值查询表 - E6/E12/E24/E48/E96全系列在线速查工具

电容

常见参数

参数	说明	设计中需留意
电容值（Capacitance）	存储电荷的能力，单位：法拉（F）、μF、nF、pF	匹配电路功能需求
额定电压 / 耐压（Voltage Rating）	电容能承受的最大直流电压	必须留有余量
精度（Tolerance）	实际值与标称值的偏差（如 ±5%、±20%）	精密电路需高精度
封装与尺寸	如贴片的0603、0805、1210、直插电解等	影响布局、功率、散热
极性（Polarity）	是否有正负极（如铝电解、钽电容）	接反会短路或爆炸
介质材料（Dielectric）	决定电容类型和性能（如MLCC、电解、钽）	影响稳定性、寿命、成本
温度特性（Temperature Coefficient）	电容值随温度变化的程度	高温或精密电路中重要
等效串联电阻（ESR）	电容内部的等效电阻	影响滤波、发热、稳定性
等效串联电感（ESL）	电容的寄生电感	高频性能关键
寿命与老化（Lifetime & Aging）	尤其电解电容会随时间干涸	长期可靠性考虑

在普通的电子设计中，一般只需要考虑前六个参数，即电容值、额定电压、精度、封装、极性。

显然，封装尺寸越大，一般额定电压也会越高；精度越高，价格也会越贵。

介质的特点

类型	特点	优点	缺点	典型应用
陶瓷电容（MLCC）	多层陶瓷，无极性	体积小、ESR低、高频好	容量小，电压/温度下容量下降	去耦、滤波、高频
铝电解电容	有极性，液体电解质	容量大、便宜	ESR高、寿命有限、有极性	电源滤波、储能
固态电解电容	聚合物电解质	低ESR、长寿命、无液体	成本高	高频电源输出
钽电容	有极性，固体	体积小、稳定	易击穿、成本高、接反易炸	高密度板、中等容量去耦
薄膜电容	聚酯、聚丙烯等	稳定、低损耗	体积大	音频、定时、AC电路

电容值分布

同样遵循与电阻值分布相同的E系列，但是由于电容的高精度制作较难，所以一般使用的是铝电解电容E6(±20%)、陶瓷电容E24(±5%)。

二极管

二极管是用半导体材料(硅、硒、锗等)制成的一种电子器件。它具有单向导电性，即给二极管阳极加上正向电压时，二极管导通。当给阳极和阴极加上反向电压时，二极管截止。因此，二极管的导通和截止，则相当于开关的接通与断开。

伏安特性

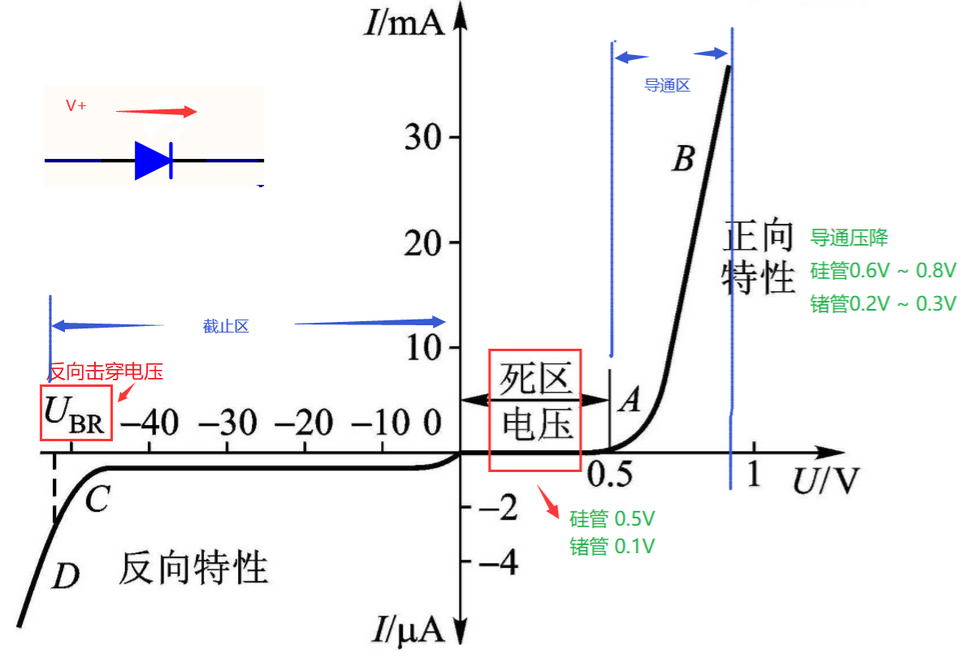

二极管的理解最好结合伏安特性曲线：

1.正向特性（外加正向电压，对应图中横坐标正半轴）

当外加正向电压较小时，二极管的正向电流极小，几乎为零。只有当正向电压超过某一特定阈值时，正向电流才显著增加，该电压称为导通电压。在室温条件下，硅二极管的导通电压约为 0.5 V，锗二极管约为 0.1 V。电压超过导通电压的区域称为导通区。

在导通状态下，随着正向电流的增大，二极管两端的电压变化很小，表现出近似恒压特性。其中，硅管的导通压降通常为 0.6～0.8 V（工程中常取 0.7 V），锗管为 0.2～0.3 V（常取 0.2 V）。

2.反向特性（外加反向电压，对应图中横坐标负半轴）

在反向电压未达到击穿电压的范围内，由于少数载流子的漂移作用，会产生微小的反向饱和电流。该电流数值极小，且基本不随反向电压的增大而变化，表现出高阻态特性。此区域称为截止区。

从正向与反向伏安特性可以看出：

1. 二极管是一种非线性元件；
2. 具有明显的单向导电性——正向导通，反向截止。

3.反向击穿特性

当反向电压升高至某一临界值 V_BR（击穿电压）时，反向电流急剧上升，而电压仅略有增加，这种现象称为反向击穿。击穿后若不加以限流，可能导致器件因过热而损坏。某些特殊二极管（如稳压二极管）正是利用这一特性在击穿区稳定工作，实现电压调节功能。

常见参数

参数	符号	含义与作用	选型注意事项
最大整流电流	IF	二极管能长期通过的最大正向平均电流	负载电流 × 1.5~2 倍余量
正向压降	VF	导通时两端电压降	小电流用普通硅管（0.7V），大电流/高效用肖特基（0.3V）
反向击穿电压	VBR或VR	反向耐压极限，超过会击穿	工作电压 × 2~3 倍安全余量（如12V系统选 ≥25V）
反向漏电流	IR	反向电压下流过的微小电流	高温时增大，精密电路需关注
反向恢复时间	trr	从导通到截止所需时间	高频开关建议用快恢复或肖特基
最大耗散功率	PD	能承受的最大功耗（P=VF×IF）	超过会发热烧毁，注意散热

众多种类

二极管可以实现的用途很多，因此为了更好适应各种需求，生产出了不同特性的二极管，最后逐步演变出了各司其职的二极管。

如同人类为了分工合作适应不同的事情，逐步学会了不同的技能，演变出了不同的工种

二极管的种类有很多，但本质还是二极管，具有单向导通型，只是因为参数不同，侧重点不同，各种在不同的特性区。

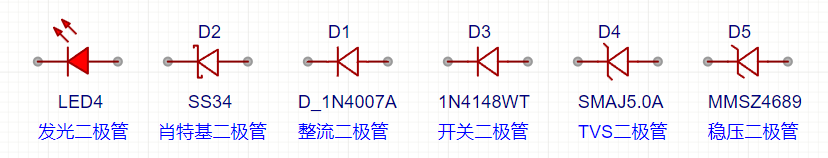

部分二极管原理图符号：

类型	经典型号	特性	常用场景
发光二极管（LED）	贴片LED, 5mm直插	发光、需限流电阻	指示灯
肖特基二极管	SS34, 1N5819, MBR735	正向压降低、无反向恢复	低压大电流、防反接、续流
整流二极管	1N4007, M7, MBR系列	单向导通、耐高压、中低频	AC/DC整流、电源桥堆
开关二极管	1N4148, BAS70	开关速度快、结电容小	信号隔离、保护电路、逻辑控制
TVS二极管（瞬态抑制）	SMAJ5.0A, ESD56140	响应极快、吸收浪涌能量	ESD防护、雷击/浪涌保护
稳压二极管（齐纳 Zener）	1N4733A (3.3V), BZT52C5V1	反向击穿电压稳定	电压钳位、参考电压、过压保护
快恢复二极管	FR107, UF4007	反向恢复时间短	开关电源次级整流
变容二极管	BB914	结电容随电压变化	压控振荡器（VCO）、调频电路

三极管

三极管是一种电流控制型电子开关或放大器，它有三个引脚：

• 基极（Base/B极）：控制端，用来“下令”是否导通
• 集电极（Collector/C极）：主电流流入端（NPN）或流出端（PNP）
• 发射极（Emitter/E极）：主电流流出端（NPN）或流入端（PNP）

它的作用就像一个“由小电流控制的大阀门”：只要用很小的电流流入基极，就能允许更大的电流从 集电极 流向 发射极。

常见参数

参数	符号	含义	选型建议
最大集电极电流	IC(max)	能通过的最大电流	负载电流 × 1.5 安全余量
集电极-发射极击穿电压	VCEO	CE间最大耐压	大于电路电源电压（留20%余量）
直流电流增益	hFE 或 β	放大倍数（IC/IB）	开关应用：选高hFE（>100）；放大：注意范围
饱和电压	VCE(sat)	饱和时CE压降	越小越好（<0.3V为佳），减少发热
基极-发射极饱和电压	VBE(sat)	导通所需Base电压	一般0.6~0.8V，MCU 3.3V/5V可驱动
开关时间	ton/toff	导通/关闭延迟	PWM应用需关注（如驱动电机）

分类

三极管有两种类型，分别为NPN和PNP，电子符号如下图所示：

类型	控制逻辑	电流方向	典型应用场景
NPN	高电平导通	C → E最常用，负载接在上方，Emitter接地	负载接地端控制（低边开关）
PNP	低电平导通	E → C负载接在下方，Emitter接电源正极	负载电源端控制（高边开关）

工作区

三极管不是简单的“开/关”，它有三个工作状态，用途完全不同。

工作区	特点	应用场景	条件
🔴 截止区（Cut-off）	CE之间断开，无电流	开关“关”状态	Ib ≈ 0，Vbe < 0.6V
🟡 放大区（Active）	电流放大：IC=hFE×IB 压降较大：Vce > Vce(sat)	模拟信号放大	Ib > 0
🟢 饱和区（Saturation）	CE完全导通，压降很小(Vce ≈ Vce(sat) )	开关“开”状态	Ib 足够大，使 Ic 不再随 Ib 增加而增加

MOS管(场效应管)

MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种电压控制型电子开关，有三个引脚：

• 栅极（Gate）：控制端。通过施加电压V_GS来控制D和S之间的通断
• 源极（Source）：主电流流出（N沟道）或流入（P沟道）的端子，通常是参考点（接地或接电源）
• 漏极（Drain）：主电流流入（N沟道）或流出（P沟道）的端子，通常连接负载或电源

MOS管是通过电压控制的开关，理想状态下，栅极不会有电流流入。只要V_GS (栅极电压 - 源极电压)大于V_th (阈值电压)，则源极和漏极就相当于连通了。

常见参数

参数	符号	单位	含义	选型建议
栅极阈值电压	Vth	V	开始导通所需的最小VGS	要 ≤ MCU输出电压，不然需要额外的驱动IC
导通电阻	RDS(on)	mΩ	完全导通后D-S间电阻	越小越好，决定功耗与发热
最大漏源电压	VDS(max)	V	可承受的最大电压	至少为负载电压的1.5倍
连续漏极电流	ID	A	可持续通过的最大电流	留20%~50%余量
栅极电荷	Qg	nC	开关所需电荷量	越小越适合高频PWM
输入电容	Ciss	pF	栅极等效电容	影响驱动速度，大电容需强驱动

分类

MOS管可以分为N沟道和P沟道，也可以分为增强型和耗尽型。

类型	控制极性	导通条件	应用场景
N沟道（N-Channel）	低电平关，高电平开	VGS>Vth	低端驱动（接地侧开关）
P沟道（P-Channel）	高电平关，低电平开	VGS<Vth	高端驱动（电源侧开关）

类型	正常状态	控制
增强型（E-mode）	关断（不通）	加电压才能导通
耗尽型（D-mode）	导通（常通）	加反向电压才能关闭(需要负电压)

因为生产工艺原因，同等性能参数下的NMOS比PMOS成本更低，所以一般优先选择NMOS

市面上出售的MOS管的99%都是增强型，耗尽型非常少用到。因此除了特别标注，不然默认为增强型

增强型的NMOS和PMOS符号如下：

应用

点灯

灯: 一般指LED(发光二极管)

最常见的电路如下，在正负极之间串入一个电阻和一个LED。

电阻起到的作用为限流，具体大小需要根据电源电压、LED的压降、你想要LED的亮度三个参数才能计算出来。

LED的压降（Forward Voltage Drop，简称 Vf）是指 LED在正常导通发光时，其两端所需的电压降。它是LED的一个关键电气参数，直接影响电路设计中电源电压的选择和限流电阻的计算。

🔍 通俗解释：

就像水流需要一定的压力才能通过水管，LED也需要一定的“电压压力”才能让电流通过并发光。这个“启动电压”或“工作电压”就是 压降（Vf）。

一旦电压达到这个值，LED开始导通并发光；如果电压低于这个值，LED几乎不亮。

LED压降的典型值（根据颜色和材料不同）：

LED颜色	材料	典型正向压降 (VF)
红色	GaAsP, AlGaInP	1.8V – 2.2V
黄色	GaAsP	2.0V – 2.4V
绿色（传统）	GaP	2.2V – 2.6V
蓝色	InGaN	3.0V – 3.6V
白色	InGaN（蓝光+荧光粉）	3.0V – 3.6V
红外	GaAs	1.2V – 1.6V

LED的亮度本质上是由通过它的电流决定的(亮度与电流大致成线性关系)，一般贴片LED的工作电流为0-10mA，直插LED为0-20mA。所以LED驱动芯片使用都是恒流控制，而不是采用的恒压。但人眼感知是对数型（20%电流时看起来可能有50%亮度），因此1mA的电流也足以观察到LED处于点亮状态。

常用使用PWM控制LED亮度变化，实现渐变效果的本质是通过频繁开关+人眼的视觉暂留，而不是电压控制LED亮度。

限流电阻的计算公式为
$$限流电阻值=\frac{VCC电压-LED压降}{LED工作电流}$$
例如：在3.3V的电源中，点亮一个红色LED，并让其工作电流为1mA，则电阻应该为
$$\frac{3.3v-2.0v}{1mA}=1300\Omega$$

上拉&下拉

在电子设计中，上拉电阻（Pull-up Resistor） 和 下拉电阻（Pull-down Resistor） 是用于确保数字电路中信号引脚具有确定逻辑电平（高电平或低电平）的常用技术，特别是在引脚处于悬空或未被主动驱动时。

以下是一个很常见的按键电路，采用外接上拉的方案，当按键按下时，MCU_IO将与地接通，但当按键没有按下时，MCU_IO将处于高电平。

上拉/下拉我们在设计时候经常使用，但有几个问题，不知道你们是否想过

为什么能上拉/下拉？是分压吗？

此处以上面电路作为例子讲解上拉，下拉同理可得。

有几个错误理解方向：

1. MCU的IO内部等效电阻与上拉电阻串联，则没按下之前，线路是VCC→上拉电阻R6→IO内部等效电阻→地，由于IO内部等效电阻非常大，通常有几十MΩ，因此IO的输入节点通过电阻分压原理得到了很接近高电平的电压；当按下之后，IO输入节点直接连通地，自然是低电平，而另外一边的VCC→上拉电阻R6→地，持续消耗电能。

2. SW1按键因为开路，可以看作是电阻无限大，然后与上拉电阻R6串联，同样是分压原理，IO的输入节点得到了无限接近高电平的电压。

✅正确的理解应该是：

IO的输入节点通过上拉电阻R6接到了VCC，但是由于MCU的IO与SW1没有电流流入，则对于上拉电阻R6，由欧姆定律得到 压降 = 电阻R6 * 电流，当电流为零时，R6的压降为零，所以IO的输入节点电平等于VCC。

因为根本没有电流通过，所以分压的说法并不成立。

可以使用强弱理解：MCU_IO 是一个高阻节点，R6 提供弱上拉，SW1 提供强下拉（接地），两者竞争决定电平

上拉/下拉电阻的阻值是如何来的，对什么有影响？

先说有什么影响：

1. 功耗：当上拉电阻连接到 VCC，另一端通过开关接地时（如按键按下），会形成电流回路，阻值越小 → 电流越大 → 功耗越高。极端一点，如果上拉电阻小到接近0，则直接短路。
2. 上升/下降时间：所有引脚和走线都有寄生电容（PCB 走线、MCU 输入电容等），典型为 10pF ~ 50pF。上拉电阻与这个电容形成 RC 低通滤波器，影响信号上升/下降耗时。
3. 抗噪声能力：高阻值上拉 → 上拉能力较弱 → 容易被电磁干扰（EMI）或串扰拉偏电平。

因此，对于不需要高速变化的信号线可以使用10kΩ，各方面适中；对于需要高速变化的信号线（如I2C总线），就需要考虑减小上拉电阻(一般4.7kΩ)，换取更快的上升/下降。

电子开关

与“点灯”中直接驱动小电流负载不同，此处所指“电子开关”更关注如何用微弱信号（如MCU的GPIO）去控制大功率或高电压的负载。

电子设计中，一般的电子开关方案有：

• 继电器
• 三极管
• MOS管

补充知识

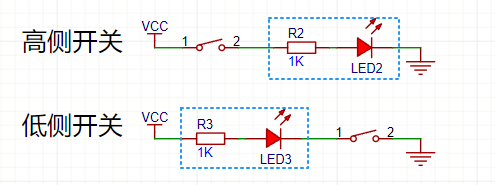

根据开关处于负载的的位置，可以分为高侧开关和低侧开关，如下图：

高侧开关控制负载是否接电源，低侧开关控制负载是否接地，两者本质都是通过控制负载是否构成回路而控制负载是否工作，因此大多数情况下没有区别。

继电器（Relay）

继电器是一种电磁式机械开关，通过线圈通电产生磁场，吸合或断开触点，从而实现电路的物理通断。

特点：

• ✅ 完全电气隔离（控制端与负载端无电气连接）
• ✅ 可控制交流或直流负载
• ✅ 能承受高电压大电流（如10A 250VAC）
• ❌ 响应速度慢（毫秒级）
• ❌ 有机械寿命限制
• ❌ 工作时有噪音
• ❌ 需要较大驱动电流（但可以使用成品模块，内含驱动电路，则只需要高低电平信号）

三极管（BJT）

三极管是一种电流控制型半导体开关，常用型号如 S8050（NPN）、S8550（PNP）。

三极管有三个工作区， 但作为电子开关使用中，我们只用截止区和饱和区，避免放大区。

❓为什么开关要用“饱和区”而不是放大区？
因为在放大区，三极管像一个“可变电阻”，CE之间有较大压降（如0.7V以上），会发热且负载得不到全电压。而在饱和区，CE压降极小（约0.1~0.3V），接近“闭合开关”，效率高、功耗低。

NPN做低侧开关

以 NPN 型三极管为例，当基极（Base）输入足够电流时，集电极（Collector）与发射极（Emitter）之间导通，相当于开关闭合，下面是一个蜂鸣器的控制电路。

• MCU_IO：MCU的IO，高电平可控制蜂鸣器发声
• R4：基极限流电阻，用于控制I_B的大小
• R5：基极下拉电阻，用于在MCU_IO浮空时(比如刚上电没初始化好)下拉基极，防止三极管意外导通
• Q1：NPN型三极管，常用型号S8050
• BUZZER1：有源蜂鸣器(通电就能发出固定频率的蜂鸣声)

此处NPN三极管作为低侧开关使用，导通条件为流入基极的电流(I_B)足够大，使得三极管工作在饱和区。

因此，R4作为限流电阻，其阻值大小就至关重要，计算方法如下：

先计算I_B的大小：
$$I_B⩾\frac{I_C}{h_{FEmin}}\times k$$

• I_B：流入基极的电流
• I_C：负载需要的最大电流
• h_FEmin：放大倍数，注意: h_FE 不是定值，在不同的条件下是会不同的。
• k：安全指数，k=1则是刚好达到理论值，可能未饱和；因此一般选择2~3

在计算限流电阻R4的大小：
$$R=\frac{VCC-V_{BE}}{I_B}$$

计算例子

通过数据手册可知：

• 蜂鸣器工作电流：≤30mA
• h_FEmin：
  • 在I_C =50mA,V_CE =1.0V时为120~400
  • 在 I_C =500mA,V_CE =1.0V时为50
• V_BE：由表可得在IC=30mA时，约为0.8V

则计算过程如下：
$$\frac{30mA}{120}\times 3⩽I_B=0.75mA$$

$$R=\frac{3.3v-0.8v}{0.75mA}=3.33K\Omega$$

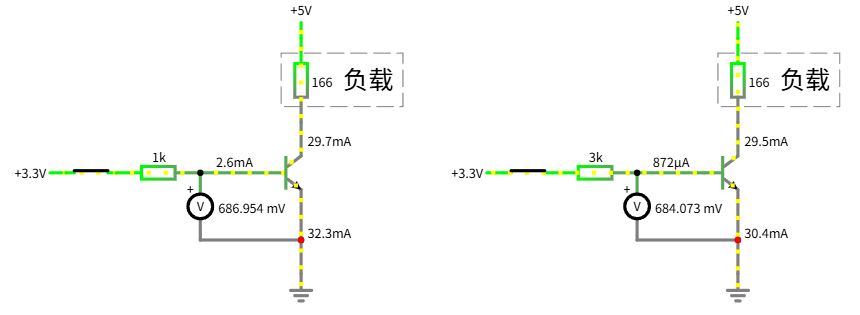

❓使用1KΩ可以吗？

答案是可以，使用1KΩ只是让I_B的电流更大，让三极管工作在更深的饱和状态，允许I_C能通过更大的电流。缺点就是更浪费电而已。

PNP做高侧开关

• MCU_IO：MCU的IO，低电平可控制蜂鸣器发声
• R7：基极限流电阻，用于控制I_B的大小
• R8：基极上拉电阻，用于在MCU_IO浮空时(比如刚上电没初始化好)上拉基极，防止三极管意外导通
• Q2：PNP型三极管，常用型号S8550
• BUZZER2：有源蜂鸣器(通电就能发出固定频率的蜂鸣声)

❓NPN可以做低侧开关，那能否做高侧开关?

答案是不能，先看NPN导通要求，I_B有足够大的电流，那V_BE要大于0.7V以上。如果NPN做高侧开关，发射极E电压将等于VCC，那基极的电压就需要VCC+0.7V，而单片机正常情况下明显是无法输出这么高的电压的，因此NPN不能作为高侧开关。

小结特点

• ✅ 成本低，易于获取
• ✅ 适合中小电流开关（<500mA）
• ✅ 电路简单
• ❌ 是电流控制型，需消耗MCU驱动电流
• ❌ 存在饱和压降（约0.2~0.3V），有功耗
• ❌ 开关速度一般（kHz级别）

MOS管

MOS管是电压控制型器件，通过栅极电压控制源极与漏极之间的导通状态。常用型号如 2N7002（N沟道）、AO3400（N沟道增强型）。

与三极管类似，NMOS一般用作低侧开关，PMOS用作高侧开关。

因为若NMOS作为高侧开关时，导通所需的V_GS电压比负载电压(源极电压V_S)还要高出导通阈值电压V_th，而一般情况下，驱动负载的电压是整个系统的最高电压，所以导通所需电压一般难以提供，或者需要驱动IC使用自举升压方法才能提供。

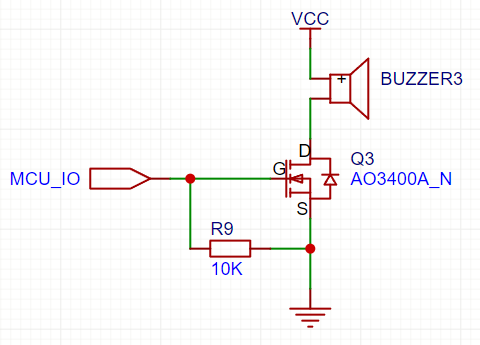

NMOS做低侧开关

• MCU_IO：MCU的IO，高电平可控制蜂鸣器发声
• R9：栅极下拉电阻，用于在MCU_IO浮空时(比如刚上电没初始化好)下拉漏极，防止MOS管意外导通
• Q3：NMOS，常用型号AO3400A_N
• BUZZER3：有源蜂鸣器(通电就能发出固定频率的蜂鸣声)

R9其实还是一个"泄放电阻"，提供一条路径，让栅极电容（C_GS）上的电荷快速释放，避免延迟关断。

但实际上因为MCU_IO一般使用推挽输出模式，在输出低电平的时候，电荷能提供IO口的路径释放。但仍不能排除MCU_IO变为了高阻态(如MCU休眠/死机)导致电荷无法释放，所以R9还能"兜底"。

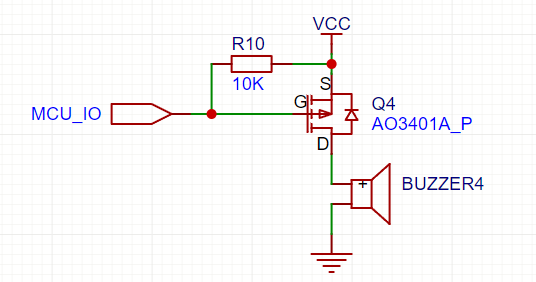

PMOS做高侧开关

讲解：略

小结特点

• ✅ 电压控制，几乎不取走MCU电流
• ✅ 导通电阻极低，效率高
• ✅ 开关速度快（可达MHz）
• ✅ 适合大电流、高频应用
• ❌ 栅极为容性负载，高速切换时需考虑驱动能力
• ❌ 引脚易受静电损伤（ESD）
• ❌ 大功率的MOS管需较高V_GS才能导通

对比总结

	继电器	三极管	MOS管
控制方式	电压+电流	电流控制	电压控制
是否隔离	是	否	否
支持交流/直流	两者都支持	仅直流	仅直流
导通电阻	接近0Ω（物理触点）	存在VCE(sat)压降	极低（mΩ级）
驱动功耗	高	中等	极低
开关速度	慢（ms级）	中（kHz级）	快（MHz级）
寿命	有限（机械磨损）	长	长
成本	较高	低	中等
典型应用场景	强电控制、隔离	小功率开关	高效、高频、大电流开关
