一、系统设计目标与核心原理

本设计以 51 系列单片机（AT89C52）为控制核心，结合温度采集模块、执行机构与 PID 算法，构建一套能实现目标温度精准控制的恒温系统，适用于实验室恒温箱、小型孵化箱等场景，核心目标是将被控环境温度稳定在设定值 ±0.5℃范围内，且具备温度显示、参数设定与异常报警功能。
系统核心原理遵循 “采集 - 处理 - 控制” 闭环逻辑：温度传感器实时采集被控环境温度，将模拟信号转换为数字信号后传输至单片机；单片机将采集温度与设定温度进行对比，通过 PID 算法计算出偏差补偿量，生成控制信号；执行机构（如加热片、散热风扇）根据控制信号调整输出功率，实现环境温度的动态调节，最终使被控温度趋近并稳定在设定值。相较于传统开关量控制（如继电器通断控制），PID 控制能有效避免温度超调与波动，提升恒温精度与稳定性。

二、硬件模块选型与连接

硬件系统由温度采集、单片机控制、执行机构、人机交互四大模块组成。温度采集模块选用 LM35 线性温度传感器，其输出电压与温度呈线性关系（0.01V/℃），测量范围 - 55℃~150℃，满足中低温恒温场景需求，无需额外校准电路，简化硬件设计。由于 LM35 输出为模拟信号，需搭配 ADC0832 8 位模数转换器，将模拟电压信号转换为单片机可识别的数字信号。

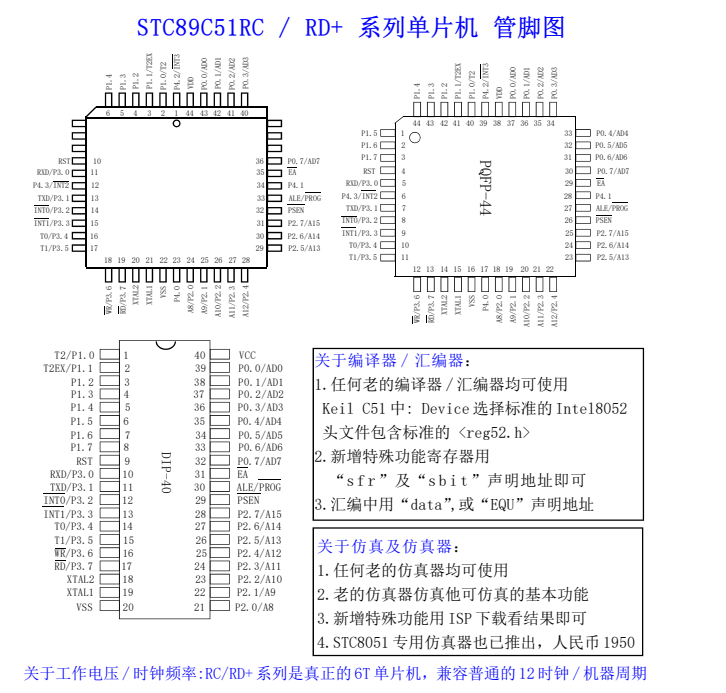

单片机选用 AT89C52，其具备 8K 字节 Flash 存储器与丰富 I/O 口，可满足 PID 算法运算、数据存储与外设控制需求。执行机构采用 12V 加热片（负责升温）与 5V 散热风扇（负责降温），通过 ULN2003 达林顿管驱动，避免单片机 I/O 口直接承受大电流，提升电路安全性。人机交互模块选用 LCD1602 显示屏（显示实时温度与设定温度）与 3 个独立按键（分别用于设定温度加、减与确认）。
硬件连接上，LM35 的 VCC 接 5V 电源，GND 接地，输出端接 ADC0832 的 CH0 通道；ADC0832 的 CS、SCK、DOUT 引脚分别接单片机 P1.0、P1.1、P1.2，实现数据传输。单片机 P2.0、P2.1 通过 ULN2003 分别连接加热片与散热风扇电源控制端；LCD1602 的 RS、E 引脚接 P1.3、P1.4，D4-D7 接 P1.5-P1.8；3 个按键一端分别接 P3.2-P3.4，另一端接地，通过上拉电阻确保未按下时为高电平。

三、软件设计与 PID 算法实现

软件基于 Keil C51 开发，采用模块化设计，分为主程序、温度采集模块、PID 运算模块、执行机构控制模块与人机交互模块，核心是 PID 算法的实现与温度闭环控制逻辑。
系统上电后先执行初始化，包括 I/O 口初始化（设定输入输出方向）、LCD1602 初始化（清空屏幕并设置显示格式）、定时器初始化（设定 100ms 定时中断，用于定期采集温度），同时默认设定温度为 25℃，PID 参数（比例系数 Kp、积分系数 Ki、微分系数 Kd）初始值分别设为 8、0.5、2（可通过调试优化）。
温度采集模块通过定时器中断触发，每 100ms 读取一次 ADC0832 数据：单片机向 ADC0832 发送控制指令，读取转换后的 8 位数字量，根据 LM35 线性关系（温度 = 数字量 ×5/255×100）计算出实时温度（保留 1 位小数），并存储至变量中。
PID 运算模块是核心，其输入为 “设定温度 - 实时温度” 的偏差值 e (t)，输出为控制量 u (t)。比例环节（P）根据偏差大小直接输出补偿量，快速抑制偏差；积分环节（I）累积历史偏差，消除静态误差，避免温度稳定后仍存在偏差；微分环节（D）根据偏差变化率调整输出，抑制温度超调。具体公式为：u (t)=Kp×e (t)+Ki×∫e (t) dt+Kd×Δe (t)/Δt。程序中采用离散化处理，将积分项改为偏差累积和（∫e (t) dt≈Σe (n)×T，T 为采样周期 0.1s），微分项改为前后两次偏差差值（Δe (t)≈e (n)-e (n-1)），计算出控制量 u (t) 后，限制其范围为 0-255（对应 PWM 输出占空比范围）。
执行机构控制模块根据 PID 输出的控制量调整设备工作状态：当实时温度低于设定温度时，若控制量 u (t)＞0，单片机通过 P2.0 输出 PWM 信号（占空比 = u (t)/255×100%），驱动加热片工作，占空比越大，加热功率越高；当实时温度高于设定温度时，若控制量 u (t)＜0（取绝对值），通过 P2.1 输出 PWM 信号驱动散热风扇，绝对值越大，风扇转速越高；当实时温度与设定温度偏差小于 0.2℃时，停止加热与散热，保持温度稳定。
人机交互模块负责处理按键操作与显示：当按下 “设定” 相关按键时，系统进入设定模式，LCD1602 闪烁显示设定温度，按 “加”“减” 键调整设定值（范围 5℃-50℃），按 “确认” 键退出设定模式并保存新设定温度；LCD1602 第一行实时显示 “当前温度：XX.X℃”，第二行显示 “设定温度：XX℃”，确保用户直观获取温度信息。

四、系统测试与结语

（一）系统测试
搭建硬件电路并下载软件程序后，进行恒温控制测试：将系统放入密闭小箱体（模拟被控环境），分别设定温度为 20℃、30℃、40℃，每 10 秒记录一次实时温度，观察温度变化趋势与稳定情况。测试结果显示，设定 20℃时，系统从室温 15℃升至 20℃耗时约 3 分钟，稳定后温度波动范围为 19.8℃-20.2℃；设定 30℃时，升温耗时约 5 分钟，稳定波动范围 29.7℃-30.3℃；设定 40℃时，升温耗时约 7 分钟，稳定波动范围 39.6℃-40.4℃，均满足 ±0.5℃的精度要求。同时，按键操作响应及时，LCD 显示清晰，加热片与风扇根据温度偏差自动切换工作状态，无异常卡顿或误动作。
（二）结语
本设计基于单片机与 PID 算法，成功实现了恒温温度控制，系统硬件电路简洁可靠，软件逻辑清晰，测试结果表明其恒温精度高、稳定性好，能满足中低温恒温场景需求。相较于传统控制方式，PID 算法有效解决了温度超调与静态误差问题，提升了控制性能。
设计仍有改进空间：当前 PID 参数需手动调试，后续可加入自整定算法，让系统根据温度变化自动优化 Kp、Ki、Kd，减少人工干预；温度传感器仅采用单个 LM35，测量范围有限，若需拓展至高温场景，可替换为 K 型热电偶搭配 MAX6675 模块；此外，可增加蓝牙模块，实现手机 APP 远程查看温度与修改设定值，进一步提升系统智能化水平。
