今天来个升压芯片SX1308，好久没讲升压芯片了。

输入电压范围为2V~24V，最高可以输出28V。

固定1.2MHz的开关频率。

效率最高可以有96%。

内置4A的电流限制，不过手册里标题写的是2A输出，所以它是支持短时间峰值4A，长时间稳定输出2A的。

封装也是很小巧。

引脚都是常规引脚不多介绍。

EN使能引脚高电平有效，常用可以直接接到IN上，也可以接到单片机上去控制。

FB引脚参考电压0.6V。

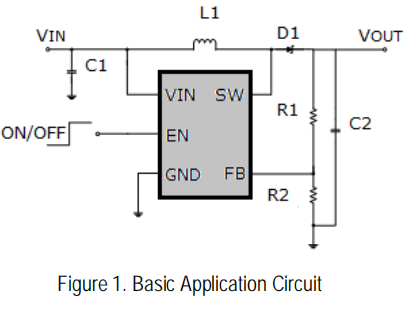

手册给出的参考电路设计如上。

不过我把手册翻了一遍也没找到反馈电阻的推荐阻值。

一般情况下就先把R1（FB接到VOUT）的阻值确定到10k左右，然后在套公式求出R2，后面不合适的话再慢慢调。

当然了，手册里有推荐阻值的话以手册里的为准。

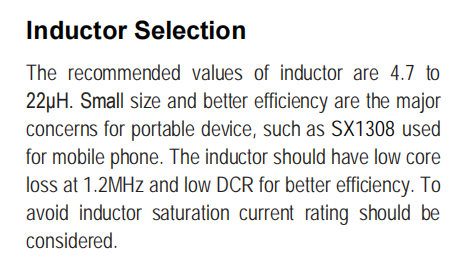

然后电感推荐的就是4.7uh~22uh之间了，具体看你输出需求。

D1肖特基二极管也是看你输出需求，我是直接无脑SS34了。

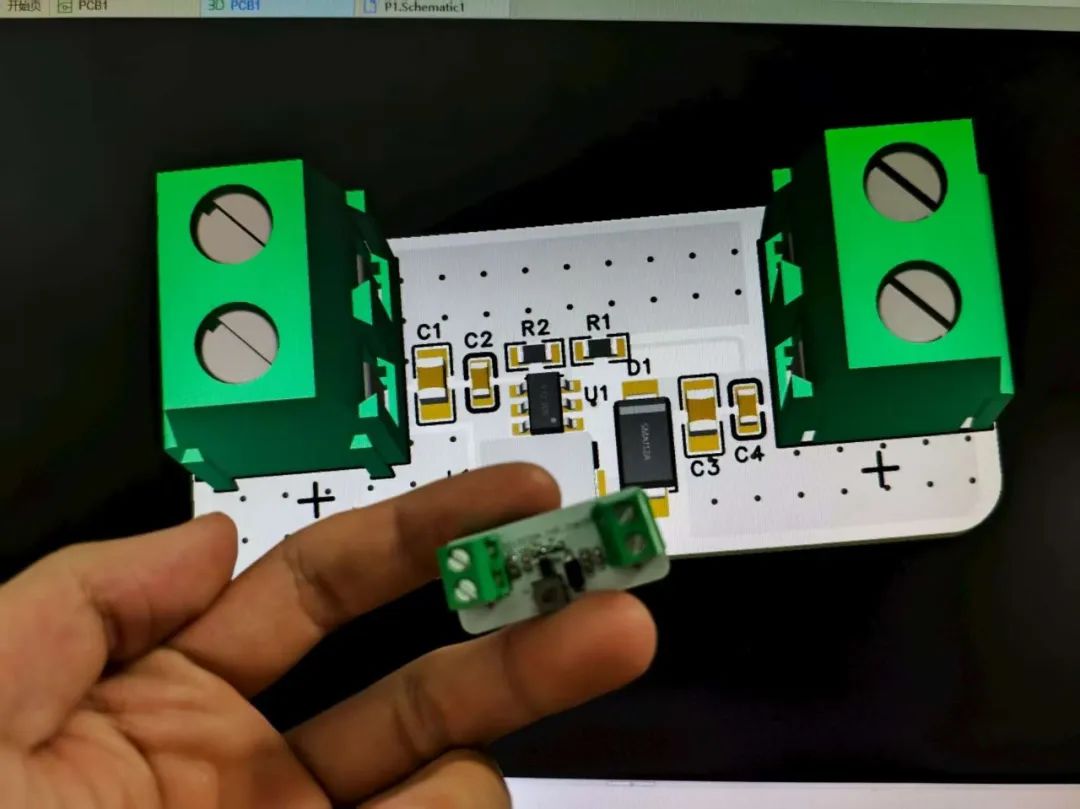

实测效果还可以。
