最近项目里有用到1.3寸的OLED显示屏，它用的驱动芯片是SH1106。

而我们初学者入门的时候应该用的是0.96寸的OLED显示屏，它用的驱动芯片是SSD1306.

其实二者的差异不大，可以说在使用上是没有什么区别的。

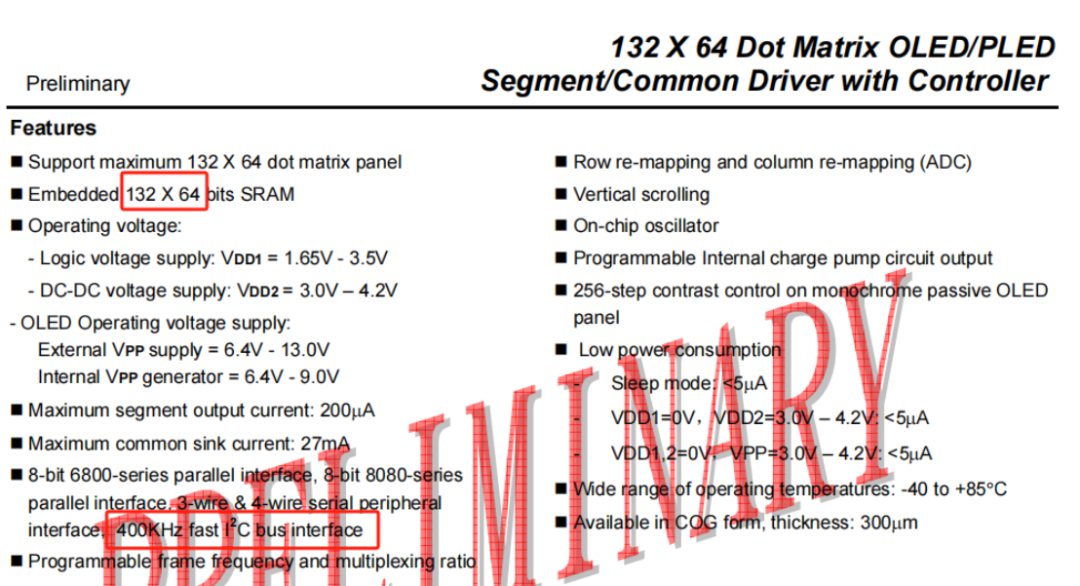

如果是买现成的模块，不用自己画OLED屏幕的话，在手册的首页里，我们只需要注意两个点，上图用红框框出来了。

第一个是显示屏幕的大小是132*64个点。

现在某宝买普通的OLED模块，小一点（0.96寸）的一般用的驱动是SSD1306，大一点（其实也没多大，1.3寸的128*64）用SH1106。

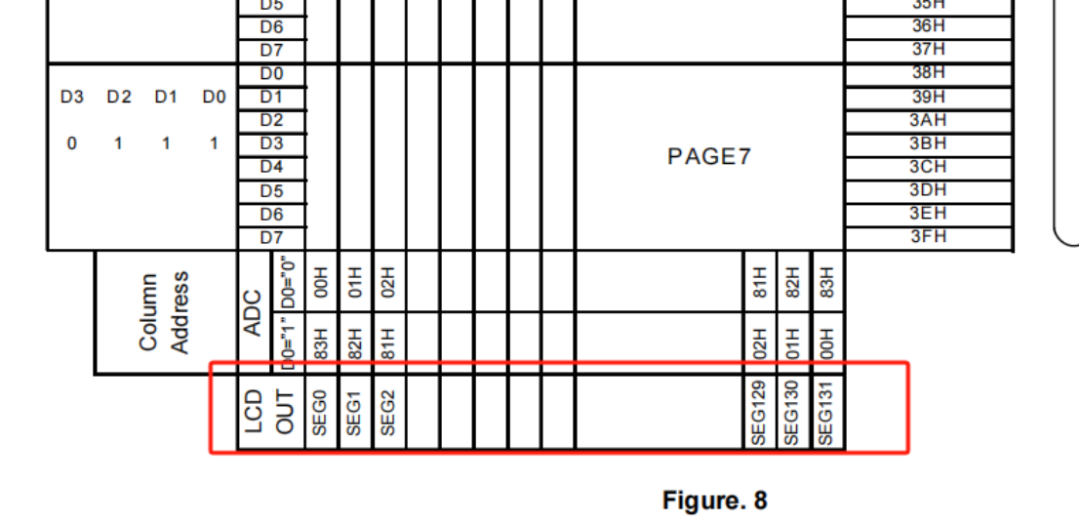

二者的驱动程序基本是兼容的，一点都不用改，唯一要注意的就是尺寸问题。SSD1306的范围是128*64，而SH1106是132*64，多出4列像素点。

第二个是支持400KHz的I2C（高速）。

手册里接下来是个介绍各个引脚的功能的表格，这边就不看了，因为主要是要了解怎么驱动，OLED是直接买现成的模块所以不用自己画外围电路。

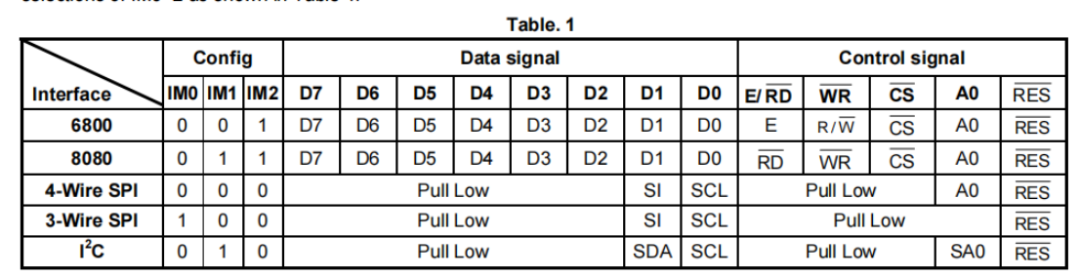

就是有一点要说一下，可以通过引脚的配置来决定SH1106用的什么接口，我这边主要看I2C的。

不过只要知道寄存器怎么配置是做什么的，那么用别的接口，其实问题也不大。

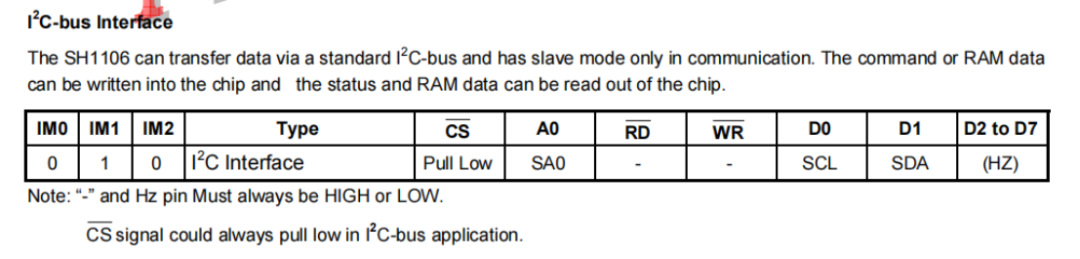

上面是使用I2C的时候的引脚配置。

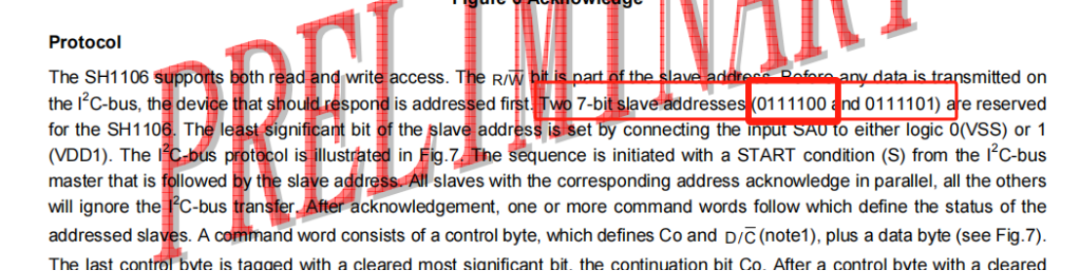

从机地址可以有两个，通过引脚去配置，一般我们买模块就是0111100这个地址，所以写的时候地址就是0111 1000（0x78），读的时候地址就是0111 1001（0x79）。

接下来看看SH1106是如何驱动OLED显示的。

我们知道它支持132*64的OLED显示，所以它可以显示64行和132列数据。

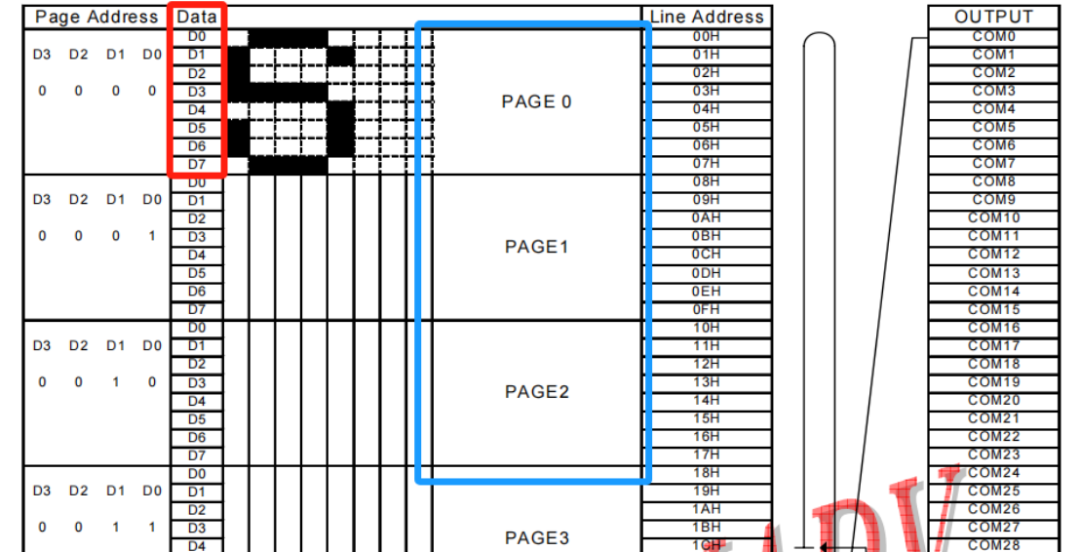

其中它规定每8行为一页，所以一页的分辨率是132*8。

我们要显示东西的话，首先需要设置光标，这个命令后面会说，可以先暂时忽略。

我们能设置光标在哪一页以及哪一列。

也就是说把显示屏套在坐标系里，我们可以很精确的控制光标在x轴上的数值（0~131），但是y轴就很粗糙了（0~7）。

设置完光标时候，我们直接发送数据就可以往显示屏里填充内容了，具体怎么发送，后面会说。

假设我将光标设置为了2页65列，接着发送数据0xFF，那么就会出现下面这种图像。

上图中蓝色边框只是为了更容易看出具体是哪一页，实际上不会有边框显示出来的。

在第二页的中间出现了一条竖线。

因为0xFF换成二进制是 1111 1111，是8个数字，而每一页有8行，所以每个数字对应当前列的每一行的这个像素点是否显示。

这样子，这一页的这一列的画面就已经填充完毕了，然后光标会自动移动到当前页的下一列，也就是光标此刻的位置是第二页的第66列，我们可以接着发送数据接着填充画面。

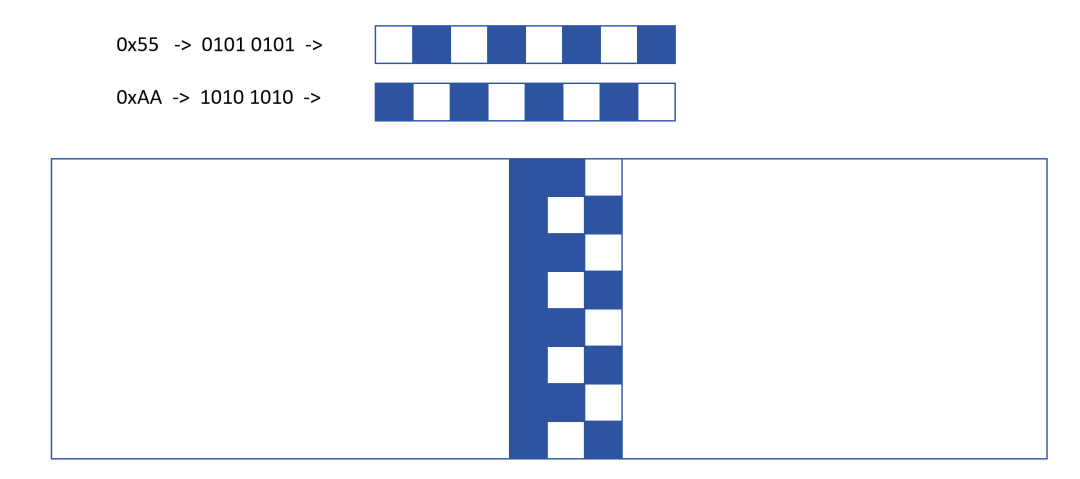

假设我接着发送了0x55和0xAA，那么第二页的画面就会是下面这样的。

因为0x55是0101 0101,0xAA是1010 1010，我们发送数据是高位在下的，也就是下面这样。

知道怎么显示之后，我们就可以在OLED上显示自己想要显示的字符或是图像了。

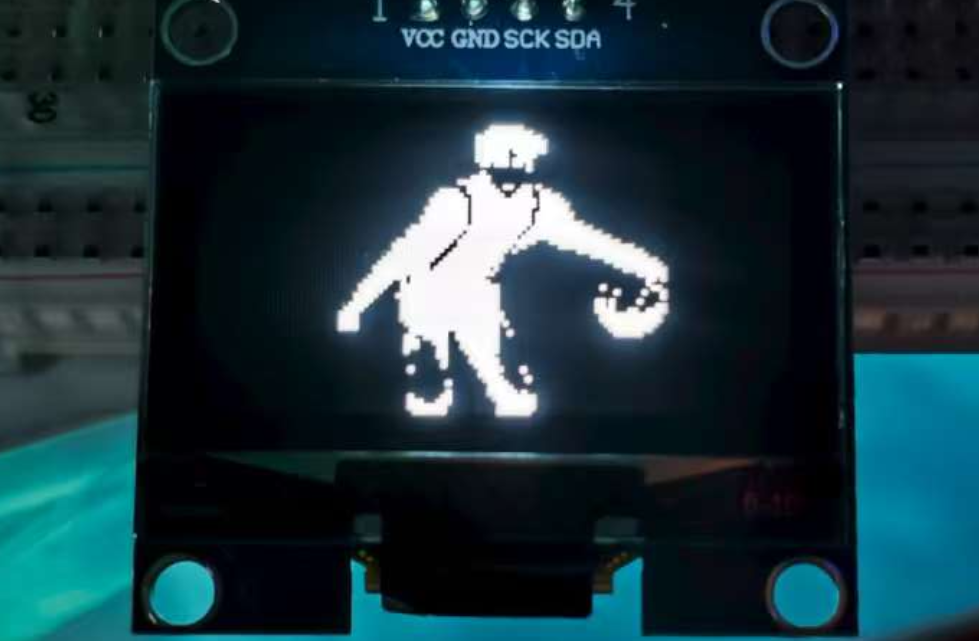

比如下面这样。

我把我写好的驱动打包好了，虽然你不一定用的到里面封装好的东西（我用的芯片是STC32G），但是可以结合着文章内容去学习如何驱动SH1106。

到我同名公众号私信回复“OLED”即可免费获取。

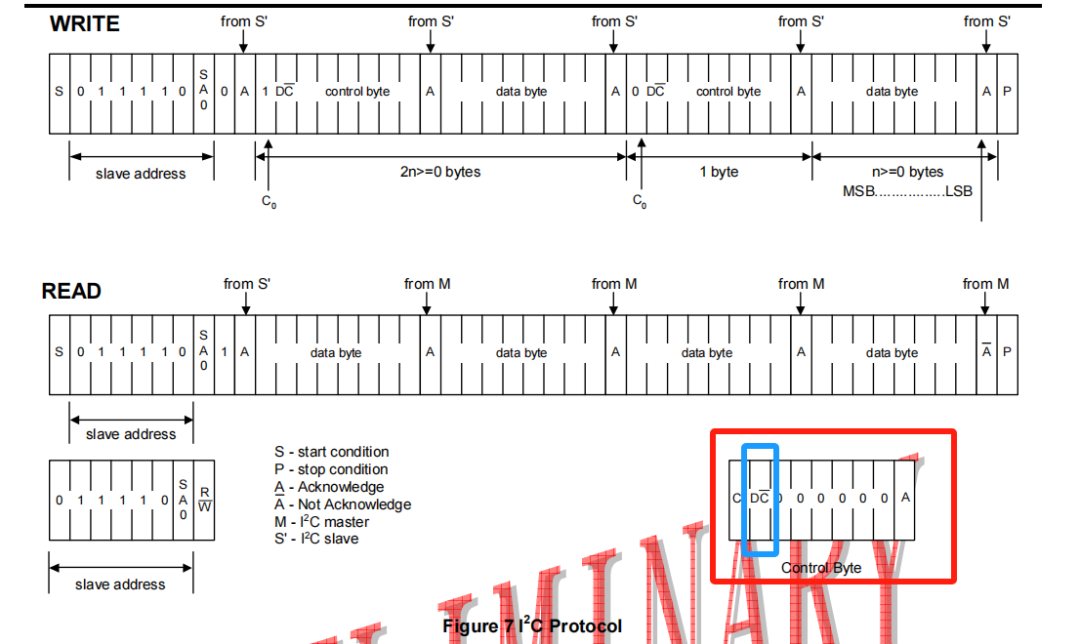

I2C的读写流程如上图，反正我是没看很明白。

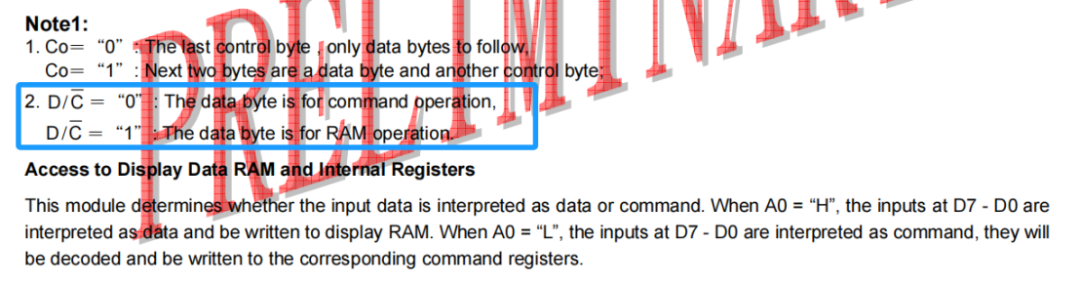

主要看右下角的control byte。

D/C为0的时候表示发送命令，D/C为1的时候表示发送数据。

接下来直接看它的命令有哪些。

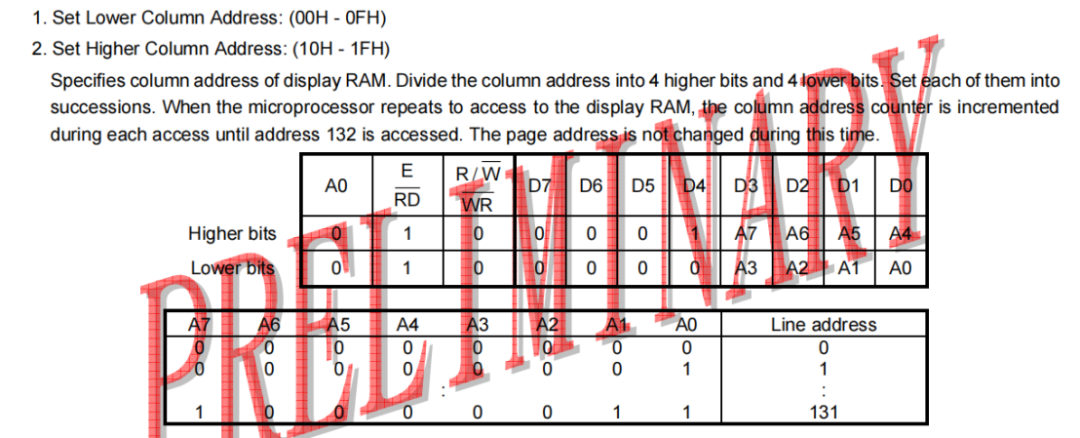

前两个是设置列地址。

不过是分为了两个部分，低位是0x00~0x0F，高位是0x10~0x1F。

乍一看可能有点迷糊，我们需要把这俩命令的高位去掉，也就是低位0x00~0x0F把前面的0去掉，看做是0x0~0xF，高位也是一样，把高位的1去掉，也看做是0x0~0xF。

所以如果是要设置列地址为100（0x64），那么我们要发送的命令就是0x16和0x04。

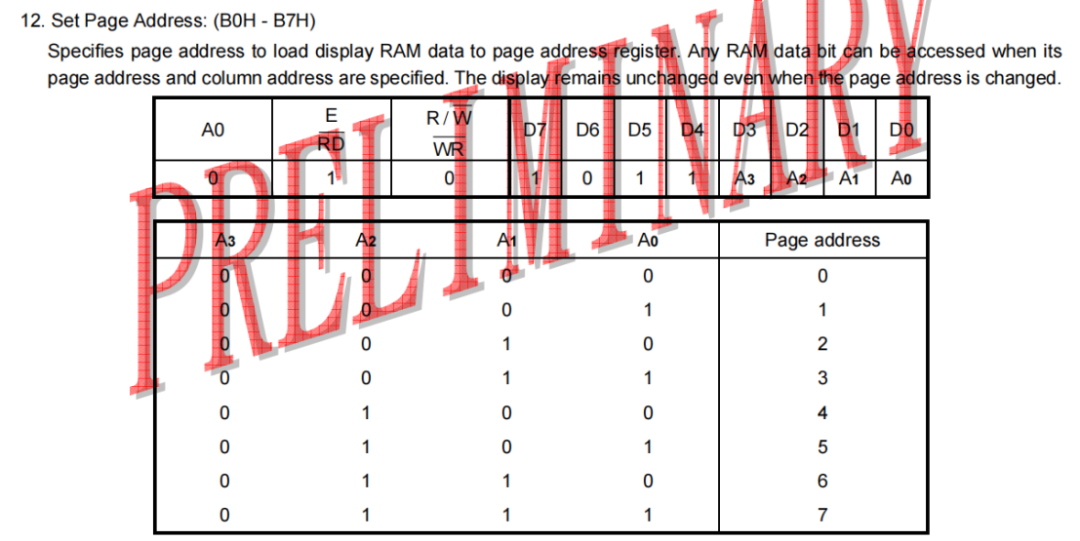

然后我们先看看后面的一个命令，就是这个设置页地址的，也可以看成是设置行，只不过能设置的行只能是8n（n = 0~7）。

命令是0xB0~0xB7，一样的，我们需要把命令的高位忽略，也就是忽略这个B，那么命令就变成了0x0~0x7。

通过这两个命令，我们就可以设置页地址和列地址，设置完之后，直接发送数据，也就是control byte设置为0x40然后发数据，这样就可以把我们要输出的字符或者图像打印到OLED上了。

// 设置光标位置 (Y = 0 ~ 7 ; X = 0 ~ 127)
void Z_OLED_SetCursor(u8 Y, u8 X){
    Z_OLED_WriteCommand(0xB0 | Y);                  //设置Y位置
    Z_OLED_WriteCommand(0x10 | ((X & 0xF0) >> 4));  //设置X位置高4位
    Z_OLED_WriteCommand(0x00 | (X & 0x0F));         //设置X位置低4位
}

理论上来说，我们要显示一些东西，就靠这设置页和设置列的命令就行。

因为其他的配置命令，一般来说OLED的卖家都会提供。

不过我们这边还是来看看其他命令，因为卖家提供的初始化代码基本上都是祖传的包浆代码，很多地方我觉得都是多此一举，如果我们能知道每个命令是做什么的，那么我们也可以根据自己的实际需求去修改（虽然大多数情况不用改）。

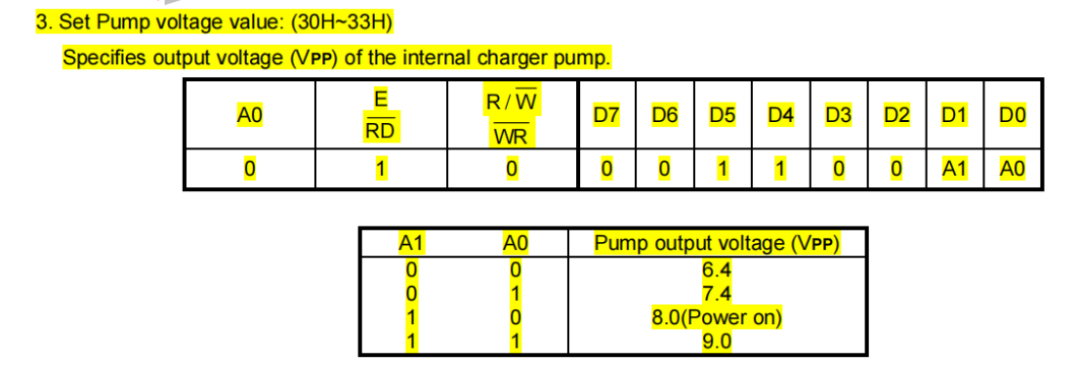

下一个设置电荷泵的电压，命令是0x30~0x33，可以设置的电压范围是6.4~9.0，我们可以简单理解为电压越高，越清晰，但一般不要设置为9V，普通使用的话6.4就行（0x30）。

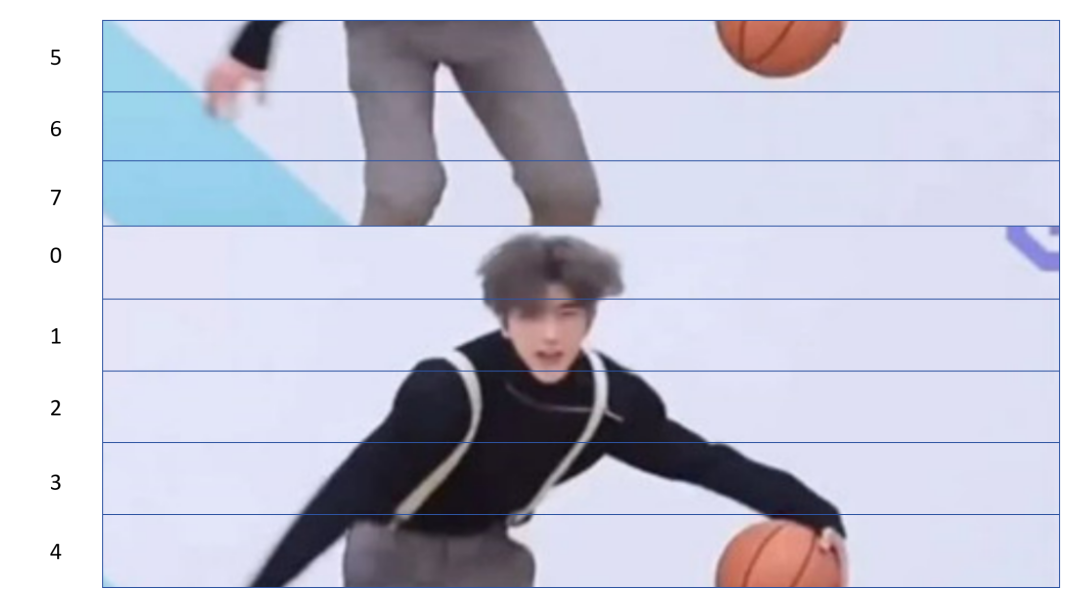

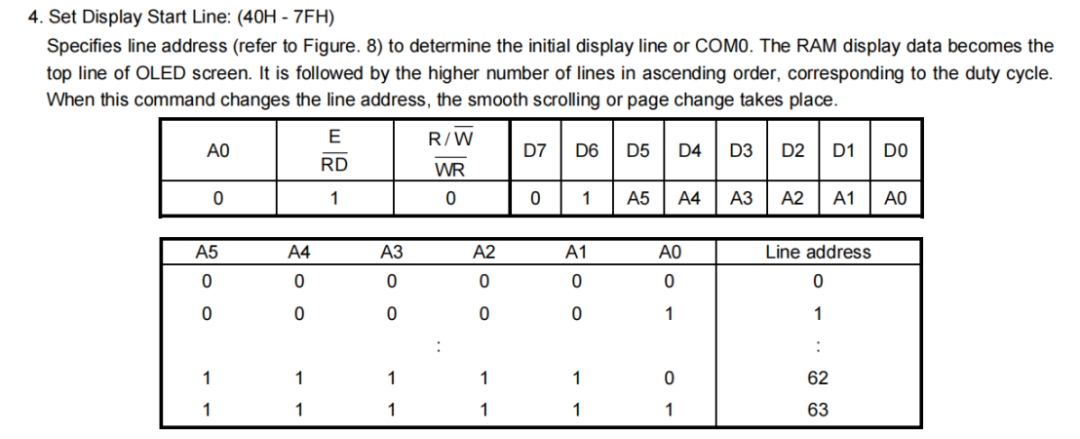

0x40~0x7F，用来设置起始行地址，一般默认是0，通过这个命令可以用来设置哪一行作为屏幕的第一行。

听起来有点抽象，下面举个例子就明白了。

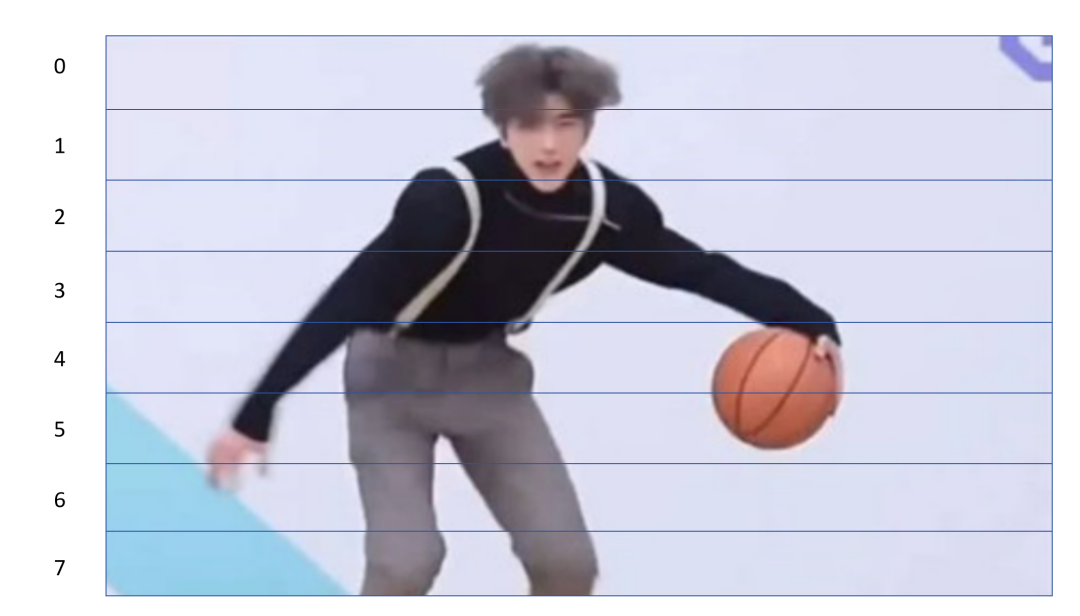

正常情况下我们就是像上图这样，第一行就是0页，那么0就是起始行地址。

所以一般情况下我们不会去修改，就是以0页为起始页。

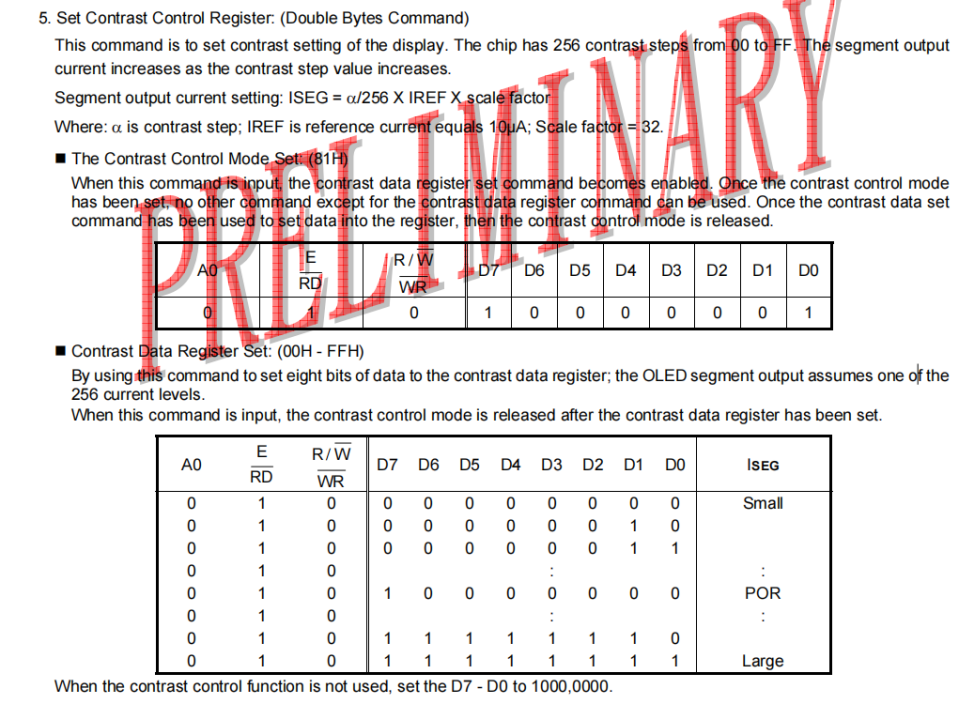

0x81，然后发送0x00~0xFF来设置比例因子，具体要设置为多少，大家可以自行去尝试对比。

我英语不好，拿翻译直译下来我看不懂。

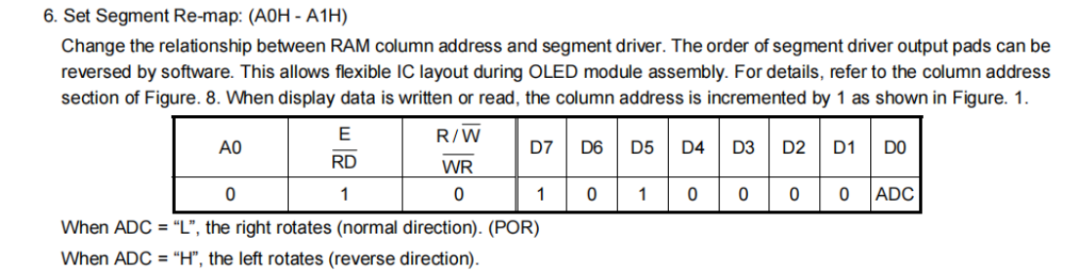

反正这个命令就是用来设置左右方向的，0xA1是设置为从左往右（正常也是用这种），0xA0是设置为从右往左。

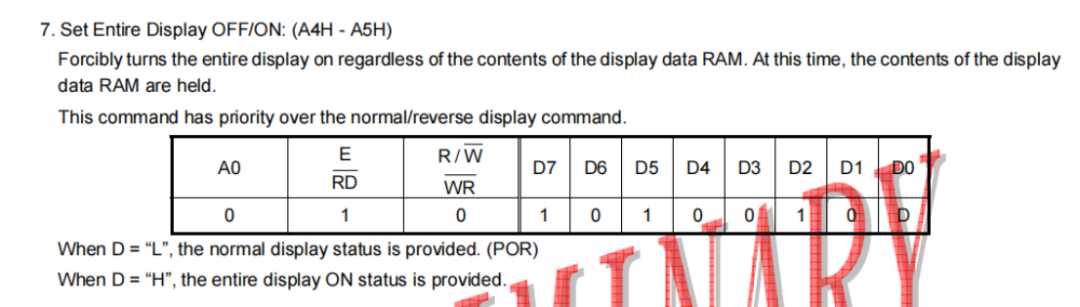

0xA4打开显示，0xA5关闭显示。

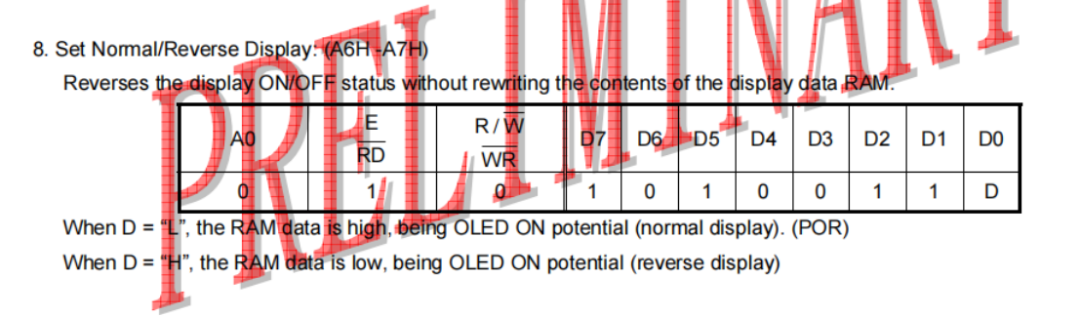

0xA7开启反显，0xA6正常显示，一般是黑底白字（也有蓝色的），开反显之后就变成了黑字白底（或者是蓝底）。

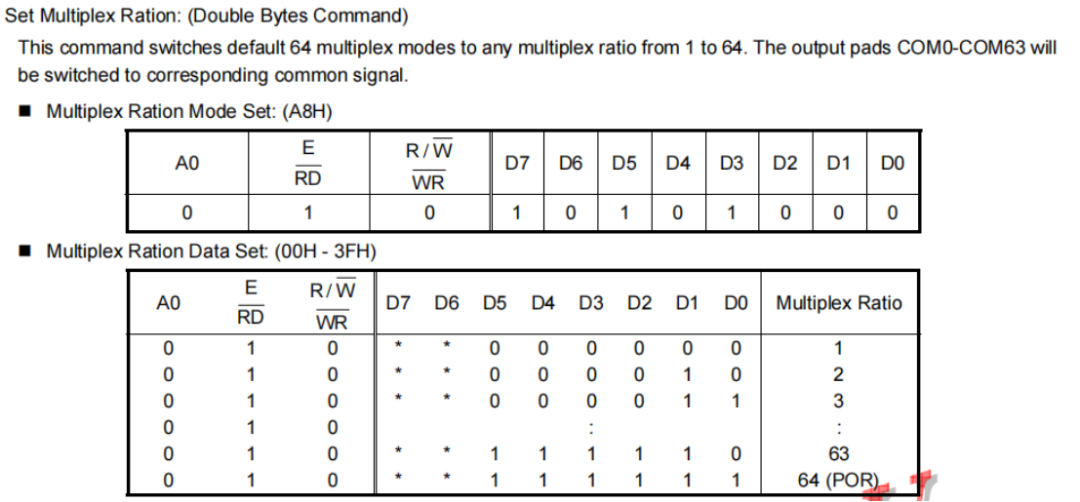

设置多路复用率，先固定发送0xA8，再发送0x00~0x3F来设置，我们的显示屏有几行，我们就设置为几（要减个1，因为是从0开始算的），比如说我们的OLED有64行，那就设置为0x3F（63）。

这个命令用来控制内部的DCDC开关，一般来说这个命令我们用不到。

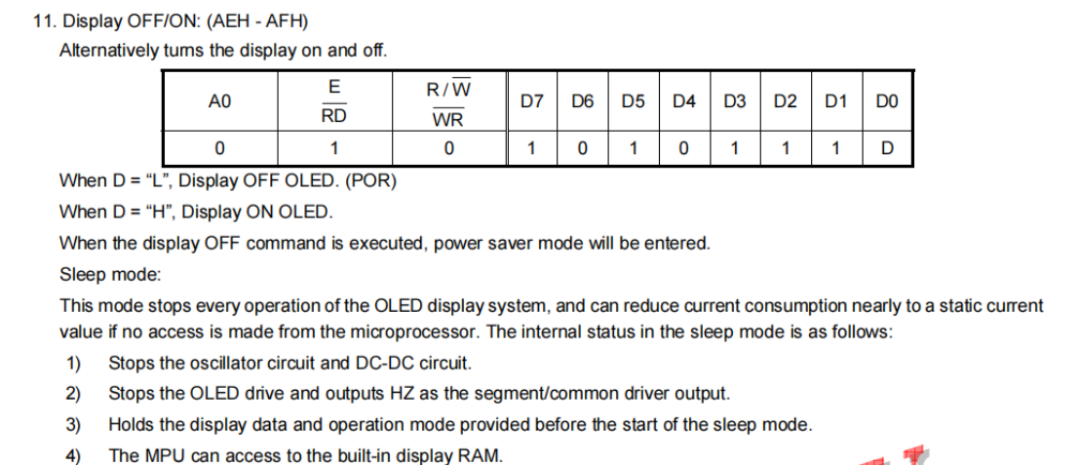

0xAE关闭显示，0xAF开启显示。

区别于上面的0xA4和0xA5，上面是强制开关。

而这边的关闭显示则是进入到睡眠模式。

一般来说还是0xAE和0xAF用得比较多。

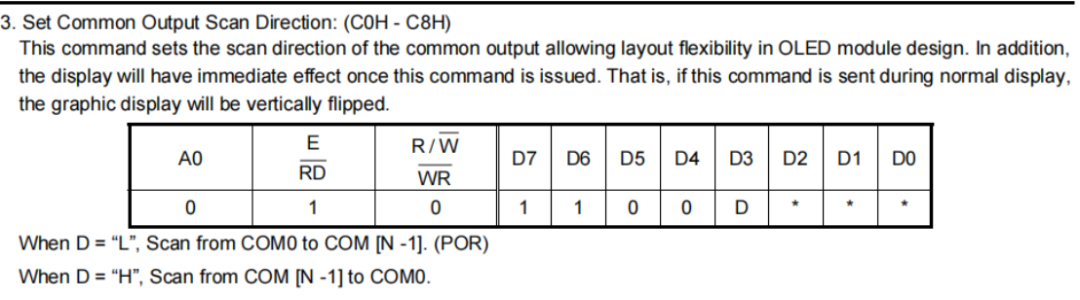

设置扫描方式，一般来说是用页面0到页面7的。

如果设置为了0xC8，那么是从页面7扫描到页面0，也就是上下颠倒的。

显示偏移，这个我没看很懂，因为上面已经有了偏移指令了。

懒得去试验对比区别了。

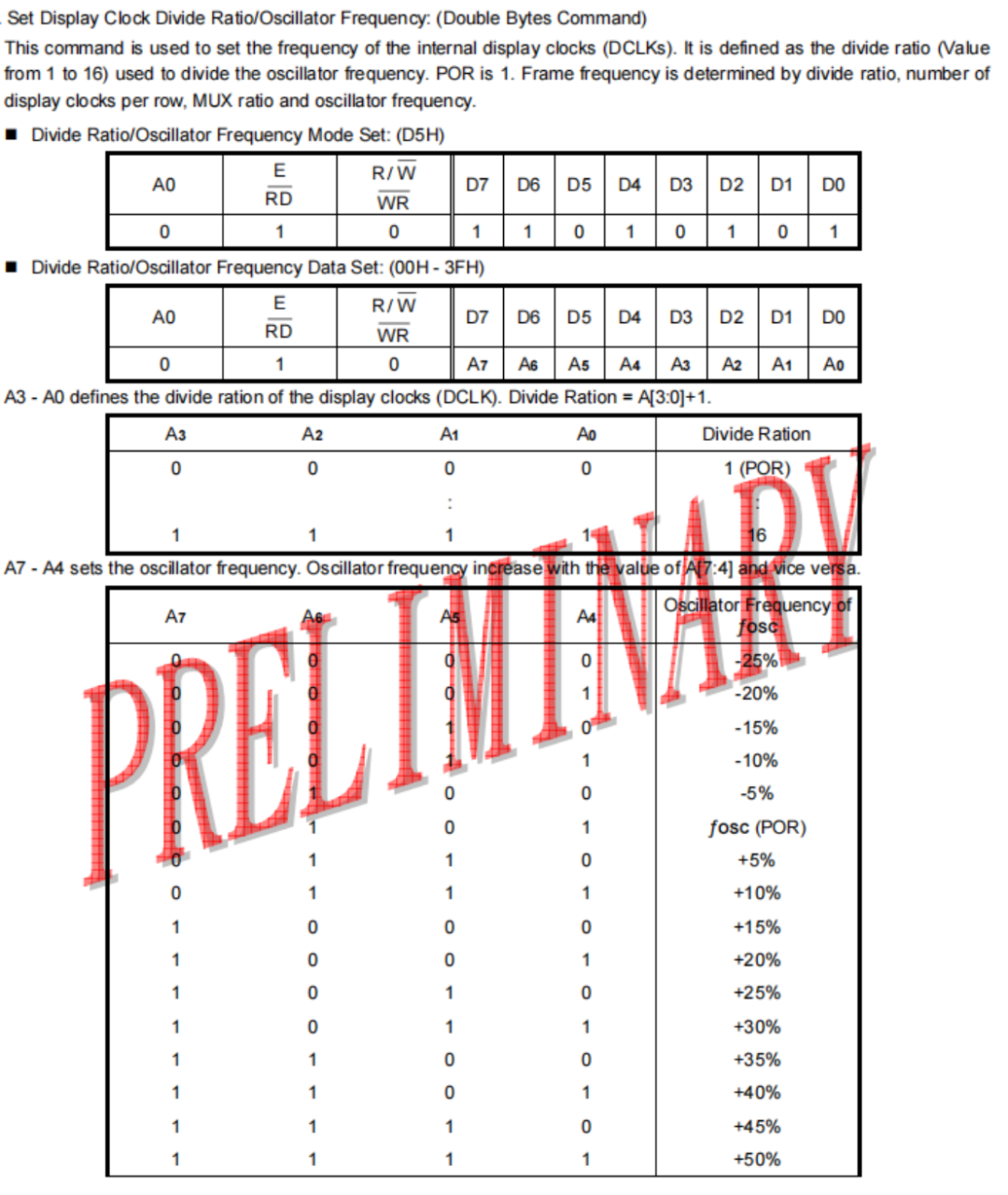

上面一堆是讲设置时钟分频比，振荡器频率的，我的卖家给我提供的初始化代码在这一块是0xD5（固定）和0x80。

我用着也没感觉有什么不适。

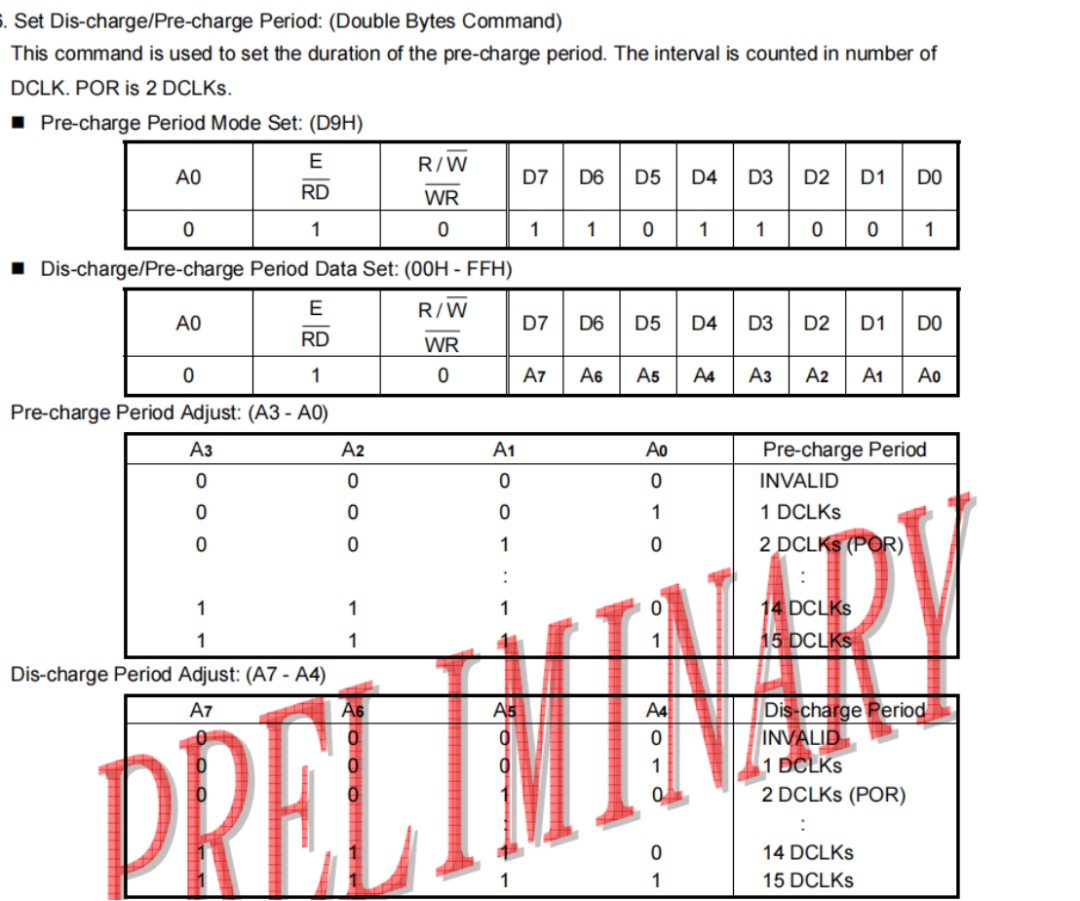

这是设置放电/预充电周期的，我这里是0xD9 0xF1。

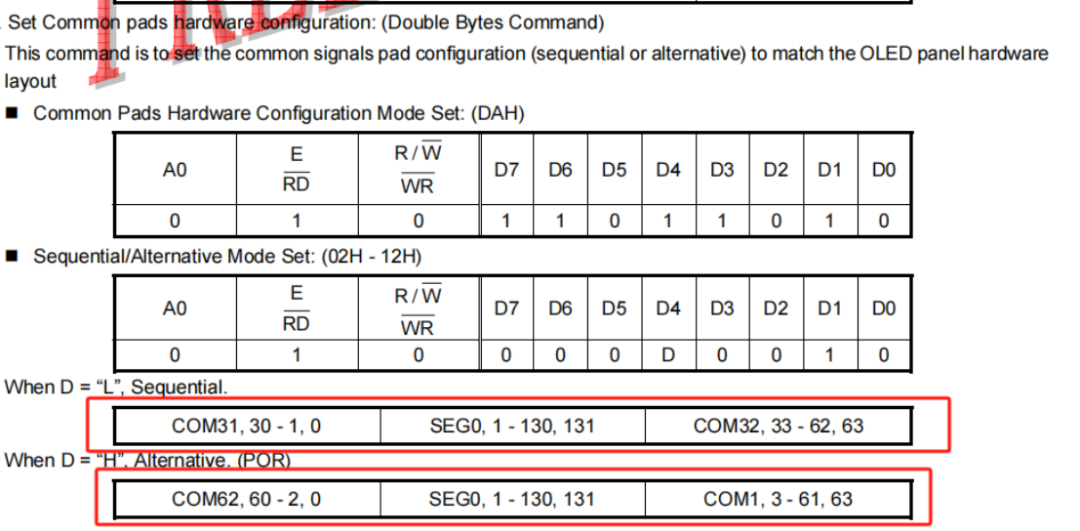

用来设置引脚焊盘顺序的，一般来说我们买现成的模块，那么这个是固定死的，都是需要设置为0xDA 0x12的。

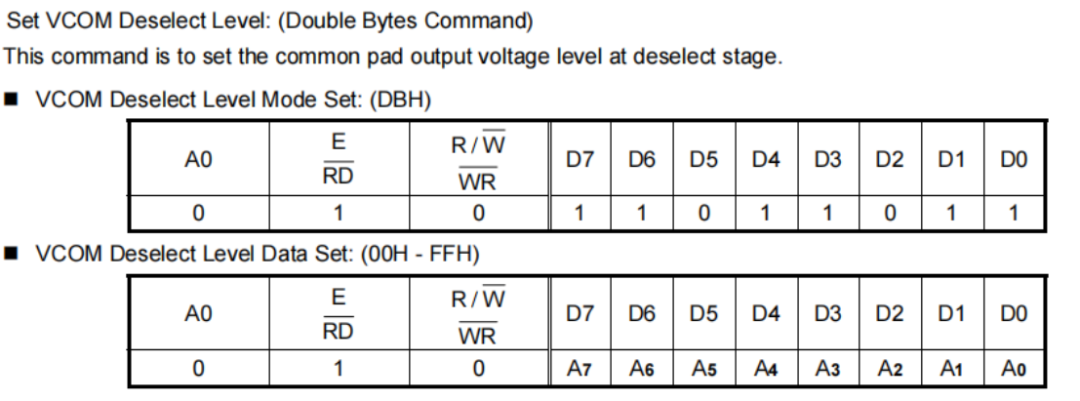

最后一个是设置VCOM取消选择时电平的，什么意思不太清楚，我这是设置为0xDB 0x30。

差不多内容就这些，相信大家认真看完之后就知道如何配置以及显示画面了。
