改善74HC595的抗干扰能力是一个系统工程,而降低时钟速度是其中最有效、最简单的方法之一

下面我们从原理到实践,详细说明如何多管齐下地提升其抗干扰能力。

一、为什么降低时钟速度有用?

您的直觉完全正确。降低时钟速度(即增大时钟周期 T_clock)之所以有效,是因为它直接扩大了 “时序裕量”(Timing Margin)

  • 建立时间(tₛᵤ)和保持时间(tₕ):是芯片固有的、不变的要求。

  • 时钟周期(T_clock):是您作为设计者可以控制的变量。

降低了时钟速度,意味着:

  1. 数据稳定窗口变大:数据信号有更长时间保持稳定,以满足 tₛᵤ 和 tₕ 的要求。即使信号上有轻微的毛刺或振荡,只要它在关键的采样窗口期间是稳定的,就不会被误采样。

  2. 对抗传输延迟:在级联应用中,给信号在PCB走线上的传播以及芯片内部的传输延迟(tₚd)留出了更多余量,确保了信号同步的可靠性。

  3. 减少高频辐射:时钟信号是方波,其边沿包含丰富的高频成分。降低时钟速度意味着减少了高频谐波的强度,从而降低了本身作为噪声源去干扰其他电路的可能性,也降低了被外部噪声干扰的敏感性。

结论:在满足系统功能要求的前提下,尽可能使用低的时钟频率,是提高稳定性的首选方案。


二、除了降速,还有哪些硬件抗干扰措施?(更重要)

降低时钟速度是“防守”,而硬件设计是“构建坚固的城墙”。以下是必须考虑的措施,按重要性排序:

1. 电源去耦(Bypass/Decoupling Capacitor) - 必做!
  • 方法:在每一片74HC595的VCC和GND引脚之间,尽可能靠近芯片的地方,并联一个 0.1μF(100nF) 的陶瓷电容。如果电路中有多片595,每片都需要自己的去耦电容。

  • 作用:为芯片提供瞬态电流,吸收芯片开关操作产生的本地电源噪声,防止噪声通过电源线耦合到其他芯片。这是抑制干扰的第一道防线。

2. 信号完整性优化
  • 串联阻尼电阻(Series Resistor)

    • 方法:在MCU的输出引脚(SH_CP, ST_CP, DS)后面,串联一个 22Ω - 100Ω 的小电阻。

    • 作用:与信号线的寄生电感和输入电容形成RC电路,可以减缓信号边沿的上升/下降速度,有效抑制过冲(Overshoot)、振铃(Ringing)和反射,从而消除由这些现象引起的毛刺。这是对付信号完整性问题的利器。

  • 合理布线

    • 时钟线(SH_CP)和数据线(DS)尽量短而粗。

    • 避免时钟线和数据线长距离平行走线,以减少串扰(Crosstalk)。如果必须平行,中间用地线隔离。

    • 为高速信号提供完整的地平面作为回流路径。

3. 硬件滤波
  • RC低通滤波

    • 方法:在信号线上(特别是在环境噪声很大的工业现场),可以增加一个RC滤波器(例如:1kΩ电阻 + 100pF电容到地)。

    • 作用:滤除信号线上的高频噪声。但要注意,RC常数不能太大,否则会过度平滑信号,导致边沿变缓,可能违反芯片的建立时间要求。这种方法通常与降低时钟速度配合使用。

4. 远离噪声源
  • 让595电路和线路远离继电器、电机、电磁阀等感性负载,以及它们的驱动线。如果无法避免,可以为这些噪声源增加吸收电路(如在继电器线圈上反向并联续流二极管)。


三、软件措施(辅助手段)

硬件是基础,软件可以锦上添花。

  1. 静态时序控制:在软件操作595时,即使速度很低,也在改变数据(DS)和产生时钟脉冲(SH_CP)之间加入短暂的微秒级延时,确保数据在时钟边沿到来前早已稳定。

    c

    // 示例代码
    digitalWrite(DATA_PIN, bitValue); // 设置数据
    delayMicroseconds(1);             // 等待数据稳定(即使时钟很慢也这样做)
    digitalWrite(CLOCK_PIN, HIGH);    // 产生时钟上升沿
    delayMicroseconds(1);             // 保持高电平
    digitalWrite(CLOCK_PIN, LOW);
    // ... 准备下一位
  2. 在“安静”时段操作:避免在系统中有大功率设备启动或关闭的瞬间进行595的通信操作。

总结与行动清单

要改善74HC595的抗干扰能力,请按以下优先级操作:

  1. 基础必备(必做)

    • ✅ 加电源去耦电容:每片595的VCC和GND间加一个0.1μF电容,且尽量靠近芯片。

    • ✅ 降低时钟速度:在功能允许范围内,使用尽可能低的时钟频率。

  2. 效果显著(强烈推荐)

    • ✅ 串联阻尼电阻:在MCU的SH_CP, ST_CP, DS输出脚后串联22-100Ω电阻。

  3. 高阶优化(根据情况选择)

    • ⚡ 优化PCB布局布线。

    • ⚡ 在噪声极端恶劣的环境下,为信号线增加RC滤波。

    • ⚡ 软件上增加短延时。

最终结论:降低时钟速度非常有用,但它通常需要与良好的硬件设计(尤其是电源去耦和信号完整性处理)相结合,才能构建出真正鲁棒可靠的系统。

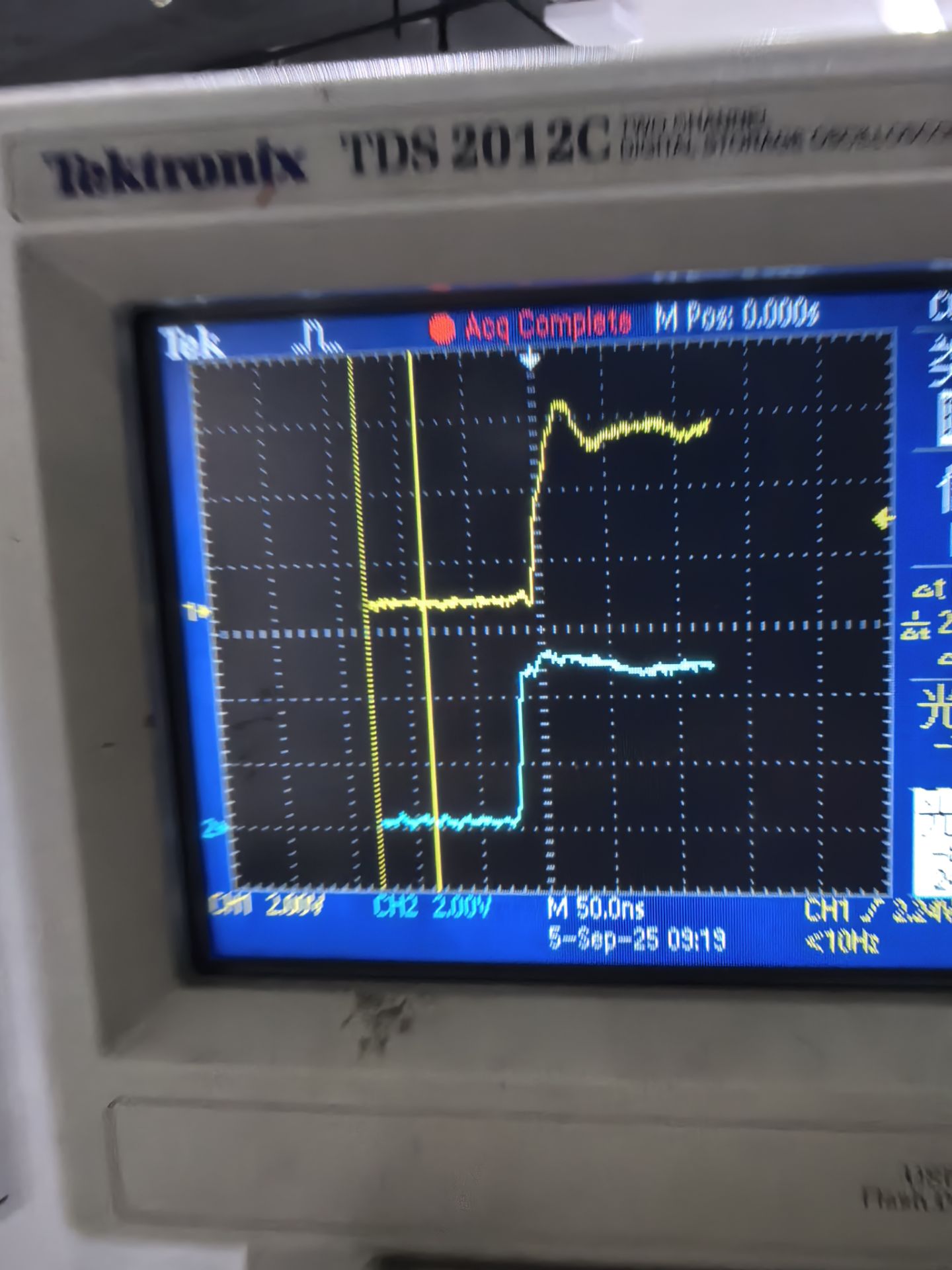

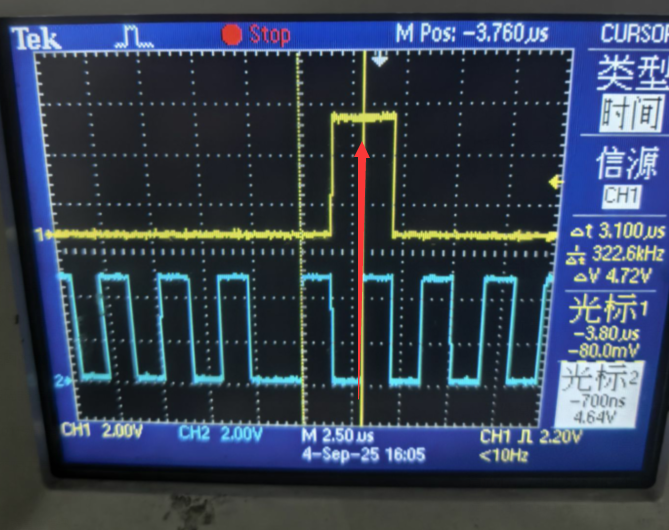

附图,下面是时钟,上面是数据, 第2级595 数据延后的情况。  这种也不会影响数据采集,不要错误认为不对

输入数据: 都是在数据中心的。
