第一章 绪论

1. 1. 研究背景

跟着科学技术的飞速提升，实验室作为开展科学研究和技术创新的重要空间，其安全状况和管理效能显得极为关键，实验室里一般存放着贵重的实验设备、机密的研究数据以及危险的化学试剂等重要资源，要是碰到安全方面的事故，说不定会引起财产的损失情况，也许会对人员生命安全产生威胁，甚至影响到科研工作的有序开展，打造一套科学、高效的实验室安全防护系统已成为目前研究的重点之一[1]。

以往实验室的安防措施大多依赖人工巡查、机械锁具以及简单的红外报警装置，这些方法存在诸多的短板：人工巡查既费时间又耗精力，而且难以做到一整天都监控；传统报警装置的灵敏程度欠佳，较易受到环境的干扰，误报的比率偏高，难以契合现代实验室在安全性与便捷性方面的需求，伴随实验室规模的扩大与功能的多样变化，单一的安全检测办法难以全面覆盖复杂的实验室场景[2]。

伴随嵌入式技术、传感器技术和物联网技术的迅猛发展，智能安防系统逐渐成为化解上述问题的有效手段，STM32控制芯片靠着高性能、低功耗、高性价比的特色，频繁应用于各种智能控制系统内，该项目基于STM32芯片，设计出一种将微波雷达与声音检测相结合的实验室防盗系统，采用实时监测实验室内部环境参数的转变方式，实现智能化的安全预警以及环境监测功效，该系统可有效弥补传统安防手段的弱项，为实验室供给更可靠的安全保障[3]。

2.2 系统方案设计

本系统设计采用STM32F103C8T6单片机作为核心，结合各类硬件模块达成实验室防盗效果，整个系统由多个关键部分一起组合构成，各模块借助总电源供电电路统一进行供电，并围绕STM32单片机最小系统电路做设计与延伸。

从实际应用角度来讲，按键电路的用途是接收用户输入的指令，譬如切换设防模式或调整报警时长；声音检测电路担当捕捉实验室内异常声音的工作，诸如敲击声或者玻璃破碎的声响；微波雷达电路实时开展对实验室内移动物体的监测，可检测3米范围内的入侵情况并自动适应周边环境变化，这些传感器模块把采集到的数据转送至STM32单片机，单片机按照预设的逻辑判定是否触发报警。

图2.1 无线系统框图

本系统的总体设计方案是按照实验室防盗的实际需求开展的，结合硬件模块的功能特点跟性能规格，经过对多个方案的对比论证，最终敲定了各功能模块的具体实现途径，以下对单片机芯片、显示模块、避障模块、声音报警电路和无线遥控模块五个方面做详细说明。

1.在单片机芯片的挑选环节，全面考量了系统在处理能力、功耗、开发难度以及成本方面的要求，最终抉择采用STM32系列单片机作为主控芯片，STM32采用ARM Cortex - M3内核，有着高性能、低功耗、充足的外设资源且开发容易的特点，可满足本系统针对实时性、稳定性和扩展性的要求，跟其他方案（像CPLD、STC89C52、MSP430等）作比较，STM32在性价比以及功能集成度上优势更大，为系统的高效运行提供了可靠的后盾。

2.在显示模块设计这件事上，鉴于系统有清晰、直观地展示多种状态信息的要求，采用了TFT1.44寸液晶屏作为显示装置，跟LED数码管、点阵式数码管、1602液晶屏和12864液晶屏比起来，TFT屏幕有着更高的分辨率以及色彩表现力，可借助图形化界面展现复杂数据，优化了系统的可视化效果及用户体验，其低功耗特性加上较高的性价比也和本项目的设计目标相契合。

3.在避障模块的抉择上，为了达成对实验室环境精准的监测，采用HLK-LD016-5G微波雷达传感器开展工作，该传感器把5.8GHz微波电路、信号处理电路以及MCU集成了，有着低功耗、高灵敏度且具备强抗干扰能力的好处，可有效检测出实验室内的移动对象，与红外光电开关、超声波传感器连同激光测距传感器相比，HLK-LD016-5G在检测距离、稳定性与成本的平衡上做得良好，适合在本系统发挥入侵检测功能。

4.对声音报警电路设计这件事，采用了蜂鸣器作为报警器材，蜂鸣器拥有电路简单、性能不错、成本便宜的特性，可以满足系统对异常情况的迅速响应要求，同语音集成芯片（如ISD4004、ISD1820）以及音乐片相比，蜂鸣器在达成基础报警功能的同时，躲开了繁杂的电路设计和昂贵的费用支出，表现出系统的实用性以及经济性。

5.在甄选无线遥控模块上，采用蓝牙模块实现系统进行无线通信的功能，蓝牙模块具有传输距离恰当（10米左右）、安全性强、功耗小的好处，可以借助手机APP远程查看实验室状态然后进行控制操作，比起红外遥控模块、315M无线模块以及WiFi模块，蓝牙模块在易用性、安全性和稳定性方面展现出更出色的状态，完全契合本系统对无线通信的需要。

3.2 微波雷达模块

微波雷达模块是实验室防盗系统里的关键部分，承担实时查看实验室内移动物体的工作，本设计采用HLK-LD016-5G微波雷达传感器作为核心检测部件，该模块呈现出低功耗、高灵敏度、抗干扰能力佳等特点，可以有效察觉实验室内的入侵举动，为系统的安全防护增添了可靠保障。
    HLK - LD016 - 5G作为一款采用5.8GHz频段的微波雷达传感器，采用国产推出的雷达感应芯片方案，集纳了5.8GHz微波电路、中频放大电路、信号处理电路以及功能强悍的MCU，其高集成度和小型化的设计让模块性能良好且易于布置，大量应用于智能照明、智能家居等范畴，在本系统里面，该模块的作用是检测实验室内的移动物体，接着把检测结果以高低电平信号的形式传送给主控模块。
HLK-LD016-5G模块拿出了5个引脚接口，详细功能如下：
VIN ：模块供给电源的引脚，接上 5V 电源。
GND ：接地引脚，与系统的地线相连。
OUT ：信号输出的引脚端，输出对应高低状态的电平信号，说明是否检测到移动物体了。
TX ：UART通信引脚，可实现模块与主控芯片间的串口通信。
RX ：UART通讯引脚，用来接收主控芯片所给的指令。

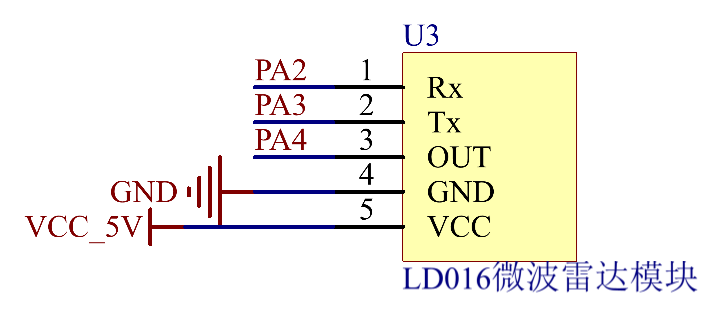

    在本设计进行阶段，模块的OUT引脚直接与STM32的GPIO输入引脚相连，用来采集检测后的结果，而TX和RX引脚留作备用，未来可凭借UART通信实现更复杂的参数配置功能，图3.3呈现了模块接口的原理图。

图3.3 模块原理图

5.1 硬件调试

1. 静态调试

静态调试为在未通电情形下对硬件电路开展全面检查，为排除明显的焊接缺陷和连接差错，保证电路的安全与可靠，确切步骤如下：

焊接质量检查 ：借助肉眼查看电路板上的焊接点，要使焊点饱满、平整且无虚焊现象，重点查看器件引脚是否完全焊接牢靠，杜绝因接触方面的问题造成电路故障。

短路和断路检查 ：查看相邻器件相互间是否有短路现象，以及是否存在未连接引脚或者断路的毛病。

元器件方向检查 ：查看极性元件（如电容、二极管、蜂鸣器之类）正负极是否装对，防止接反正负极造成器件毁坏，图5.1呈现了元器件检测的情形。

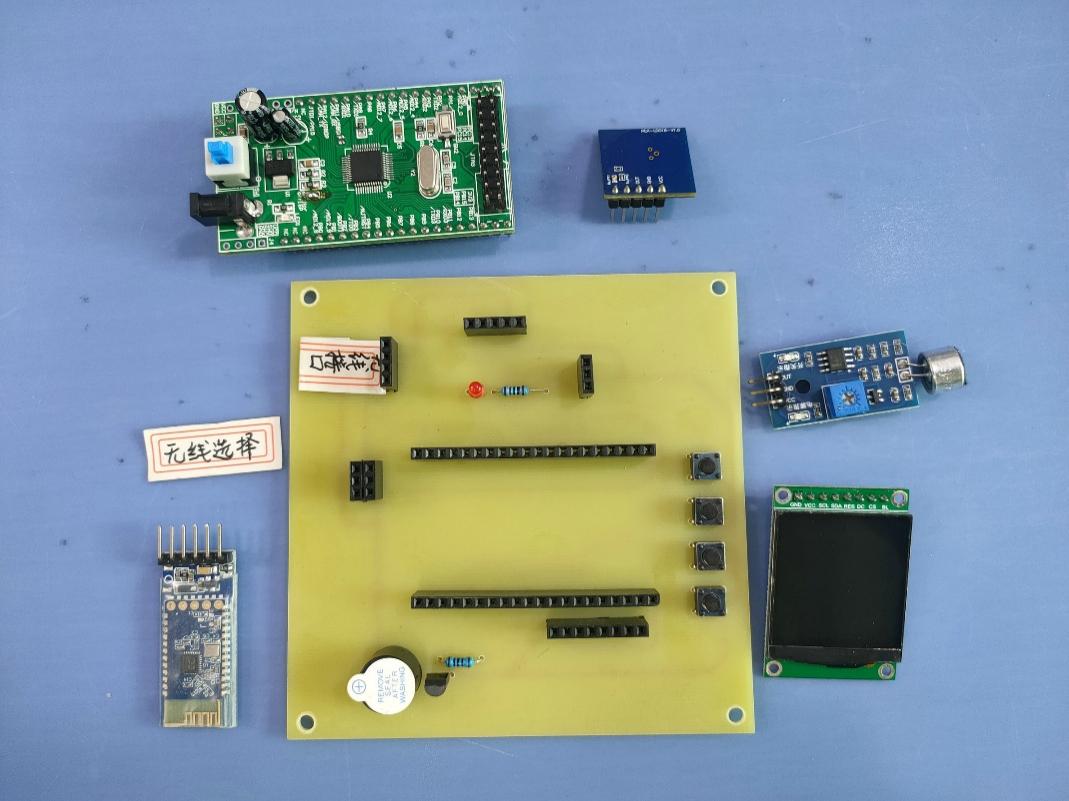

图5.1 元器件检查

2. 动态调试

动态调试是在通电后对硬件电路的功能进行测试，验证各模块是否能够正常工作，并与软件程序协同运行。具体步骤如下：

上电检查

在确认静态调试无误后，将电路板接入直流电源，逐步增加电压至额定值（如 5V 或 3.3V）。

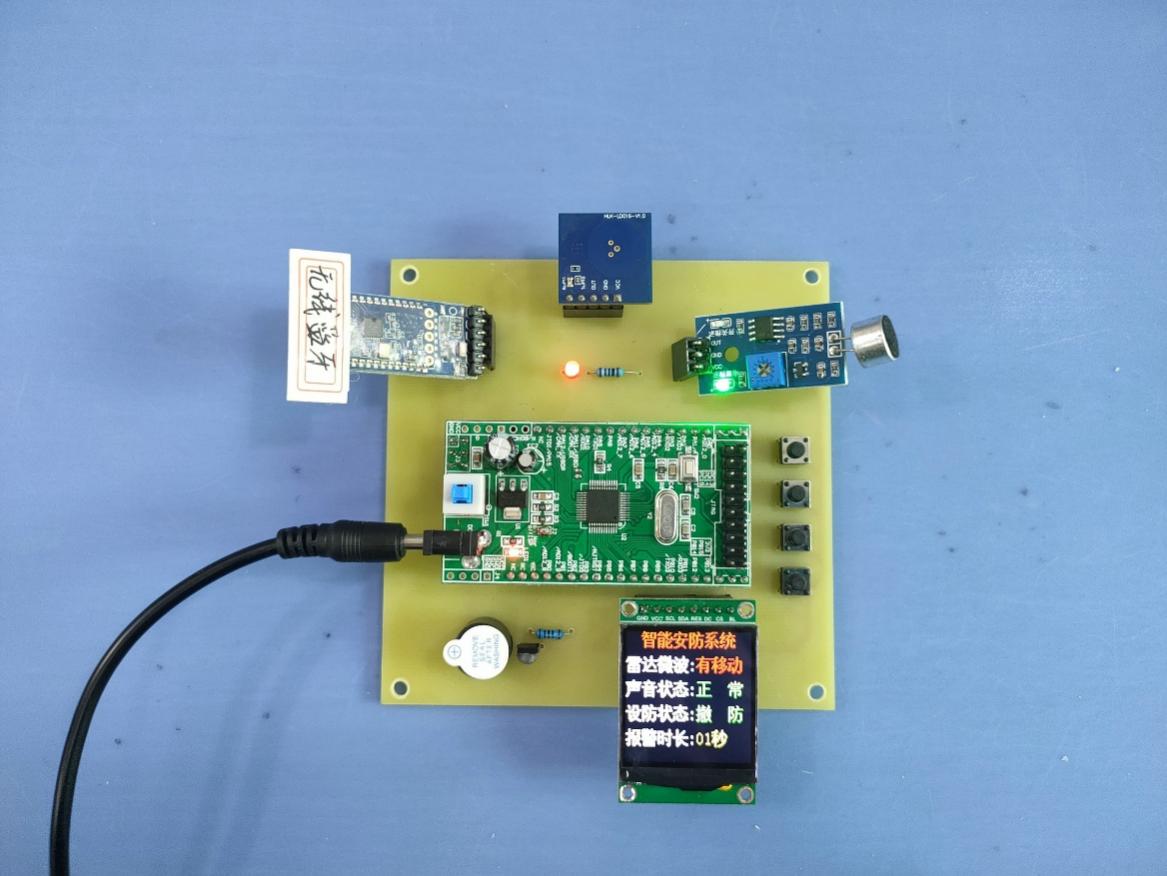

观察电路板的工作状态，确认是否有异常现象（如发热、冒烟、异味等）。如果出现异常，立即断电并排查问题。动态调试如下图5.2所示。



图5.2 动态调试
