一、引言

随着人们对健康生活的日益重视，消毒柜已成为家庭和商业场所的必备电器。传统的消毒柜功能单一，缺乏智能化和远程控制能力。本设计旨在开发一款基于STM32微控制器的智能消毒柜控制系统，集成了自动感应、定时控制、语音交互、远程监控等多种智能化功能，旨在提升用户体验和消毒管理的便捷性与安全性。

二、系统总体设计

（一）系统架构

系统采用“状态感知-智能决策-多模控制-云端互联”的架构。

感知层：由红外传感器（检测门状态）、DS1302（提供精确时间）组成，负责采集系统状态信息。
决策层：以STM32F103C8T6为核心，处理传感器数据，执行核心控制逻辑（如安全互锁）。
执行层：包括SG90舵机（模拟门开关）、继电器模块（控制紫外灯）、语音合成模块（状态播报），执行控制器指令。
交互层：包括OLED显示屏、按键、语音识别模块（LD3320/ASRPRO），提供丰富的人机交互方式。
云平台层：通过ESP8266 WiFi模块连接至云平台，实现手机APP的远程监控与控制。

（二）功能模块划分

安全控制模块：红外传感器状态监测与消毒安全互锁逻辑。
定时任务模块：基于DS1302的定时消毒功能管理。
多模态控制模块：响应按键、语音、APP三种控制指令。
状态显示与播报模块：OLED状态信息显示与语音播报。
通信模块：管理WiFi连接，实现与云平台的数据同步。

三、硬件设计与实现

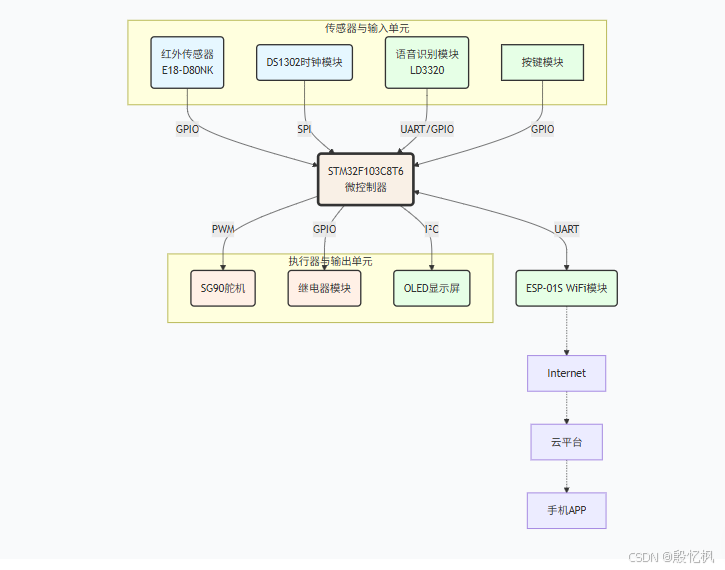

（一）系统硬件框架图

系统硬件配置与功能说明表

1. 主控单元

器件名称	推荐型号	接口	功能说明
STM32单片机	STM32F103C8T6	-	作为系统核心，负责处理所有传感器输入、执行逻辑判断、控制各执行器、以及与云平台和语音模块通信。

2. 传感器与输入单元

器件名称	推荐型号	接口	功能说明
红外传感器	E18-D80NK	GPIO	检测消毒柜门的开关状态。当有物体（门）遮挡时输出信号变化，STM32通过检测该GPIO电平判断门是处于打开还是关闭状态。核心安全功能：消毒时门若被打开，立即关闭紫外灯。
时钟模块	DS1302	SPI	提供精确的实时时间，用于实现定时消毒功能（例如：设定每晚10点自动消毒）。带后备电池，断电后时间不丢失。
语音识别模块	LD3320	UART/GPIO	接收语音指令（如“打开柜门”、“开始消毒”），通过串口或并口将识别结果（预设的特定编号）传递给STM32，STM32执行相应动作。
按键模块	轻触开关	GPIO	用于本地手动控制：开关门、强制启动/停止消毒、设置时间、选择模式等。

3. 执行器与输出单元

器件名称	推荐型号	接口	功能说明
舵机	SG90	PWM	模拟柜门的开关动作。STM32通过输出不同占空比的PWM信号控制舵机旋转到0°（关门）、90°（开门）等角度。
继电器模块	5V 1路继电器	GPIO	安全驱动紫外灯。STM32输出高/低电平控制继电器的通断，从而间接控制220V紫外灯的电源。重要提示：强电部分必须隔离，注意操作安全！
OLED显示屏	SSD1306	I²C	显示系统状态（当前时间、消毒剩余时间、门状态）、工作模式（定时/手动/语音）、网络连接状态及报警信息等，提供清晰的人机交互界面。

4. 通信单元

器件名称	推荐型号	接口	功能说明
WiFi模块	ESP-01S	UART	通过AT指令与STM32通信，将系统状态（门状态、消毒状态）上传到云平台，并接收从手机APP下发的所有控制指令（远程开关门、远程消毒、设置定时时间）。

5. 电源单元

器件名称	推荐规格	接口	功能说明
电源模块	5V/3A 开关电源	DC接口	为整个控制系统（STM32、模块、舵机）提供稳定的5V电源。紫外灯部分的220V电源由继电器控制，强弱电必须物理隔离并做好绝缘保护。

核心控制逻辑说明

安全互锁逻辑（最重要）：
- 条件： if (消毒状态 == 正在进行) && (红外传感器 == 检测到开门)
- 动作： STM32立即控制继电器断开（关闭紫外灯），并通过语音和OLED提示“消毒中断，门已打开”。
消毒流程逻辑：
- 启动条件：收到来自按键、APP或语音的“开始消毒”指令，且门状态为关闭。
- 动作： STM32控制继电器吸合，开启紫外灯，并在OLED上显示倒计时。
- 结束条件：定时时间到 / 收到停止指令 / 门被打开（安全互锁）。
- 动作： STM32控制继电器断开，关闭紫外灯，并发送“消毒完成”提示。
门控制逻辑：
- 开门条件：收到开门指令（按键/APP/语音），且消毒未进行。
- 动作： STM32输出PWM驱动舵机旋转至开门角度。
- 关门条件：收到关门指令或消毒启动指令（会自动先检查门是否关好）。

关键设计注意事项

强弱电隔离：控制220V紫外灯的电路必须与低压的MCU控制电路通过继电器进行完全隔离。布线时强弱电要分开，裸露部分必须做好绝缘处理，防止触电危险。
紫外灯安全：务必确保安全互锁功能的绝对可靠，防止紫外线泄漏对人体造成伤害。可以考虑增加冗余传感器（如两个红外传感器）提高可靠性。
语音识别优化： LD3320等模块需在安静环境下使用，识别关键词要选择吐字清晰、不易混淆的词语，如“小杜小杜，打开消毒柜”。
功耗考虑：紫外灯功率较大，系统设计时需考虑电源的带载能力。如果采用电池供电，需做低功耗设计，但通常消毒柜为插电设备。

四、软件设计与实现

（一）开发环境搭建

IDE：STM32CubeIDE。
库：使用HAL库。需自行添加OLED、DS1302、LD3320/ASRPRO、SYN6288的驱动代码库。
云平台：选择阿里云物联网平台，使用MQTT协议接入。

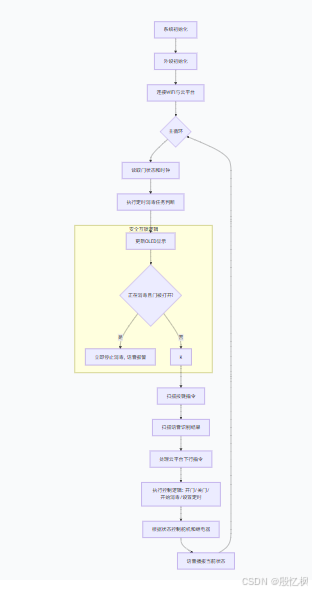

（二）系统软件流程图

（三）代码片段（关键逻辑）

主循环核心逻辑与安全互锁

// main.c
// 定义系统状态变量
typedef enum {
    STATE_IDLE_DOOR_CLOSED,
    STATE_IDLE_DOOR_OPEN,
    STATE_UV_CLEANING,
    STATE_TIMER_SET
} SystemState_t;

SystemState_t current_state = STATE_IDLE_DOOR_CLOSED;

while (1) {
  // 1. 读取传感器和时钟
  door_status = HAL_GPIO_ReadPin(DOOR_SENSOR_GPIO_Port, DOOR_SENSOR_Pin);
  DS1302_GetTime(&current_time);

  // 2. 核心安全逻辑：如果正在消毒且门被打开，立即停止
  if (current_state == STATE_UV_CLEANING && door_status == DOOR_OPEN) {
      HAL_GPIO_WritePin(UV_RELAY_GPIO_Port, UV_RELAY_Pin, GPIO_PIN_RESET); // 关闭紫外灯
      current_state = STATE_IDLE_DOOR_OPEN;
      SYN6288_Speak("警告，消毒过程中门已打开，已停止消毒！"); // 语音报警
  }

  // 3. 检查是否到达定时消毒时间
  if (IsTimerUp(&current_time, &set_time)) {
      if (door_status == DOOR_CLOSED) { // 定时消毒必须门是关的
          StartCleaning(); // 开始消毒
      }
  }

  // 4. 处理各种控制指令
  Process_Key();    // 按键处理
  Process_Voice();  // 语音指令处理
  Process_Cloud_Cmd(); // 云指令处理

  // 5. 更新显示和上传状态
  Update_OLED_Display(current_state, current_time, remaining_time);
  Upload_Status_To_Cloud(current_state);
  HAL_Delay(200);
}

控制指令处理函数示例

void Process_Voice(void) {
    uint8_t voice_cmd = LD3320_GetResult(); // 获取识别到的关键词编号
    switch(voice_cmd) {
        case CMD_OPEN_DOOR:
            if(current_state != STATE_UV_CLEANING) { // 消毒时不能开门
                Servo_Open();
                current_state = STATE_IDLE_DOOR_OPEN;
                SYN6288_Speak("门已打开");
            } else {
                SYN6288_Speak("正在消毒，无法开门");
            }
            break;
        case CMD_START_CLEAN:
            if(door_status == DOOR_CLOSED) {
                StartCleaning();
                SYN6288_Speak("开始消毒");
            } else {
                SYN6288_Speak("请关门后再消毒");
            }
            break;
        // ... 其他命令
    }
}

void StartCleaning(void) {
    current_state = STATE_UV_CLEANING;
    remaining_time = CLEANING_DURATION; // 设置消毒倒计时
    HAL_GPIO_WritePin(UV_RELAY_GPIO_Port, UV_RELAY_Pin, GPIO_PIN_SET); // 打开紫外灯
    // 启动一个定时器中断，用于倒计时
}

五、系统测试与优化

（一）测试方案

功能测试：
- 安全互锁测试：在消毒过程中强行模拟开门，测试紫外灯是否立即关闭并报警。
- 多模式控制测试：分别使用按键、语音、APP进行开门、关门、开始消毒、设置定时的操作，验证功能正确性。
- 定时功能测试：设置一个不久的将来时间，观察是否准时启动消毒。
- 显示与播报测试：观察所有状态下的OLED显示内容和语音提示是否正确。
性能与安全测试：
- 压力测试：模拟频繁的开关门和控制指令，测试系统稳定性。
- 紫外灯安全测试：确保在任何异常情况下（如断电后重启），紫外灯都处于默认关闭状态，且门打开时绝不启动。
