STM32 入门：软件PWM呼吸灯

STM32 微控制器因性能强、外设丰富且性价比高，成为嵌入式开发热门选择。掌握 GPIO 配置与操作，是 STM32 开发入门的关键。本文以 STM32F103C8T6 为例，结合软件 PWM 呼吸灯实例展开讲解。

一、GPIO 基础概念

GPIO 是 STM32 与外部交互的基础接口，可设为输入或输出模式。STM32F103C8T6 的 GPIO 端口（如 GPIOA、GPIOB、GPIOC 等）引脚能独立配置，满足多样化开发需求。

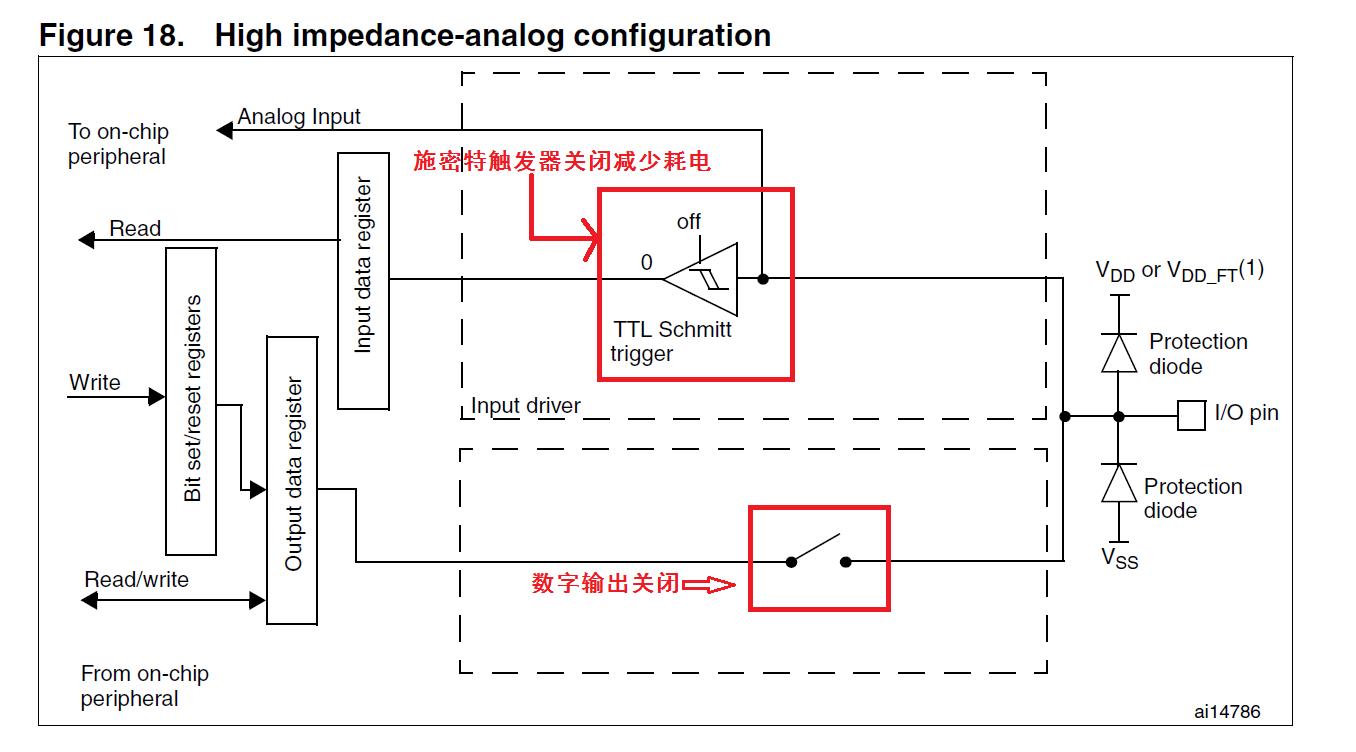

二、GPIO 配置步骤

在使用 GPIO 之前，需要对其进行一系列的配置，以确保其工作在预期的模式下。下面以配置 PC13 引脚为输出模式为例，详细介绍 GPIO 的配置步骤。

1. 使能 GPIO 时钟：在 STM32 中，每个外设都有独立的时钟控制，GPIO 也不例外。要使用 GPIO，首先需要使能其对应的时钟。对于 PC13 引脚，其位于 GPIOC 端口，使用以下代码使能 GPIOC 的时钟：

RCC\_APB2PeriphClockCmd(RCC\_APB2Periph\_GPIOC, ENABLE);

这段代码通过调用RCC_APB2PeriphClockCmd函数，将 GPIOC 的时钟使能，确保后续对 GPIOC 端口的操作能够正常进行。

2. 配置 GPIO 初始化结构体：STM32 标准库提供了GPIO_InitTypeDef结构体，用于配置 GPIO 的各种参数。对于 PC13 引脚的输出配置，代码如下：

GPIO\_InitTypeDef GPIO\_InitStructure;

GPIO\_InitStructure.GPIO\_Mode = GPIO\_Mode\_Out\_PP;

GPIO\_InitStructure.GPIO\_Pin = GPIO\_Pin\_13;

GPIO\_InitStructure.GPIO\_Speed = GPIO\_Speed\_50MHz;

• GPIO_Mode_Out_PP表示将引脚配置为推挽输出模式。推挽输出模式可以直接输出高电平和低电平，适用于驱动一些需要较大电流的负载，如 LED 灯。

• GPIO_Pin_13指定要配置的引脚为 PC13。

• GPIO_Speed_50MHz设置引脚的输出速度为 50MHz，该速度可以满足大多数应用场景的需求。

1. 初始化 GPIO：在完成GPIO_InitTypeDef结构体的配置后，使用以下代码将配置应用到 GPIOC 端口的 PC13 引脚上：

GPIO\_Init(GPIOC, \&GPIO\_InitStructure);

GPIO_Init函数会根据GPIO_InitStructure结构体中的参数，对 GPIOC 端口的 PC13 引脚进行初始化，使其工作在设定的输出模式下。

三、软件 PWM 呼吸灯原理

PWM（Pulse Width Modulation）即脉冲宽度调制，是一种通过改变脉冲信号的占空比（高电平持续时间与周期的比值）来控制输出信号平均值的技术。在本实例中，通过软件 PWM 来控制 LED 灯的亮度，实现呼吸灯效果。其原理是通过不断改变 PWM 信号的占空比，使 LED 灯的亮度在最暗到最亮之间逐渐变化，从而产生呼吸灯的效果。

四、软件 PWM 呼吸灯代码解析

下面对实现软件 PWM 呼吸灯的代码进行详细解析。

1. 定义相关参数：

\#define PWM\_PERIOD 1000  // PWM周期(ms)，可根据需要调整

\#define STEP\_SIZE 10    // 亮度变化步进值，值越小变化越平滑

PWM_PERIOD定义了 PWM 信号的周期为 1000ms，即 1 秒。STEP_SIZE定义了每次亮度变化的步进值为 10，该值决定了呼吸灯亮度变化的平滑程度。

2. GPIO 初始化函数：

void gpio\_init(void)

{

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOC, &GPIO_InitStructure);
    GPIO_ResetBits(GPIOC, GPIO_Pin_13);

}

该函数完成了 GPIOC 端口 PC13 引脚的初始化工作，使 PC13 引脚工作在推挽输出模式下，并将其初始状态设置为低电平，即 LED 灯熄灭。

3. 软件 PWM 函数：

void PWM(unsigned int duty\_cycle)

{

    if(duty_cycle > PWM_PERIOD) {
        duty_cycle = PWM_PERIOD;  // 限制最大值
    }

    GPIO_SetBits(GPIOC, GPIO_Pin_13);  // LED亮
    delay_ms(duty_cycle);
    GPIO_ResetBits(GPIOC, GPIO_Pin_13); // LED灭
    delay_ms(PWM_PERIOD - duty_cycle);  // 补足周期时间

}

PWM函数用于实现软件 PWM 功能。函数接收一个参数duty_cycle，表示 PWM 信号的占空比（0 - 1000）。首先，函数对duty_cycle进行检查，如果其值超过了PWM_PERIOD，则将其设置为PWM_PERIOD，以确保占空比在合理范围内。然后，通过GPIO_SetBits函数将 PC13 引脚置为高电平，使 LED 灯亮起，并保持duty_cycle毫秒；接着，通过GPIO_ResetBits函数将 PC13 引脚置为低电平，使 LED 灯熄灭，并保持PWM_PERIOD - duty_cycle毫秒，从而补足 PWM 周期的时间。

4. 主函数：

int main(void)

{
    unsigned int brightness = 0;  // 当前亮度值
    unsigned int direction = 1;   // 1表示变亮，0表示变暗

    gpio_init();
    delay_init();

    while (1)
    {
        // 渐亮过程
        if(direction) {
            brightness += STEP_SIZE;
            if(brightness >= PWM_PERIOD) {
                brightness = PWM_PERIOD;
                direction = 0;  // 达到最亮后开始变暗
            }
        }
        // 渐暗过程
        else {
            brightness -= STEP_SIZE;
            if(brightness <= 0) {
                brightness = 0;
                direction = 1;  // 达到最暗后开始变亮
            }
        }

        PWM(brightness);  // 以当前亮度值执行PWM
    }
}

在主函数中，定义了两个变量brightness和direction，分别用于记录当前 LED 灯的亮度值和亮度变化的方向。通过调用gpio_init函数初始化 GPIO，调用delay_init函数初始化延时函数（delay_init函数在delay.h头文件中定义，用于提供精确的延时功能）。在无限循环中，根据direction的值判断是渐亮还是渐暗过程。如果是渐亮过程，则将brightness增加STEP_SIZE，当brightness达到PWM_PERIOD时，将direction设置为 0，表示开始渐暗；如果是渐暗过程，则将brightness减少STEP_SIZE，当brightness减到 0 时，将direction设置为 1，表示开始渐亮。最后，调用PWM函数，以当前的brightness值作为占空比，实现 LED 灯的呼吸灯效果。

总结：

通过对 STM32 基础 GPIO 配置与软件 PWM 呼吸灯实现的介绍，相信读者对 STM32 的 GPIO 操作有了更深入的理解。
