基于STM32的智能粮仓系统

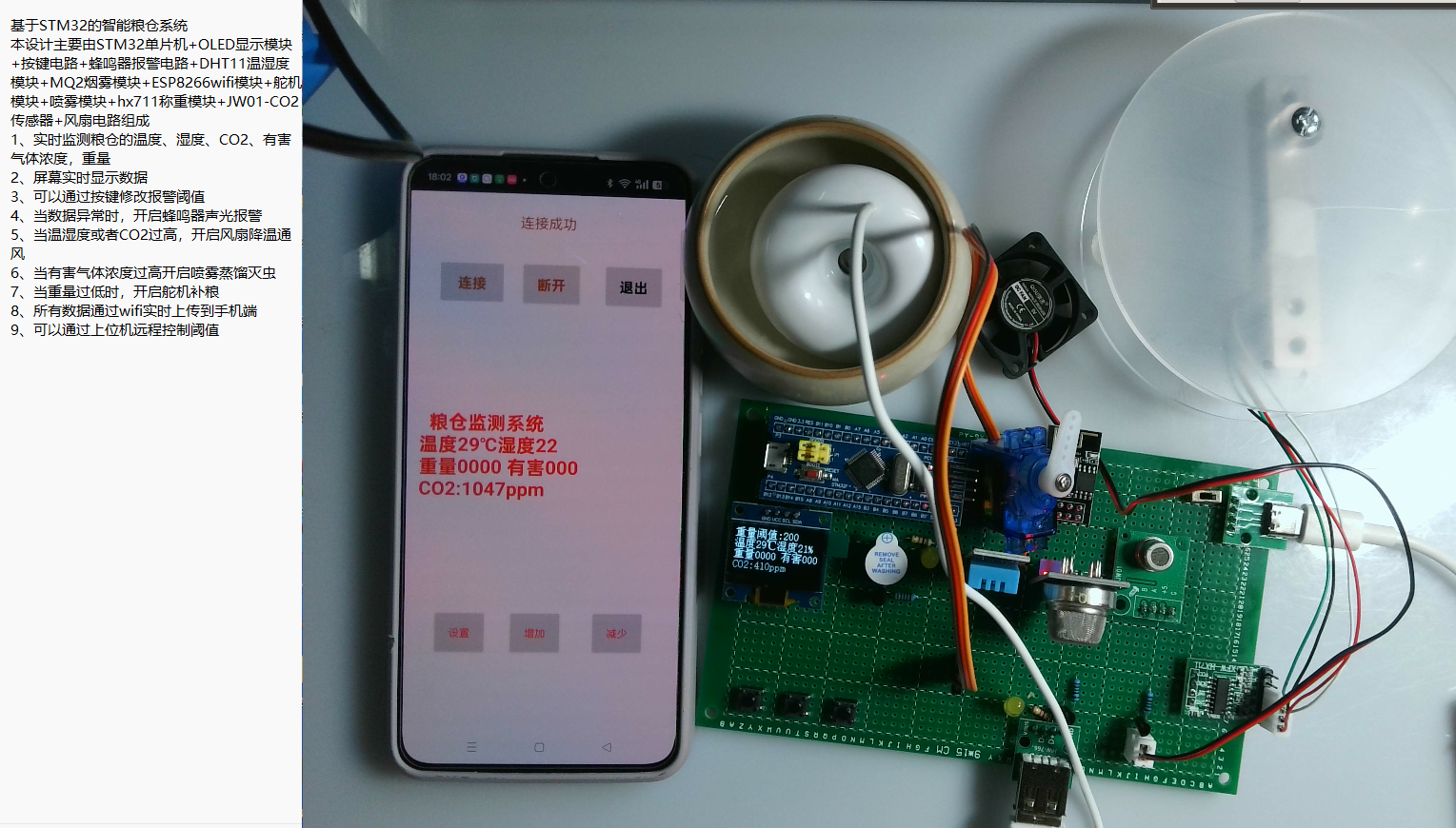

本设计主要由STM32单片机+OLED显示模块+按键电路+蜂鸣器报警电路+DHT11温湿度模块+MQ2烟雾模块+ESP8266wifi模块+舵机模块+喷雾模块+hx711称重模块+JW01-CO2传感器+风扇电路组成
1、实时监测粮仓的温度、湿度、CO2、有害气体浓度，重量
2、屏幕实时显示数据
3、可以通过按键修改报警阈值
4、当数据异常时，开启蜂鸣器声光报警
5、当温湿度或者CO2过高，开启风扇降温通风
6、当有害气体浓度过高开启喷雾蒸馏灭虫
7、当重量过低时，开启舵机补粮
8、所有数据通过wifi实时上传到手机端
9、可以通过上位机远程控制阈值

摘要
　　随着传统粮仓管理方式在实时监测与调控能力上的不足日益凸显，本文设计了一种基于STM32单片机的智能粮仓监控系统。该系统以STM32为核心控制器，集成DHT11温湿度传感器、MQ2有害气体检测模块、JW01CO2传感器及HX711称重模块，实时采集粮仓内部的温度、湿度、二氧化碳浓度、有害气体浓度及粮食重量等多维环境参数，并通过OLED显示屏进行实时显示。用户可通过按键设置各项参数的报警阈值，系统在检测到数据异常时启动蜂鸣器进行声光报警，同时根据环境状态自动执行相应调控操作：当温湿度过高或CO2浓度超标时启动风扇通风降温；当有害气体浓度异常时触发喷雾装置进行蒸馏灭虫；当检测到粮食重量不足时控制舵机启动自动补粮机制。所有监测数据通过ESP8266 WiFi模块上传至手机终端，并支持通过上位机远程修改报警阈值及查看实时数据。实验结果表明，该系统运行稳定、响应迅速，能够有效提升粮仓管理的自动化水平和粮食存储的安全性，具有一定的实用价值和推广前景。
Abstract
　　Abstract In response to the increasing limitations of traditional granary management systems in realtime monitoring and regulation, this paper designs an intelligent granary monitoring system based on an STM32 microcontroller. The system employs the STM32 as the core controller and integrates multiple sensors—including the DHT11 temperature and humidity sensor, the MQ2 harmful gas detection module, the JW01CO2 sensor, and the HX711 weighing module—to collect multidimensional environmental parameters such as temperature, humidity, CO₂ concentration, harmful gas levels, and grain weight in real time. These data are displayed locally via an OLED screen. Users can set alarm thresholds for each parameter using buttons. When abnormal data is detected, the system triggers a buzzer for audiovisual alerts and automatically executes corresponding control measures: activating fans for ventilation and cooling when temperature or humidity exceeds limits or CO₂ concentration is too high; triggering a spray device for disinfection and pest control upon detecting abnormal harmful gas levels; and initiating an automatic grain replenishment mechanism via a servo motor when insufficient grain weight is detected. All monitored data are transmitted to a mobile terminal through the ESP8266 WiFi module, and users can remotely modify alarm thresholds and view realtime data via an uppercomputer interface. Experimental results demonstrate that the system operates stably and responds rapidly, significantly enhancing the automation of granary management and the safety of grain storage, indicating considerable practical value and potential for broader application.
1 绪论
1.1 课题来源
　　本课题“基于STM32的智能粮仓系统”源于现代农业对粮食存储智能化管理的迫切需求。传统粮仓监测手段依赖人工操作，存在效率低、响应慢、误差大等问题，易导致粮食受潮、霉变或虫害，造成巨大经济损失。为提升粮仓管理的自动化与信息化水平，本研究设计了一套集成多传感器的智能监控系统。系统以STM32单片机为核心，结合温湿度传感器、CO₂传感器、MQ2有害气体检测模块及HX711称重模块，实时采集粮仓环境参数与存量数据，并通过OLED显示屏本地展示。用户可通过按键设置报警阈值，系统在检测到温湿度、CO₂或有害气体超标时自动启动风扇通风、喷雾降尘或杀虫，并在存量不足时控制舵机补粮，同时触发蜂鸣器报警。所有数据通过ESP8266 WiFi模块上传至手机终端，并支持上位机远程阈值调控，实现了粮仓状态的实时监测、智能调控与远程管理，有效保障储粮安全与品质。
1.2 背景意义
　　随着现代农业仓储技术的快速发展，传统粮仓管理方式因依赖人工监测和控制，存在效率低下、响应滞后及粮食损耗风险高等问题。在此背景下，基于STM32的智能粮仓系统应运而生，其通过集成多类型传感器与物联网通信模块，实现对粮仓环境的全面自动化监控与智能调控。该系统可实时采集温湿度、CO2浓度、有害气体及粮食重量等关键参数，并借助OLED显示屏进行本地可视化展示，同时通过WiFi模块将数据上传至远程终端，支持用户通过手机或上位机实时查看数据并动态调整报警阈值。当监测数据超出预设范围时，系统能够自动启动声光报警、通风降温、喷雾除虫或自动补粮等相应措施，有效保障粮食存储的安全性、稳定性和品质。该系统的应用不仅提升了粮仓管理的智能化水平和响应速度，更对减少粮食损失、降低运维成本具有重要意义，符合现代智慧农业的发展趋势。
1.3 国内外研究现状
　　当前国内外关于智能粮仓系统的研究正朝着集成化、智能化和远程监控方向快速发展，其中基于STM32微控制器的解决方案因其高性能、低功耗及丰富的外设接口而备受关注。在国内，学者们普遍采用多传感器融合技术，例如集成温湿度传感器（如DHT11）、气体检测模块（如MQ2和JW01CO2传感器）以及称重模块（如HX711），以实现对粮仓内温度、湿度、有害气体浓度、CO2水平和粮食重量的实时监测，并通过OLED显示屏进行数据可视化显示。同时，国内研究注重本地智能控制与远程交互的结合，通过ESP8266等WiFi模块将数据上传至云平台或手机客户端，支持用户通过上位机修改报警阈值并远程控制设备，如触发风扇降温通风、喷雾蒸馏灭虫或舵机补粮等操作，从而提升粮食存储的自动化水平和应急响应能力。相比之下，国外研究更侧重于系统的精准性和可靠性，常引入机器学习算法对传感器数据进行分析预测，以优化控制策略并减少误报；此外，欧美国家在系统集成中广泛采用LoRa或NBIoT等低功耗广域网络技术，以增强远程监控的稳定性和覆盖范围。然而，国内外研究均面临传感器精度易受环境干扰、多模块协同工作的实时性挑战以及系统长期运行的能耗问题。总体而言，基于STM32的智能粮仓系统通过结合本地自动控制与物联网远程监控，显著提高了粮食存储的安全性和管理效率，未来研究需进一步优化算法模型、降低系统成本并增强适应复杂环境的能力。
1.4 主要研究内容
　　本研究聚焦于基于STM32微控制器的智能粮仓监控系统设计与实现，旨在构建一个集环境感知、数据处理、智能调控与远程通信于一体的综合性解决方案。系统硬件平台整合了STM32单片机作为核心处理器，搭配DHT11温湿度传感器、MQ2烟雾传感器、JW01CO2传感器及HX711称重模块，实现对粮仓内部温度、湿度、有害气体浓度、二氧化碳含量及粮食重量的多参数实时监测。采集数据通过OLED显示屏进行本地可视化显示，并允许用户通过按键模块设定各参数的报警阈值。当监测数据超出安全范围时，系统会触发蜂鸣器进行声光报警，并依据异常类型启动相应执行机构：例如温湿度过高或CO2浓度超标时自动启动风扇通风降温；检测到有害气体浓度异常时控制喷雾模块进行蒸馏灭虫；当粮食重量低于设定阈值时驱动舵机执行补粮操作。同时，系统通过ESP8266 WiFi模块将全部监测数据及状态信息实时上传至云端服务器，用户可通过手机端上位机远程监控粮仓状态，并可动态调整报警阈值与设备控制策略。该系统通过多传感器融合与智能决策机制，显著提升了粮仓存储环境的自动化管理水平与粮食安全保障能力。
