一、基本寄存器介绍

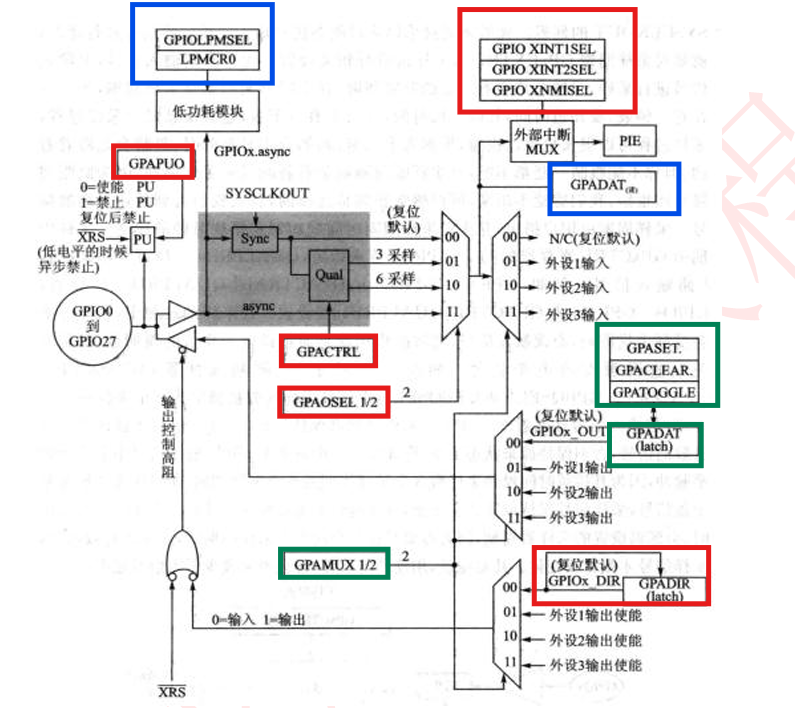

以GPIOA为例，红色为控制寄存器，绿色为数据寄存器，蓝色为中断和功耗选择寄存器，三类具体如下：

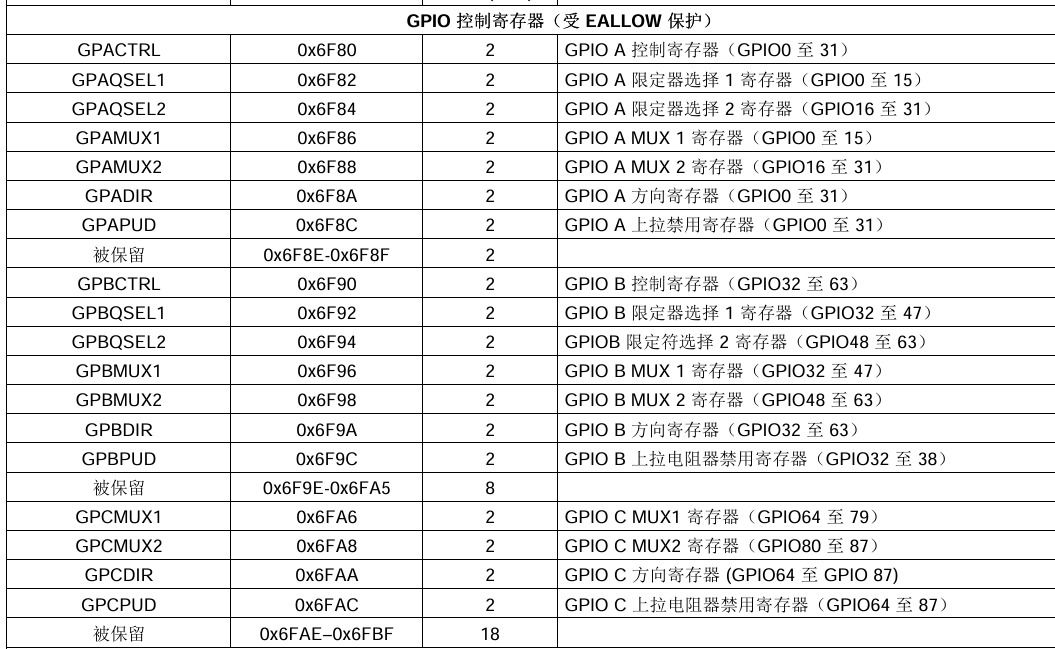

（1）

其中，

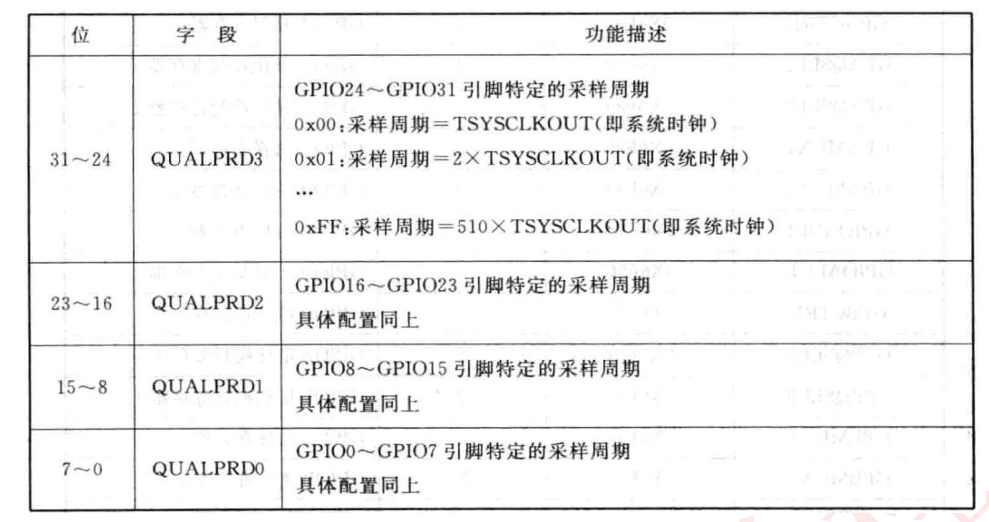

GPACTRL：将为输入引脚指定采样周期，位功能

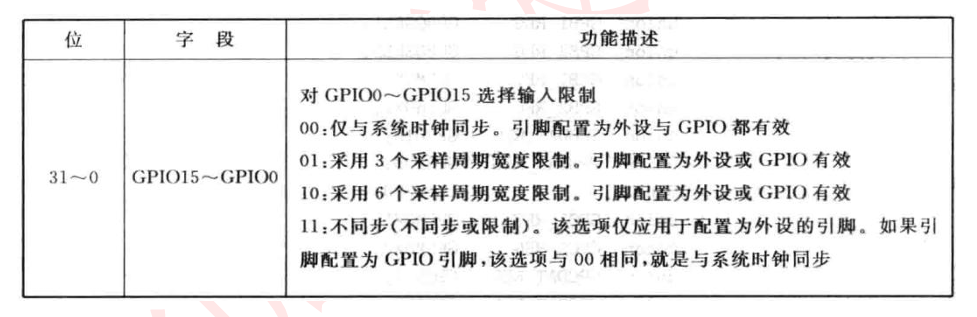

GPAQSEL1/2：控制配置采样数，也可以认为是滤波数，当干扰信号持续采样周期小于该寄存器设置的采样周期数时，干扰信号被滤除，该寄存器各位功能

GPAMUX1/2：控制GPIO的四种外设功能（普通IO/外设等）

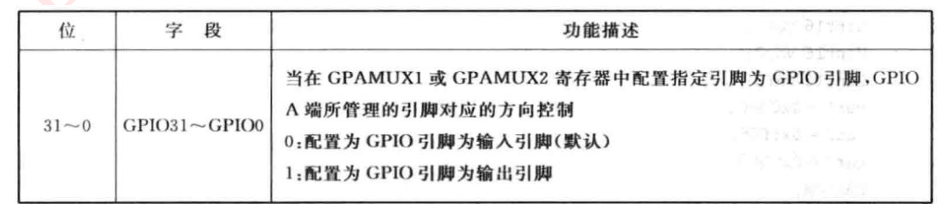

GPIOADIR：控制GPIO的输入/输出模式

GPIOAPUD:使能或者禁止上拉功能：0为上拉；1为禁止上拉

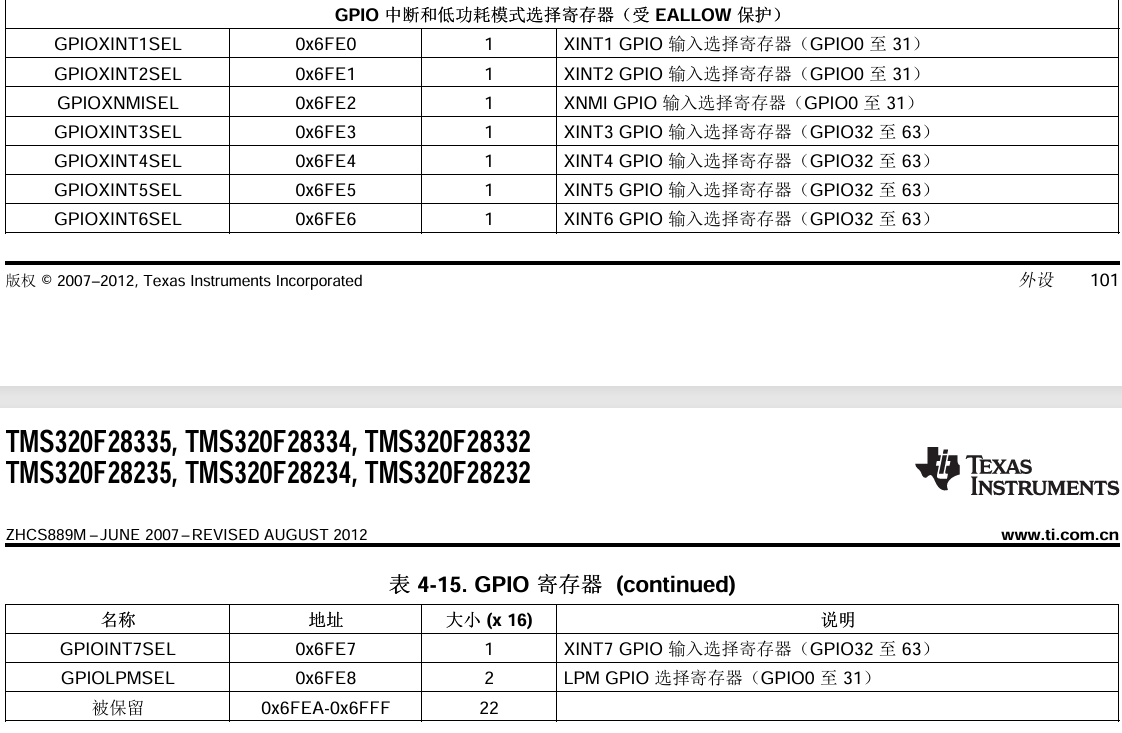

（2）

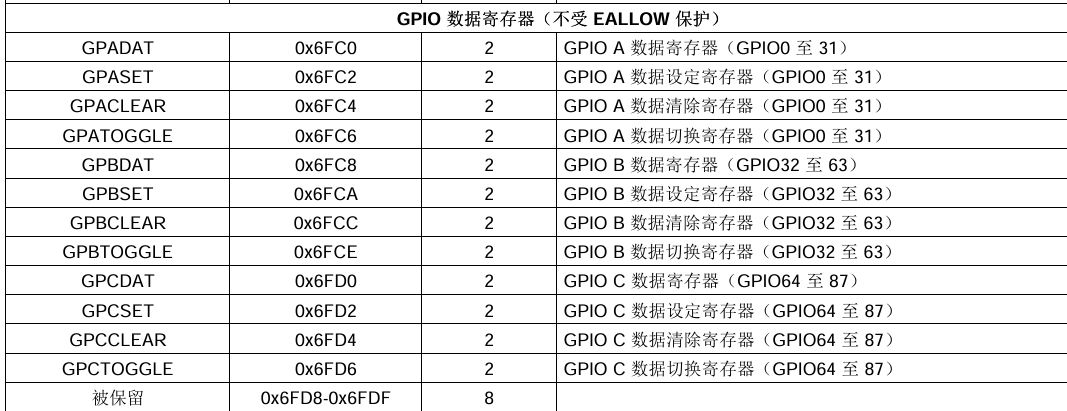

（3）

二、软件实现

步骤：
使能对应IO时钟–>配置IO为普通IO功能–>配置IO为输出/上拉设置–>程序控制亮灭

（1）在APP文件夹新建文件夹命名LEDS，添加.c和.h文件，并添加路径
（2）配置系统时钟，如下图

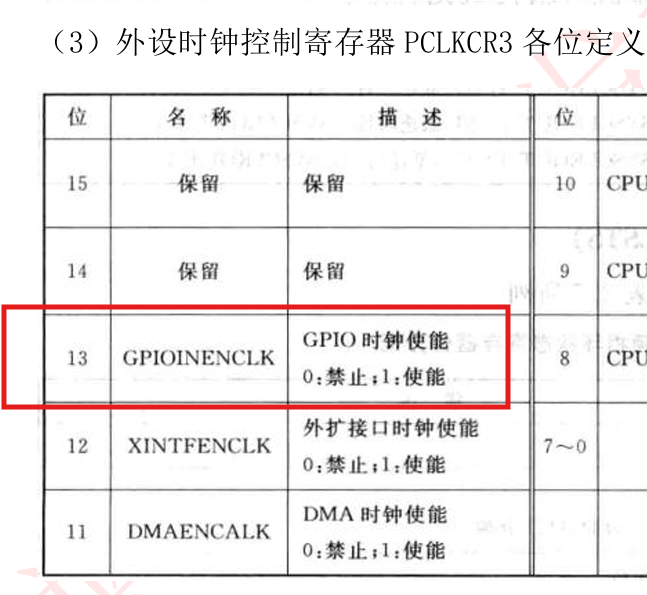

通过查手册知我们需要GPIOINENCLK寄存器

点开SYS_CTRL_REGS结构体，选择对位操作，选择PCLKCR3寄存器，给1

完成时钟配置代码：

SysCtrlRegs.PCLKCR3.bit.GPIOINENCLK = 1;//时钟开启

(这DSP用起来和查万年历似的，一个套一个，真难)

（3）对GPIO进行配置

通过上文GPIO寄存器介绍，GPIO68属于GPIOC（GPIOA：0~ 31；GPIOB：32~ 63；GPIOC：63 ~87），
选择GPIOCMX1,对特定位操作，GPIO68，设定通用普通GPIO功能，如下：

GpioCtrlRegs.GPCMUX1.bit.GPIO68=0;

设定GPIO传输方向：
控制方向寄存器GPIODIR设定为输出

GpioCtrlRegs.GPCDIR.bit.GPIO68=1;

设定GPIO上拉电阻：

GpioCtrlRegs.GPCPUD.bit.GPIO68=0;

控制GPIO电平，LED采用共阳极接法，我们在初始状态熄灭LED，故设定高电平

GpioDataRegs.GPCSET.bit.GPIO68=1;

若要想让GPIO输出低电平，需：

GpioDataRegs.GPCCLEAR.bit.GPIO68=1;

贴一个最全的文章：https://blog.csdn.net/mango_cpu/article/details/113808388

三、代码

LEDS.C

#include "LEDS.h"

//开发板原理图LED为GPIO68--GPIO64，这里我们选择三个LED灯组成流水灯
//即GPIO68、GPIO67\GPIO66
void LED_Init(void)
{
	EALLOW;//关闭写保护

	SysCtrlRegs.PCLKCR3.bit.GPIOINENCLK = 1;//时钟开启


	GpioCtrlRegs.GPCMUX1.bit.GPIO68=0;//设定通用GPIO功能
	GpioCtrlRegs.GPCDIR.bit.GPIO68=1;//设定GPIO输出功能
	GpioCtrlRegs.GPCPUD.bit.GPIO68=0;//使能GPIO上拉电阻

	GpioCtrlRegs.GPCMUX1.bit.GPIO67=0;
	GpioCtrlRegs.GPCDIR.bit.GPIO67=1;
	GpioCtrlRegs.GPCPUD.bit.GPIO67=0;

	GpioCtrlRegs.GPCMUX1.bit.GPIO66=0;
	GpioCtrlRegs.GPCDIR.bit.GPIO66=1;
	GpioCtrlRegs.GPCPUD.bit.GPIO66=0;

	GpioDataRegs.GPCSET.bit.GPIO68=1;//设定GPIO输出高电平
	GpioDataRegs.GPCSET.bit.GPIO67=1;
	GpioDataRegs.GPCSET.bit.GPIO66=1;

	EDIS;//开启写保护
}

main.c

#include "DSP2833x_Device.h"     // DSP2833x Headerfile Include File
#include "DSP2833x_Examples.h"   // DSP2833x Examples Include File
#include "leds.h"


void delay(void)
{
    Uint16 		i;
	Uint32      j;
	for(i=0;i<128;i++)
		for (j = 0; j < 100000; j++);
}

//开发板原理图LED为GPIO68--GPIO64，这里我们选择三个LED灯组成流水灯
//即GPIO68、GPIO67\GPIO66


void main()
{
	InitSysCtrl();

	LED_Init();

	while(1)
	{
		GpioDataRegs.GPCCLEAR.bit.GPIO68=1;
		delay();
		GpioDataRegs.GPCSET.bit.GPIO68=1;
		delay();

		GpioDataRegs.GPCCLEAR.bit.GPIO67=1;
		delay();
		GpioDataRegs.GPCSET.bit.GPIO67=1;
		delay();

		GpioDataRegs.GPCCLEAR.bit.GPIO66=1;
		delay();
		GpioDataRegs.GPCSET.bit.GPIO66=1;
		delay();
	}

}
