EMC案例：大型按摩椅有刷电机RE解决方案！
·
实验现象及原因分析

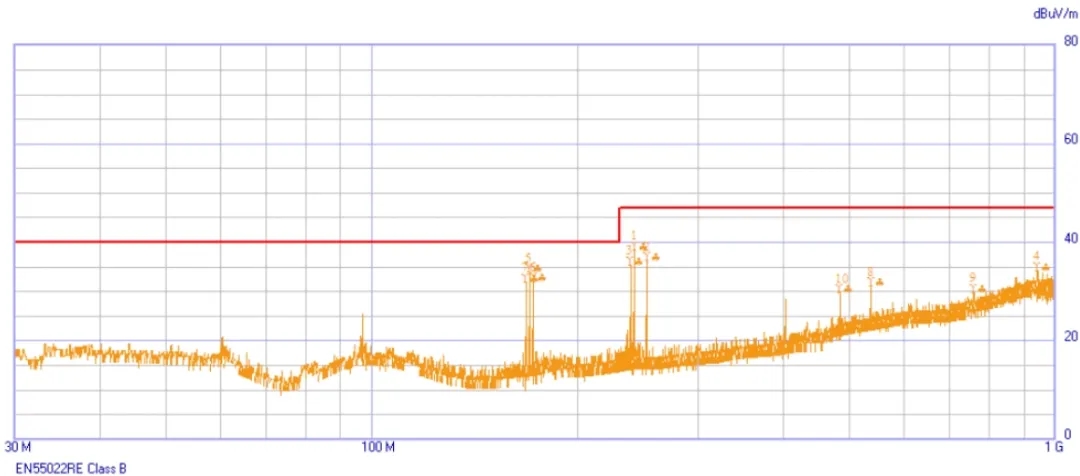

整改前波形

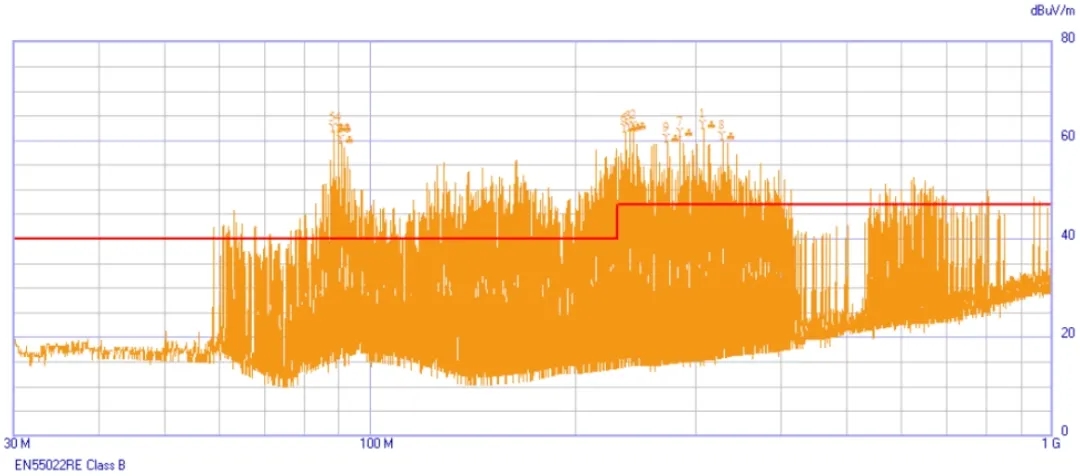

整改后波形
1.看波形RE超标点很多：

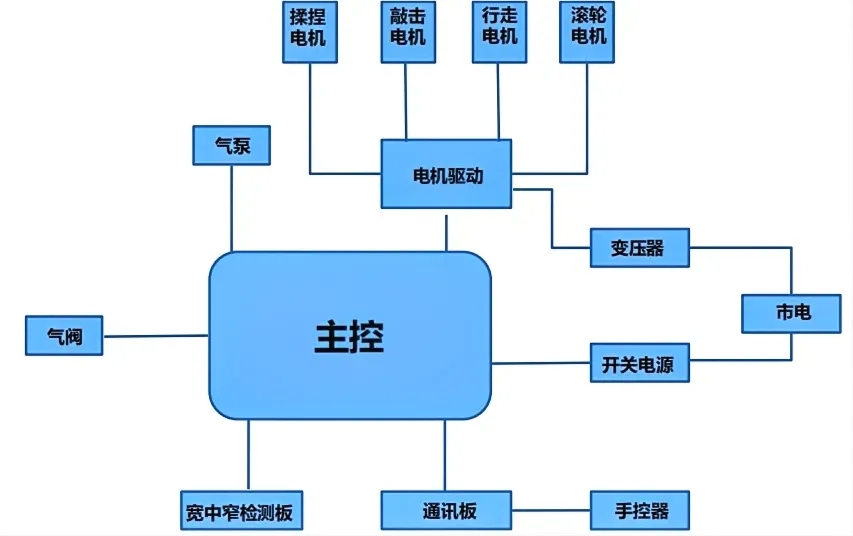

这是一款按摩椅的RE测试，实际测试的时候停转直流有刷电机，超标点就会消失，经过分析定位到电机驱动板。把一些整改措施做到电机驱动板上后，RE超标点都符合要求。
优化方案

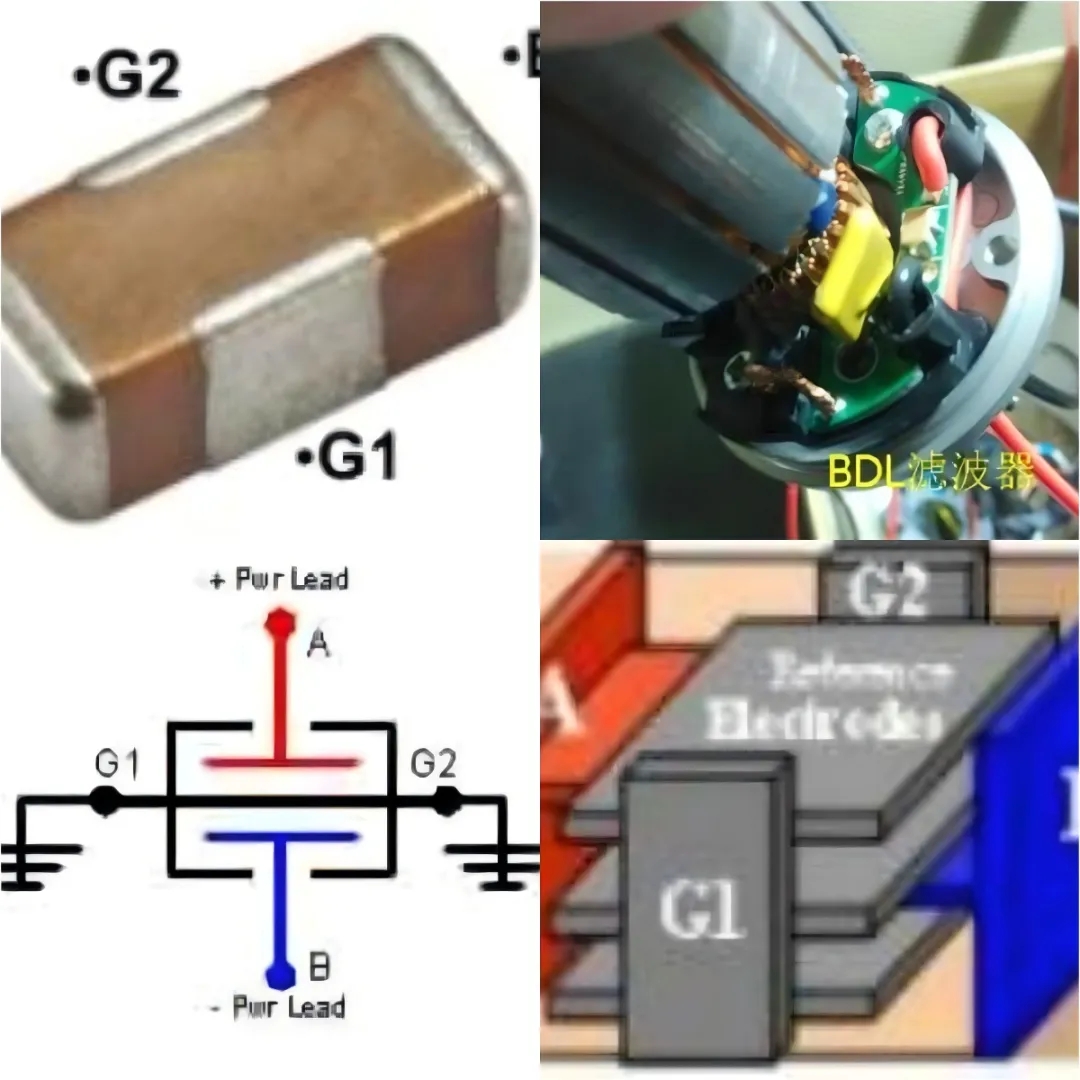

优化点 1：在PCB的直流有刷电机输出端，加上一个BDL双线滤波器。

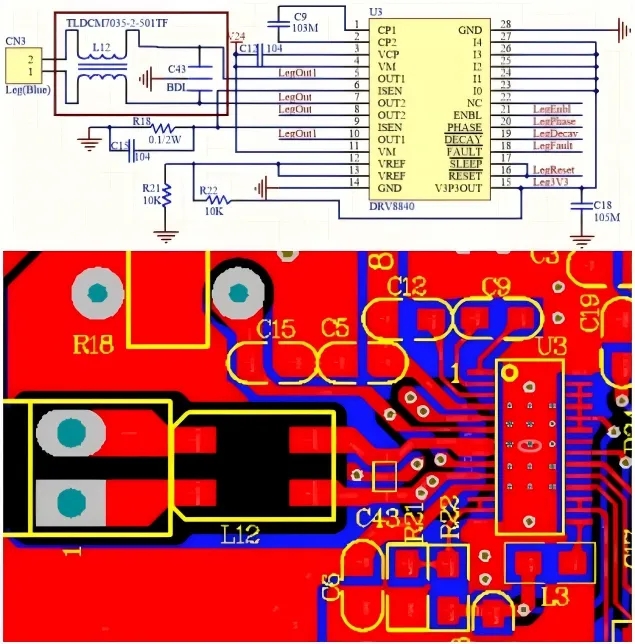

优化点 2：在PCB的直流有刷电机输出端，加上一个共模电感。
底层逻辑就是减少电机运行当中产生的干扰信号，减少尖峰信号的上升延速率从而降低其谐波的EMI干扰。
总结：
一般电机杂散信号干扰都不是集中在一个点上，分布没有规律，所以滤波的时候需要考虑带宽，共模电感选型的时候要考虑其内阻，要合适如果电流很大其发热量也会很大。在解决RE问题的同时也要考虑实际性能。
