本电路主要由信号发生器、比较器、F/V转换器、反相器、反相加法器五个部分组成。要求设计2KHz-20KHz频率的正弦波产生电路;将正弦波通过比较器转换为方波;再将方波 通过F/V转换器将交流输入转换为0.2-2V的直流输出;经过反相器、反相加法器得到1-5V的最终输出。

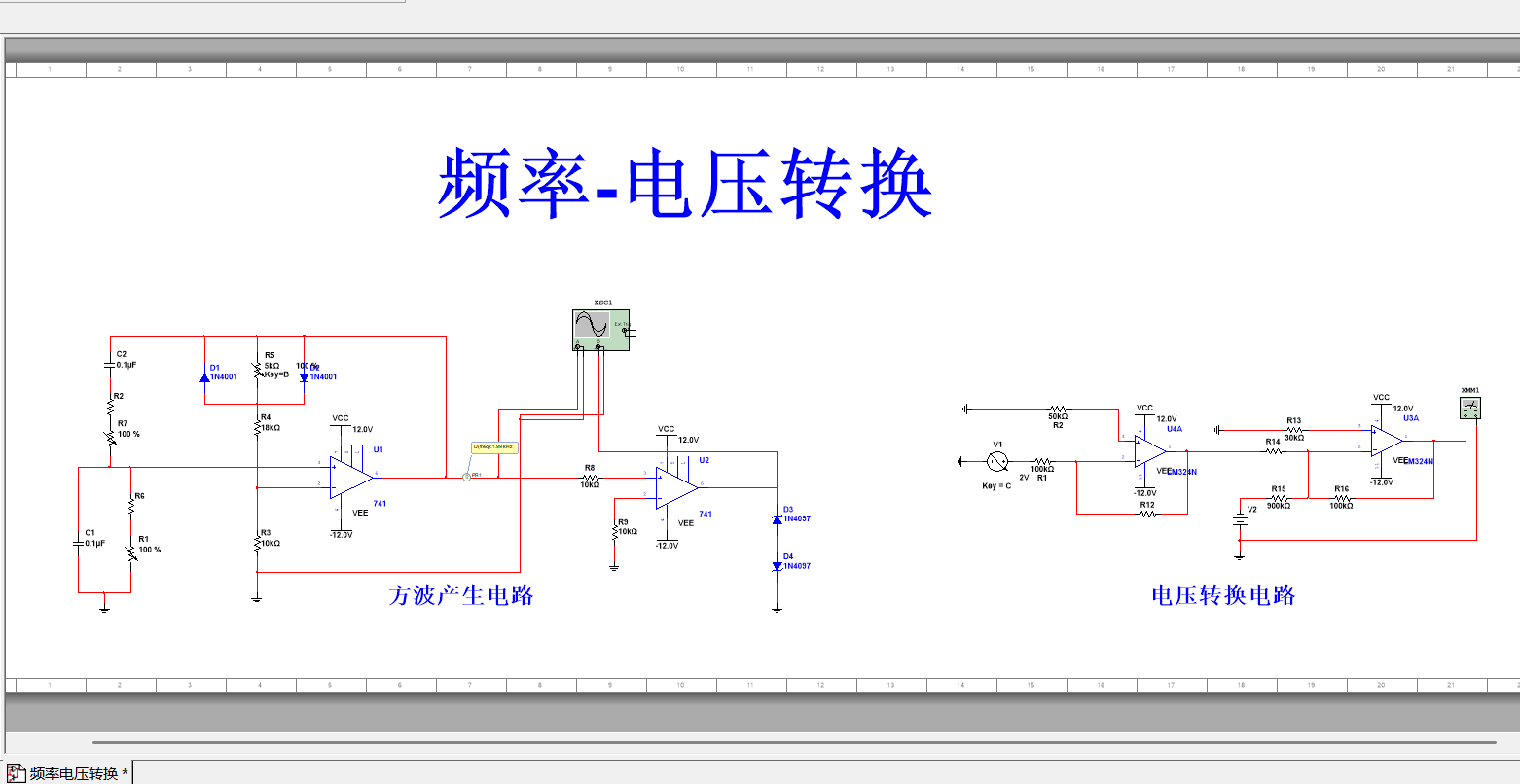

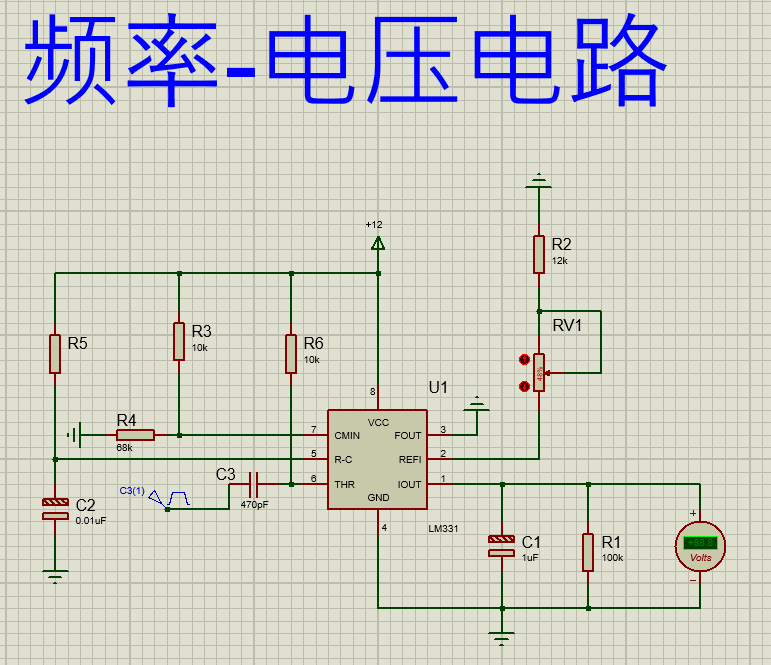

仿真电路图:
仿真演示与下载链接:
基于multisim和proteus的频率-电压转换电路演示视频_哔哩哔哩_bilibili
