SR05超声波测距原理与中断式实现方案

SR05（行业通用型号为HC-SR05，以下统称HC-SR05）是一款低成本、高性价比的超声波测距模块，核心通过超声波的发射、空气传播、障碍物反射与接收，结合声波在空气中的传播速度，计算模块与目标物体的直线距离。其工作逻辑可拆解为“信号触发-声波传播-回波接收-距离计算”四大核心环节，兼具原理简洁性与工程实用性，广泛应用于嵌入式系统测距场景。

一、核心物理基础：超声波特性与声速校准

HC-SR05的测距逻辑依赖超声波的物理特性，其中声速的稳定性直接决定测量精度，需重点关注环境因素对声速的影响：

1. 超声波定义与关键特性

超声波是频率高于20kHz的机械纵波（人耳听觉上限约20kHz），具备两大核心特性：

• 定向传播性：40kHz（HC-SR05工作频率）超声波的波束角较小（约15°-30°），能量集中，适合短距离定向测距；
• 强反射性：遇到密度差异较大的介质界面（如空气-金属、空气-液体）时，会发生明显反射，形成可被检测的“回波”，这是测距的核心前提。

2. 声速的计算与环境校准

超声波在空气中的传播速度并非恒定值，受温度、湿度、气压影响（其中温度影响最显著），需根据实际环境校准：

• 标准声速：在标准大气压（101.325kPa）、干燥空气、25℃ 条件下，声速约为 346m/s（常见简化值340m/s适用于精度要求较低的场景）；
• 温度校准公式：精确计算时，声速 ( v )（单位：m/s）与环境温度 ( t )（单位：℃，指空气温度，非模块表面温度）的关系为：
  $$v=331.4+0.607\times t$$
• 湿度与气压影响：湿度每增加10%，声速约增加0.1-0.3m/s；气压每变化1kPa，声速约变化0.6m/s，通常在室内环境中可忽略，户外高精度场景需额外校准。

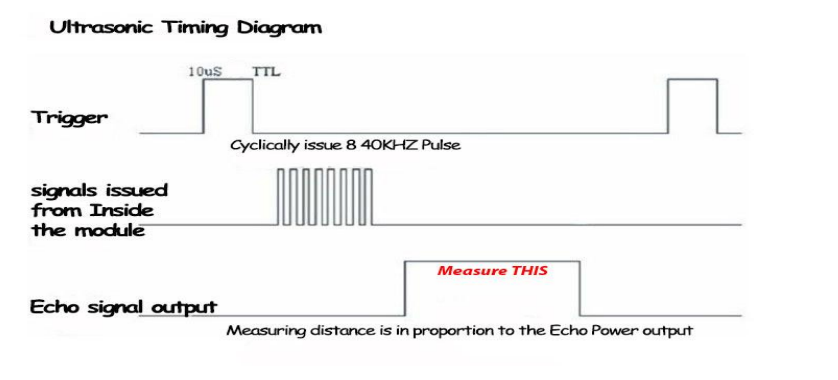

二、HC-SR05模块结构与工作流程

HC-SR05模块由超声波发射器（TXR）、超声波接收器（RXR）、内部控制MCU、电源滤波电路四部分组成（部分简化版省略滤波电路，但核心功能一致），完整工作流程需外部控制器（如单片机）与模块协同完成，共5个步骤：

1. 外部触发：向TRIG引脚输入触发信号

外部控制器需向模块的 TRIG引脚 发送一个 持续时间≥10μs的高电平信号，触发模块进入测距模式：

• 信号要求：高电平持续时间需严格控制（建议10-20μs），过短（<10μs）会导致模块无法识别触发指令，过长（>50μs）可能引发内部MCU误判；
• 示例：STM32单片机通过GPIO口输出15μs高电平，可稳定触发HC-SR05。

2. 声波发射：TXR输出40kHz超声波脉冲

模块内部MCU接收到TRIG触发信号后，会驱动发射器（TXR，通常为压电陶瓷换能器）输出 8个连续的40kHz正弦波脉冲：

• 频率选择原因：40kHz是“测距距离”与“抗干扰能力”的平衡点——低于30kHz易受环境噪音（如电机、风扇）干扰，高于50kHz会导致声波衰减过快（传播距离缩短）；
• 脉冲数量：8个脉冲可确保接收器能准确识别“有效信号”，避免单脉冲因环境干扰被误判为噪音。

3. 声波传播与回波接收：RXR捕获反射信号

• 传播阶段：40kHz超声波以球面波形式在空气中传播，遇到障碍物（如墙面、金属板、液体表面）时，部分能量被反射形成“回波”；
• 接收阶段：回波传播至模块时，接收器（RXR，与TXR结构相同，功能为“声-电转换”）将机械波信号转换为微弱的电信号，经内部放大电路（通常为运算放大器）放大后，传递给内部MCU。

4. 回波反馈：ECHO引脚输出高电平计时信号

模块内部MCU检测到放大后的回波电信号后，立即控制 ECHO引脚 输出高电平，直至回波信号消失（或内部超时）：

• 高电平持续时间意义：ECHO引脚高电平的 总持续时间 ( t )，等于“超声波从TXR发射到RXR接收”的往返时间（即声波从模块到障碍物再返回模块的总时间）；
• 超时机制：若模块在发射声波后 38ms内未接收到回波（对应最大测距距离约6.5m，远超模块标称的4m上限），ECHO引脚会自动拉低，避免长期占用外部控制器资源。

5. 距离计算：外部控制器计算单程距离

外部控制器通过定时器（或中断）读取ECHO引脚高电平的持续时间 ( t )，结合校准后的声速 ( v )，计算模块与障碍物的 单程距离 ( d )：

• 公式推导：声波往返距离 = 声速 × 往返时间 → 单程距离
  $$d=\frac{v\times t}{2}$$

• 单位换算示例（以25℃环境、声速346m/s为例）：
  若ECHO高电平持续时间
  $$t=2000\mu s=2\times 10^{-3}s$$
  则：

  $$d=\frac{346\times 2\times 10^{-3}}{2}=0.346\text{m}=34.6\text{cm}$$

三、HC-SR05关键参数与应用限制

理解参数特性是避免工程误区的核心，HC-SR05的典型参数与限制如下表所示：

参数类别	典型值（工业标称）	详细说明与限制
有效测距范围	2cm ~ 400cm	- 近距离（<2cm）：回波与发射波叠加，RXR无法区分，导致测量失效； - 远距离（>400cm）：声波能量衰减严重，回波信号低于检测阈值，精度下降至±10%以上。
测量精度	±3mm（20-100cm）	- 精度受温度影响：每偏差1℃，精度误差增加约0.2%； - 受障碍物表面影响：镜面/光滑表面（如金属板）反射效率高，精度优；多孔/吸声表面（如海绵）反射弱，误差大。
工作电压	5V DC	电压波动需控制在±0.2V内，低于4.8V可能导致发射功率不足（测距距离缩短），高于5.2V可能烧毁内部MCU。
工作电流	15mA（静态）/60mA（发射）	静态电流指模块未触发时的功耗，发射电流指TXR输出脉冲时的峰值电流，需确保外部电源能提供足够的瞬时电流。
测量周期	≥60ms	两次触发之间需间隔≥60ms，避免前一次测距的回波（延迟回波）干扰后一次测量，导致时间计算错误。
波束角	约15°（半功率角）	仅在波束角范围内的障碍物能反射回波，超出范围的障碍物可能无法检测（如模块正前方1m处有物体，斜前方30°处物体可能被忽略）。

四、中断式测距实现方案（基于STM32）

HC-SR05的测距实现分为“轮询式”与“中断式”，其中中断式可释放CPU资源，适合实时性要求较高的系统（如智能小车避障、工业液位检测）。以下为基于STM32 HAL库的中断式实现方案，包含工作流程、硬件配置、代码实现与注意事项。

1. 实现核心逻辑

中断式实现通过外部中断检测ECHO引脚的上升沿/下降沿，结合定时器记录时间差，无需CPU轮询等待，具体流程：

1. 外部控制器调用sonar_trigger_measurement()函数，向TRIG引脚输出触发信号；
2. ECHO引脚检测到上升沿（回波开始），触发外部中断，记录定时器当前值（sonar_start_time），并将中断触发方式切换为“下降沿检测”；
3. ECHO引脚检测到下降沿（回波结束），再次触发外部中断，记录定时器当前值（sonar_end_time），标记测量完成（sonar_measurement_done = 1）；
4. 外部控制器调用sonar_get_distance_mm()函数，读取时间差并计算距离（单位：mm）。

2. 硬件配置要求

需严格按照以下要求配置STM32硬件引脚与外设：

硬件模块	配置参数
TRIG引脚	- 模式：GPIO推挽输出模式； - 初始电平：低电平（避免误触发）； - 示例：PA0（需与代码中TRIG_PORT/TRIG_PIN匹配）。
ECHO引脚	- 模式：GPIO浮空输入模式（或上拉输入，避免外部干扰）； - 中断配置：外部中断线（EXTI），初始触发方式为“上升沿触发”； - 示例：PA15（对应EXTI15中断线，需在CubeMX中配置NVIC优先级）。
定时器（TIM）	- 模式：自由运行模式（无自动重装载，ARR设为最大值0xFFFF或0xFFFFFFFF）； - 时钟频率：1MHz（即计数周期1μs，便于时间计算）； - 示例：TIM4（需确保定时器时钟已使能，且无其他中断占用）。
NVIC中断优先级	- ECHO引脚外部中断优先级：高于普通任务，低于系统紧急中断（如硬件错误中断）； - 定时器中断：无需使能（仅用于计数，不触发中断）。

3. 完整代码实现（基于STM32 HAL库）

（1）头文件定义（HR04.h）

#ifndef  __SR04_H
#define  __SR04_H

#include "main.h"
#include "tim.h"
#include "stm32f4xx_hal.h"
#include "math.h"
#include "stdio.h"

#define TRIG_PIN      GPIO_PIN_11
#define TRIG_PORT     GPIOA
#define ECHO_PIN      GPIO_PIN_12
#define ECHO_PORT     GPIOA

void sonar_init(void);
void sonar_trigger_measurement(void);
uint8_t sonar_get_distance_mm(int32_t *distance_mm);

#endif

（2）源文件实现（HR04.c）

#include "SR04.h"

volatile uint32_t sonar_start_time = 0;
volatile uint32_t sonar_end_time = 0;
volatile uint8_t sonar_measurement_done = 0;//	0：未完成 	1：完成
volatile uint8_t sonar_state = 0;  // 0: 空闲, 1: 等待下降沿

void sonar_init(void)
{
    // 确保Echo引脚已在CubeMX中配置为上升沿触发中断
    // 这里假设已在CubeMX中完成ECHO_PIN的EXTI配置
    sonar_measurement_done = 0;
}

/**
 * @brief  触发一次测距
 * @param  无
 * @retval 无
 */
void sonar_trigger_measurement(void)
{
    // 如果正在测量，则退出
    if (sonar_state != 0) {
        return;
    }

    // 重置状态
    sonar_measurement_done = 0;
    sonar_state = 1;

    // 触发Trig高电平10μs
    HAL_GPIO_WritePin(TRIG_PORT, TRIG_PIN, GPIO_PIN_SET);

    // 精确延时10μs（根据系统时钟调整循环次数）
    for(volatile uint32_t i = 0; i < 1000; i++);

    HAL_GPIO_WritePin(TRIG_PORT, TRIG_PIN, GPIO_PIN_RESET);
}


/**
 * @brief 获取超声波传感器测量的距离（单位：毫米）
 *
 * 此函数用于从HC-SR04超声波传感器获取测量距离，并将结果以毫米为单位存储到distance_mm指针指向的变量中。
 *
 * @param[out] distance_mm 指向存储测量距离（单位：毫米）的变量的指针
 *
 * @retval 0 测量成功，distance_mm中存储有效距离
 * @retval 1 测量未完成，无法获取距离
 * @retval 2 测量结果超出传感器有效范围（20mm - 4000mm）
 *
 * @note 距离计算基于声速340m/s（0.34mm/μs），并考虑定时器溢出的情况。
 */

uint8_t sonar_get_distance_mm(int32_t *distance_mm)
{
    if (!sonar_measurement_done) {
        return 1;  // 测量未完成
    }

    uint32_t time;
    // 处理定时器溢出
    if (sonar_end_time < sonar_start_time) {
        time = (0xFFFFFFFF - sonar_start_time) + sonar_end_time + 1;
    } else {
        time = sonar_end_time - sonar_start_time;
    }

    // 计算距离（单位：毫米）
    // 声速340m/s = 340mm/ms = 0.34mm/us，除以2是因为声波往返
    *distance_mm = (int32_t)(time * 0.34f / 2.0f);

    // 过滤超出传感器范围的值（典型范围20mm - 4000mm）
    if (*distance_mm < 20 || *distance_mm > 4000) {
        *distance_mm = -1;
        //return 2;  // 超出范围
    }
    return 0;
}




（3）中断实现（main.c）

/*！--------定时器9为1us中断，period拉满-------！*/
 HAL_TIM_Base_Start(&htim9); // 启动定时器9，用于超声波测距计时

while(1){
    if (sonar_measurement_done == 1) {
      if (sonar_get_distance_mm(&distance_mm) == 0) {
          printf("Distance: %ld mm\r\n", distance_mm);
      }
      sonar_measurement_done = 0; // 清零，等待下次测量
    }
  }
}

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
  if (htim->Instance == TIM2) //  1ms中断
  {
    if (timer_count_100ms >= 100) // 100ms
    {
      timer_count_100ms = 0;
      sonar_trigger_measurement(); // 触发超声波测距
    }
  }

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    if (GPIO_Pin == ECHO_PIN) {
        if (sonar_state == 1 && HAL_GPIO_ReadPin(ECHO_PORT, ECHO_PIN) == GPIO_PIN_SET) {
            // 上升沿，记录开始时间
            sonar_start_time = __HAL_TIM_GET_COUNTER(&htim9);
            sonar_state = 2;
        }
        else if (sonar_state == 2 && HAL_GPIO_ReadPin(ECHO_PORT, ECHO_PIN) == GPIO_PIN_RESET) {
            // 下降沿，记录结束时间
            sonar_end_time = __HAL_TIM_GET_COUNTER(&htim9);
            sonar_measurement_done = 1;
            sonar_state = 0;
        }
    }
}

4. 关键技术细节与注意事项

（1）定时器计时精度的保障

定时器的计时精度直接影响距离计算误差，需重点配置以下参数：

• 时钟频率：建议配置为1MHz（计数周期1μs），此时时间差的最小误差为1μs，对应距离误差约0.17mm（满足HC-SR05的±3mm精度要求）；
• 定时器位数：优先使用32位定时器（如TIM4），其最大计数值为0xFFFFFFFF（约4294秒），可避免短时间内溢出；若使用16位定时器（如TIM2），需在中断中处理溢出计数，否则会导致时间计算错误。

（2）特殊场景的适配

在液位检测、高温环境等特殊场景中，需额外适配：

• 液位检测：超声波在空气-液体界面的反射率较高，但需注意液面波动（如水流冲击）会导致回波不稳定，建议增加“距离变化率过滤”（如连续两次测量的距离差≤5mm时，判定为稳定值）；
• 高温环境（>60℃）：模块内部压电陶瓷换能器的频率特性会随温度变化，需每10℃重新校准声速（通过温度传感器实时采集环境温度，动态更新声速值）；

五、总结

HC-SR05模块的核心优势在于低成本、易集成，其测距原理基于“超声波往返时间+声速”的物理关系，工程实现中需重点关注环境声速校准、中断与定时器的协同、抗干扰优化三大核心点。本文提供的中断式实现方案，通过STM32 HAL库完成了从触发、计时到距离计算的全流程，兼顾了效率与稳定性，可直接移植到智能小车、智能家居、工业检测等场景。

在实际开发中，建议先通过示波器观察TRIG触发信号和ECHO回波信号的波形（确认高电平持续时间、上升沿/下降沿是否正常），再逐步优化软件逻辑，最终实现满足项目精度要求的测距功能。
