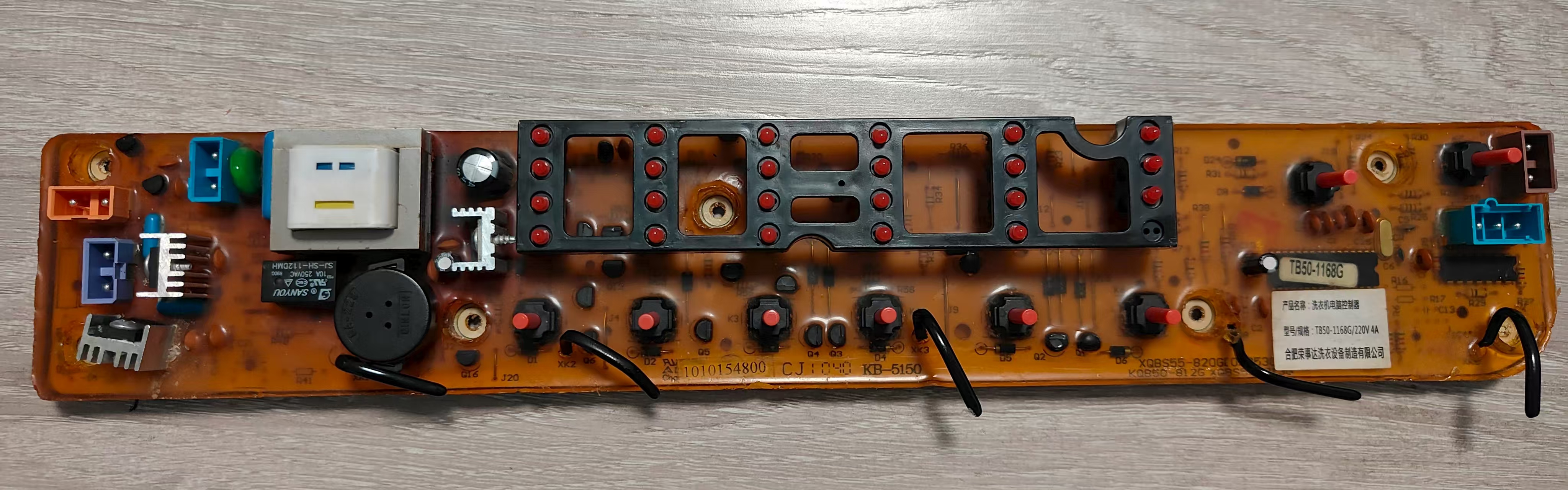

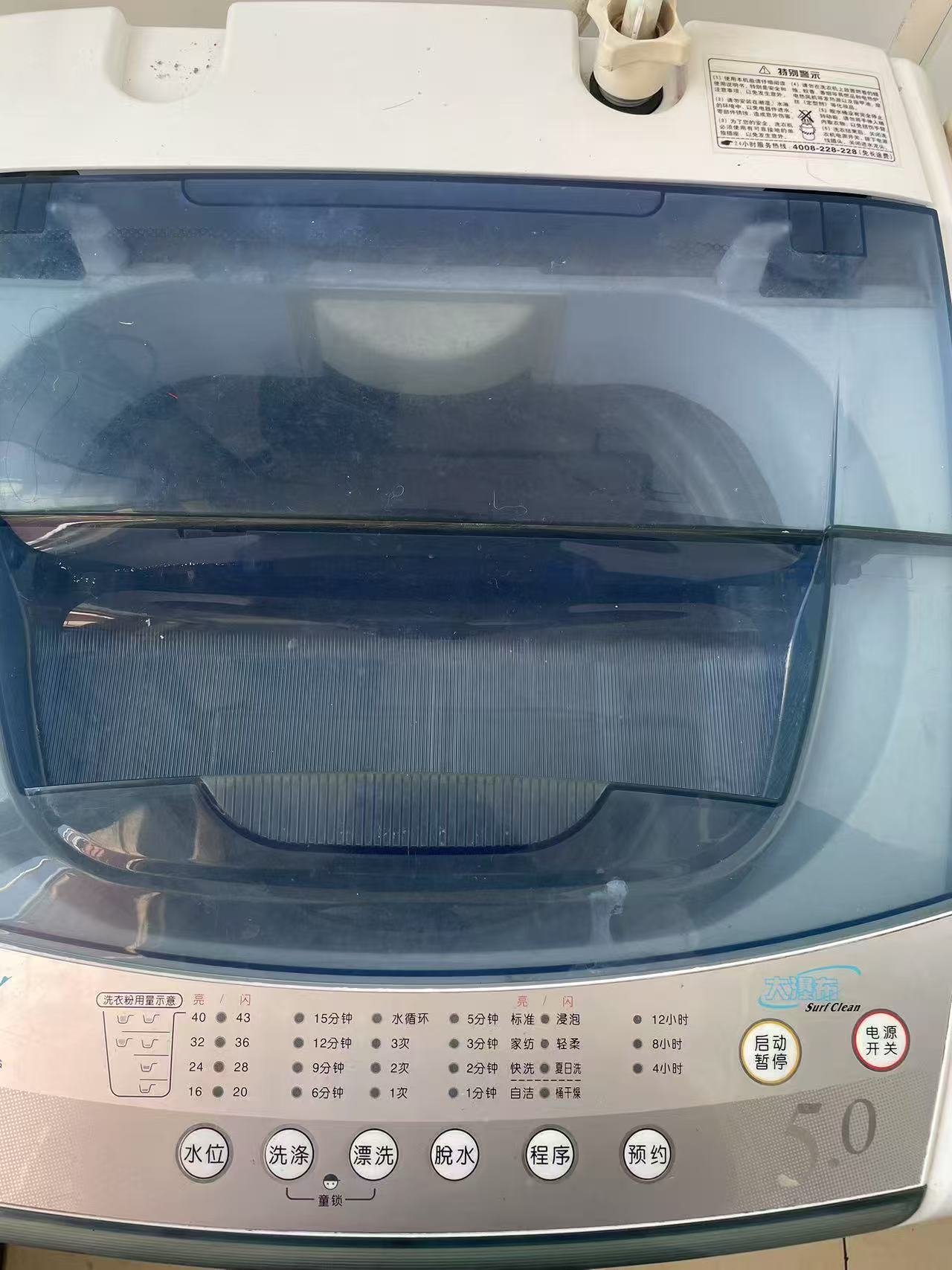

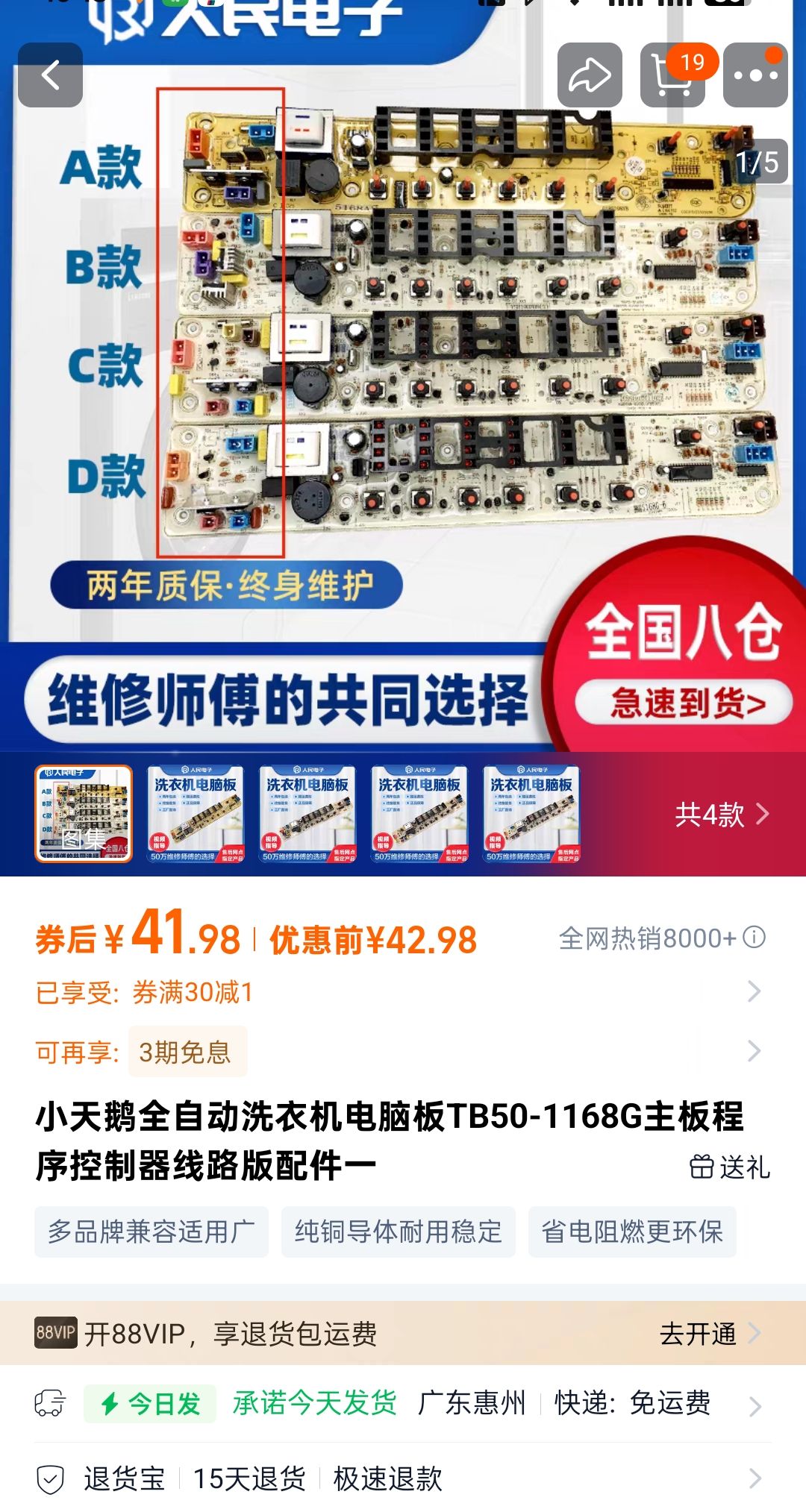

出租房里发现一块替换下来的洗衣机电脑控制板，双面灌胶，变压器下方有一块胶发黑。该板是小天鹅波轮洗衣机的电脑控制板，型号为TB50-1168G，洗衣机比较老旧，网上还能淘到这款电脑板，价格也很便宜，仅需40多块钱，多数情况下没有修的必要。不过老吴好奇心比较重，碰到了就学习一下，了解了解洗主机控制板的基本工作原理，顺便看看能不能找出这块板子坏在哪里？

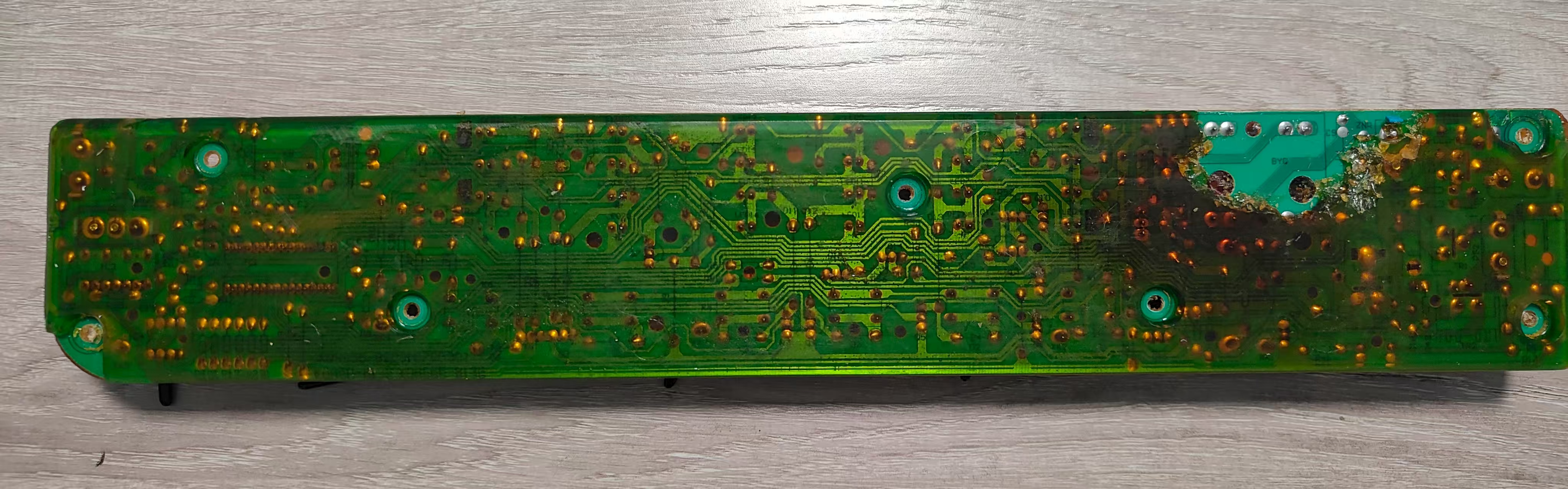

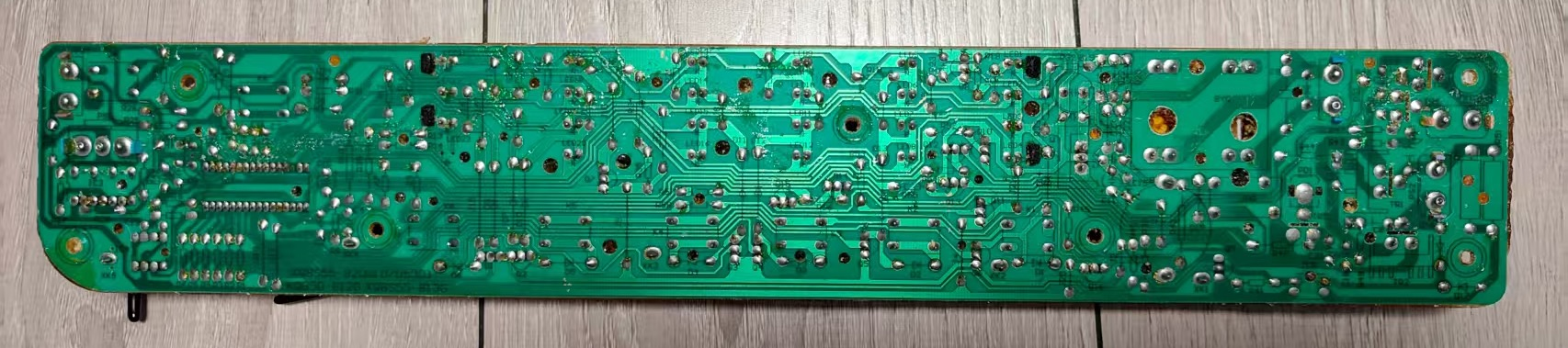

首先清除背部灌胶

电路板为单面线路，容易画出原理图

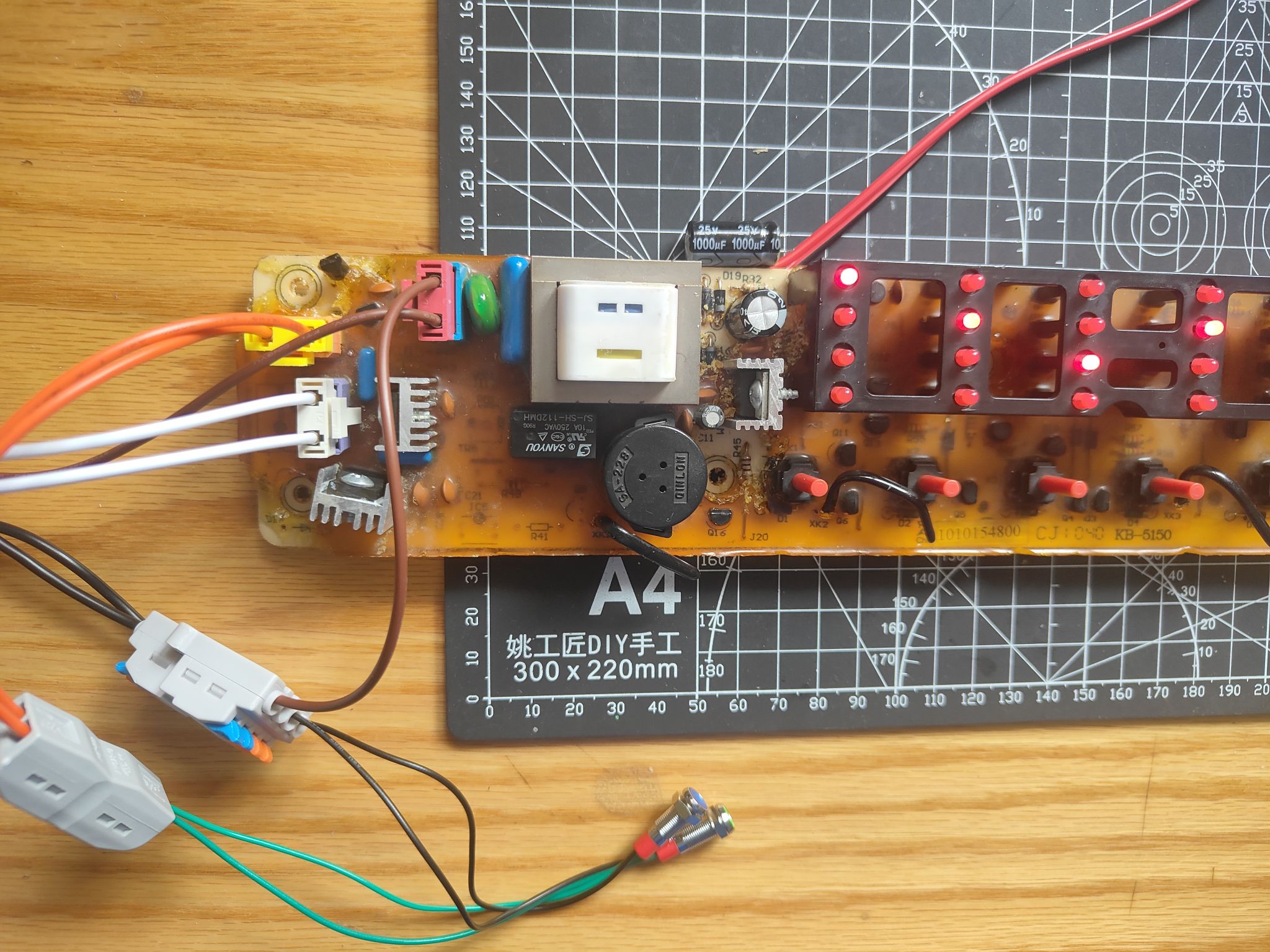

根据原理图，先给220V供电看下故障现象，有两个明显故障：

1、供电后，没有按电源开关键，蜂鸣器会有响声，反复按电源开关键有时候会不响。

2、按电源开关键开机后，进入4灯常亮的报错状态，其它按键无效。

第一个故障控制经测量蜂鸣器的控制脚 MCU26，异常状态时确实是高电压 ，说明MCU工作状态不正常，第二个故障原因猜测是没有接水位传感器，在按下电源开关键后，MCU开始进行自检，其中有水位传感器状态检测，水位传感器的工作原理其实是个气压驱动 的LC振荡电路，气压变化引起振荡频率变化，MCU检测振荡频率范围来判断水位。

从网上淘了个水位传感器接上再测试，故障2消失，也就是这不是个故障，而是没有装机的正常反应。再次测试，故障1依然存在，也发现了新的故障，真正的故障——按启动键直接关机。

这种故障大概率是电源供电问题，用直流电源直接在整流桥后给电路板供电测试，一切OK，故障全部消失。 排队MCU损坏的可能，电源问题最容易坏的就是电解电容器，板子上仅有两个电解电容，C12 1000uF，C11 100uF，手上没有LCR电桥测试仪，没法定量测试，直接换新的电容测试，先换 C12。果不其然，C12 换了新电容后一切OK。

回过头再来看电路原理图，原理图并不复杂

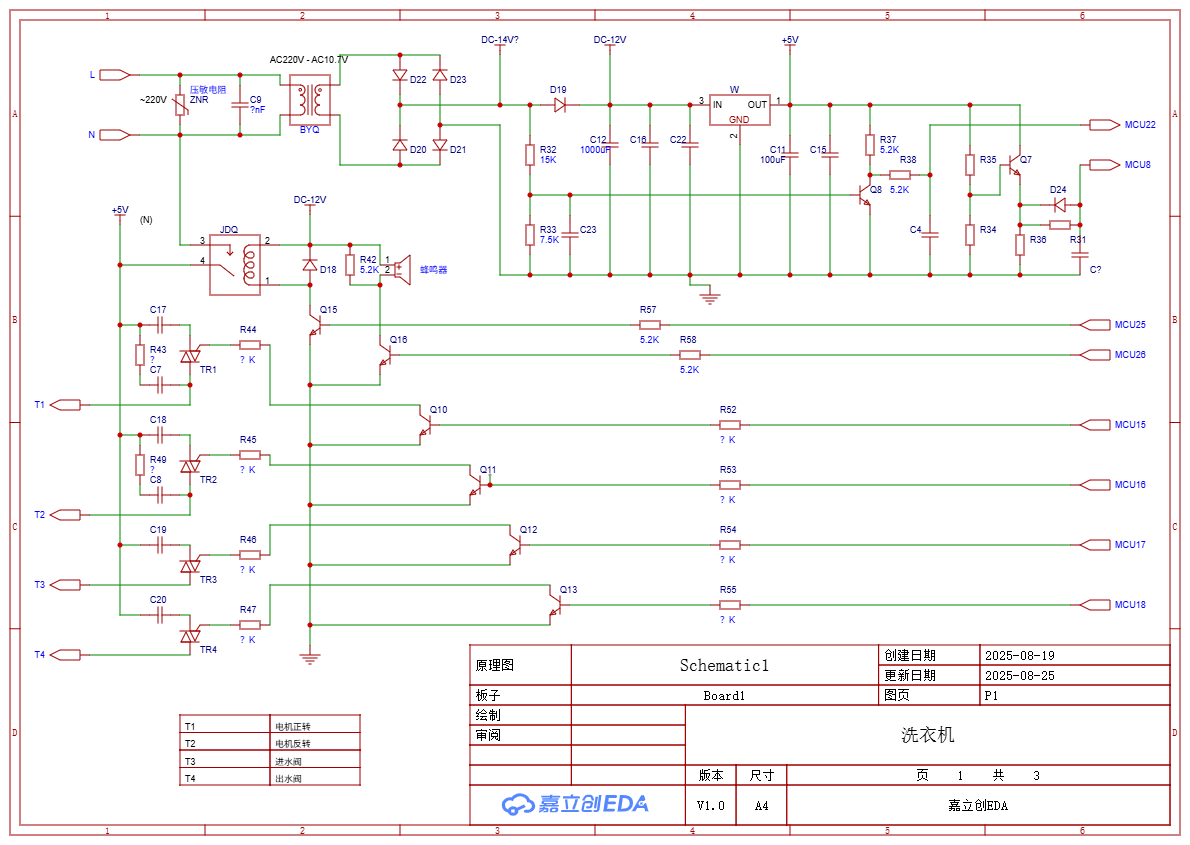

第一页是电源供电电路、电机控制电路以及进出水阀控制电路。220V市电过压敏电阻、安规电容后进入变压器，变压器10.7V交流电经全波整流桥后输出脉动直流电，后经滤波电容，稳压管输出5V直流电给MCU供电。MCU22/MCU8这两个脚的作用是什么没太看懂。电机正反转以及进出水阀都由双向可控硅来控制，这里有一个不太常见的电路，继电器打开后，5V电源上会悬浮220V交流电，没有做电气隔离，一定要注意安全。

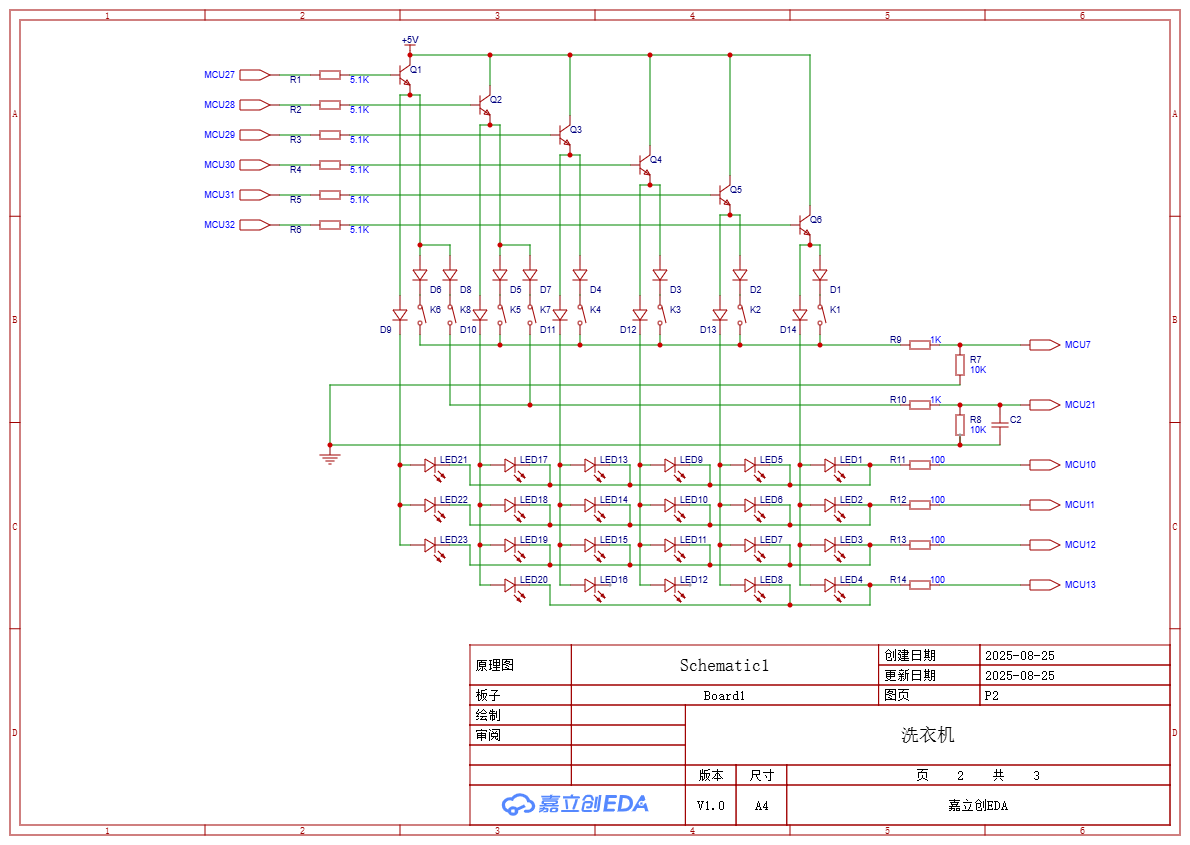

第二页是人机交互部分，6x6矩阵扫描电路，实现了按键输入和LED输出功能。

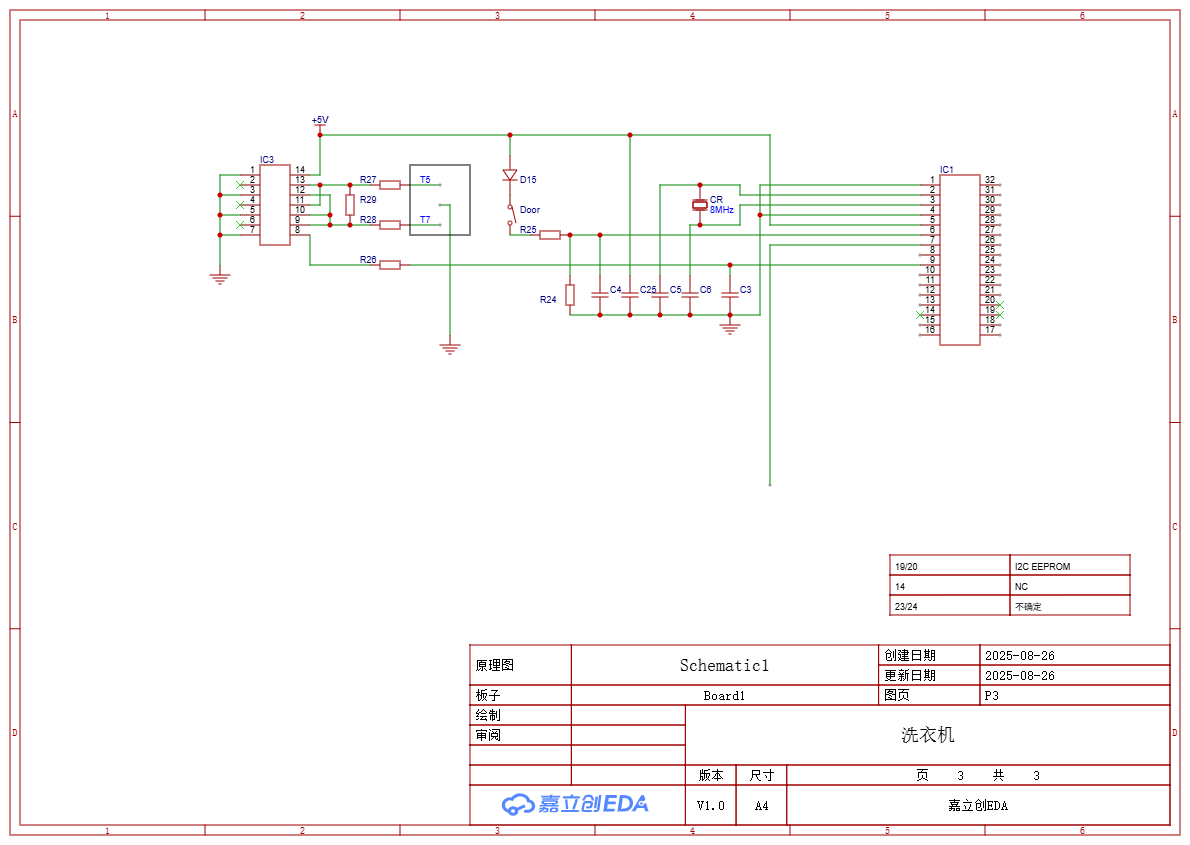

第三页是控制的核心MCU（IC1)，所有的控制逻辑都由它实现，内部墨盒没啥研究的，IC3是水位传感器振荡电路的驱动检测芯片，猜测从8脚输出方波给到MCU，MCU测试方波的频率来判断水位高低。

粗浅的研究到这里，后续买个电机、气泵、气阀来组装一台完整的洗衣机模拟器，深入学习各部分的控制逻辑。
