EPS01通过AT指令上云（ONENET）
为了方便嵌入式开发，通常需要物联网进行一些应用上传云端进行类似数据检测的环节，因此学习物联网云端通信是很有必要的。
WIFI模块烧录固件
为了能够成功和云端实现通信，我们就需要进行联网操作，那么不可避免的就需要用到WIFI模块，因此我们将采用ESP8266进行WIFI联网功能上云。
1.下载固件

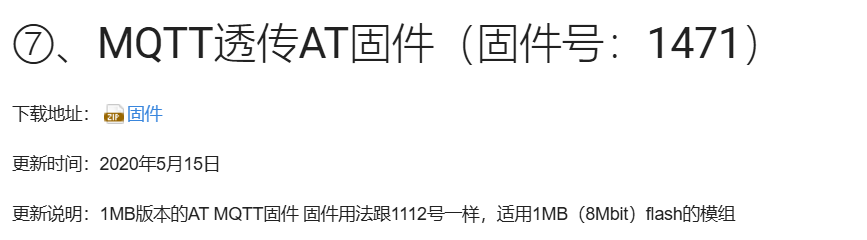

固件包在安信可官网AT固件汇总 | 安信可科技!
2.烧录固件

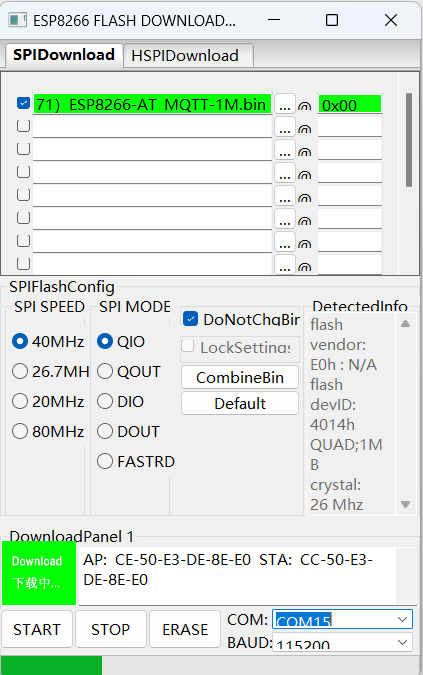

打开下载工具可以再官网下载，按照如图进行配置，下载即可

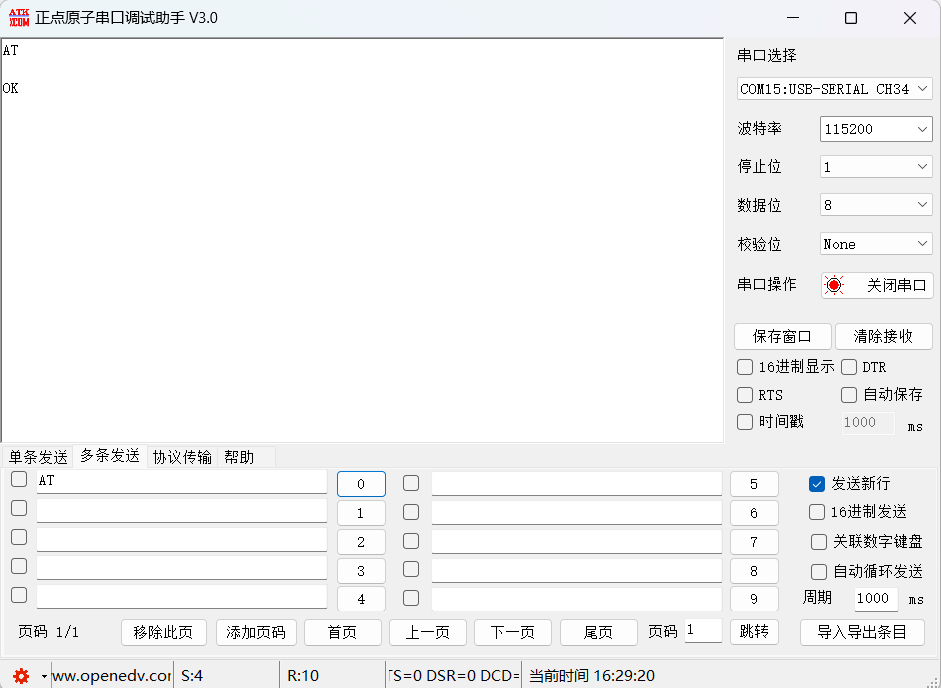

下载完成后，我们可以进行AT测试，默认波特率为115200，进行测试，返回OK，则下载固件成功
云平台配置教程
因为目前阿里云平台需要付费了，所以我们使用onenet云来实现物联网
具体教程可以参考文档OneNET - 中国移动物联网开放平台，视频教程参考B站搜索中移物联网
快速入门视频【新版OneNET云平台接入详解（数据流协议）】https://www.bilibili.com/video/BV1g21RYFEQX?vd_source=100abe451980ff9dd4a5647d880af0c5

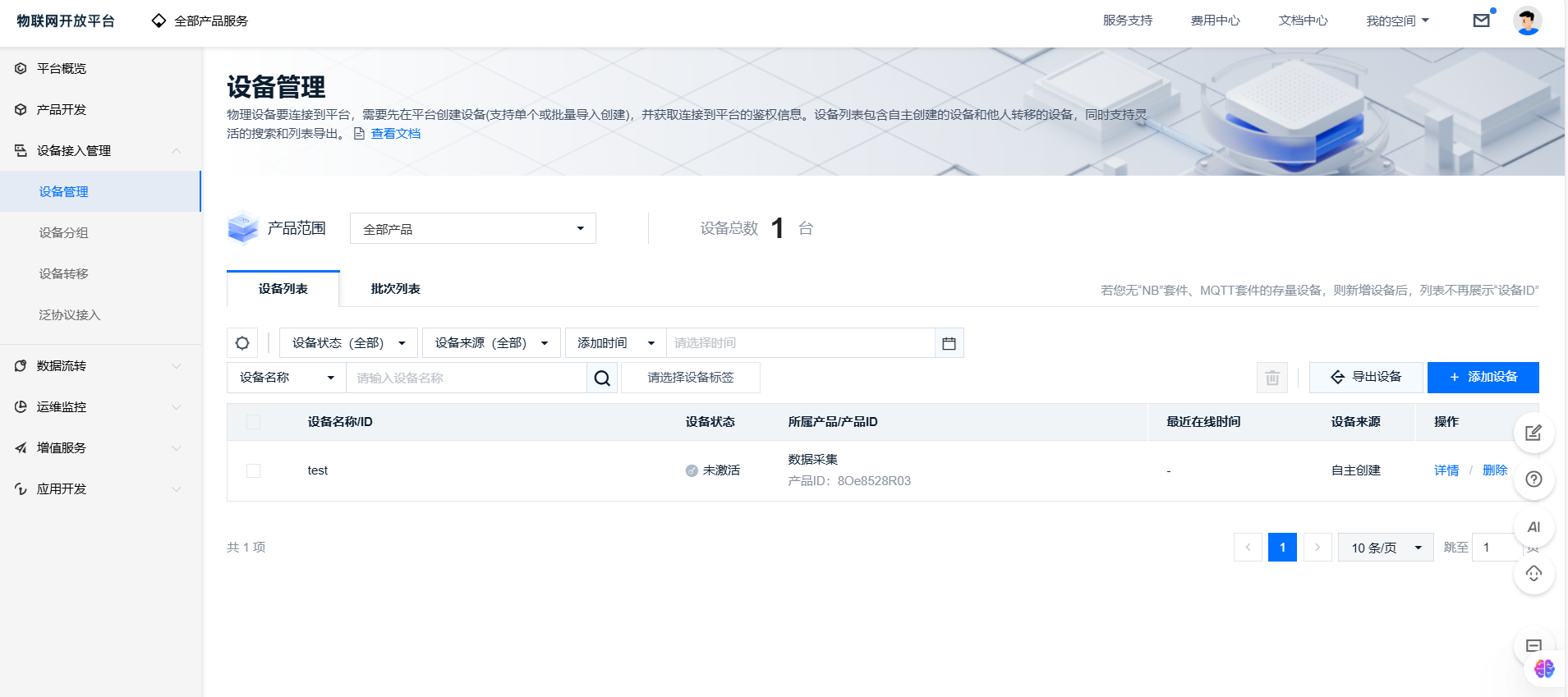

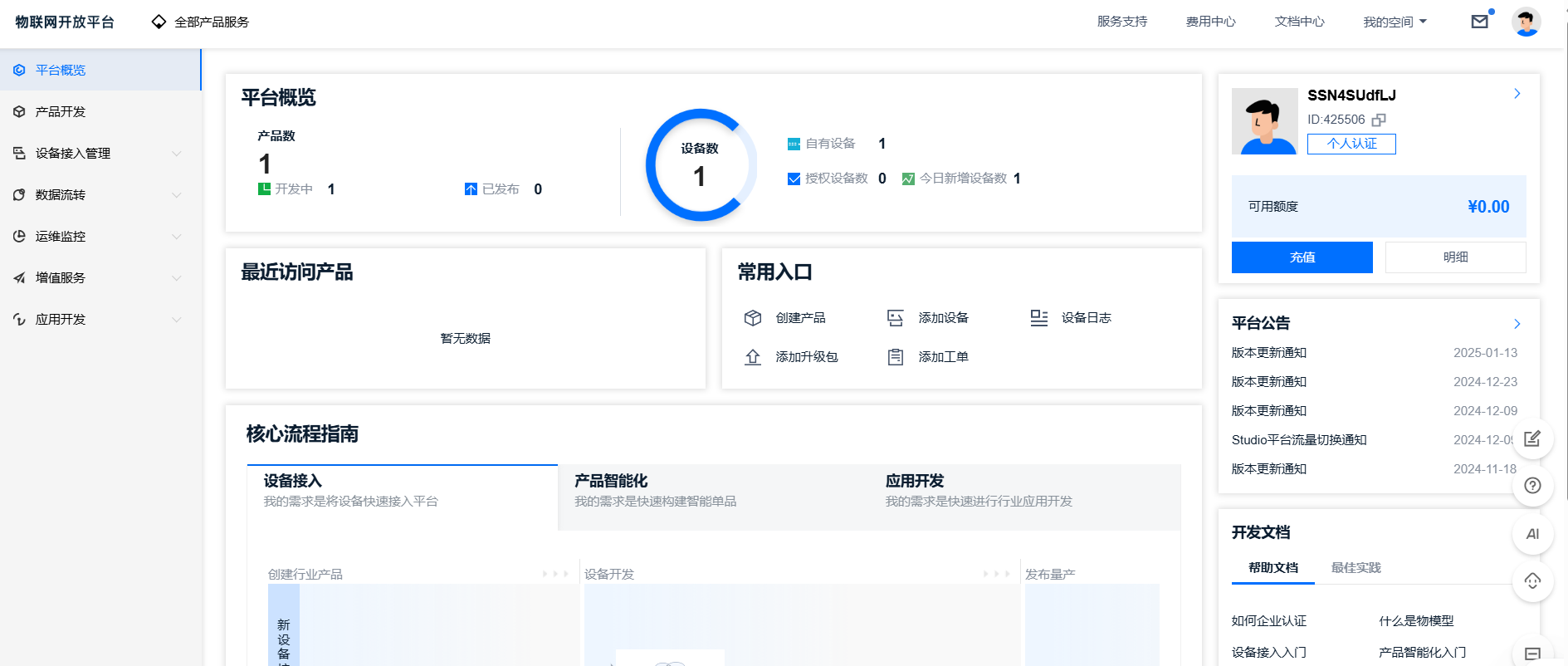

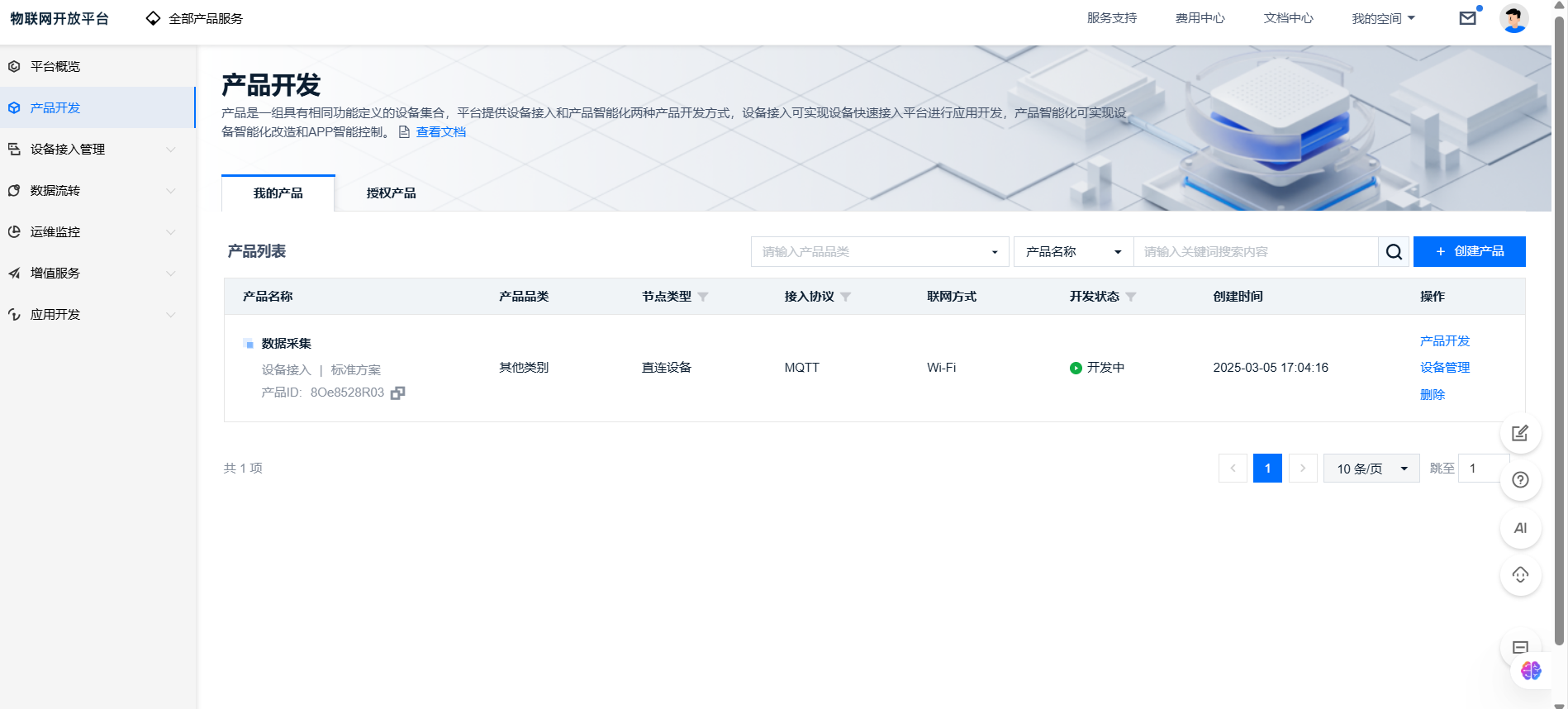

首先进入开发者中心，点击产品开发，创建产品，其中产品是由多个设备组成的，因此我们还需要创建设备，点击设备管理进行添加创建

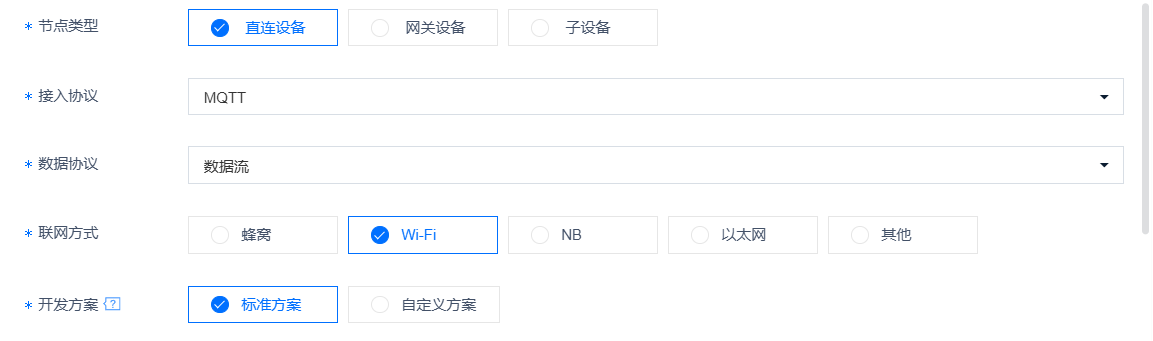

其中产品的创建的配置要如图，使用数据流传输和WIFI联网
云端调试
进行云端调试的目的是检测我们的WIFI模块能不能和云端进行正确的通信，我们使用mqtt.fx来进行测试，因为mqtt.fx最新版本收费，因此我们下载1.71版本MQTT客户端MQTT.fx下载和使用，mqttfx-1.7.1-windows-x64.exe -开发工具下载 -时代Java，与您同行！来进行免费的测试
同时也可以使用国产的mqttx来测试中国移动物联网开放平台OneNET学习笔记（2）——设备接入测试（MQTT协议）OneNET Studio篇_onenet mqtt测试连接-CSDN博客
界面介绍

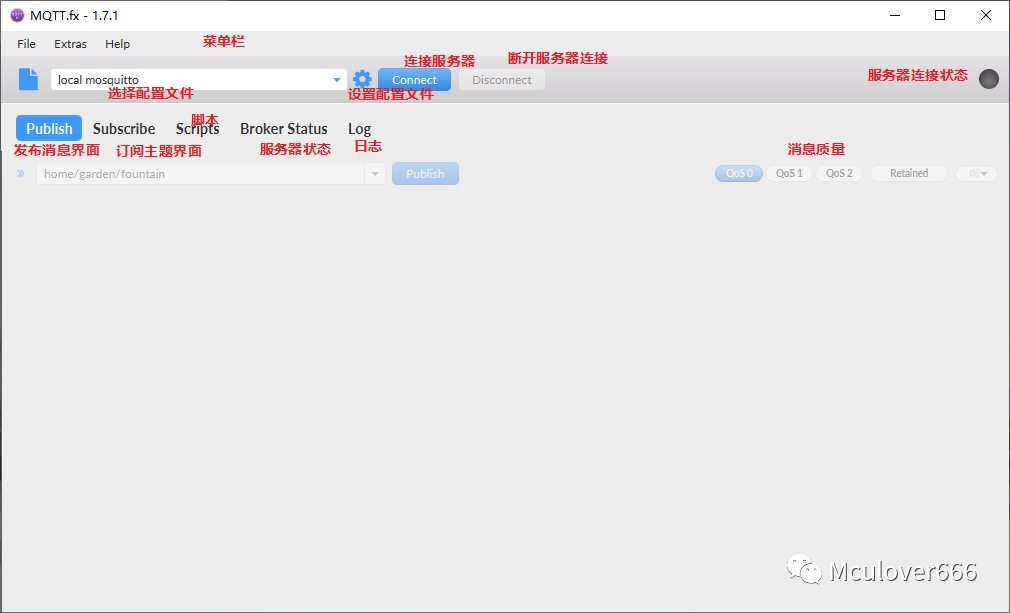

主界面

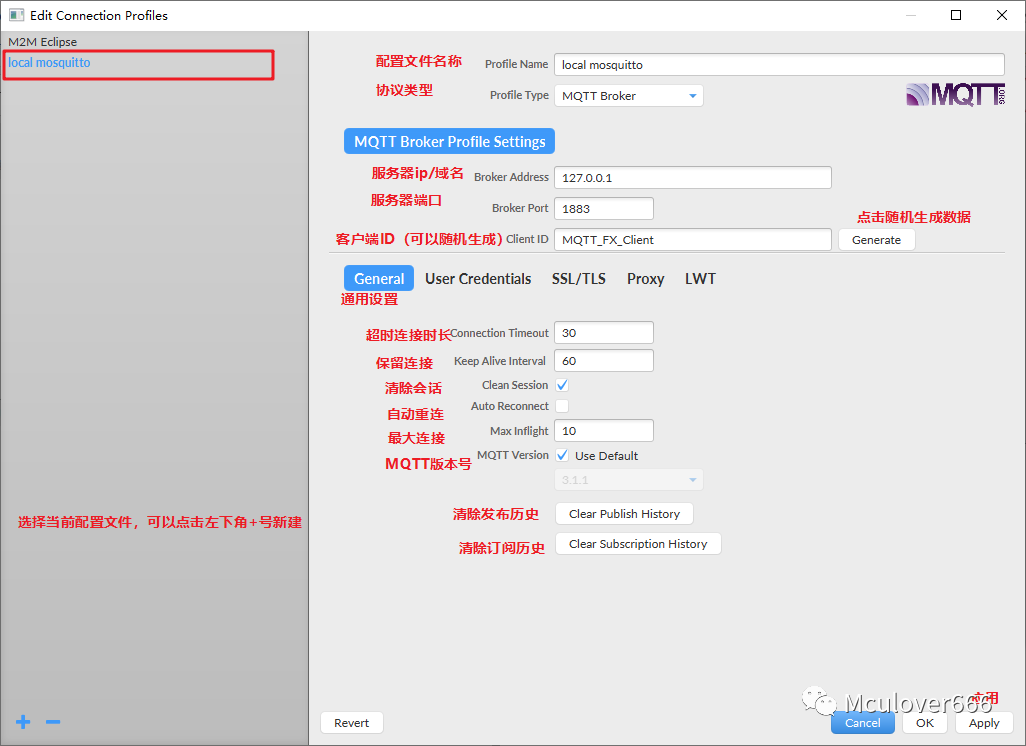

通用设置界面

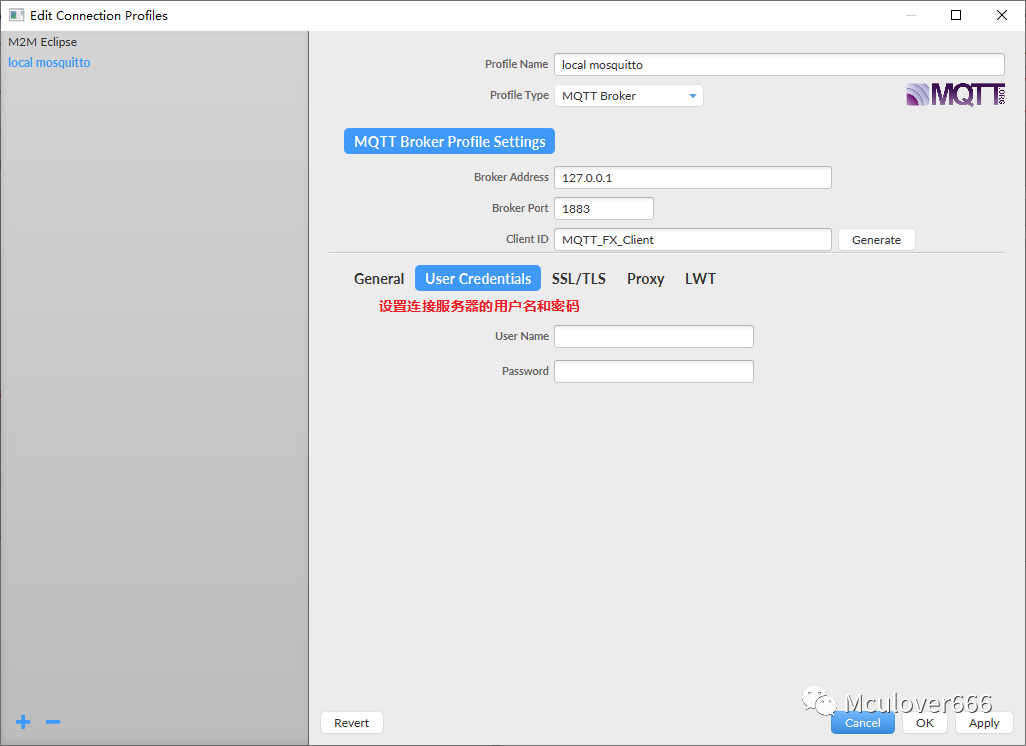

用户信息设置界面

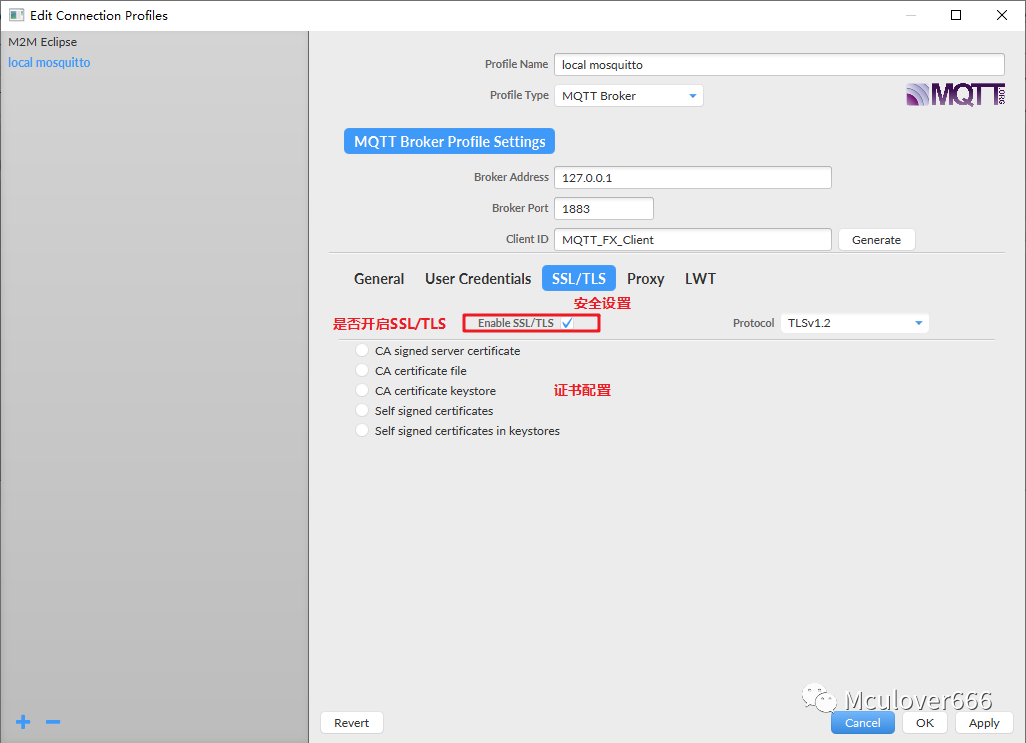

安全证书设置

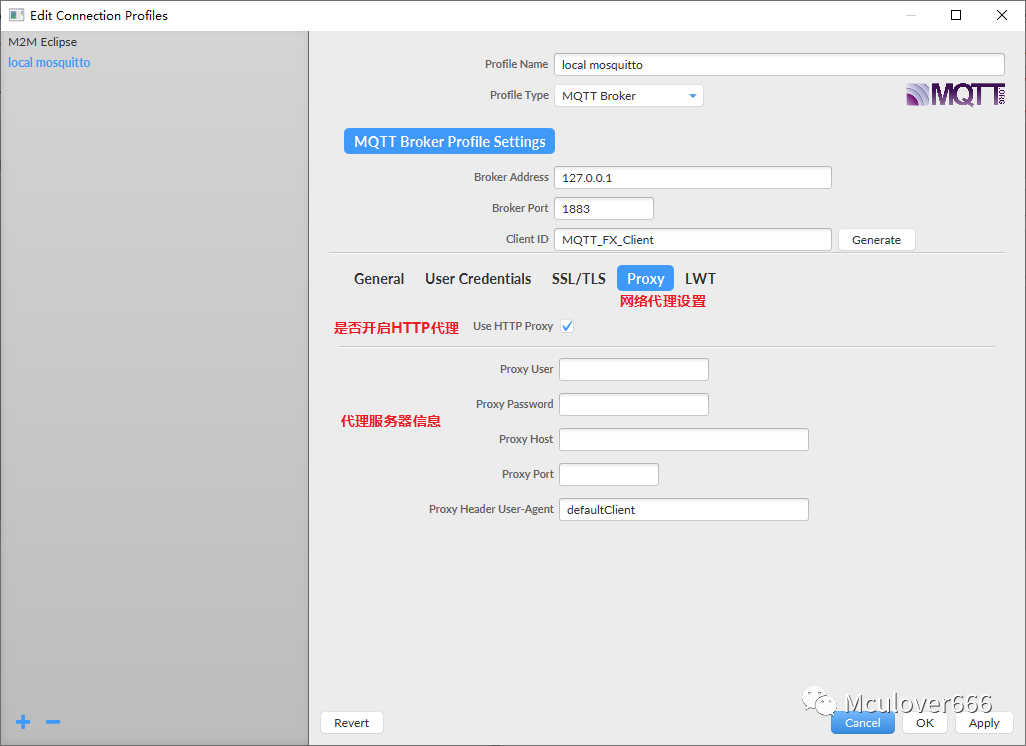

网络代理设置

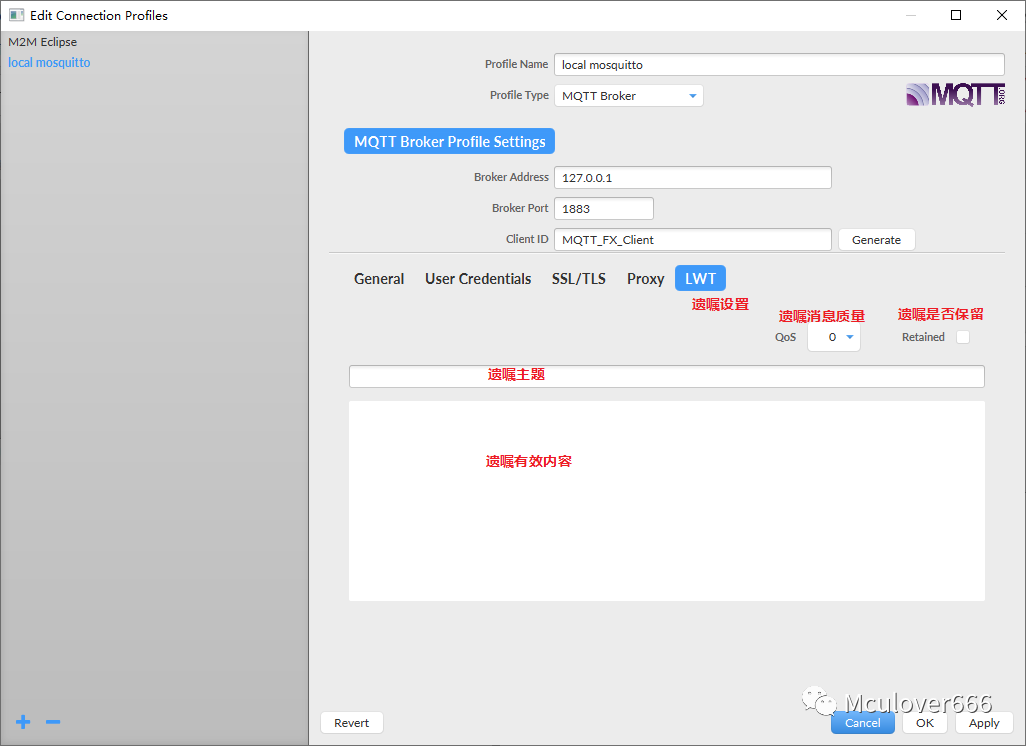

遗嘱设置
使用MQTT.FX测试通信
具体调试方案参考与OneNET服务器连接初体验_token中et怎么获取-CSDN博客

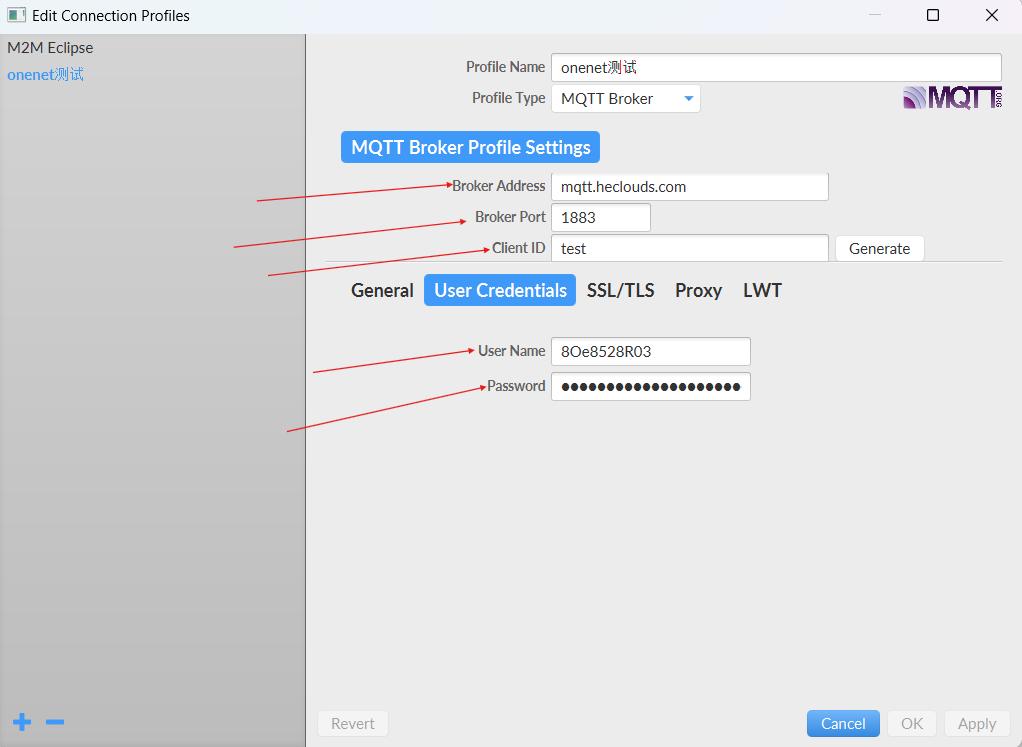

首先对mqtt.fx进行配置，需要配置的项如下
| 项 | 填入参数 |
|---|---|
| Broker Address | 接入地址studio-mqtt.heclouds.com |
| Broker Port | 接入的端口 |
| Client ID | 设备名称 |
| User Name | 产品ID |
| Password | 生成的token |

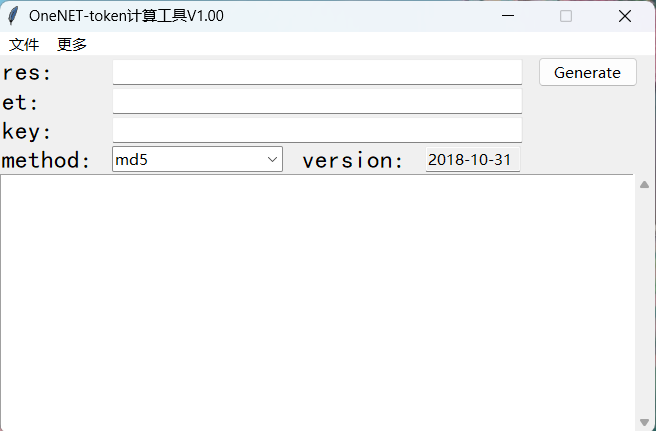

生成token方法
利用生成token的上位机来实现生成token，参数具体如下
| 参数 | 填入 |
|---|---|
| res | products/{pid}/devices/{device_name} 由产品ID＋设备名称组成 |
| et | 时间戳 必须要大于当前时间（https://tool.lu/timestamp/） |
| key | 产品的access_key |

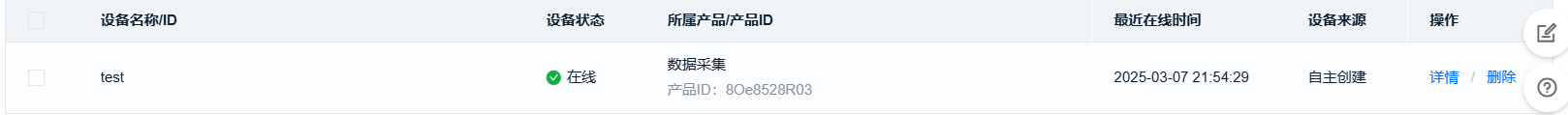

连接好后效果，mqtt.fx连接成功，同时云平台设备在线
向云平台发送数据
博客参考：MQTT协议(新版)接入OneNET平台_通过mqtt协议连接onenet-CSDN博客
文档参考：协议规范_开发者文档_OneNET
MQTT 通过定义一组特定的 topic（主题），让设备和云端能够互相通信。简单来说，设备可以通过这些 topic 发送消息（publish）或接收消息（subscribe），从而实现各种功能，比如上传数据、接收命令等。
简而言之，topic 就像一个“地址”或“频道”，设备和云端通过它来交换消息。
数据点topic簇
设备可以通过数据点 topic 簇上传数据存储并即时获取数据存储结果
-
簇中topic 以 $sys/{pid}/{device-name}/dp 开头
-
通过publish上传数据时，payload需要满足平台约定数据格式
-
支持一次上报多条数据，支持设备自带时间戳上报
-
即时通知数据处理结果（需订阅）
系统topic 用途 QoS 可订阅 可发布 $sys/{pid}/{device-name}/dp/post/json 设备上传数据点 0/1 √ $sys/{pid}/{device-name}/dp/post/json/accepted 系统通知"设备上传数据点成功" 0 √ $sys/{pid}/{device-name}/dp/post/json/rejected 系统通知"设备上传数据点失败" 0 √
topic格式：
//上传定义规则topic
$sys/{产品ID}/{设备名称}/dp/post/json
//订阅定义规则topic
$sys/{pid}/{device-name}/dp/post/json/+
先要订阅才可以，上传消息
具体流程图示

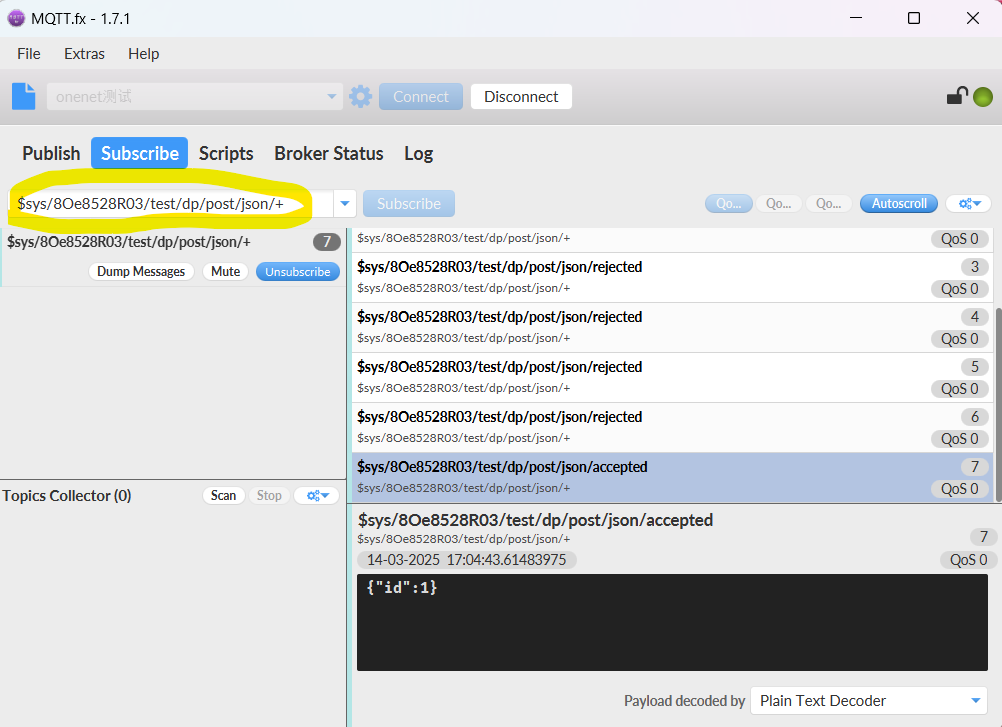

1.订阅

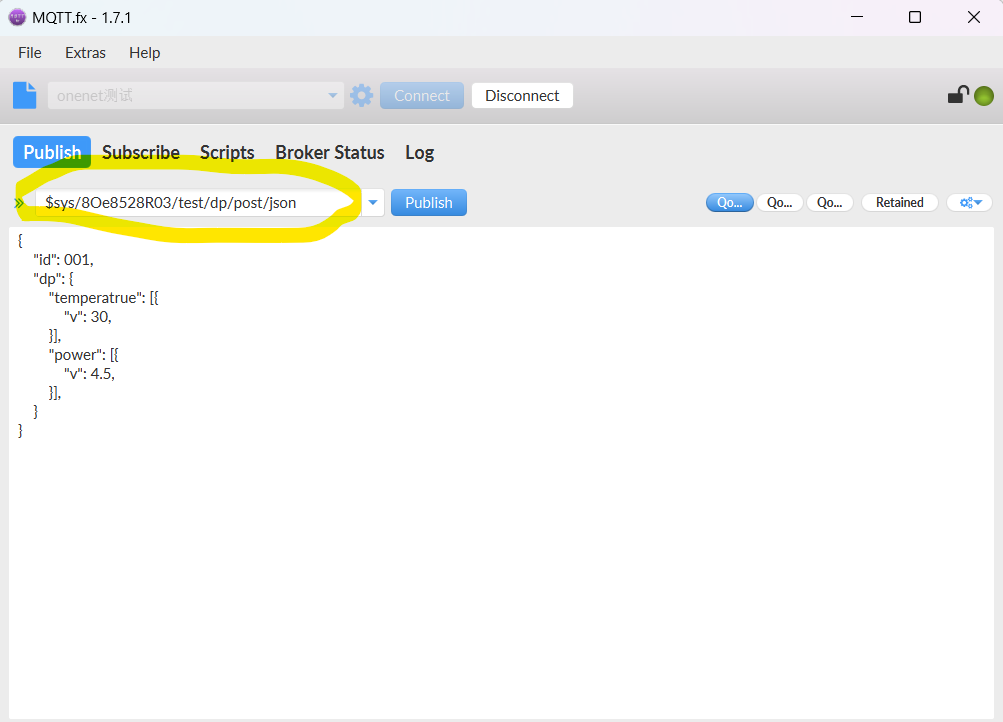

2.上传
数据上传格式
数据的上传是以JISON格式上传，具体框架如下：
{
"id": 设备ID,
"dp": {
"数据点名称1": [{"v": 值1}],
"数据点名称2": [{"v": 值2}],
...
}
}
//查看订阅面板,是否成功上传消息
eg：
{
"id": 001,
"dp": {
"temperatrue": [{
"v": 20,
}],
"power": [{
"v": 3.5
}]
}
}
| 参数 | 类型 | 是否必填 | 说明 |
|---|---|---|---|
| id | int | 是 | 消息ID，大于0的整数，数值范围为，4字节有符号数取值范围 |
| dp | object | 是 | 数据点内容，key-value格式，key为数据流名称，value为list格式的一个或者多个数据点值 |
| v | - | 是 | 数据点值，可以为int/float/string/object多种格式 |
消息发送并处理完成后，平台通过系统 topic 向设备发送上传结果通知，若设备订阅了该 topic，则能收到该消息
| 场景 | Topic | 数据格式 |
|---|---|---|
| 成功 | $sys/${pid}/${device-name}/dp/post/json/accepted |
{"id": 123} |
| 失败：无法解析合法 ID | $sys/${pid}/${device-name}/dp/post/json/rejected |
{"id": -1, "err_code": 98, "err_msg": "Illegal Data"} |
| 失败：解析合法 ID 但有其他格式问题 | $sys/${pid}/${device-name}/dp/post/json/rejected |
{"id": 123, "err_code": 98, "err_msg": "Illegal Data"} |
说明：
${pid}和${device-name}是产品 ID 和设备名称的占位符，需替换为实际值。- 在成功场景和失败但能解析合法 ID 的场景中，
"id"对应数据上报时的消息 ID。 - 失败场景中的
"err_code"和"err_msg"提供错误详情，示例值为98和"Illegal Data"。
云平台发送数据
云平台下发命令也是通过topic簇的方式
建立设备连接之后，获取设备命令前，必须先订阅系统命令topic
系统命令簇
//订阅
$sys/{pid}/{device-name}/cmd/request/{cmdid}
//具体订阅可以是下面两种方式都可以
$sys/{pid}/{device-name}/cmd/request/+
$sys/{pid}/{device-name}/cmd/#
//发送回答
$sys/{pid}/{device-name}/cmd/response/{cmdid}
参数介绍
| 参数 | 介绍 |
|---|---|
| {pid} | 产品id |
| {device-name} | 设备名称 |
| {cmdid} | 接收到的命令码（eg:2e15b771-a1c9-4205-87e4-0570b898757d） |

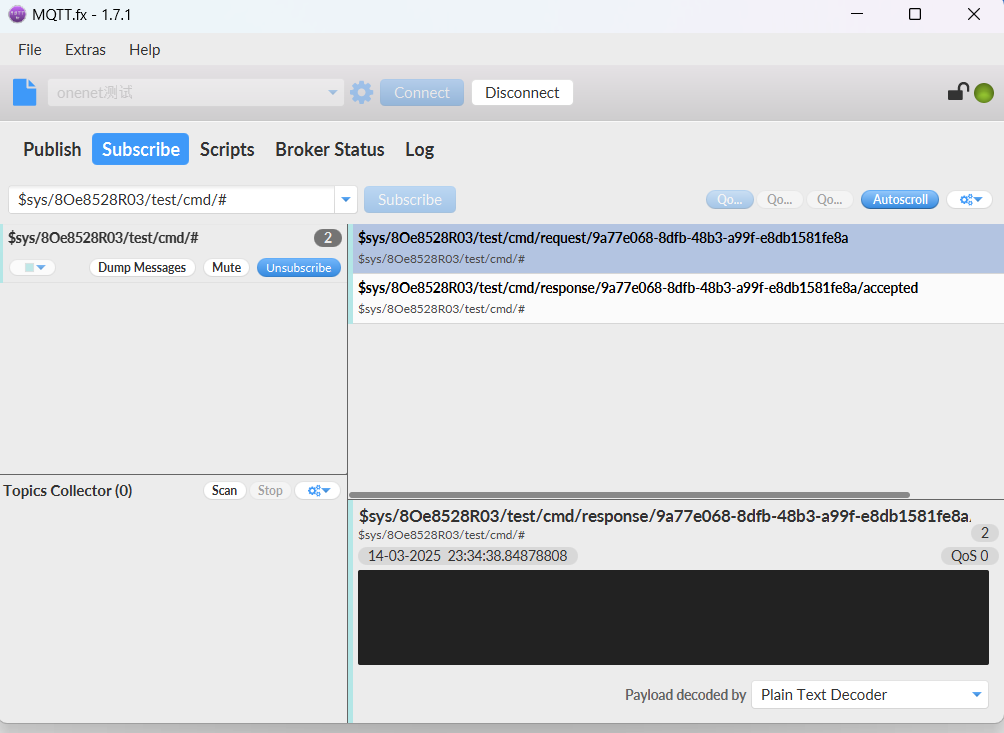

具体流程图示

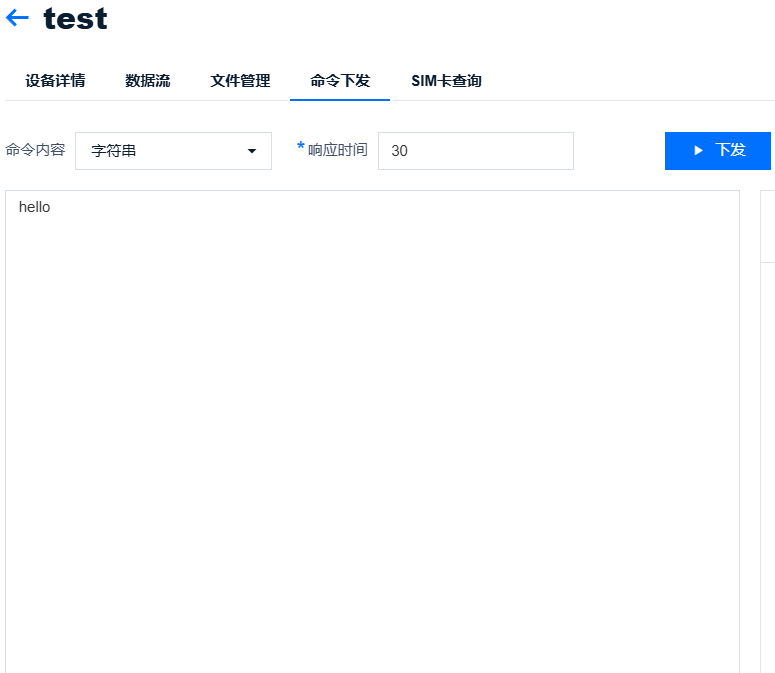

1.下发命令
2.接收到命令

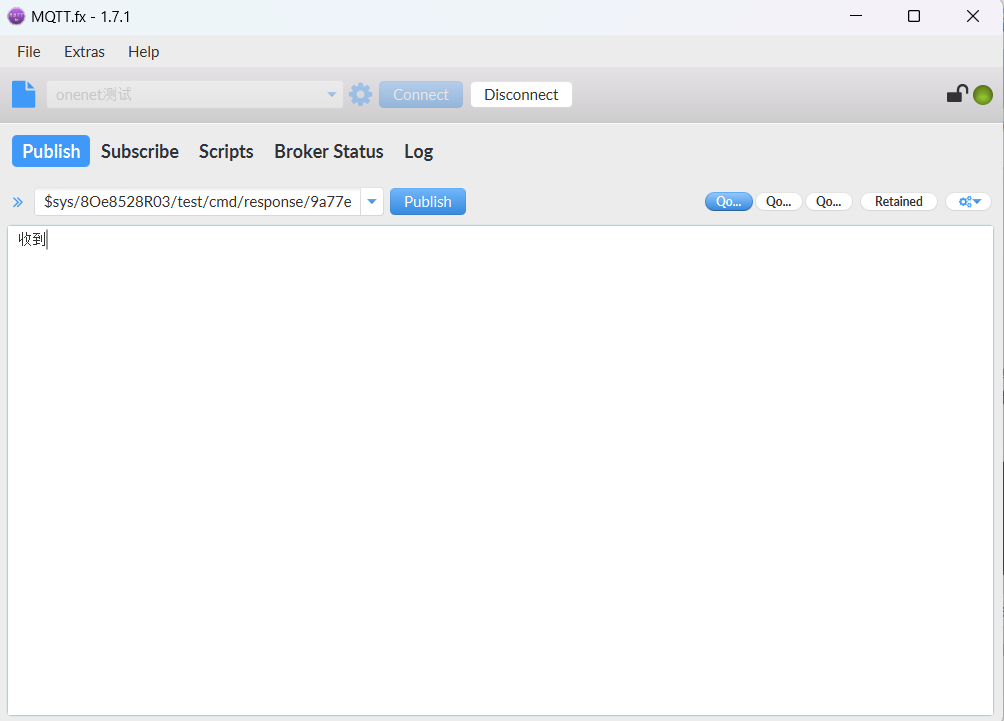

3.发送应答
4.云端接收到应答
云端数据接收格式
- 命令请求body数据长度必须 小于1k
- 设备应答时 payload 长度必须 小于1k

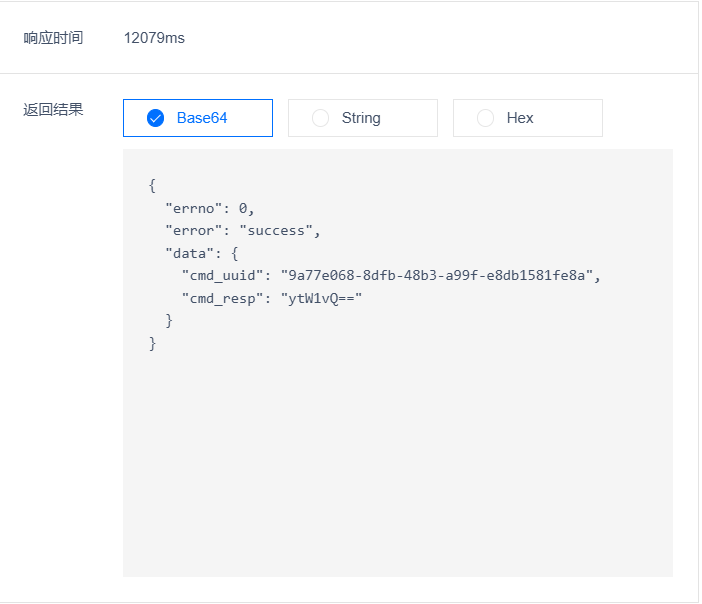

当发送命令后收到返回应答
{
"errno": 0,
"error": "success",
"data": {
"cmd_uuid": "33ffeaa0-e5f1-49d6-a626-ff",
"cmd_resp": "YWJjZA=="
}
}
其中应答消息为YWJjZA==，但是这是Base64格式，需要转换成对应的格式去解码
返回参数说明
| 参数名称 | 类型 | 说明 |
|---|---|---|
| errno | int | 错误码 |
| error | string | 错误描述 |
| cmd_uuid | string | 命令ID |
| cmd_resp | string | 设备应答内容，base64编码格式 |
返回错误码
| 错误码 | 错误描述 | 说明 |
|---|---|---|
| 12 | device not found | 设备不存在 |
| 13 | device not online | 设备不在线 |
| 15 | sync cmd timeout | 设备命令应答超时 |
eg：
{
"errno": 15,
"error": "sync cmd timeout"
}
MDK测试
参考链接：ESP8266/01s AT指令连接OneNET MQTT篇上报和下发数据_onenet mqtt 命令下发-CSDN博客
我们首先是要建立起ESP8266和ONENET云端的连接，直接使用一下AT指令即可
AT指令
参考链接：MQTT AT 命令集 - ESP32 - — ESP-AT 用户指南 latest 文档
AT指令提供了一套统一的命令格式和响应机制。AT指令将复杂的操作封装成了简单的命令，便于直接简单上手操作
下面简单介绍一些常用的AT指令：
基础AT指令：
| AT指令 | 响应 | 解释 |
|---|---|---|
| AT | OK | 测试 AT 启动 |
| AT+RST | OK | 重启模块 |
Wi-Fi AT 命令集：
| AT指令 | 响应 | 解释 |
|---|---|---|
| AT+CWJAP=“WIFI NAME”,“SSID” | OK及连接信息 | 连接对应的WIFI |
| AT+CWJAP? | OK及AP信息 | 查询AP信息 |
| AT+CWQAP | OK | 断开AP连接 |
| AT+CWDHCP=1,1 | OK | 启动DHCP，自动分配IP地址 |
| AT+CWMODE=x | OK | x: 0: 无 Wi-Fi 模式，并且关闭 Wi-Fi RF 1: Station 模式 2: SoftAP 模式 3: SoftAP+Station 模式 |
MQTT AT指令：
| AT指令 | 响应 | 解释 |
|---|---|---|
| AT+MQTTUSERCFG=,,<“client_id”>,<“username”>,<“password”>,<cert_key_ID>,<CA_ID>,<“path”> | OK | 设置MQTT用户属性 |
| AT+MQTTCONN=,<“host”>,, | OK | 连接MQTT端口 |
| AT+MQTTSUB=,<“topic”>, | OK | MQTT订阅主题（支持最多订阅10个主题） |
| AT+MQTTPUB=,<“topic”>,<“data”>,, | OK | 发布MQTT消息字符串格式，最长度256字节 |
| AT+MQTTPUBRAW=,<“topic”>,,, | OK及> | 发送MQTT消息，当接收到>时直接发送数据 |
连接ONENET云端
具体的实现步骤应该如下所示：
1.确保ESP8266处于可通信状态：
AT
解释：发送AT测试指令以检查模块是否响应。
2.复位ESP8266模块：
AT+RST
解释：发送AT+RST复位指令以确保模块从稳定状态开始。
3.设置ESP8266为Station模式：
AT+CWMODE=1
解释：发送AT+CWMODE=1设置模块为station模式，这样才能连接到WiFi网络。
4.启动DHCP服务：
AT+CWDHCP=1,1
解释：发送AT+CWDHCP=1,1以启动DHCP服务，使得ESP8266可以从路由器获取IP地址。
5.断开WiFi网络：
AT+CWQAP
解释：目的是防止当ESP8266自动上电连接到WiFi，会卡在连接到WiFi。
5.连接到WiFi网络：
AT+CWJAP="Redmi K60 Ultra","ohb5201314.."
解释：连接到指定的WiFi网络
6.（重点）配置MQTT用户信息：
AT+MQTTUSERCFG=0,1,"test","8Oe8528R03","version=2018-10-31&res=products%2F8Oe8528R03%2Fdevices%2Ftest&et=1772891021&method=md5&sign=fcetEfkSS29c1F4hazKhYw%3D%3D",0,0,"
解释：配置MQTT连接的用户名和密码等信息，这里包含了产品的ID、设备的ID以及签名等认证信息。 需要修改其中的设备名称 产品ID TOKEN
7.建立MQTT连接：
AT+MQTTCONN=0,"mqtts.heclouds.com",1883,1
解释：连接到OneNET的MQTT服务器，其中"mqtts.heclouds.com"是服务器地址，1883是端口号。
具体代码实现：
#include "esp8266.h"
#include "bsp_sys.h"
//WIFI名称与密码
#define ESP8266_WIFI_INFO "AT+CWJAP=\"Redmi K60 Ultra\",\"5201314..\"\r\n"
//MQTT用户信息 只需要修改设备名称和产品ID以及token
#define MQTT_USER_CFG "AT+MQTTUSERCFG=0,1,\"test\",\"8Oe8528R03\",\"version=2018-10-31&res=products%%2F8Oe8528R03%%2Fdevices%%2Ftest&et=1772891021&method=md5&sign=fcetEfkSS29c1F4hazKhYw%%3D%%3D\",0,0,\"\"\r\n"
unsigned char esp8266_buf[512];
unsigned short esp8266_cnt = 0, esp8266_cntPre = 0;
//==========================================================
// 函数名称： ESP8266_Clear
// 函数功能： 清空缓存
// 入口参数： 无
// 返回参数： 无
// 说明：
//==========================================================
void ESP8266_Clear(void)
{
memset(esp8266_buf, 0, sizeof(esp8266_buf));
esp8266_cnt = 0;
}
//==========================================================
// 函数名称： ESP8266_WaitRecive
// 函数功能： 等待接收完成
// 入口参数： 无
// 返回参数： REV_OK-接收完成 REV_WAIT-接收超时未完成
// 说明： 循环调用检测是否接收完成
//==========================================================
_Bool ESP8266_WaitRecive(void)
{
if(esp8266_cnt == 0)
return REV_WAIT;
if(esp8266_cnt == esp8266_cntPre)
{
esp8266_cnt = 0;
return REV_OK;
}
esp8266_cntPre = esp8266_cnt;
return REV_WAIT;
}
//==========================================================
// 函数名称： ESP8266_SendCmd
// 函数功能： 发送命令
// 入口参数： cmd：命令
// res：需要检查的返回指令
// 返回参数： 0-成功 1-失败
// 说明：
//==========================================================
_Bool ESP8266_SendCmd(char *cmd, char *res)
{
unsigned char timeOut = 250;
uart_printf(USART2, cmd);
while(timeOut--)
{
if(ESP8266_WaitRecive() == REV_OK)
{
if(strstr((const char *)esp8266_buf, res) != NULL)
{
ESP8266_Clear();
return 0;
}
}
Delay_Ms(20);
}
return 1;
}
//==========================================================
// 函数名称： ESP8266_Init
// 函数功能： 初始化ESP8266模块，包括：
// 1. AT测试命令
// 2. 复位模块（AT+RST）
// 3. 设置Station模式（AT+CWMODE=1）
// 4. 启动DHCP（AT+CWDHCP=1,1）
// 5. 连接WiFi（AT+CWJAP）
// 6. 配置MQTT用户信息（AT+MQTTUSERCFG）
// 7. 建立MQTT连接（AT+MQTTCONN）
// 入口参数： 无
// 返回参数： 无
// 说明：
//==========================================================
void ESP8266_Init(void)
{
ESP8266_Clear();
// 1. AT 测试通信
printf("1. AT\r\n");
while(ESP8266_SendCmd("AT\r\n", "OK"))
Delay_Ms(500);
// 2. 复位模块
printf("2. RST\r\n");
while(ESP8266_SendCmd("AT+RST\r\n", "OK"))
Delay_Ms(500);
// 3. 设置Station模式
printf("3. CWMODE\r\n");
while(ESP8266_SendCmd("AT+CWMODE=1\r\n", "OK"))
Delay_Ms(500);
// 4. 启动DHCP服务
printf("4. CWDHCP\r\n");
while(ESP8266_SendCmd("AT+CWDHCP=1,1\r\n", "OK"))
Delay_Ms(500);
// 5. 断开WiFi连接
printf("5. CWQAP\r\n");
while(ESP8266_SendCmd("AT+CWQAP\r\n", "OK"))
Delay_Ms(500);
// 6. 连接WiFi网络
printf("6. CWJAP\r\n");
while(ESP8266_SendCmd(ESP8266_WIFI_INFO, "GOT IP"))
Delay_Ms(500);
// 7. 配置MQTT用户信息
printf("7. MQTTUSERCFG\r\n");
while(ESP8266_SendCmd(MQTT_USER_CFG, "OK"))
Delay_Ms(500);
// 8. 建立MQTT连接
printf("8. MQTTCONN\r\n");
while(ESP8266_SendCmd("AT+MQTTCONN=0,\"mqtts.heclouds.com\",1883,1\r\n", "OK"))
Delay_Ms(500);
printf("ESP8266 Init OK\r\n");
}
向ONENET云端发送数据
我们发送消息首先需要去订阅相应的主题，然后使用相应的AT指令去发送，具体步骤如下：
1.数据收发订阅主题：
AT+MQTTSUB=0,"$sys/8Oe8528R03/test/dp/post/json/+",1
和AT+MQTTSUB=0,"$sys/8Oe8528R03/test/dp/post/json",1
解释：订阅相应的主题以接收来自OneNET平台的消息。
前主题用于接收平台对设备上报属性的响应。
后主题用于接收平台对设备属性设置的命令。
2.上传数据（使用两条数据发送格式）：
AT+MQTTPUBRAW=0,"$sys/8Oe8528R03/test/dp/post/json",44,0,0
{"id": 123, "dp": {"temp": [{"v": 27.0}]}}
解释：上传数据到OneNET平台
前者指出要发送的主题以及对应的字节数（包含\r\n）
后者为需要发送的数据，当接收到>就可以开始发送
**注意：**在上传数据时，不知道为何，我使用AT+MQTTPUB一条指令发送就会失败，如果要使用这个AT+MQTTPUB的话请注意将数据中的某一些字符转义
#include "bsp_sys.h"
#include "onenet.h"
#include "esp8266.h"
//用于订阅的宏
#define PROID "产品"
#define DEVICE_NAME "设备命"
//==========================================================
// 函数名称： OneNET_Subscribe
// 函数功能： 订阅主题
// 入口参数： 无
// 返回参数： 无
//==========================================================
void OneNET_Subscribe()
{
uint8_t sub1_buf[64];
uint8_t sub2_buf[64];
uint8_t sub3_buf[64];
//订阅数据接收topic
sprintf(sub1_buf, "AT+MQTTSUB=0,\"$sys/%s/%s/dp/post/json/+\",1\r\n", PROID, DEVICE_NAME);
while(ESP8266_SendCmd(sub1_buf, "OK"))
Delay_Ms(500);
//订阅数据发送topic
sprintf(sub2_buf, "AT+MQTTSUB=0,\"$sys/%s/%s/dp/post/json\",1\r\n", PROID, DEVICE_NAME);
while(ESP8266_SendCmd(sub2_buf,"OK"))
Delay_Ms(500);
//订阅命令接收topic
sprintf(sub3_buf, "AT+MQTTSUB=0,\"$sys/%s/%s/cmd/#\",1\r\n", PROID, DEVICE_NAME);
while(ESP8266_SendCmd(sub3_buf,"OK"))
Delay_Ms(500);
printf("OneNET_Subscribe Ok\r\n");
}
//==========================================================
// 函数名称： OneNet_SendData
// 函数功能： 单数据上传数据
// 入口参数： 数据名称，数据值
// 返回参数： 无
//==========================================================
void OneNet_SendData(uint8_t*data_name,float value)
{
uint8_t data_length;
uint8_t send_buf1[64];
uint8_t send_buf2[64];
ESP8266_Clear(); // 清空接收缓存
data_length=sprintf(send_buf1, "{\"id\": 123, \"dp\": {\"%s\": [{\"v\": %.2f}]}}\r\n",data_name,value);
sprintf(send_buf2, "AT+MQTTPUBRAW=0,\"$sys/%s/%s/dp/post/json\",%d,0,0\r\n", PROID, DEVICE_NAME,data_length);
while(ESP8266_SendCmd(send_buf2,">"))
Delay_Ms(250);
if(ESP8266_SendCmd(send_buf1,"accepted")==0)
printf("Send Success\r\n");
}
接收云端命令
接收流程
接收云端下发的命令也必须要进行topic的订阅，同时当接收到云端的命令后必须要即时返回以便云端确认收到命令，具体步骤如下：
1.命令收发订阅主题
AT+MQTTSUB=0,"$sys/8Oe8528R03/test/cmd/#",1或者
AT+MQTTSUB=0,"$sys/8Oe8528R03/test/cmd/request/+",1
解释：订阅onenet云的命令接收
2.回复消息
AT+MQTTPUB=0,"$sys/8Oe8528R03/test/cmd/response/{cmdid}","{回复的消息}",0,0
解释：当接收到命令时需要回复，云端才判定为发送成功
主要涉及到的是解析命令以及返回确认收到，以下为ATXCOM测试接收返回数据
//云端下发 This is cmd
+MQTTSUBRECV:0,"$sys/8Oe8528R03/test/cmd/request/59c91b1b-4cb3-4e89-9168-34736fdbe55e",9,Thisiscmd
//返回接收到命令
AT+MQTTPUB=0,"$sys/8Oe8528R03/test/cmd/response/59c91b1b-4cb3-4e89-9168-34736fdbe55e","OK",0,0
//云端接收到返回指令
OK
+MQTTSUBRECV:0,"$sys/8Oe8528R03/test/cmd/response/59c91b1b-4cb3-4e89-9168-34736fdbe55e/accepted",0,
以下为底层代码
//==========================================================
// 函数名称： OneNet_ReceiveCmd
// 函数功能：接收下发的命令
// 入口参数： 接收命令串
// 返回参数： 无
//==========================================================
// MQTT 订阅消息处理函数
void OneNet_ReceiveCmd(uint8_t*cmd)
{
Delay_Ms(100);
if(ESP8266_WaitRecive() == REV_OK)
{
if(strstr((const char *)esp8266_buf, "+MQTTSUBRECV") != NULL) // 检查是否是 MQTT 订阅接收到的消息
{
// printf("MQTT message received: %s\n", esp8266_buf); // 测试信息
if(strstr((const char *)esp8266_buf, "/cmd/request/") != NULL) //进一步检测是否为接收命令
{
char *payload_start = NULL;
char *comma_pos = strrchr((const char *)esp8266_buf, ','); //寻找最后一个逗号，后面即为命令
if(comma_pos)
{
payload_start = comma_pos + 1;
strcpy((char *)cmd, payload_start); //拷贝命令
// printf("Command: %s\n", payload_start); //测试接收到的命令
// 提取topic
char *topic_start = strchr((const char *)esp8266_buf, '"') + 1;
char *topic_end = strchr(topic_start, '"');
int topic_len = topic_end - topic_start;
char topic[150] = {0};
strncpy(topic, topic_start, topic_len);
// 提取请求 ID
char *req_id_start = strstr(topic, "/request/") + 9;
char req_id[50] = {0};
strcpy(req_id, req_id_start);
// 构建响应 AT 命令
char response_cmd[200] = {0};
sprintf(response_cmd, "AT+MQTTPUB=0,\"$sys/%s/%s/cmd/response/%s\",\"OK\",0,0\r\n", PROID,DEVICE_NAME,req_id);
// printf("Sending response: %s\n", response_cmd); //测试响应指令
while(ESP8266_SendCmd(response_cmd, "OK")) // 复用您现有的发送命令函数
Delay_Ms(100);
printf("ACK Ok\r\n");
}
}
}
ESP8266_Clear(); // 假设您有这个清除缓冲区的函数
}
}
知识点补充
在对数据进行解析时，有几个常用的处理函数：
首先是sscanf函数
int sscanf(const char *str, const char *format, ...);
//str为搜索的字符串，format为指定如何解析字符串的格式控制字符串
//可以用于提取指定格式内的数据
//对于该函数可以直接替换我底层中的使用strchr等函数操作实现更加简单的提取
//返回成功读取的项目数
其次是strchr函数
char *strchr(const char *str, int c);
//str为搜索的字符串，搜索的字符c
//该函数功能是可以实现查找第一次出现的位置，通常可以用于验证字符和查找字符
//返回该字符指针
最后是strrchr函数
char *strchr(const char *str, int c);
//str为搜索的字符串，搜索的字符c
//该函数功能是查找最后一次出现字符的位置，通常可以用于验证字符和查找字符
//返回该字符指针
智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。
更多推荐
8
0- 0
已为社区贡献7条内容
所有评论(0)
