基于STM32的仓库检测系统

本文设计了一套基于STM32的智能仓库监测系统，集成温湿度、烟雾及人体红外检测功能，通过DS1302时钟芯片提供精确时间戳记录。系统采用模块化设计，包含感知层（各类传感器）、控制层（STM32F103C8T6主控）、执行层（蜂鸣器报警）及云平台层（ESP8266 WiFi模块上传数据）。创新点在于实现了带时间戳的多参数监测报警，并支持远程数据查询。测试表明系统能有效监测环境异常和入侵行为，具有响应

殷忆枫

1348人浏览 · 2025-09-11 10:09:57

殷忆枫 · 2025-09-11 10:09:57 发布

若该文为原创文章，转载请注明原文出处。

一、引言

（一）研究背景及意义

背景：仓库作为物资存储的核心场所，其安全性至关重要。传统仓库管理面临环境监控不到位（温湿度、火灾隐患）、安防手段单一（依赖人工巡逻）、事件追溯困难等挑战。同时， regulatory compliance（如食品、药品仓储）对环境参数有严格记录要求。
意义：本设计构建了一套集环境监测（温湿度、烟雾）、实时时钟记录、智能安防（人体红外检测）和远程监控于一体的综合性系统。它能实现7×24小时无人值守监测，在异常发生时立即报警并精确记录时间，为仓库安全管理、质量追溯和灾害预防提供了完整的技术解决方案。

（二）国内外研究现状

国内现状：国内仓库监测系统多采用功能分离的方案，如独立的温湿度记录仪、单一的烟雾报警器，缺乏系统性的集成和远程管理能力，数据难以汇总分析。
国外现状：国外高端仓储领域采用基于工业计算机(IPC)或大型SCADA系统的解决方案，集成度高但成本昂贵，部署复杂，不适合中小型仓库。
本文创新点：本设计以STM32微控制器为核心，创新性地将高精度时钟记录(DS1302) 与多参数传感相结合，实现了带时间戳的报警事件记录，并通过WiFi云平台进行数据可视化与远程管理，提供了一套低成本、高可靠性、具备历史数据追溯能力的仓库监测系统。

二、系统总体设计

（一）系统架构

系统采用“感知-控制-记录-云控”架构：
- 感知层：由DHT11（温湿度）、MQ-2（烟雾）、HC-SR501（人体红外）传感器组成。
- 控制与记录层：STM32F103C8T6负责数据处理、逻辑判断；DS1302专用时钟芯片提供独立、精准的时间基准。
- 执行层：有源蜂鸣器，用于声报警。
- 人机交互层：OLED显示屏（显示实时数据与时间）、按键（进行系统设置）。
- 云平台层：通过ESP8266 WiFi模块将实时数据、报警事件及准确时间上传至云平台（如OneNET、ThingsBoard），实现手机APP远程监控与历史查询。

（二）功能模块划分

环境监测模块：采集仓库内的温湿度、烟雾浓度。
时间基准模块：DS1302时钟芯片，提供精确的日期和时间。
安防监测模块：人体红外传感器，检测非法入侵。
核心控制模块：STM32，系统大脑。
报警模块：蜂鸣器，实现本地声音报警。
交互与设置模块：OLED显示、按键。
数据通信模块：ESP8266，负责与云平台交互。

三、硬件设计与实现

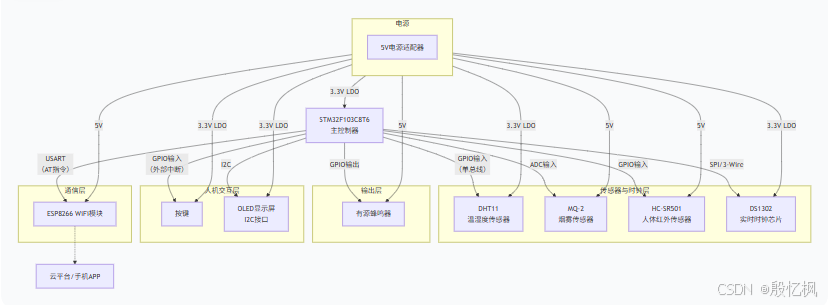

（一）系统硬件框架图

（二）主控模块选型及介绍

型号：STM32F103C8T6
选型理由：该芯片基于ARM Cortex-M3内核，72MHz主频，拥有64KB Flash和20KB RAM，资源充足。其丰富的外设（多路ADC、USART、I2C、SPI、多个GPIO）能够同时满足连接所有传感器、时钟芯片、显示屏、WiFi模块以及处理复杂逻辑的需求，是工业级应用的理想选择。

（三）传感器模块选型及电路设计

模块名称	型号/类型	功能	接口方式	电路设计要点
温湿度传感器	DHT11	检测仓库内的温度和湿度，预防因环境异常导致的物资变质。	单总线	DATA引脚接STM32的PA0引脚，并连接一个4.7KΩ上拉电阻至3.3V。
烟雾传感器	MQ-2	检测烟雾浓度，用于火灾早期预警。	模拟电压输出	VCC接5V，AOUT引脚接STM32的ADC1通道（PA1）。需预热。
人体红外传感器	HC-SR501	检测人体移动，用于防盗入侵报警。	数字输出	VCC接5V，OUT引脚接STM32的PA2引脚。检测到人时输出高电平。可调节灵敏度和延时时间。
实时时钟芯片	DS1302	提供精确的年、月、日、时、分、秒时间信息，为报警事件添加时间戳。	三线串行接口	VCC1接主电源3.3V，VCC2接备份电池（3V纽扣电池）。SCLK、I/O、CE/RST引脚分别接STM32的PB12, PB13, PB14。

（四）通信模块选型及配置

选用ESP-01S ESP8266模块。通过AT指令集与STM32的USART2（PA2-TX, PA3-RX）进行通信，连接至云平台（如OneNET，其支持数据流和历史数据查询）。

（五）执行模块选型及驱动电路

选用5V有源蜂鸣器。使用NPN三极管（S8050）进行驱动，基极通过1kΩ电阻接STM32的IO口（PA4），发射极接地，集电极接蜂鸣器负极，蜂鸣器正极接5V。

（六）电源模块设计

采用5V/2A直流电源适配器供电。
使用AMS1117-3.3V稳压芯片将5V降为3.3V，为STM32、DHT11、DS1302、OLED供电。
MQ-2传感器、HC-SR501、蜂鸣器、ESP8266使用5V供电。
DS1302的备份电源：使用一颗CR2032纽扣电池（3V），确保主电源断电后时钟仍能继续运行。

四、软件设计与实现

（一）开发环境搭建

IDE：Keil uVision 5 / STM32CubeIDE
开发库：采用HAL库，开发效率高。
云平台：选择OneNET，因其提供完善的数据可视化、报警触发和历史数据API功能。

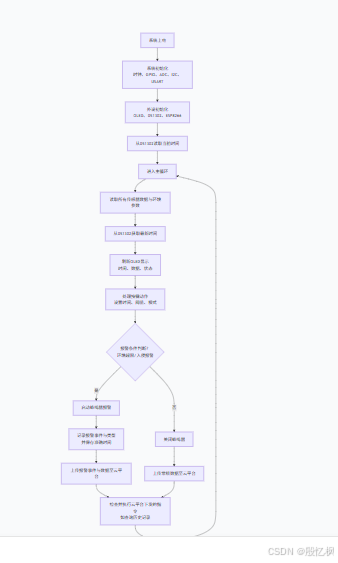

（二）系统软件流程图

（三）系统初始化（代码片段）

// 定义全局变量用于存储报警记录
typedef struct {
    uint8_t year, month, day, hour, minute, second;
    char event_type[20]; // "SMOKE", "TEMP_HIGH", "INTRUSION", etc.
} Alarm_Record;

Alarm_Record alarm_log[50]; // 循环存储最近50条报警记录
uint8_t log_index = 0;

int main(void) {
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_ADC1_Init();
    MX_I2C1_Init();
    MX_USART2_UART_Init();
    OLED_Init();
    DS1302_Init();
    ESP8266_Init();

    while (1) {
        System_Task();
        HAL_Delay(500);
    }
}

（四）传感器数据采集与处理（代码片段）

// 读取DS1302时间
void DS1302_GetTime(Time_Struct *time) {
    // 通过三线接口读取DS1302的时钟寄存器
    // 将BCD码转换为十进制数并填充到结构体中
}

// 读取所有数据
void Read_All_Sensors(Time_Struct *now, float *temp, float *humi, uint16_t *smoke, uint8_t *pir) {
    DS1302_GetTime(now);
    DHT11_Read(temp, humi);
    *smoke = HAL_ADC_GetValue(&hadc1);
    *pir = HAL_GPIO_ReadPin(PIR_GPIO_Port, PIR_Pin);
}

（五）安防逻辑实现（代码片段）

void Check_Alarm_Condition(Time_Struct t, float temp, float humi, uint16_t smoke, uint8_t pir) {
    uint8_t alarm_triggered = 0;
    char event[20] = {0};

    // 1. 环境报警判断
    if (smoke > smoke_threshold) {
        alarm_triggered = 1;
        strcpy(event, "SMOKE_HIGH");
    } else if (temp > temp_max_threshold) {
        alarm_triggered = 1;
        strcpy(event, "TEMP_HIGH");
    } else if (temp < temp_min_threshold) {
        alarm_triggered = 1;
        strcpy(event, "TEMP_LOW");
    }
    // ... 同样判断湿度

    // 2. 安防报警判断 (仅在布防模式下)
    if (system_mode == GUARD_MODE && pir) {
        alarm_triggered = 1;
        strcpy(event, "INTRUSION");
    }

    // 3. 触发报警与记录
    if (alarm_triggered) {
        Buzzer_ON();
        // 记录报警事件
        alarm_log[log_index].year = t.year;
        alarm_log[log_index].month = t.month;
        alarm_log[log_index].day = t.day;
        alarm_log[log_index].hour = t.hour;
        alarm_log[log_index].minute = t.minute;
        alarm_log[log_index].second = t.second;
        strcpy(alarm_log[log_index].event_type, event);
        log_index = (log_index + 1) % 50; // 循环覆盖

        Upload_Alarm_Event(&t, event); // 立即上传报警事件
    } else {
        Buzzer_OFF();
    }
}

（六）远程通信功能实现（代码片段）

// 上传报警事件（带时间戳）
void Upload_Alarm_Event(Time_Struct *t, const char *event) {
    char json_buffer[256];
    sprintf(json_buffer, "{\"datastreams\":["
                         "{\"id\":\"alarm_event\",\"datapoints\":[{\"value\":\"%s\", \"at\":\"%02d-%02d-%02dT%02d:%02d:%02d\"}]}"
                         "]}",
            event, t->year, t->month, t->day, t->hour, t->minute, t->second);
    ESP8266_HTTP_Post("/devices/XXX/datapoints", json_buffer);
}

// 上传常规数据
void Upload_Regular_Data(float temp, float humi, uint16_t smoke, uint8_t pir) {
    char json_buffer[128];
    sprintf(json_buffer, "{\"datastreams\":["
                         "{\"id\":\"temperature\",\"datapoints\":[{\"value\":%.1f}]},"
                         "{\"id\":\"humidity\",\"datapoints\":[{\"value\":%.1f}]},"
                         "{\"id\":\"smoke\",\"datapoints\":[{\"value\":%d}]},"
                         "{\"id\":\"pir\",\"datapoints\":[{\"value\":%d}]}"
                         "]}",
            temp, humi, smoke, pir);
    ESP8266_HTTP_Post("/devices/XXX/datapoints", json_buffer);
}

// 响应APP查询历史报警记录的请求
void Handle_History_Query(void) {
    // 遍历alarm_log数组，将报警记录组织成JSON格式并发送给APP
}

五、系统测试与优化

（一）测试方案

功能测试：
- 环境报警：用电吹风加热DHT11，测试高温报警；用烟熏MQ-2，测试烟雾报警。
- 入侵报警：在布防模式下，在红外传感器前移动，测试入侵报警及时间记录。
- 时间记录：手动触发报警，检查OLED显示和云平台记录的时间戳是否准确。
- 设置功能：测试通过按键设置时间、阈值、模式的功能。
- 远程查询：在APP端查询历史报警记录，测试数据准确性。
性能测试：测试DS1302在主电源断电后的走时准确性、系统长期运行的稳定性。
