时钟可选配内部与外部时钟，内部时钟最高可选配到64MHz，外部时钟最高可以配置到72MHz

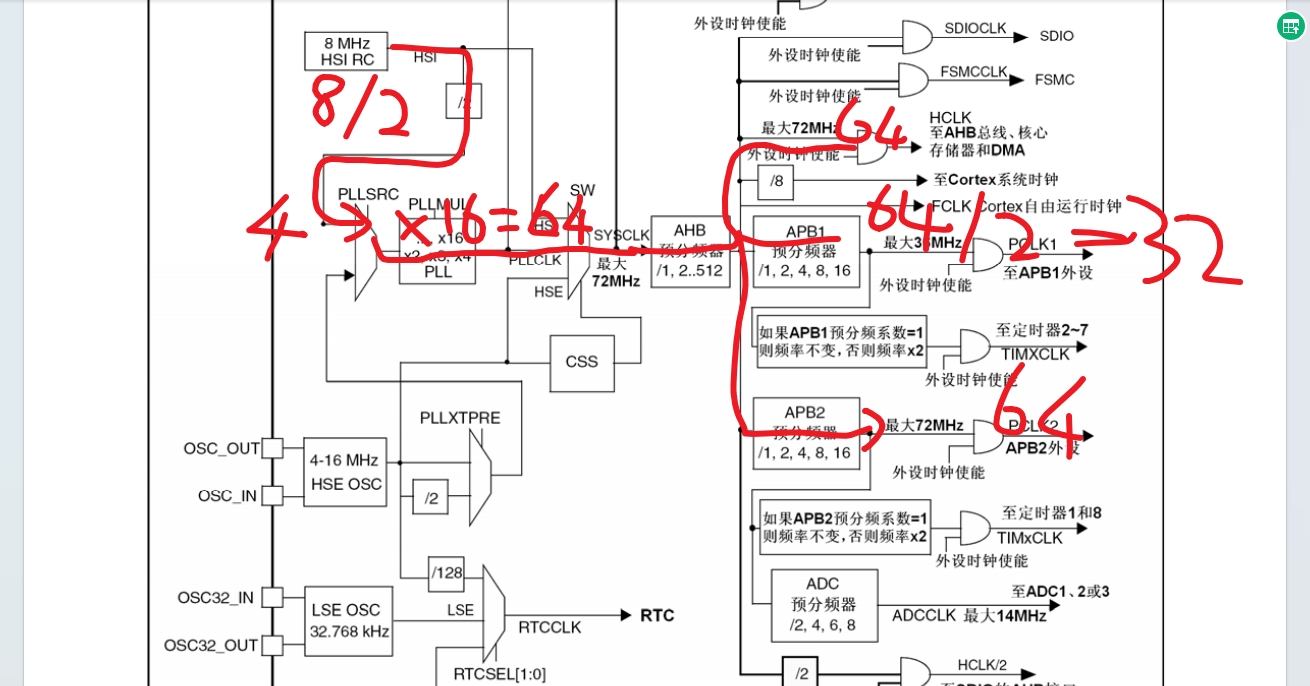

从内部时钟HSI来到PLLSRC要先÷2得到4MHz要得到最大且不超过72MHz的只能是×16，得到64MHz的频率。AHB总线分三个：HCLK,APB1,APB2。如图所示有三种64，32，64分别相对应。

内部时钟：64MHz

void RccClock_Init(void)
{
	RCC_OscInitTypeDef RCC_OscInitType;// 内外部时钟源配置结构体
	RCC_ClkInitTypeDef RCC_ClkInitType;// 总线时钟配置结构体

	RCC_OscInitType.OscillatorType = RCC_OSCILLATORTYPE_HSI;// （需要配置的震荡电路）配置内部高速时钟HSI相应寄存器
	RCC_OscInitType.HSIState = RCC_HSI_ON;// （内部高速时钟状态） 打开HSI
	RCC_OscInitType.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;// （HSI微调值）0x10（默认值）
	RCC_OscInitType.PLL.PLLState = RCC_PLL_ON;//（PLL状态） RCC_PLL_ON
	RCC_OscInitType.PLL.PLLSource = RCC_PLLSOURCE_HSI_DIV2;//（PLL输入源） HSI内部高速时钟2分频后作为PLL输入源
	RCC_OscInitType.PLL.PLLMUL = RCC_PLL_MUL16;//（PLL倍频值）
	HAL_RCC_OscConfig(&RCC_OscInitType);//传上面的参数给 内外部时钟源配置结构体

	RCC_ClkInitType.ClockType = RCC_CLOCKTYPE_SYSCLK | RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2;
	//（需要配置的时钟） HAL_RCC_ClockConfig函数中会配置SYSCLK相关的寄存器|函数中会配置HCLK相关的寄存器|函数中会配置PCLK1相关的寄存器|函数中会配置PCLK2相关的寄存器
	RCC_ClkInitType.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;//（SYSCLK系统时钟输入源） PLL输出作为系统时钟
	RCC_ClkInitType.AHBCLKDivider = RCC_SYSCLK_DIV1;//（AHB分频系数）（HLCK） SYSCLK的值除以1的值就是HCLK的值
	RCC_ClkInitType.APB1CLKDivider = RCC_HCLK_DIV2;//（低速APB预分频）（APB1）（PCLK1） HCLK的值除以2就是PCLK1的值
	RCC_ClkInitType.APB2CLKDivider = RCC_HCLK_DIV1;//（高速APB预分频）（APB2）（PCLK2） HCLK的值除以1就是PCLK2的值
	HAL_RCC_ClockConfig(&RCC_ClkInitType,FLASH_LATENCY_2);//传上面的参数给 总线时钟配置结构体
}

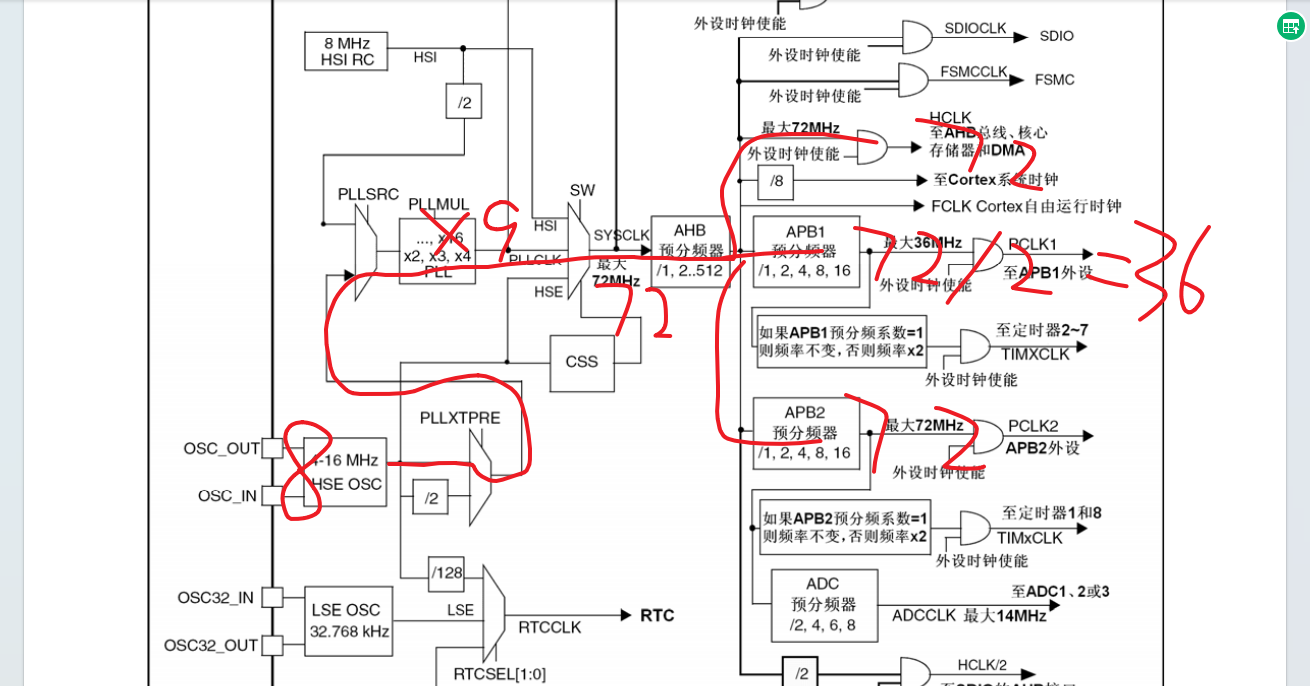

外部时钟：72MHz

void RccClock_Init(void)
{
	RCC_OscInitTypeDef RCC_OscInitType;// 内外部时钟源配置结构体
	RCC_ClkInitTypeDef RCC_ClkInitType;// 总线时钟配置结构体

	RCC_OscInitType.OscillatorType = RCC_OSCILLATORTYPE_HSE;// （需要配置的震荡电路） 配置外部高速时钟HSE相应寄存器
	RCC_OscInitType.HSEState = RCC_HSE_ON;// （外部高速时钟状态）打开HSE
	RCC_OscInitType.HSEPredivValue = RCC_HSE_PREDIV_DIV1;//（外部高速时钟分频值）HSE除以1后作为PLL输入时钟
	RCC_OscInitType.PLL.PLLState = RCC_PLL_ON;//（PLL状态） PLL打开
	RCC_OscInitType.PLL.PLLSource = RCC_PLLSOURCE_HSE;//（PLL输入源） HSE外部高速时钟作为PLL输入
	RCC_OscInitType.PLL.PLLMUL = RCC_PLL_MUL9;//（PLL倍频值）乘9    8*9=72MHz
	HAL_RCC_OscConfig(&RCC_OscInitType);//传上面的参数给 内外部时钟源配置结构体

	RCC_ClkInitType.ClockType = RCC_CLOCKTYPE_SYSCLK | RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2;
	//（需要配置的时钟） HAL_RCC_ClockConfig函数中会配置SYSCLK相关的寄存器|函数中会配置HCLK相关的寄存器|函数中会配置PCLK1相关的寄存器|函数中会配置PCLK2相关的寄存器
	RCC_ClkInitType.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;//（SYSCLK系统时钟输入源） PLL输出作为系统时钟
	RCC_ClkInitType.AHBCLKDivider = RCC_SYSCLK_DIV1;//（AHB分频系数）（HLCK） SYSCLK的值除以1的值就是HCLK的值
	RCC_ClkInitType.APB1CLKDivider = RCC_HCLK_DIV2;//（低速APB预分频）（APB1）（PCLK1） HCLK的值除以2就是PCLK1的值
	RCC_ClkInitType.APB2CLKDivider = RCC_HCLK_DIV1;//（高速APB预分频）（APB2）（PCLK2） HCLK的值除以1就是PCLK2的值
	HAL_RCC_ClockConfig(&RCC_ClkInitType,FLASH_LATENCY_2);//传上面的参数给 总线时钟配置结构体
}

STM32CubeMX的配置方法：

内部时钟：

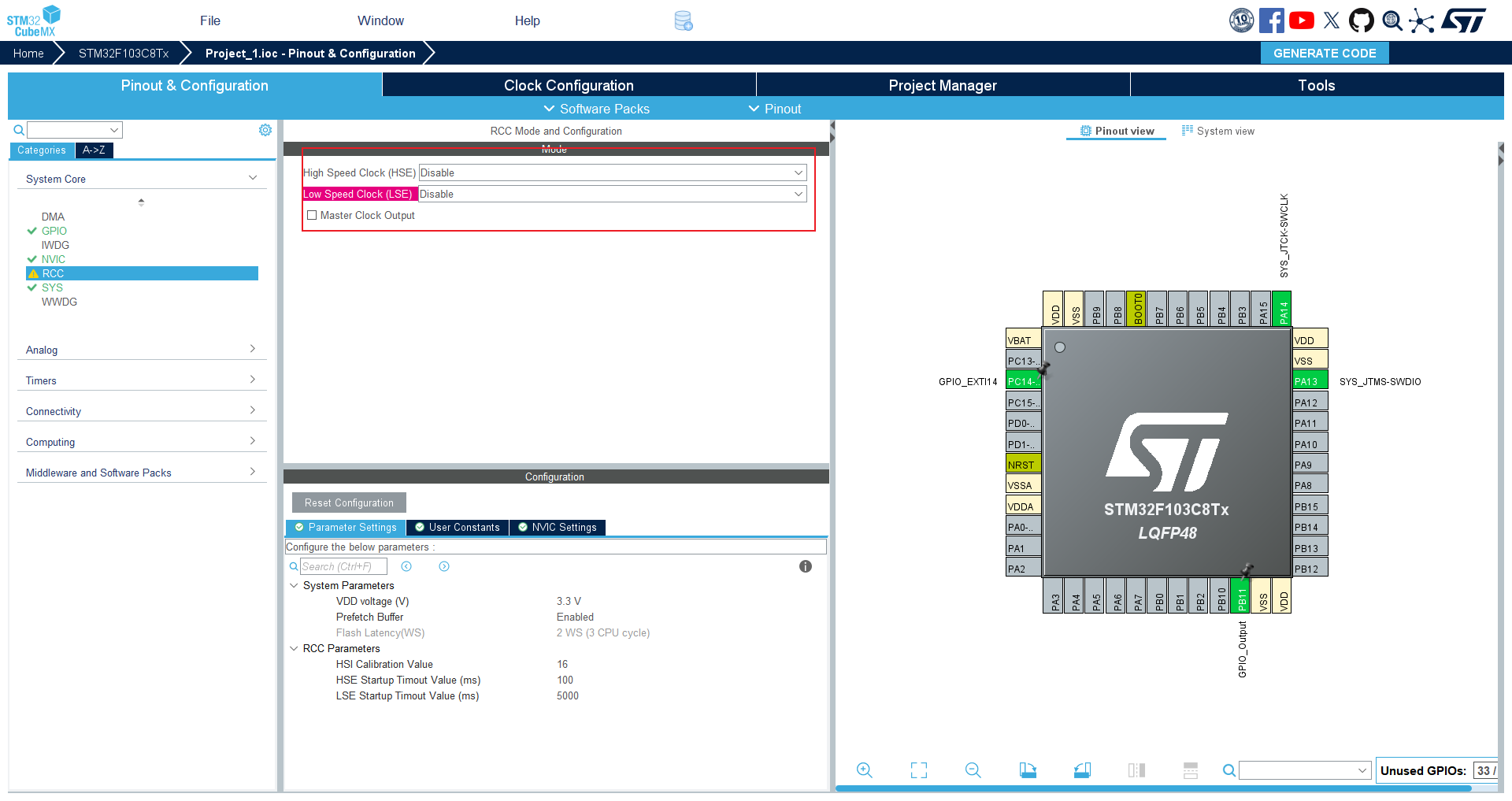

1.

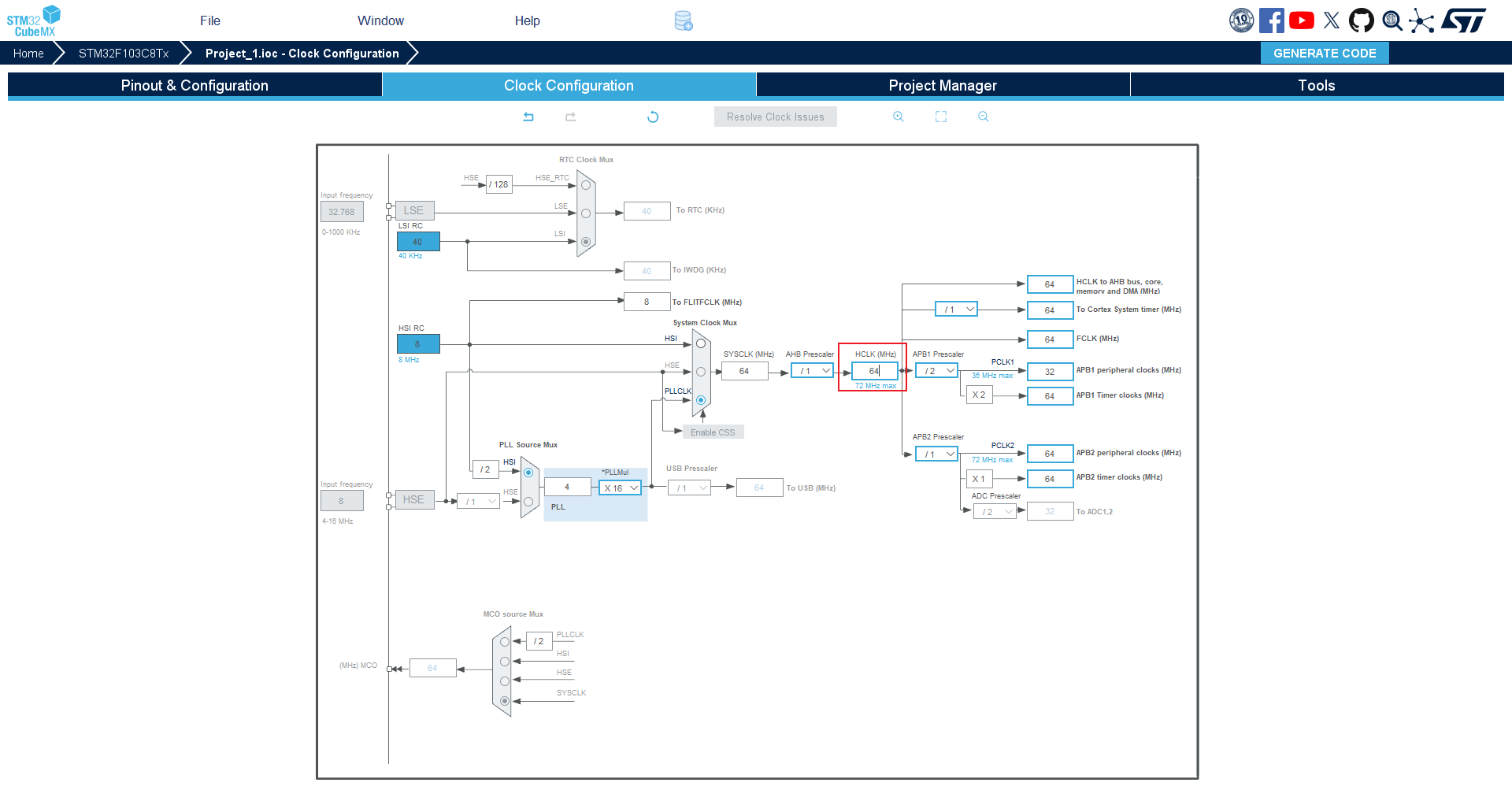

2.在红色框内输入64然后回车，软件会自动配置。

外部时钟：

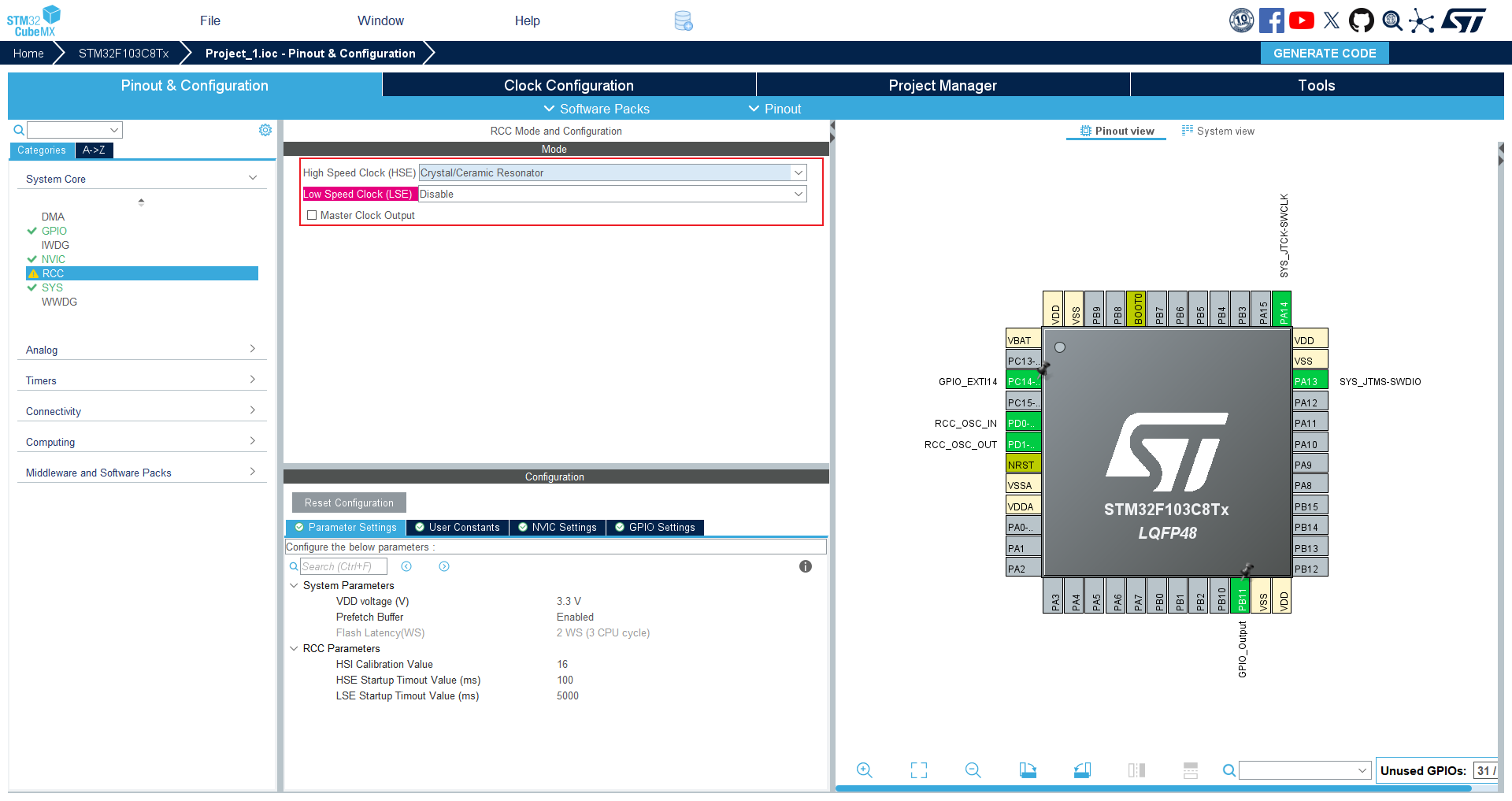

1.

2.在红色框内输入72然后回车，软件会自动配置。
