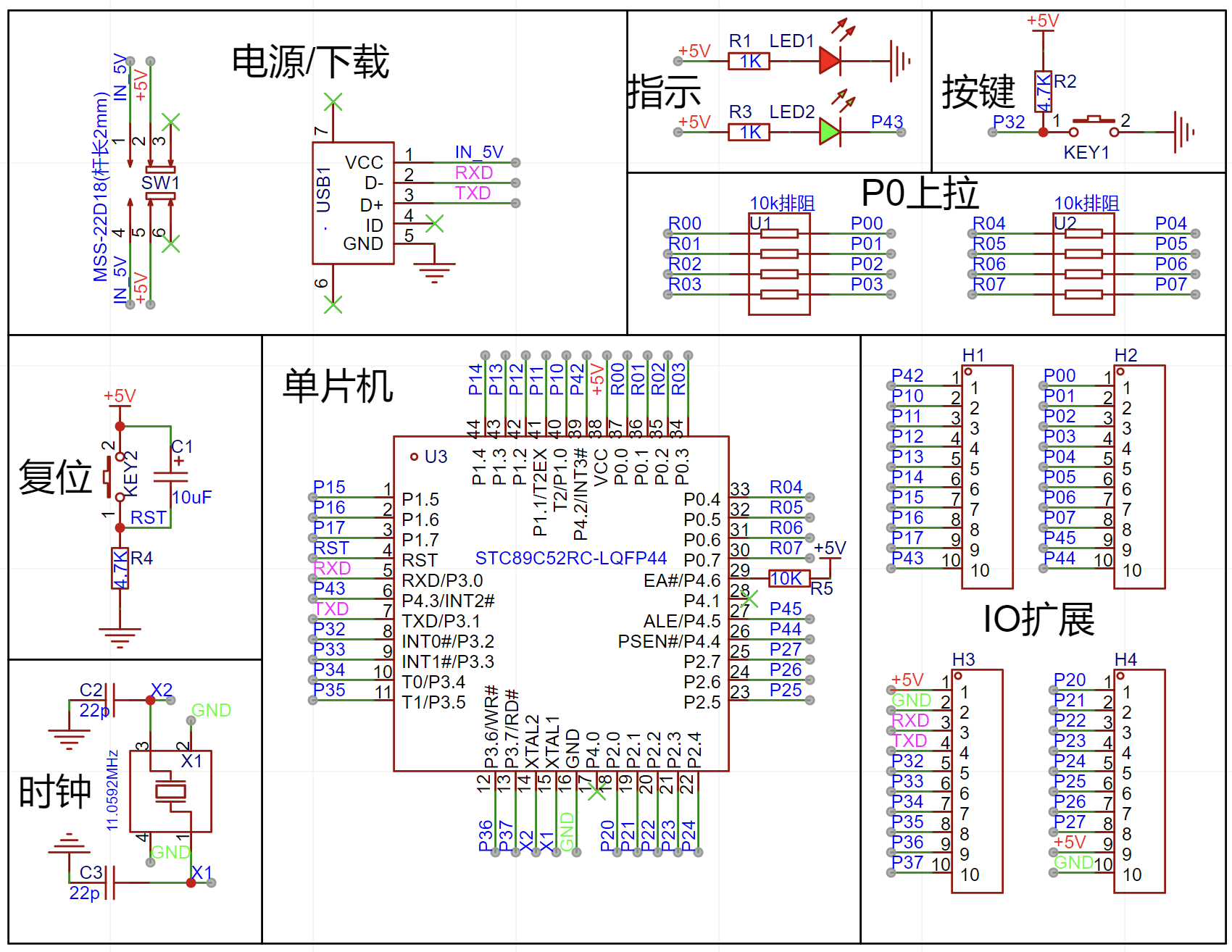

一、最小系统的构成要素

单片机最小系统，也叫单片机最小应用系统，是使用最少元件让单片机能够正常工作的系统 ，主要由电源电路、时钟电路、复位电路以及单片机芯片本身组成。这几个部分紧密协作，共同保障单片机稳定运行。

（一）电源电路

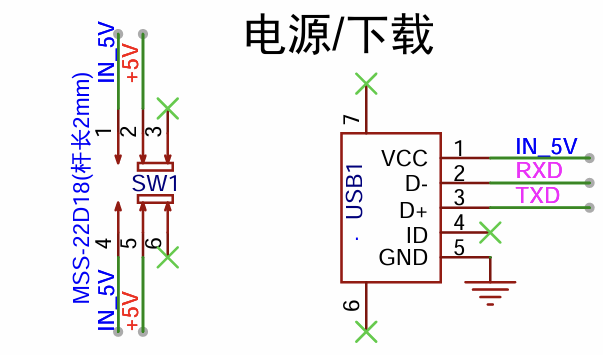

电源电路为整个系统提供稳定的能量供应，是单片机正常工作的根基。STC89C52/51单片机通常需要5V直流电源 ，在其40引脚封装中，40号引脚连接电源正极，一般标记为VCC或VDD；20号引脚连接电源负极，标记为GND 。（在VCC与GND之间连接滤波电容可增加电源稳定，一般选择10uf陶瓷电容，如电源网络有较好稳定性可忽略）下图可使用USB-TTL转MicroUSB进行供电与程序烧录。

（二）时钟电路

时钟电路堪称单片机的“心跳”，为单片机提供精准的时钟信号，协调单片机内部各部件有序工作。STC89C52/51单片机的18引脚和19引脚是时钟引脚，常见的时钟电路设计是外接一个晶振 ，并搭配两个20 - 40pF的电容。晶振的作用是产生稳定的振荡信号，为单片机提供时钟基准，就像部队训练时喊口号的人，为大家统一节奏 。常用的晶振频率有11.0592MHz和12MHz ，若系统需要串口通信，建议选用11.0592MHz的晶振，能保证串口通信的准确性；若仅实现一般功能，12MHz晶振也是不错的选择 。两个电容则起到辅助起振和滤波的作用，帮助晶振稳定工作，确保输出的时钟信号更加平滑、可靠 。

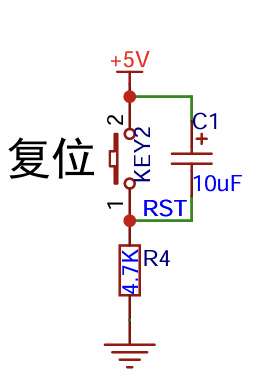

（三）复位电路

复位电路是单片机的“初始化助手”，其作用是在单片机上电或运行过程中，使单片机恢复到初始状态，确保程序从起始位置开始正常执行 。常见的复位方式有上电复位和手动复位 。上电复位利用一个10uF左右的电解电容和一个4.7KΩ左右的电阻组成，上电瞬间，电容充电，使单片机的复位引脚（RST ）维持一段时间的高电平，完成复位操作；手动复位则是在上电复位的基础上，增加一个按键，当按下按键时，强制复位引脚为高电平，实现手动复位功能 。复位操作要求RST引脚保持10ms以上的高电平，才能有效复位单片机 ，让单片机以全新的状态开始工作。

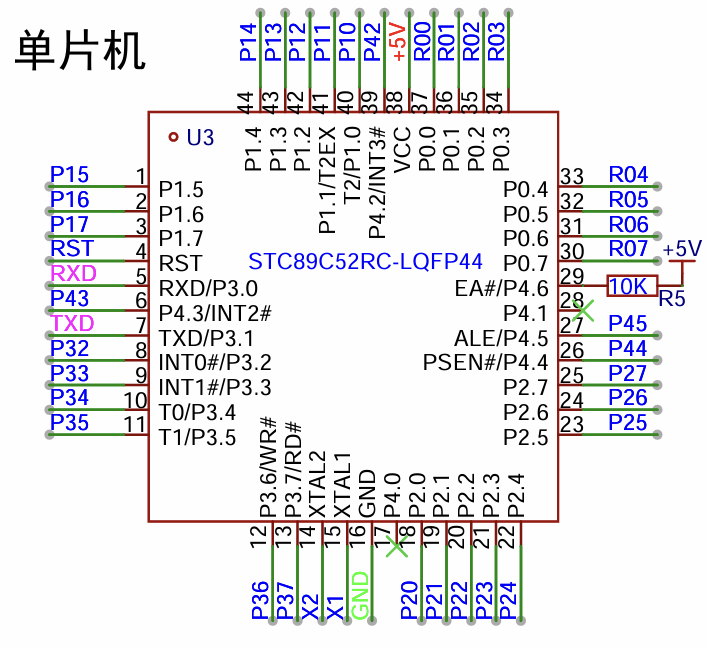

（四）单片机芯片

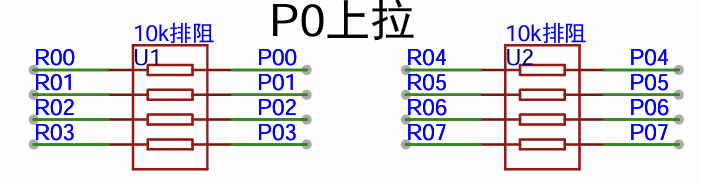

STC89C52/51RC单片机芯片是最小系统的核心，它内部集成了中央处理器（CPU ）、程序存储器、数据存储器、各种功能寄存器以及I/O接口等关键部件 。以STC89C52为例，它拥有8Kb的Flash程序存储器 ，512字节的RAM ，3个定时器 ，8个中断源 ，这些丰富的资源为其强大的功能提供了保障 。在I/O接口方面，P0口作为通用I/O口使用时，是开漏输出，需要外接上拉电阻；P1、P2、P3口内部自带弱上拉电阻，使用起来更加便捷 。这些I/O口可以连接各种外部设备，如LED灯、按键、传感器等，实现丰富多样的功能 ，是单片机与外部世界交互的重要桥梁。

二、最小系统的设计要点

（一）原理图设计

1. 元件选择与放置：

在设计原理图时，首先要从元件库中精准挑选出STC89C52/51单片机、晶振、电容、电阻、按键等所需元件，并将它们合理放置在图纸上。放置元件时，要充分考虑元件之间的电气连接关系和布局合理性，为后续的连线工作打好基础 。

2. 线路连接：

按照电源电路、时钟电路、复位电路以及I/O口的连接要求，使用连线工具将各个元件的引脚正确连接起来 。连接过程中，要严格遵循电气规则，确保连线准确无误，避免出现短路、断路等问题 。同时，要注意连线的走向，尽量使线路简洁、清晰，便于后续的检查和调试 。

3. 标注与注释：

为了使原理图更加清晰易读，便于他人理解和自己后续维护，需要对各个元件进行编号和参数标注，如电阻的阻值、电容的容值等 。此外，还要添加必要的文字注释，详细说明电路的功能和关键连接点，让原理图成为一份详实的技术文档 。

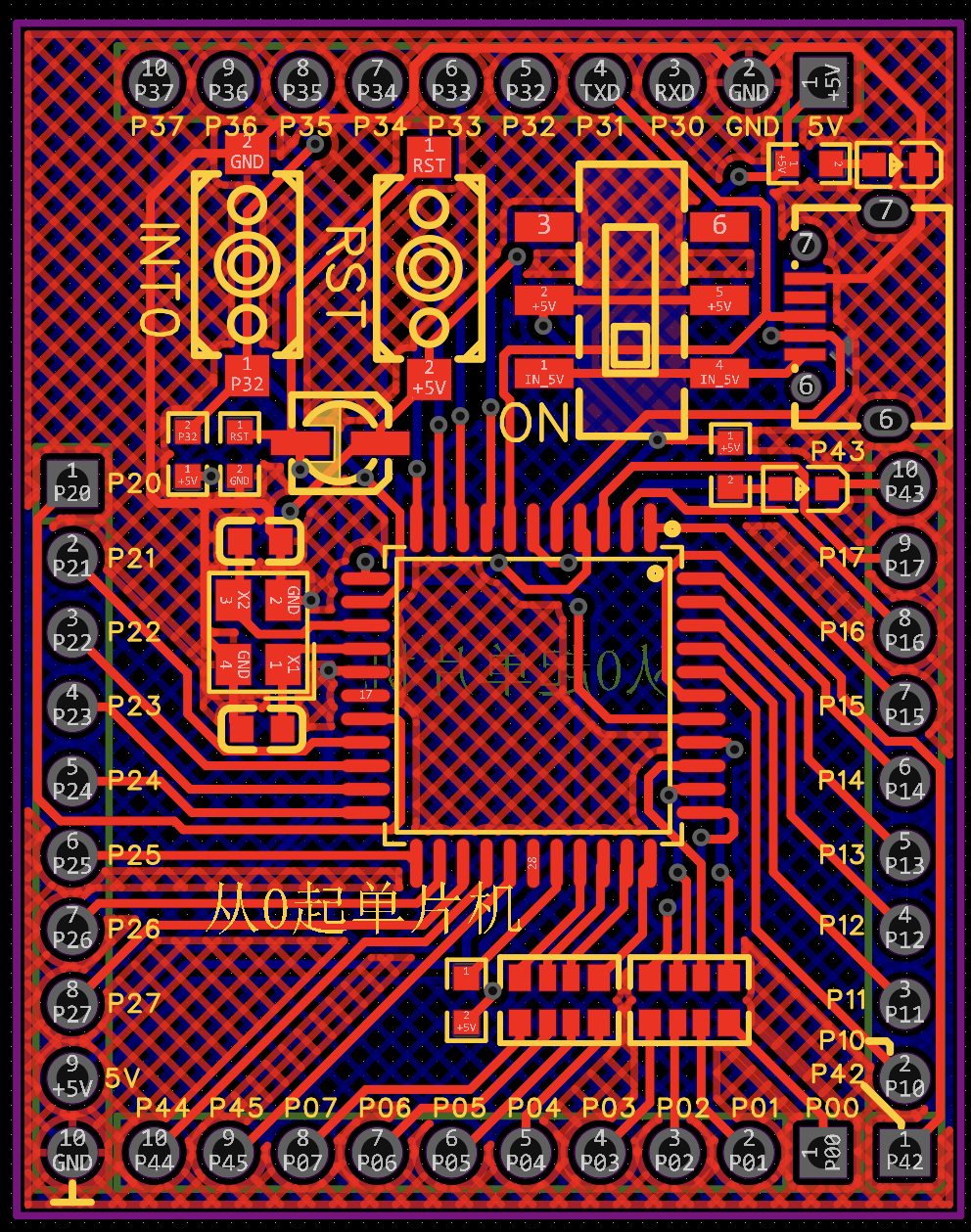

（二）PCB设计

1. 元件布局：

合理的元件布局对PCB性能至关重要。将单片机芯片放置在中心位置，电源电路靠近芯片的电源引脚，以缩短电源传输线的长度和电阻，减少电源损耗和干扰 ；时钟电路尽量靠近单片机的时钟引脚，降低信号传输干扰 ；复位电路的按键放置在便于操作的位置 。同时，要充分考虑元件之间的散热和机械结构，确保整个系统的稳定性 ，避免因元件布局不合理导致系统出现故障 。

2. 布线规则：

遵循严格的布线规则是保证PCB电气性能的关键。电源线和地线要尽量加粗，以提高电源的承载能力和抗干扰能力 ；信号线要尽量短且避免交叉，对于高速信号（如时钟信号），要进行特殊处理，如包地、等长布线等，以减少信号反射和干扰 。此外，还要合理设置过孔的大小和数量，确保不同层之间的电气连接稳定可靠 ，使PCB能够稳定运行 。

3. 覆铜处理：

在PCB的顶层和底层进行大面积覆铜，并将其与地线相连 。覆铜不仅可以增加电路板的机械强度，还能起到屏蔽干扰、降低电磁辐射的作用 ，提高系统的抗干扰能力和稳定性 。

三、最小系统的搭建与调试

（一）实物搭建

完成PCB设计后，就可以通过制版厂家制作出实际的电路板 。在焊接元件时，要严格按照从低到高、从中心到外围的顺序进行，确保焊接质量 。焊接过程中，要注意避免虚焊、短路等问题，使用合适的焊接工具和焊接材料，保证每个焊点都牢固可靠 。同时，要注意元件的极性，确保元件正确安装 。

（二）调试步骤

1. 电源检查：

使用万用表等工具对电源电路进行测试，检查电源电压是否正常，是否存在短路现象 。确保电源稳定后，再进行下一步调试 。

2. 时钟电路测试：

可以使用示波器观察晶振引脚的波形，检查时钟电路是否正常起振，振荡频率是否符合要求 。若时钟电路存在问题，要及时排查，可能是晶振损坏、电容参数不合适等原因导致 。

3. 复位电路检测：

检查复位电路是否能正常工作，按下复位按键时，观察单片机的复位引脚电平变化是否符合要求 。若复位电路异常，要检查电阻、电容的连接和参数是否正确 。

4. 功能测试：

在确保电源电路、时钟电路、复位电路都正常工作后，将编写好的程序下载到单片机中，进行功能测试 。观察单片机是否能按照程序设计的要求正常工作，若出现问题，要结合程序和硬件电路进行仔细排查 。
