前言

在使用 Keil C51 进行单片机开发时，经常会遇到以下编译错误：

*** ERROR L107: ADDRESS SPACE OVERFLOW
    SPACE:   DATA
    SEGMENT: _DATA_GROUP_
    LENGTH:  000005H

这个错误表示程序的变量太多，单片机内部宝贵的 RAM（数据存储器）已经被占满，放不下了。

错误原因深度解析

1. 内存区域概念

8051 架构单片机有几种不同的内存区域：

• DATA区 (0x00-0x7F)：128字节，直接寻址，速度最快

• IDATA区 (0x80-0xFF)：128字节，间接寻址，速度较快

• XDATA区 (0x0000-0xFFFF)：最大64KB，外部RAM，速度最慢

2. 问题根源

Keil 默认使用 Small 内存模型，将所有未明确指定存储类型的变量都放在 DATA 区。即使你的芯片有 256字节内部RAM（DATA+IDATA），编译器默认也只使用前128字节的DATA区。

解决方案一览表

解决方案	难度	效果	推荐度
更改内存模型	简单	立即解决	★★★★★
手动指定变量位置	中等	精准控制	★★★☆☆
修改启动文件	复杂	一劳永逸	★★★★☆

解决方案详解

方案一：更改内存模型（最简单高效）

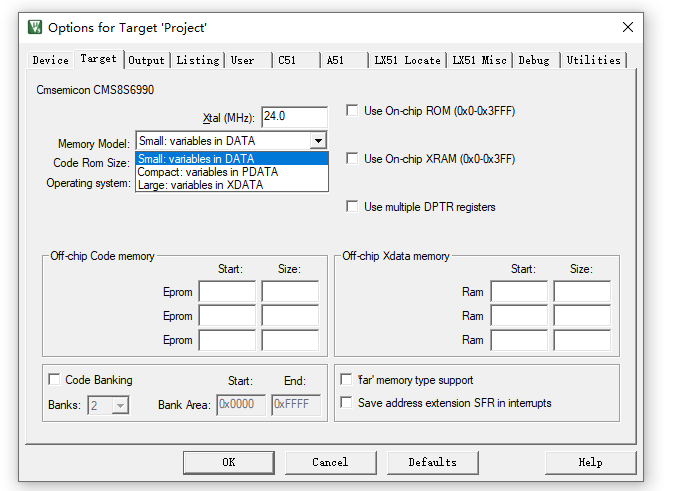

操作步骤：

1. 在 Keil 中右键点击 Target

2. 选择 Options for Target...

3. 切换到 Target 标签页

4. 找到 Memory Model 下拉菜单

5. 将 Small: variables in DATA 改为：

   • Compact: variables in PDATA（推荐平衡方案）

   • 或 Large: variables in XDATA（空间优先方案）

三种模式对比：

模式	默认存储	速度	容量	适用场景
Small	DATA区	最快	128B	极小项目
Compact	PDATA区	中等	256B/页	推荐选择
Large	XDATA区	最慢	64KB	大型项目

方案二：手动指定变量存储类型

在变量声明前添加存储类型关键字：

// 将大数组放到XDATA区
unsigned char xdata large_buffer[256];

// 将变量放到IDATA区（内部RAM的后128字节）
unsigned char idata temp_value;

// 对速度要求极高的变量强制放在DATA区
unsigned char data critical_var;

方案三：修改启动文件配置

1. 向工程中添加正确的启动文件（如 STARTUP_AD.A51）

2. 修改其中的内存配置参数：

IDATALEN    EQU     100H    ; 使用全部256字节内部RAM
XDATALEN    EQU     0400H   ; 设置XRAM大小为1KB

高级调试技巧

查看内存使用详情

编译后查看生成的 .M51 文件，寻找以下信息：

1. 搜索 "MEMORY MAP"：查看各模块内存使用情况

2. 搜索 "DATA MEMORY"：查看DATA区每个变量的分配

3. 查看 "OVERLAY MAP"：分析函数调用关系

识别"内存大户"

在MAP文件中查找占用空间大的变量：

D:0x0010    _large_array    ; DATA区中的大数组
I:0x0080    _idatavar       ; IDATA区中的变量
X:0x0300    _xdatavar       ; XDATA区中的变量

预防措施

1. 项目初期规划内存：根据芯片资源选择合适的内存模型

2. 定期检查MAP文件：了解内存使用趋势

3. 使用合适的数据类型：避免不必要的内存浪费

4. 优化数据结构：减少内存碎片

总结

Keil C51 的 L107 错误是一个常见但容易解决的问题。通过此文章，你可以：

1. 理解错误根本原因：DATA区溢出

2. 掌握三种解决方案：改内存模型、手动指定变量、修改启动文件

3. 学会使用MAP文件进行内存分析

4. 采取预防措施避免问题再次发生

推荐首选方案：直接更改内存模型为 Compact，这是最简单且有效的解决方案，适合大多数项目。

希望本教程能帮助你顺利解决内存溢出问题，如果有任何疑问或补充，欢迎在评论区留言讨论！
