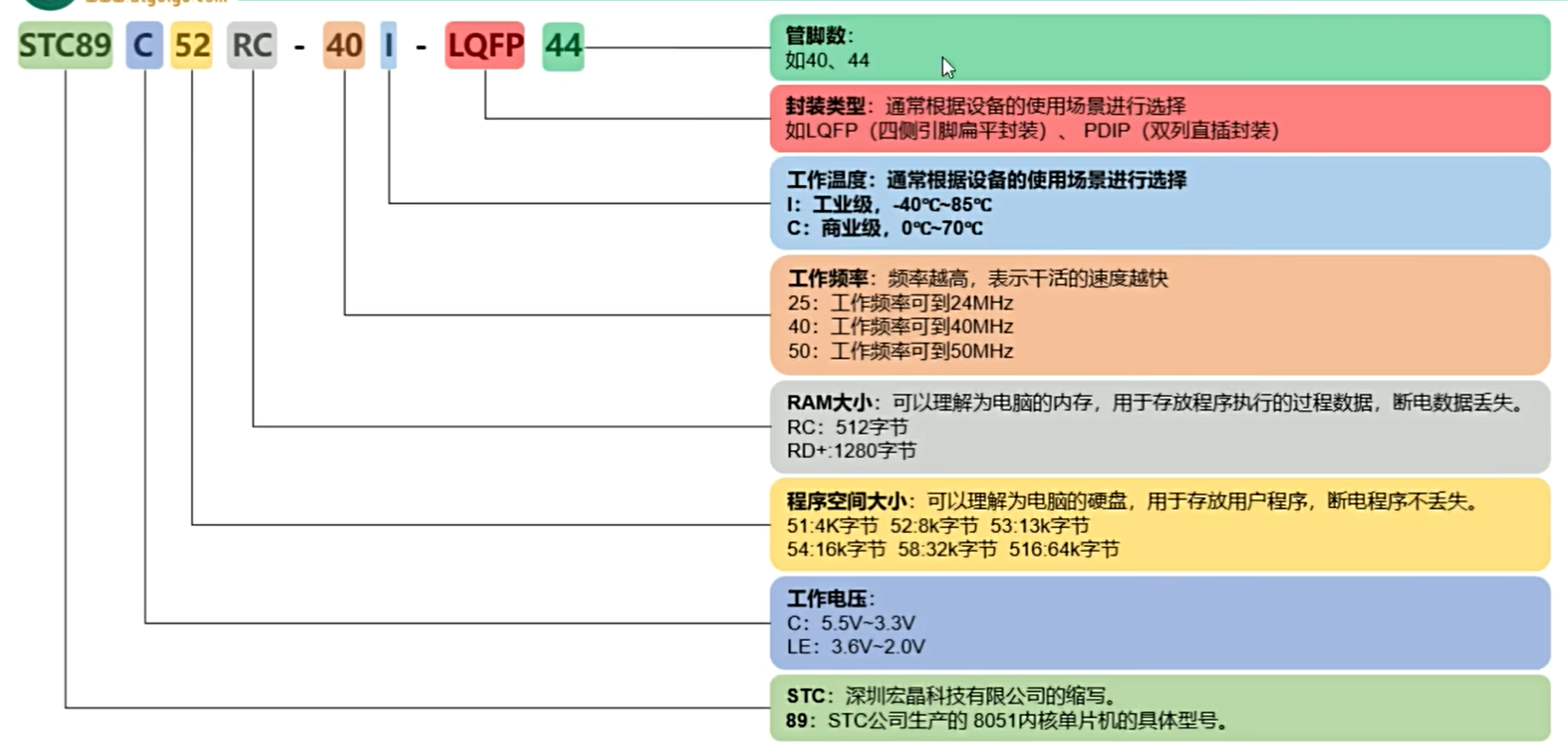

1 单片机的型号分析

STC89 -- 这个就是一个公司名称 和 产生的这个单片机的型号
C -- 这个就是一个电压的控制大小
52 -- 这个表示电脑的磁盘大小
RC -- 这个表示电脑的内存大小
40 -- 这个可以理解为这个单片机传输数据的速度大小
I -- 这个可以理解为温度的控制范围
LQEF -- 这个为封装类型
44 -- 这个为管脚数，没必要了解

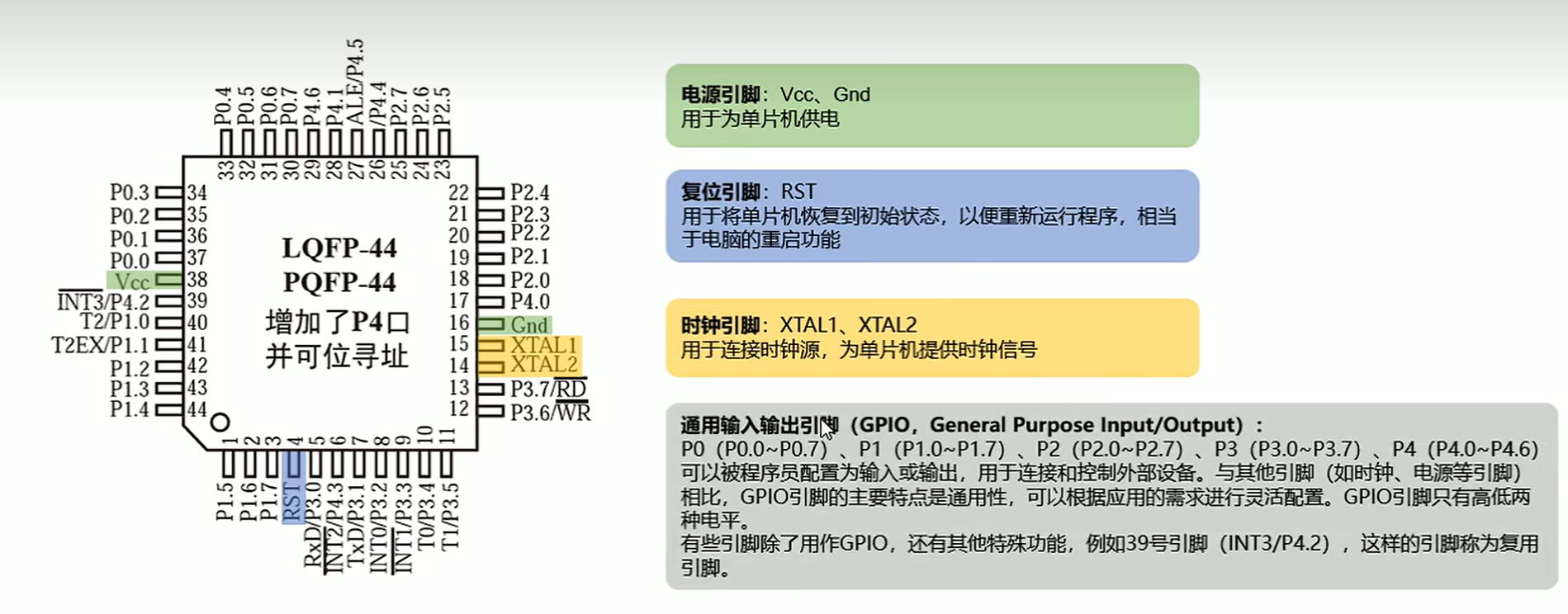

2 单片机的引脚

这个就是单片机引脚的图片

1 GND和VCC： 一个是输入电压，一个是接地
2 复位引脚： 可以让单片机恢复到最初的状态，以便重新运行代码，相当于计算机的重启
3 时钟引脚： 可以进行输入信号的，下面是对这个的详细解释
4 GPIO引脚： 常用作输入输出引脚，当然里面还有复用引脚，也就是说，该引脚不仅仅只可以用作输入输出，还可以用作其他功能，关于这其他功能的介绍，会在后面讲解

关于时钟引脚的讲述

1. 功能

• • 这两个引脚通常连接石英晶体振荡器（晶振）、陶瓷谐振器或外部时钟信号源，为单片机提供稳定的时钟信号
  • 时钟信号是单片机工作的“心跳”，控制指令执行、数据传输等操作的时序

1. 常见连接方式

• • 晶振模式：在 XTAL1 和 XTAL2 之间接一个晶振，并搭配两个小电容（如 22pF）接地，形成振荡电路
  • 外部时钟模式：若使用外部时钟源（如有源晶振），信号可直接输入 XTAL1，XTAL2 悬空（具体以芯片手册为准）

1. 为什么需要时钟？
   单片机所有操作（如计算、存储、通信）都需要时钟同步。时钟频率越高，处理速度越快，但功耗也越大
2. 注意事项

• • 不同单片机对这两个引脚的定义可能略有差异，需参考具体型号的数据手册
  • 若时钟电路设计不当（如电容值错误），可能导致单片机无法启动或运行不稳定

简单理解：XTAL1 和 XTAL2 是单片机“心脏”的起搏器接口，连接晶振后，单片机才能按节奏工作
如果不理解，后续也会详细讲解该用处。

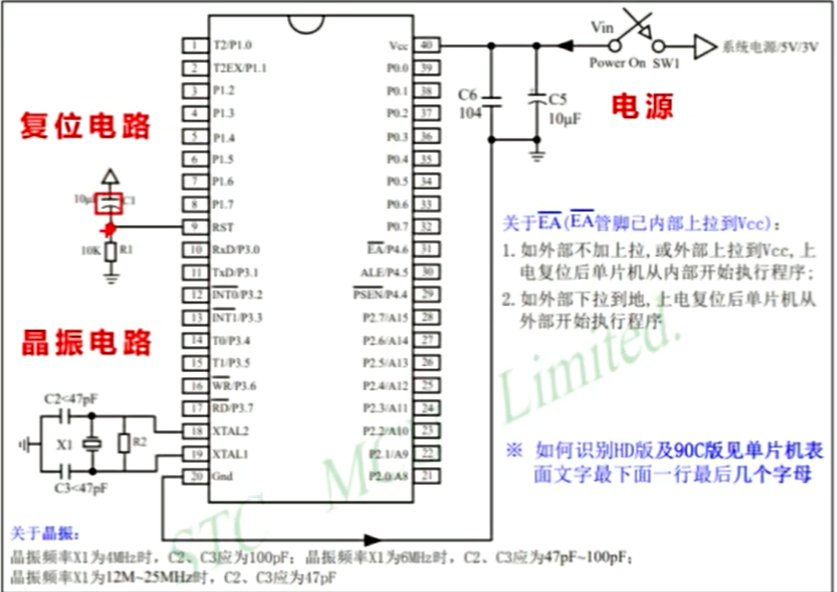

3 51单片机的原理图

这个就是单片机的电路图谱，就是依赖电流来实现信号的传递

1.复位电路

(1)  复位的概念

复位就是使得单片机从最开始发出的指令进行执行程序

(2)  复位的种类

首先这里我们要知道这个软复位和硬复位是什么东西
当外面接上一个开关，这条电路就是软复位
软复位的定义：有一个电容是缓慢进行增加的，然后就会导致，这个电流是由大慢慢变小的，这样有电流经过，那么就是软复位，就比如上面原理图那样

硬复位就是直接用开关进行连接，这样就会导致直接有一个电流进行传输信号，剩下的留在数字电路

软复位也可以理解为机器自己进行复位操作，硬复可以理解为人工进行复位操作

(3)  当通上直流电所发生的情况

    由上图可以分析得出，每当启动51单片机进行运作的时候，该单片机都是会自己进行一次复位操作，为的就是使得单片机保持从一开始发出的指令进行运作。

    一开始电容是没电的，所以电路为通路，此时容抗低，随着时间的推移，电容电量逐渐饱和，所以容抗非常大，视作无穷大电阻，此时相当于短路，尽管还是会有一些电流通过，但是也不会导致出出现问题。

(4)  高电平和低电平的理解

   单片机的低电平和高电平往往指的是一个范围，并不是一个具体的数值，就比如，有可能一个单片机0V~3.1V为低电平，3.1V~5V为高电平，是一个范围，而不是一个具体的数值，所以当电容会有一些电流泄露，也不会成为高电平信号干扰工作

电源电路

这里设计两个电容在这里，主要就是进行滤波操作和去耦操作

(1)  滤波操作

定义
通过电容、电感等滤波器件，滤除电源线上的电压波动（噪声、纹波），将 “波动的电源” 转化为 “平稳的电源”，为整个系统或某一模块提供稳定的电压。

原理
利用电容 “通高频、阻低频” 的特性（或电感 “通低频、阻高频” 的特性），将电源中的交流噪声（如纹波、电磁干扰）对地短路，仅保留平稳的直流成分。

(2)  去耦操作

定义

通过电容隔离 “器件与电源” 或 “器件与器件” 之间的干扰，分为电源去耦（稳定器件的供电电压）和信号去耦（隔离信号间的串扰）。电子工程中 “去耦” 常特指电源去耦（即 “退耦”）。

原理

为器件提供 “局部能量池”：当器件突然需要大电流时（如数字芯片高速开关），去耦电容直接放电补充电流，避免电源电压被拉低（“自举” 效应）；同时，滤除器件自身产生的高频噪声，防止干扰其他电路。
