前言

做电子硬件、工业设备或车载电子的朋友，肯定绕不开一个词 ——MTBF（平均无故障工作时间）。比如客户要求 “工业级设备 MTBF≥10 万小时”，或者项目评审时被问 “这个方案的理论可靠性达标了吗？”，此时一份扎实的 MTBF 分析报告，就是回答这些问题的核心依据。

但很多工程师拿到 BOM 表后会犯愁：FIT 值在哪找？不同温度下的失效率怎么转换？系统级 MTBF 又该怎么算？今天就结合实际分析模板，把 MTBF 从 “元件级” 到 “系统级” 的完整方法拆解开，新手也能跟着做。

文章仅介绍通过BOM表分析系统MTBF，采用的分析方式是理论分析，与实际测试出来的结果可能有所差异。

一、先搞懂：MTBF 分析的 2 个核心概念

在开始计算前，必须先理清两个关键指标 ——FIT和MTBF，以及一个核心模型 ——阿伦尼乌斯模型，这是所有计算的基础。

FIT：衡量元件 “娇气程度” 的核心指标

FIT（每十亿小时故障次数）简单说就是：10 亿小时内，某个元件预期会坏几次。比如一个电阻的 FIT 值是 5，意味着它在 10 亿小时（约 114 万年）里，平均会出现 5 次故障 —— 数值越小，元件越可靠。

这个值不是瞎猜的，后面会讲 3 个获取优先级，核心原则是 “官方数据最准，估算兜底”。

MTBF：系统可靠性的 “最终得分”

MTBF（平均无故障工作时间）是我们最终要的结果，比如 “系统 MTBF=5 年”，意思是设备在两次故障之间，平均能稳定工作 5 年。

它和 FIT 是 “倒数关系”，公式很简单：

举个例子：如果系统总 FIT 是 200，那系统 MTBF 就是 10⁹÷200=5,000,000 小时，约等于 571 年（当然这是理论值，实际会受环境影响）。

阿伦尼乌斯模型：解决 “温度不同，FIT 不同” 的问题

实际使用中，设备可能在 50℃的工业环境，也可能在 - 40℃的车载环境，而厂家给的 FIT 值大多是 65℃ 甚至是 85℃ 标准下的，这是因为测试常温环境下（25℃）所花费的时间将会特别长，因此一般厂家便会测试高温情况下的元器件FIT再进行转换，而转换靠的就是阿伦尼乌斯模型。

核心逻辑是：温度越高，元件失效越快，FIT 值越大。

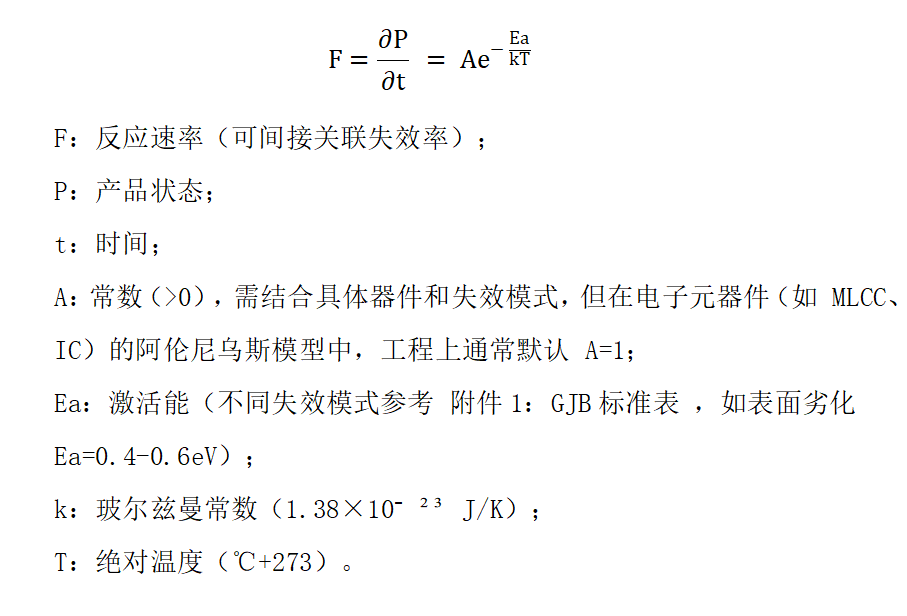

公式不用死记，关键是知道怎么用：

1. 先确定元件的 “失效模式”（比如电容常见 “表面劣化”）；

2. 从 GJB 标准表查对应的 “激活能 Ea”（比如表面劣化取 0.4-0.6eV）；

3. 代入模型，把非 25℃的 FIT 值，转换成 25℃的标准值（方便统一计算）。

比如某 IC 在 50℃的 FIT 是 100，激活能取 0.5eV，转换后 25℃的 FIT 可能只有 60—— 这才是我们计算时该用的基础数据。

二、核心流程：MTBF分析具体步骤

（1）BOM 表预处理

MTBF 分析的 “地基” 是 BOM 表，要是 BOM 里有重复物料、信息不全，后面算得再准也没用。所以第一步要做 3 件事：

1. 拿全信息：确保 BOM 包含 “物料名称、型号、规格、生产厂家、数量、位号”—— 尤其是 “厂家” 和 “规格”，直接影响 FIT 值的准确性；

2. 剔除无效项：删掉 “待确认元件”、“占位符物料” 这类没用的条目，避免干扰；

3. 补全缺失：比如某个电阻只写了 “1kΩ”，没写功率和厂家，要联系采购或硬件工程师补全，不然 FIT 值没法找。

（2）FIT 值获取

FIT 值是计算的核心，优先级越高，结果越准，建议按这个顺序来：

官方数据（最推荐）

直接从元件厂家要：比如 datasheet 末尾的 “Reliability” 章节、厂家发布的《可靠性报告》（如 TI、ADI 的产品会提供），或者联系技术支持要失效率文档。 例：某品牌 MLCC 电容的 datasheet 里明确写 “25℃下 FIT=3”，直接用这个值，比估算靠谱 10 倍。

同类产品推测

要是厂家没给，找 “同厂家、同类型” 的元件 FIT 值参考。比如同品牌的 0805 电阻，1kΩ 和 10kΩ 的 FIT 值差异很小，可借用。

标准估算（兜底方案）

前两种都没有，就用行业标准算，比如 MIL-HDBK-217F（军工标准）、Telcordia SR-332（通信行业）、IEC 61709（通用电子），现在也有 AI 工具能结合这些标准自动估算，效率更高。

（3）不同温度 FIT 转换

前面提到的阿伦尼乌斯模型，这里要落地：

1、识别温度差异：先把 BOM 里所有非 25℃标注的 FIT 值标出来（比如某元件 FIT 是 “50℃下 = 8”）；

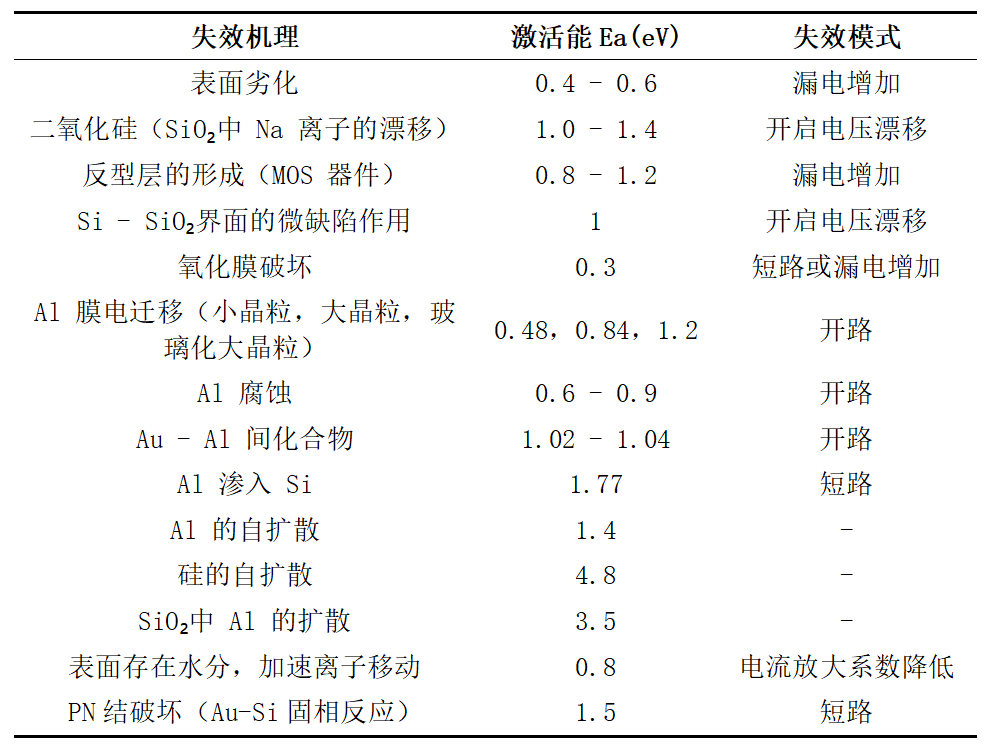

2、查激活能 Ea：根据元件失效模式查 GJB 标准表（如下表，常见 “表面劣化” Ea=0.4-0.6eV）；

3、代入计算：用模型把非 25℃的 FIT 转换成 25℃的，统一计算基准。

举个简单计算示例：

假设某电容在 60℃的 FIT=12，失效模式是 “表面劣化”，取 Ea=0.5eV，玻尔兹曼常数 k=1.38×10⁻²³ J/K，绝对温度 T1=60+273=333K，T2=25+273=298K。

根据阿伦尼乌斯模型推导的 FIT 转换公式：

代入数值后，算出来 FIT(25℃) ≈7.2，这个值就可以用于后续计算。

（4）分级计算

这一步是 “从点到面” 的过程，分两层算：

• 元件级计算

对每个元件，先算单个 MTBF（用 25℃的 FIT 值），再算 “贡献 FIT”—— 即该类元件对系统总失效率的贡献，公式是 “贡献 FIT = 元件数量 × 单个元件 FIT 值”。 例：BOM 里有 20 个电阻，每个 FIT=5，那这部分的贡献 FIT=20×5=100。

• 系统级计算

把所有元件的 “贡献 FIT” 加起来，得到 “系统总 FIT”，再用公式算系统 MTBF（小时）和系统 MTBF（年）。 例：电阻贡献 100，电容贡献 80，IC 贡献 120，系统总 FIT=100+80+120=300，系统 MTBF（小时）=10⁹÷300≈3.33×10⁶小时，约等于 381 年。

注意：元器件串联与并联的情况下，对于系统的FIT贡献是有所不同的。因此计算系统FIT时，还需要对其进行更为详细的分类。

• 若元器件是串联情况下，则FIT相加即可得到贡献FIT

• 若元器件是并联情况下，贡献FIT计算公式如下：

（5）数据验证

算完不是结束，还要做 2 件事验证：

1. 交叉核对：随机抽 10%-15% 的元件，复查 FIT 值来源和计算过程，比如再查一次 datasheet，确认公式没代错；

2. 异常修正：如果某类元件的 “贡献 FIT” 占系统总 FIT 的 30% 以上（比如一个 IC 贡献了总 FIT 的 40%），必须重点核查 —— 可能是 FIT 值找错了，或者激活能选反了，这种异常值会严重影响结果。

三、MTBF 分析的价值

很多人觉得 MTBF 分析只是 “走流程算个数”，其实它的价值远不止于此，核心能帮你解决 4 个实际问题：

1. 验证可靠性是否达标：比如项目要求 “车载电子 MTBF≥5 年”，算出来是 6 年，说明设计方案可行；如果只有 3 年，就得提前优化。

2. 定位可靠性瓶颈：通过 “贡献 FIT 占比” 找到 “拖后腿” 的元件 —— 比如某电容贡献了 50% 的 FIT，换成更高可靠性的型号（FIT 从 20 降到 5），系统 MTBF 可能直接翻倍。

3. 支撑项目决策：方案评审时，用 MTBF 数据证明设计可靠性；量产前，用它制定质量管控重点（比如重点盯紧高贡献 FIT 的元件）。

4. 建立迭代基准：记录当前方案的 MTBF 值，后续换元件、升级方案后，再算一次对比，就能清晰看到可靠性是提升还是下降了。

最后

MTBF 分析不是 “玄学”，而是基于数据和标准的严谨方法 —— 从 BOM 预处理到系统级计算，每一步都有明确的目标和操作要点。掌握这套流程，不仅能轻松应对项目中的可靠性评估需求，更能在设计阶段就提前发现问题，避免后期因可靠性不达标而返工。

如果需要 GJB 标准表（激活能查询）或 MTBF 计算表模板，可以留言，后续会整理分享。大家在实际操作中遇到问题，也欢迎在评论区交流～
