简介：正弦脉宽调制（SPWM）技术是电力电子逆变器高效运行的关键，广泛应用于太阳能发电、电动车和UPS等领域。本文介绍的SPWM程序不仅是一个实践工具，也是一份深入理解SPWM工作原理的学习材料，提供逆变器开发的宝贵参考平台。用户可以调整关键参数，如开关频率、调制指数及死区时间，以优化逆变器性能。程序包含多个模块，如频率生成、载波信号生成和调制信号生成，以及详细的源代码，帮助用户加深对SPWM算法的理解，并提高逆变器设计能力。

1. SPWM技术在电力电子中的应用
1.1 SPWM技术概述
在电力电子的发展历程中，SPWM技术作为一种高效且普遍的脉冲宽度调制方法，在提升电力转换效率和质量方面扮演了至关重要的角色。SPWM技术不仅能够有效减少电力电子设备的谐波失真，还可以提高转换效率，是电力电子领域的重要组成部分。

1.1.1 SPWM技术的发展历程
SPWM技术的发展始于20世纪60年代，随着电力电子技术的进步，SPWM在逆变器、电机驱动、电力系统等领域的应用日益广泛。从最初的模拟控制到现在的数字实现，SPWM技术不断优化，提高了电力系统的稳定性和可靠性。

1.1.2 SPWM技术在电力电子中的地位
由于SPWM技术能有效地控制功率转换器输出波形，减少谐波，提高系统的整体性能，所以在电力电子设备中占据着举足轻重的地位。如今，它已广泛应用于不间断电源（UPS）、变频器和风力发电等众多电力电子系统。

1.2 SPWM技术的原理
SPWM技术基于脉冲宽度调制（PWM）的基本原理，通过调整脉冲宽度来模拟正弦波形，实现对逆变器等设备的有效控制。

1.2.1 脉冲宽度调制（PWM）的基本概念
脉冲宽度调制（PWM）是一种通过改变脉冲宽度来控制电源电压的方法。在电力电子转换中，PWM能够调节功率元件的开关时间，从而控制输出电压的幅值和频率。

1.2.2 正弦脉冲宽度调制（SPWM）的定义与特点
SPWM是PWM的一种特定形式，它通过调制一个高频载波信号以生成一个近似正弦波的调制波。这种方式特别适合在逆变器中使用，因为可以最小化谐波失真，提高交流电输出的质量。

1.3 SPWM技术的应用领域
SPWM技术广泛应用于多种电力电子设备中，如逆变器和电机驱动器等，它显著提升了设备的性能和效率。

1.3.1 逆变器中的应用
逆变器是将直流电转换为交流电的设备，在太阳能发电、电动汽车以及工业供电等领域有着广泛应用。SPWM技术在逆变器中的应用极大地改善了输出波形的质量。

1.3.2 电机驱动中的应用
电机驱动系统通常需要精确控制电机的速度和扭矩，SPWM技术能够提供平稳、干净的交流电，使得电机启动平稳，运行效率高，减少了电机及驱动器的损耗。

通过深入理解SPWM技术的基础原理和其在电力电子中的应用，我们可以更好地掌握如何在实践中应用这种技术来提升电力系统的性能和可靠性。接下来的章节将详细探讨SPWM技术在逆变器设计中的挑战与控制策略。

2. 逆变器设计的挑战与SPWM控制策略
2.1 逆变器设计面临的挑战
逆变器设计过程中会面临众多挑战，其中效率要求和可靠性与稳定性是两个主要的关注点。

2.1.1 逆变器的效率要求
逆变器的效率是其设计中的核心指标之一。效率的高低直接影响到能源的利用效率和设备的经济性。在设计时，需要考虑到电子元件的性能、散热设计、以及如何在不同的负载条件下保持高效率。高效率的逆变器可以减少能量损失，降低运行成本，提高系统的整体性能。

为达到高效设计，工程师需要对电路进行仔细的模拟和优化，选择合适的电子组件，设计高效的电源管理和热管理系统。这涉及到对半导体器件的深入了解，包括它们的开关特性和热传导性能。

2.1.2 逆变器的可靠性与稳定性
除了效率之外，逆变器的可靠性与稳定性也是设计过程中需要重点考虑的因素。可靠性表现在逆变器能否在长期运行中保持其性能，不会因为元件老化、温度变化或负载波动而频繁出现故障。稳定性则是指逆变器在各种环境条件下（如温度、湿度、振动等）都能保持稳定输出的能力。

提高逆变器的可靠性和稳定性往往需要采用冗余设计、强化元件筛选过程、优化电路布局和结构设计、以及实施先进的控制策略。这些措施可以帮助减少故障率，延长设备的使用寿命，从而在竞争激烈的市场中提升产品的竞争力。

2.2 SPWM控制策略概述
SPWM控制策略在逆变器设计中扮演着重要的角色，旨在提高逆变器的性能。

2.2.1 SPWM控制策略的目标
SPWM控制策略的主要目标是模拟正弦波输出，减少输出波形的谐波失真，从而提高逆变器输出的电能质量。SPWM控制通过调整开关元件的开关时间来控制输出电压的频率和幅度，生成接近于正弦波的波形。

除了提高电能质量外，SPWM控制策略还致力于实现快速的动态响应和提高逆变器的负载适应能力。通过精确的控制算法，SPWM可以有效地应对负载变化，保持逆变器输出的稳定性和准确性。

2.2.2 SPWM控制策略的优势
SPWM控制策略相较于传统的方波逆变器具有显著的优势。其输出波形更加接近正弦波，减少了由非正弦波形导致的谐波干扰和电磁干扰。此外，SPWM控制可以通过调节调制比和频率来精确控制输出电压和频率，这为逆变器的精细调节提供了可能。

SPWM控制策略在提高电能质量的同时，也通过减少滤波器的体积和成本，间接降低了整体系统的成本。此外，SPWM逆变器通常具有更高的能量转换效率和更低的运行噪声，使其更适用于要求高电能质量和运行稳定性的场合。

2.3 SPWM控制策略在逆变器设计中的应用
在逆变器设计中，SPWM控制策略的应用可以进一步优化逆变器的性能。

2.3.1 逆变器性能的优化
SPWM控制策略可以通过调节开关频率和调制比来优化逆变器的性能。高开关频率有助于减小滤波器的尺寸和成本，但也会增加开关损耗和电磁干扰。因此，逆变器设计时需要平衡开关频率和滤波器设计，以达到最佳性能。

调节调制比可以控制输出电压的幅值，从而适应不同的负载条件。SPWM控制策略允许逆变器在宽负载范围内保持稳定的性能，这在电网并联和太阳能逆变器中尤为重要。

2.3.2 控制策略的实现细节
SPWM控制策略的实现涉及到多个环节，包括生成频率和幅度可调的正弦波参考信号、比较器的设计以及开关信号的产生和控制。在设计中，这些环节需要根据实际应用要求进行精细调整。

为了优化控制策略，逆变器设计通常会采用数字信号处理器（DSP）或微控制器（MCU）来实现SPWM算法。利用这些先进的控制芯片可以实时调整SPWM参数，实现更复杂的控制策略，提高逆变器的运行效率和响应速度。

在实现细节上，还需考虑如何在硬件和软件上实现高性能的保护机制，比如过电流保护、过电压保护、短路保护和过温保护等，确保逆变器在异常情况下的安全运行。这些保护措施有助于延长逆变器的使用寿命，并确保用户的安全。

实现SPWM控制的硬件和软件
实现SPWM控制策略，通常需要结合硬件和软件两个方面。硬件部分负责产生脉冲，软件部分负责控制算法的实现。

2.3.2.1 硬件选择
在硬件部分，一个典型的SPWM生成电路包含以下主要组件：

数字信号处理器（DSP）或微控制器（MCU） ：作为控制核心，处理SPWM算法，生成控制信号。
驱动电路 ：接受DSP/MCU的控制信号，驱动功率开关器件（如IGBT或MOSFET）。
功率开关器件 ：开关器件执行实际的功率转换任务。
DSP或MCU的选择要根据控制需求和性能指标进行。例如，TMS320F28335是一种常见的用于电力电子应用的DSP，它具有高性能的处理能力和丰富的外设接口。

2.3.2.2 软件实现
软件部分需要实现SPWM算法和对硬件的实时控制。以下是一个简化的SPWM算法的伪代码示例：

// SPWM pseudo-code implementation
void spwm_generate() {
    for (int i = 0; i < modulation_index; i++) {
        // Generate a sawtooth carrier wave
        carrier_wave[i] = i;
        // Generate reference sine wave
        sine_wave[i] = sin(i * PI / modulation_index) * amplitude;
        // Compare and adjust PWM output
        if (carrier_wave[i] < sine_wave[i]) {
            pwm_output[i] = HIGH;
        } else {
            pwm_output[i] = LOW;
        }
    }
}
AI写代码
c
运行

这段代码描述了一个简单的SPWM信号生成过程。在实际应用中，SPWM生成的代码会更加复杂，需要考虑到实时性、中断处理以及与硬件的交互。

2.3.2.3 性能优化
为了提升性能，软件部分可能采用以下优化措施：

中断服务例程（ISR） ：采用中断来响应硬件事件，减少轮询和等待时间，提升响应速度。
时间复用技术 ：合理安排代码执行顺序，减少等待和空闲周期，提高CPU的使用效率。
代码优化 ：优化算法逻辑，减少不必要的计算，例如使用查表法代替复杂的数学运算。
存储器优化 ：优化数据存储结构，减少内存访问次数，提高数据处理速度。
通过这些措施，软件部分可以更好地配合硬件，实现高效、稳定的SPWM控制策略，进而优化逆变器的整体性能。

在实际应用中，SPWM控制策略的实现细节需要结合逆变器的具体应用场景和技术规格，进行有针对性的设计和调整。通过精心的电路设计和控制算法优化，SPWM逆变器可以在各种电力电子设备中发挥关键作用，提供高质量的电能。

3. SPWM程序作为学习和应用平台的价值
3.1 SPWM程序作为学习平台的价值
3.1.1 理论与实践的结合
SPWM程序不仅仅是一个实践工具，它同时也是将理论知识转化为实际操作的重要桥梁。在电力电子学习过程中，学生往往对理论公式和电路设计感到抽象和难以理解。通过SPWM程序的使用，学生可以直观地看到理论在实践中的表现形式，例如波形的生成和电路的响应，这使得学习过程更加生动和具体。

例如，在分析SPWM波形的时候，学生可以使用程序模拟实际电路的工作，观察不同的调制指数和频率如何影响输出波形的质量和电机的运行。这样的实验，不仅加强了对脉宽调制原理的理解，而且培养了解决实际问题的能力。

3.1.2 电力电子专业学生的实践学习
电力电子专业的学生在学习过程中需要掌握多种技能，包括电路设计、模拟和数字信号处理等。SPWM程序可以作为综合运用这些技能的平台。学生可以利用这一平台，进行电路设计的仿真实验，实现对特定电路模型的测试和分析。

通过编写代码来调整SPWM生成器的参数，学生可以观察输出波形如何变化，并理解这些变化背后的物理原理。比如，在一个SPWM控制的逆变器模型中，学生可以调整调制指数以改变输出电压的大小，以及频率来模拟不同负载条件下的动态响应。通过这种方法，学生不仅能够学会如何操作软件，更重要的是能够深刻理解电力电子设备的工作原理。

3.2 SPWM程序作为应用平台的价值
3.2.1 工程技术人员的研发实践
对于工程师和技术人员来说，SPWM程序是一个宝贵的工具，可以用于快速开发和测试新的设计概念。在产品开发的早期阶段，技术人员可以利用SPWM程序进行算法的验证和原型设计，这大大缩短了研发周期。

一个典型的实践案例是使用SPWM程序模拟新设计的电力电子变换器，然后在软件中调整不同的参数来观察和评估其性能。这不仅降低了实验成本，而且减少了硬件损坏的风险。技术人员可以通过这种方式，筛选出最优的设计方案，并对其进行进一步的测试和优化。

3.2.2 快速原型开发与产品迭代
在产品开发的过程中，快速原型开发和迭代是至关重要的。SPWM程序可以帮助工程师快速构建原型，并且通过软件模拟来测试不同的设计变量。在原型验证后，工程师可以进一步迭代优化设计，直至满足产品规格要求。

例如，在开发太阳能逆变器的项目中，工程师可以先在SPWM程序中进行逆变器的效率和稳定性分析，然后基于模拟结果调整实际硬件设计。在硬件搭建完成后，再次使用程序进行验证，如此循环，直到产品达到预期性能。整个过程极大地提高了开发效率，同时确保了产品质量。

通过上述章节的深入分析，我们能够看到SPWM程序作为学习和应用平台的价值。在下一章中，我们将探讨SPWM程序参数调整的灵活性及其对逆变器原理理解的重要性，进一步揭示SPWM技术在电力电子领域中的深层次应用。

4. 参数调整灵活性及对逆变器原理的理解
4.1 参数调整的灵活性
4.1.1 SPWM程序中的关键参数
在SPWM程序中，参数的调整对于输出波形的质量和逆变器性能的优化有着重要的影响。关键参数主要包括载波频率、调制指数、直流侧电压以及开关频率等。通过调整这些参数，可以对逆变器输出的电压和电流波形进行精细控制，以达到提高效率、降低谐波失真的目的。

4.1.2 参数调整对性能的影响
不同的参数设置会导致逆变器的性能出现显著变化。例如，较高的载波频率可以减小开关损耗，但同时可能增加EMI（电磁干扰）。调制指数决定了输出电压波形的正弦度，调制指数过低会造成电压失真，过高则可能导致过调制和逆变器损坏。因此，通过实验和计算优化这些参数的设置，是提升逆变器性能的关键。

4.2 对逆变器原理的深入理解
4.2.1 逆变器工作原理的剖析
逆变器是电力电子设备中的核心组成部分，其作用是将直流电转换为交流电。基本的工作原理是通过对开关器件（如IGBT或MOSFET）的快速开关动作，来控制直流侧电压源向交流侧负载提供所需的电压波形。SPWM技术便是通过控制开关器件的工作频率和占空比，生成接近正弦波形的交流电。

4.2.2 SPWM技术在逆变器原理中的作用
SPWM技术的核心在于调制信号与载波信号的比较过程。通过调整调制信号（通常是正弦波）与三角波载波的相交点，控制开关器件的开关动作，实现对输出电压波形的控制。SPWM技术在逆变器中的应用，不仅提高了转换效率，同时减少了输出电压和电流的谐波分量，从而提高了输出电能的质量。

4.2.3 逆变器性能优化的参数调整实例
举一个实际案例，比如在一款太阳能逆变器的设计中，为了提高电能的转换效率并减少谐波干扰，工程师们可以通过调整SPWM程序中的一些关键参数来实现。例如，载波频率设置为20kHz，直流侧电压为400V，调制指数选择为0.9。通过调整这些参数，并结合仿真软件进行模拟，工程师可以观察到不同的参数设置对逆变器输出波形的影响，最终找到最佳的参数组合。

4.2.4 逆变器设计中的SPWM参数优化策略
优化SPWM参数的策略包括：
- 使用仿真软件进行参数的初步筛选。
- 实验验证仿真结果的准确性，并进行必要的微调。
- 通过实时监控逆变器的运行情况，调整参数以应对不同负载情况。
- 采用先进的控制算法（如模糊控制或神经网络控制）进行参数自适应优化。

通过上述策略的实施，逆变器设计人员可以显著提高逆变器在不同工作条件下的性能，从而达到优化整个电力系统的效率和稳定性。在实际应用中，通常需要反复迭代，不断测试和调整参数，以获得最佳性能。

4.2.5 参数调整在软件层面的实现
在软件层面，参数的调整通常通过修改程序中的配置文件或在运行时动态调整。以一个典型的SPWM控制程序为例，其代码片段可能如下：

#define CARRIER_FREQUENCY 20000 // 载波频率设置为20kHz
#define MODULATION_INDEX 0.9    // 调制指数设置为0.9
#define DC_LINK_VOLTAGE 400      // 直流侧电压设置为400V

void SPWM_Controller_Init() {
    // 初始化SPWM控制器相关设置
}

void SPWM_Controller_SetupParameters() {
    // 设置SPWM控制器的参数
    SetCarrierFrequency(CARRIER_FREQUENCY);
    SetModulationIndex(MODULATION_INDEX);
    SetDCLinkVoltage(DC_LINK_VOLTAGE);
}
AI写代码
c
运行

在上述代码中，通过宏定义初始化了三个关键的参数：载波频率、调制指数和直流侧电压。在实际应用中，这些值可能需要通过配置文件或用户界面进行调整，以实现对逆变器性能的优化。

4.2.6 参数调整的案例分析
以一个特定的逆变器项目为例，假设我们需要优化其负载适应能力，我们将如何进行参数调整？

确定性能指标 ：首先，我们必须明确优化的目标，比如减少总谐波失真(THD)，提高效率或提升负载适应范围。
参数调整 ：然后，我们可以开始逐步调整载波频率、调制指数和其他可调参数。例如，逐步降低载波频率，观察THD和效率的变化。
性能测试 ：使用逆变器的测试系统，对调整后的参数进行负载测试，收集输出波形、THD和效率等数据。
数据分析 ：对测试结果进行分析，确定哪种参数配置达到了最佳性能。
迭代优化 ：基于测试结果，重复上述步骤，继续调整参数，直到达到或接近性能目标。
通过这种方法，我们可以系统地优化逆变器参数，确保在实际应用中具有最佳性能。需要注意的是，参数调整并非一劳永逸，随着负载特性、环境条件或逆变器老化等因素的变化，可能需要周期性地重新调整参数以保持优化状态。

通过本章节的介绍，我们能够深入理解SPWM技术在电力电子逆变器中的应用原理及参数调整对于逆变器性能优化的重要性。这不仅有助于设计人员在逆变器设计和调试阶段做出更精准的决策，也能帮助电力电子专业学生和工程师们更深入地掌握SPWM技术在实际应用中的实际操作方法和理论知识。

5. 程序模块功能介绍
5.1 频率生成模块
在SPWM（正弦脉冲宽度调制）逆变器系统中，频率生成模块是至关重要的组成部分。它负责产生标准的正弦波频率信号，这个信号会进一步被调制到载波信号上，最终生成所需的逆变器输出频率。

5.1.1 频率生成的基本原理
频率生成模块的基本工作原理是通过软件算法来模拟一个标准正弦波信号。在计算机程序中，这一过程通常通过查找正弦波的预计算表（即查找表）或直接计算正弦函数的值来实现。预计算表是一种优化技术，它通过预先计算一系列可能的输入值及其对应的输出值，然后将这些值存储在表中，通过索引访问来获得正弦波数据，这种方法可以避免实时计算的开销。在某些实现中，使用直接计算的方法，通过数学函数库中的正弦函数来实时计算每个周期的点。

5.1.2 频率调整的实现方法
频率的调整通常涉及到对正弦波周期的控制，这可以通过改变查找表的索引步进值或调整计算正弦函数时的输入值来实现。对于查找表方法，可以通过改变索引的增量来调整频率。而使用数学函数库方法时，可以通过改变函数参数或采样率来调整输出信号的频率。一般来说，改变频率会涉及到对时间基准的重新计算，以确保波形的完整性和准确性。

5.2 载波信号生成模块
载波信号是SPWM逆变器中的另一个核心组件，它的主要作用是为调制信号提供一个高频的切换频率。

5.2.1 载波信号的作用与特性
载波信号是一个高频的方波信号，它具有恒定的幅值和频率，但在SPWM逆变器中，其占空比会随着调制信号的变化而变化。载波频率的选择会影响逆变器的性能，例如，频率过高会导致开关损耗增加，频率过低则可能影响输出信号的波形质量。载波信号的频率通常远高于期望的输出频率，以确保能够获得高质量的逆变器输出。

5.2.2 载波信号生成技术细节
载波信号的生成可以通过数字逻辑电路或微处理器实现。使用微处理器时，可以通过软件控制来生成具有精确占空比的方波信号。例如，在一个微控制器中，可以通过定时器中断服务程序来设置和重置输出引脚，从而生成方波载波信号。载波信号的参数（如频率和幅度）通常可以在程序中通过简单的配置来进行调整。

5.3 调制信号生成模块
调制信号生成模块是SPWM逆变器的核心部分，它负责生成与期望输出功率和质量相关的调制信号。

5.3.1 调制信号的设计原则
调制信号的设计需要遵循特定的策略，以确保最终输出满足设计要求。在SPWM中，调制信号通常是一个与载波信号相乘的正弦波信号，其频率和幅度决定了最终输出信号的功率和质量。设计时需要考虑期望的输出频率、电压幅值、总谐波失真（THD）以及效率等因素。

5.3.2 调制信号生成的策略和方法
生成调制信号通常涉及将正弦波与载波信号进行比较，以确定开关设备的通断状态。这可以通过模拟电路实现，也可以通过软件中的算法来完成。软件方法提供了更高的灵活性和精确控制能力。一个简单的策略是使用查找表中的正弦波数据点与载波信号的方波进行比较，以确定逆变器的开关动作。调制信号的生成策略也应考虑实时性能，确保能够实时地响应负载变化和其他运行条件。

// 示例：SPWM调制信号生成的伪代码
for (int i = 0; i < carrierWaveLength; i++) {
    // carrierWaveLength: 载波周期长度
    for (int j = 0; j < modulationWaveLength; j++) {
        // modulationWaveLength: 调制波周期长度
        if (carrierWave[i] > modulationWave[j]) {
            // 当载波的当前值大于调制波值时，输出高电平
            outputPWMSignal HIGH;
        } else {
            // 否则，输出低电平
            outputPWMSignal LOW;
        }
    }
}
AI写代码
c
运行

此伪代码展示了一个非常基础的SPWM信号生成逻辑，其中通过比较载波信号和调制信号的值来生成PWM输出信号。

表格、流程图等元素的展示将根据后文的需要来合理安排，以确保内容的完整性和清晰度。

6. 源代码分析与SPWM算法理解
6.1 源代码结构分析
6.1.1 SPWM程序的模块划分
在深入分析SPWM源代码之前，了解其模块划分对理解整个程序的架构至关重要。一个典型的SPWM程序可以划分为几个核心模块，包括三角波生成模块、正弦波参考模块、比较器模块、脉冲生成模块和输出模块。这样的模块化设计不仅有助于提高代码的可读性，还有利于后续的维护和功能扩展。

每个模块都扮演着特定的角色，例如三角波生成模块负责创建连续的三角波信号，正弦波参考模块则生成与所需输出频率相对应的正弦波。比较器模块将正弦波与三角波进行比较，根据比较结果产生PWM信号，脉冲生成模块根据PWM信号控制开关动作，输出模块则负责将最终的控制信号传递到电力电子装置中。

6.1.2 各模块间的交互关系
模块之间的交互是程序能够正常运行的关键。三角波生成模块向比较器提供参照信号，正弦波参考模块提供调制信号。比较器模块是核心，它不断地比较这两个信号，并产生相应的控制逻辑给脉冲生成模块。脉冲生成模块根据这个逻辑输出控制信号，而输出模块则将这些信号应用到逆变器或者电机驱动器上。

了解模块间的交互关系有助于定位问题和优化程序。例如，如果发现输出波形的畸变，可能需要检查正弦波参考模块和三角波生成模块的同步情况。这些模块间的交互逻辑通常在程序的主循环中实现，通过数据结构和函数调用来传递信息。

6.2 SPWM算法的核心原理
6.2.1 算法的数学模型
SPWM算法的数学模型涉及到正弦波与三角波的比较，其核心思想是利用三角波的线性特性来近似模拟正弦波。算法利用正弦波的瞬时值与三角波的瞬时值进行比较，通过比较结果控制开关器件的导通与关断，从而得到一系列宽度可变的脉冲序列。

具体来说，SPWM算法的数学模型可以表达为：

V(t) = A * sin(2 * π * f * t)
AI写代码
其中， V(t) 是时刻 t 的正弦波电压值， A 是正弦波的振幅， f 是正弦波的频率。算法通过实时计算 V(t) 来生成调制波，与三角波 T(t) 进行比较：

T(t) = 4 * A / π * (t / T - floor(t / T + 1/2))
AI写代码
其中， T(t) 是时刻 t 的三角波电压值， T 是三角波的周期， floor 是向下取整函数。通过比较这两个函数可以产生PWM信号。

外延：

T(t) = 4 * A / π * (t / T - floor(t / T + 1/2)) 是三角波函数的表达式，其周期为 T，幅度为 A。该表达式通过傅里叶级数展开法实现三角波生成，具体分析如下：

表达式解析

该表达式属于周期函数，周期为 T。通过向下取整函数 floor(t / T + 1/2) 实现相位偏移，确保波形在每个周期内从 0 平滑过渡到 A。系数 4/π 是傅里叶级数的归一化常数，用于调整波形幅度。 ‌12

波形特性

1. ‌幅度与周期‌
   当 t 在 [0, T] 范围内时，函数值从 0 线性增加到 A，周期结束后回到 0。
2. ‌对称性‌
   波形在每个周期的上升沿和下降沿对称，符合三角波的典型特征。 ‌12
3. ‌数学推导‌
   该表达式可通过积分法从正弦波推导而来，满足狄利克雷条件，因此傅里叶级数展开收敛。 ‌1

应用场景

该函数常用于电子信号处理、通信系统和教学模拟，通过调整参数可生成不同频率和幅度的三角波信号。 ‌

6.2.2 算法的具体实现步骤
SPWM算法的实现步骤如下：

初始化控制参数，包括频率、振幅、载波频率等。
设置定时器中断，以固定频率周期性地执行控制任务。
在中断服务程序中，计算正弦波参考信号的当前值。
获取三角波的当前值。
通过比较正弦波和三角波的当前值，决定输出控制信号的状态。
更新输出状态，驱动逆变器或电机驱动器。
重复以上步骤，直至完成整个周期的控制。
6.3 源代码的详细解读
6.3.1 代码实现的关键代码段
考虑以下关键代码段的实现：

// 三角波生成函数
void generateTriangleWave() {
    static float triangleWave = 0.0f;
    static int direction = 1;

    if (direction) {
        triangleWave += TRIANGLE_STEP;
        if (triangleWave >= 1.0f) direction = -1;
    } else {
        triangleWave -= TRIANGLE_STEP;
        if (triangleWave <= -1.0f) direction = 1;
    }

    // Update global variable
    g_triangleWaveValue = triangleWave;
}

// 比较器函数
int compareSineTriangle() {
    float sineValue = getSinewaveValue();
    float triangleValue = g_triangleWaveValue;

    if (sineValue > triangleValue) {
        return 1; // 开关开
    } else {
        return 0; // 开关关
    }
}

// 输出控制信号函数
void controlOutput() {
    static int outputState = 0;

    int compareResult = compareSineTriangle();
    outputState = compareResult;

    // 更新PWM输出
    updatePWMOutput(outputState);
}
AI写代码
c
运行

在这段代码中， generateTriangleWave 函数负责生成三角波信号， compareSineTriangle 函数则进行信号的比较， controlOutput 函数根据比较结果控制输出。

6.3.2 代码优化与性能提升策略
代码优化可以从多个方面进行，包括算法优化、内存管理、执行效率和代码可维护性。例如，可以对三角波的生成方式进行优化，避免使用静态变量，以减少多线程环境下的潜在问题。

此外，可以采用查找表的方式预先计算正弦波的值，以减少实时计算的负担。在中断服务程序中，减少不必要的计算和条件判断，可以显著提高代码的执行效率。

在代码可维护性方面，可以增加注释，使用更清晰的变量命名和模块化设计，以及遵循编码规范来提高代码质量。通过持续的重构和测试，确保代码的健壮性和系统的稳定性。

以上即为源代码的深入分析与SPWM算法理解。通过掌握这些内容，不仅可以更好地应用SPWM技术，还可以在此基础上进行创新和优化，以适应不断变化的技术需求。

本文还有配套的精品资源，点击获取

简介：正弦脉宽调制（SPWM）技术是电力电子逆变器高效运行的关键，广泛应用于太阳能发电、电动车和UPS等领域。本文介绍的SPWM程序不仅是一个实践工具，也是一份深入理解SPWM工作原理的学习材料，提供逆变器开发的宝贵参考平台。用户可以调整关键参数，如开关频率、调制指数及死区时间，以优化逆变器性能。程序包含多个模块，如频率生成、载波信号生成和调制信号生成，以及详细的源代码，帮助用户加深对SPWM算法的理解，并提高逆变器设计能力。

————————————————

                            版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

原文链接：https://blog.csdn.net/weixin_42584507/article/details/149590127

微电网模拟系统方案分享

内容概述
本文主要从系统分析、硬件设计、程序设计和实验测试四个方面阐述“三相SPWM逆变电路的设计”。开始概述逆变器基本概念原理和SPWM控制技术，硬件设计介绍本次设计系的统结构框图，简要说明了单片机的选型、半桥驱动电路等，软件设计主要说明本设计的程序流程图；实验部分通过对设计电路的测试，说明试验结果。

系统分析
逆变器的基本概念与工作原理
正弦波逆变器的电路构成

如图所示，本电路由两部分组成,将交流转化为直流的这个部分属于整流,整流器的作用是把交流电转化为直流电，这个过程可以是不可控的，也可以是可控的，这部分采用不可控的二极管将交流变成直流。整流之后采用用电容进行滤波,滤波器的作用是将波动的直流量过滤成平展稳定的直流量,整个过程无论是从结构上还是性能上都能满足实验要要。最后直流变交流的部分为逆变部分,逆变器的作用是将直流电转化为交流电经过电感滤波后然后供给负载,这里的LC滤波是为了滤除高次谐波，得到到正弦波，而逆变器因为它输出的电压和频率与输入的交流电源无关所以为称为无源逆变器，它是正弦波逆变电路的核心，这里采用采用三相桥式逆变电路,用PWM控制调节输出电压及频率的大小。

常用的逆变器调压方法：
可控整流器调压：通过负载对电压的要求，使用可控的整流器来完成对逆变器输出电压的调节。
直流斩波器调压：在确定逆变器的电源侧有较高功率的情况下，通过不可控整流器可以 在直流环节中通过设置改变直流斩波器来进行对电压的调节。
逆变器自身调压：在采用不可控整流器的前提下逆变器能用自身的电子开关进行斩波控制，这样就可以得到脉冲列，通过改变输出电压脉冲列的脉冲宽度，就可达对输出的电压进行调节，这种方法被称为脉宽调制（PWM）。

逆变器的基本类型
如果是直流输入端滤波器，那么它可以分为两种，分别是电流型和电压型，其中电流型逆变器它的中间部分采用的是大电感进行滤波，这样的输入电流的特点是具有阻抗大电流平，就仿佛似电流源，而电压型逆变器的中间部分则采用大电容进行滤波，这样的逆变器的输入电压的特点是阻抗小且电压平直，就仿佛电压源。而如果按电子开关的频率进行区别则同样可分为 两种分别是120°的导电型逆变器和180°的导电型逆变器。

PWM控制技术
PWM控制技术翻译过来就是脉宽调制技术，它是原理是假如有一系列的脉冲想要变成需要的波形，那么就可以通过等效法对脉冲的宽度进行改变来等效着获得需要的波形，波形包含形状和幅值，这种控制的想法来源于于通信技术。随着全控型器件的飞速发展可以十分轻松的把PWM控制技术实现，而且这种PWM控制技术在电力电子类方面的用处非常大且极其普遍，各种电力电子装置通过使用它而在性能方面得到了极大的改变，所以它在电力电子技术的整个历史拥有着举足轻重的地位，而PWM控制技术能在电力电子技术中拥有这种举足轻重的地位主要还是因为它在逆变电路中被完美的应用了，直到目前为止PWM控制技术被普遍采用与各式各样的逆变电路。

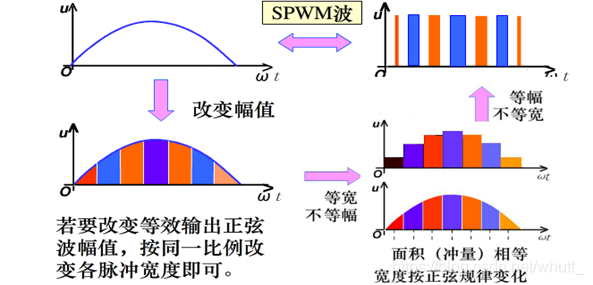

PWM控制技术的面积等效方法
PWM控制技术的理论基础就是面积等效法，而面积等效法的核心思想就是假如把一系列具有相同冲量但是形状不一的窄脉冲施加在一个具有惯性的环节上，那么它们的效果就基本上是一样的，在这里相同的冲量其实就是相同的面积如图2.3.1。

2.3.1正弦波正半周的等效PWM波图
在正弦波的负半周上使用等面积法依旧可得到PWM波形，所以在一个完的整周期内正弦波的等效PWM波如图2.3.2所示。

2.3.2单极性调制等效正弦波的SPWM波图

目前还有一种被采用更多的等效方式，用的也是等面积发如图2.3.3所示。

2.3.3双极性调制等效正弦波的SPWM波图

基于PWM控制技术的逆变电路
至今为止PWM控制技术已被运用到了大多数的逆变电路之中，这种逆变电路既有电流型又电压型而后者被用到的更多。有两种方法法可以获得PWM波形，它们分别是通过计算获得和通过调制获得，其中前者是根据正弦波的一系列数据进行精确计算得出每个脉冲的宽度和他们之间的间隔，以此来操控开关器件的通断来得到PWM波形；而后者是把调制信号的比作想要输出的波形，通过对信号进行调制来得到想要的PWM波形。

双极性PWM调制技术
按一定方法对电压的输出脉冲列里面的各脉冲宽度进行改变从而使得使电压的输出脉冲列在周期内的时间相对于均值按正弦的规律变化，这就是SPWM，这种技术把等腰三角波电压当做载波信号，而调制信号则用正弦波电压，最后把这两种信号进行比对，以此来确定每个分段的矩形脉冲的宽度。
因为三角波和正弦波的区别主要源于它们的极性是不一样的，所以可以把SPWM分为单极性和双极性的，在这次设计中采用的三相桥式逆变电路，这种逆变电路两种调试方式都可以使用，在这里采用了双极性PWM调制技术的方法，它的原理如图2.3.4所示。

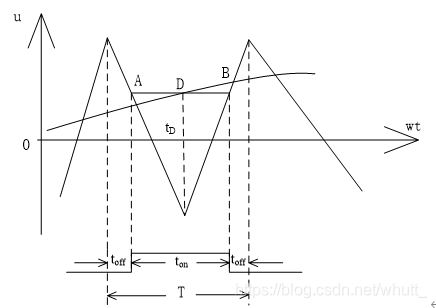

2.3.3双极性PWM原理
在采用双极性PWM调制技术时候,把信号波用这种方法得到的交流正弦输出波替代同时把载波用三角波替代,将这二者进行对比，各开关的通断在这两种波的交点时刻进行改变，由此可以看出在信号波的一个周期内,无论是载波还是调制来的输出波形都是正负皆有,所以它其输出波形具有±Ud两种电平，把信号波和载波分别用ur和uc来表示，当信号波大于载波的时刻,同时施加开通和关断信号，其中开通信号给V1和V4关断信号给V2和V3,此时如果io是大于零的那么V1和V4开通反之则是VD1和VD4开通,但是它们的电压输出都是uo等于Ud。同理当载波大于信号波的时候,那么用同样的方法可以得到V2和V3或着VD2和VD3开通的结果,不同的是它们的电压输出却是uo等于负的Ud。

SPWM逆变器的工作原理
SPWM逆变器的主题思路就是有一个逆变器，希望它输出的电压波形是正弦的，因为至今为止以现在的技术造出的可以改变频率和电压的逆变器无法像正弦波逆变器那样的小体积大功率且输出波形光滑。
现在的SPWM逆变器都采用的是等效原理实现的，即让逆变器输出的波形是一系列的和正弦波一样效果的虽不等宽但等幅的矩阵脉冲波形，它的主题思想方法就是等面积法。

硬件设计
本正弦波逆变器主要用的是SPWM控制技术，整体的电路具有简单的结构而且在机械特性方面也表现良好同时价格也比较低廉，这样的设计能完美达到题目的需求并且已经在各种相关的行业里被普遍采用。

总体原理图

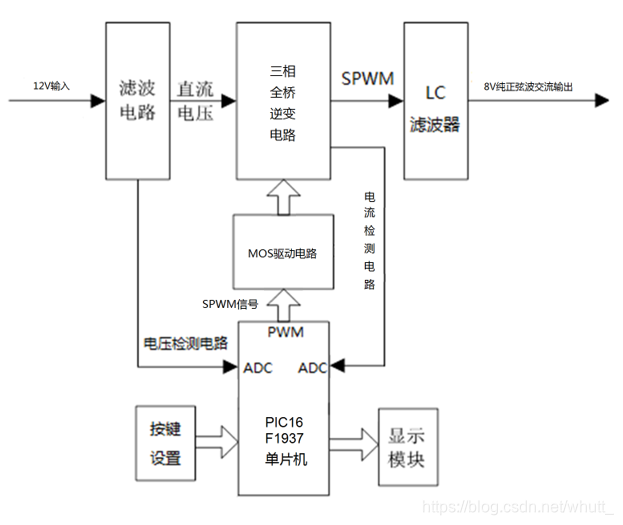

本系统主要采用的硬件滤波电路、三相全桥逆变电路、LC滤波器、单片机、按键设置电路、显示模块、电压检测电流，电流检测电路以及一些外围电路，具体系统框图如图3.1所示。

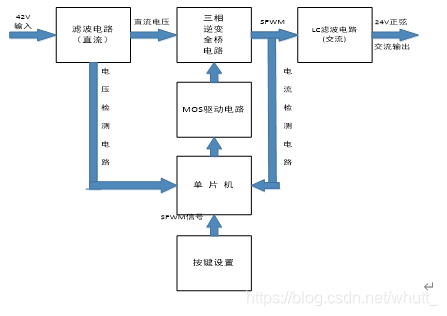

3.1系统框图

电路原理图

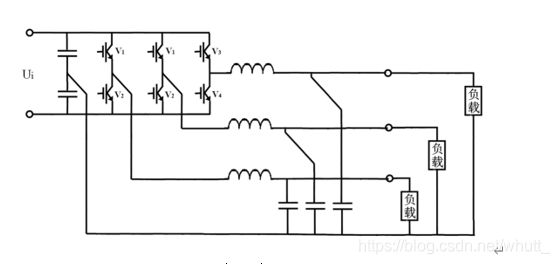

3.2主回路原理图
从图3.2中可以看出，直流电输入后，先通过2个电容串联构成的滤波电路，得到输入电压的一半作为中点电位，作为三相输出的参考地。在逆变的部分采用了6个金属氧化物半导体管（即MOS管）组成了一个三相桥式逆变电路，最后使用用双极性的调制方式进行调制，输出的SPWM波形过经电感、电容组成的LC滤波器滤除高次谐波，最后在负载就能获得三相的纯正弦波交流电压输出。

单片机的选择
本设计所采用的单片机是STC15F2K60S2，它能使系统的到充分的实现，内部自带高精度（0.4%）内部振荡器，它还拥有38个I/O口，该单片机内置上电复位电路，有8路10位ADC模数转换、每个I/O能设置成输入输出模式，并且具有具有3路PWM输出，通过软硬件设计，实现多功能的电机控制。且性价比高，抗静电，抗干扰，低功耗，低成本。

滤波电路
滤波电路的作用是把直流电压过滤，过滤掉其中不平整的脉动，这样的目的是确保之后的电路环节能得到优秀质量的电压或电流，本电路的滤波电路部分采用的是电容滤波电路。虽然从理论上来讲只要电容值越大那么过滤的效果就越好，但是出于对实际的考虑无论结构上还是价值上都不能这样，所以要计算电容的实际大小。
通过2个电容串联构成的滤波电路，得到输入电压的一半作为中点电位，作为三相输出的参考地。

场效应管的选择
如图3.3所示的三相全桥电路，其电路中需要用到6个场效应管，电路的A端和B端都要与用电器连接。由于是市电接入所以要选用拥有足够大耐压值的场效应管，本设计选用540场效应管即33A 110V的场效应管，这种场效应管无论是从耐压方面考虑还是从通断时间方面考虑都能满足设计的要求。

驱动电路的选择
方案一： 基于三极管等元件组成的驱动电路，这种驱动电路的好处是价格便宜且结构简单，但是本设计的要求的驱动电路必须高于电源电压的电路，所以如果选择这种驱动电路就需要再为它增加一个驱动电源，这无疑增加了设计的难度。

3.4三极管分立元件驱动电路

方案二： 半桥式驱动电路，本全桥驱动电路采用IR2104作为它的驱动芯片，该芯片的优点是结构简单性能可靠并且能即大的提升电路的稳定性且降低了设计难度。该芯片采用被动式泵荷升压原理。上电时，电源流过快恢复二极管D向电容C充电，C上的端电压很快升至接近Vcc，这时如果下管导通，C负级被拉低，形成充电回路，会很快充电至接近Vcc，当PWM波形翻转时，芯片输出反向电平，下管截止，上管导通，C负极电位被抬高到接近电源电压，水涨船高，C正极电位这时已超过Vcc电源电压。因有D的存在，该电压不会向电源倒流，C此时开始向芯片内部的高压侧悬浮驱动电路供电，C上的端电压被充至高于电源高压的Vcc，只要上下管一直轮流导通和截止，C就会不断向高压侧悬浮驱动电路供电，使上管打开的时候，高压侧悬浮驱动电路电压一直大于上管的S极。采用该芯片降低了整体电路的设计难道，只要电容C选择恰当，该电路运行稳定。

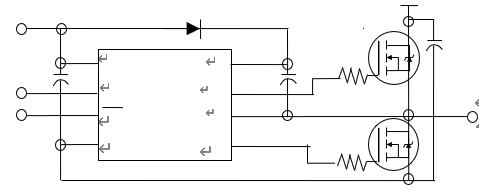

3.4基于IR2104的半桥驱动电路

因为本设计的要求是简单的结构和稳定的电路，无疑第二种方法最能达到要求，所以就选择方案二。
逆变器工作模式的控制策略
本设计共有两组逆变器，通过按键切换电路的工作模式，具体流程如下图所示。

图二 逆变器工作流程图

程序设计
程序选择说明
要完成本正弦波逆变器的设计除了硬件方面的设计还需要进行开软件的设计，为了实现单片机的各种功能，软件程序的编制是不可缺少的。对于本系统的软件编程主要有两种编程语言，分别是汇编和C语言。汇编语言的优点是运行速度快但它也存在但难编程和难调试的缺点，而作为准高级语言的C语言却具有良好的可读性，并且调制过程调试简单明了还有很好的移植性好，所以本系统采用C语言来编写程序，MPLAB IDE v8.83作为集成开发环境。

SPWM的分析与计算
自然取样法的主要问题是SPWM波形每一个脉冲的起始和结束时刻t_A和t_B对三角载波的中心线不对称，因而求解困难，工程长实用的方法要求计算简单，误差不是很大，因此对自然取样法进行一些近似的处理，得出了各种规则采样方法。
规则采样法式波形发生器通过编程方法实现的几种方式之一，这种方式PWM波产生的谐波小，在三相异步电动机变频调速系统中，通常采用此种方法。
在三角波的一个周期内，只利用三角波的一个峰值点所对应的正弦函数求值的脉冲以三角波的峰值点对称，因此这种采样法称规则采样法，如图一所示。

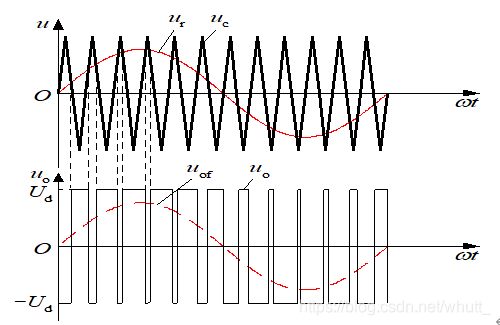

图一生成SPWM波的规则采样
若以单位量1代表三角载波的幅值Uc，则正弦波的幅值Um就是调制度m，m=U_m/U_c ，再由图1几何关系可知：
脉宽时间：T_on=T_a/2[1+Msin（2πK/N）]
间隙时间：T_off=1/2（T_c-T_on）
根据脉宽时间计算公式，如果一个周期内有N个矩形波，载波比N=f_c/f_m ，则 第i个矩形波的占空比：
D_i=1/2[1+m（sin（i*2π/N））]
可见，在已知载波周期Tc、正弦波电压Um或m以及每个特定时刻的函数值，便可以计算出第i个脉宽时间和间隙时间

SPWM查表
根据正弦波的一系列数据进行精确计算得出每个脉冲的宽度和他们之间的间隔，以此来操控开关器件的通断来得到PWM波形。
SPWM算法按照规律采用法需要按相同角度步进将正弦波分成等分，本设计将一个正弦波平均分成分成300等分，计算余弦数值得到一系列数据，并将数据做成程序列表，存储进单片机的ROM里面。
uchar code pwm[]={
127,124,122,119,116,114,111,108,106,103,100,98,95,93,90,87,85,82,80,77,75,73,70,68,65,63,61,58,56,54,52,50,47,45,43,41,39,37,36,34,32,30,28,27,25,23,22,20,19,18,16,15,14,12,11,10,9,8,7,6,5,4,4,3,2,2,1,1,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,1,1,2,2,3,4,4,5,4,7,8,9,10,11,12,14,15,16,18,19,20,22,23,25,27,28,30,32,34,36,37,39,41,43,45,47,50,52,54,56,58,61,63,65,68,70,73,75,77,80,82,85,87,90,93,95,98,100,103,106,108,111,114,116,119,122,124,127,130,132,135,138,140,143,146,148,151,154,156,159,161,164,167,169,172,174,177,179,181,184,186,189,191,193,196,198,200,202,204,207,209,211,213,215,217,218,220,222,224,226,227,229,231,232,234,235,236,238,239,240,242,243,244,245,246,247,248,249,250,250,251,252,252,253,253,254,254,254,255,255,255,255,255,255,255,255,255,254,254,254,253,253,252,252,251,250,250,249,248,247,246,245,244,243,242,240,239,238,236,235,234,232,231,229,227,226,224,222,220,218,217,215,213,211,209,207,204,202,200,198,196,193,191,189,186,184,181,179,177,174,172,169,167,164,161,159,156,154,151,148,146,143,140,138,135,132,130,127}; // 反正弦变化
要使得其输出三个相位，相移120°的正弦波形的话，那么三个波形的起始位就得相距离0,n/31,n/32,也就是0，100，200.

主程序流程
主程序里面是状态位，4个状态。
状态1：模块1关，模块2关
状态2：模块1开，模块2关
状态3：模块1关，模块2关
状态4：模块1开，模块2开
调回状态1

定时器中断程序
在定时器中断程序中，通过查表的方式，得到一个单极性SPWM波形。
具体而言，是设定好50HZ输出正弦波输出频率，一个正弦波分辨率为300，这300个数据对应的是一个正弦波中的SPWM的占空比。那么每个占空比保持的时间是（1/50/300）66.666us。
那么定时器我们设置为每66.666us进入一次中断，每进来一次就将此时对应的数组里面的数据赋给硬件PWM，给半桥输入SPWM控制信号，当次数超过299次后，数组又回到最开始，三个半桥都如此执行（只是起始数不一样，也就是0，100，200.）。这样循环往复，就得到一个3个完整，相移120°的SPWM波形。经过LC滤波器后，就得到3个完美的正弦波。

关键程序：
/**********************************************************
函数说明： 定时器0中断
**********************************************************/
void Timer0Interrupt(void) interrupt 1
{
TH0 = 0xFF; //重装定时器初始值高8位
TL0 = 0xBF; //重装定时器初始值低8位
index_1++; //A相位查表数值
index_2++; //B相位查表数值
index_3++; //C相位查表数值
CCAP0H = CCAP0L = pwm[index_1];
CCAP1H = CCAP1L = pwm[index_2];
CCAP2H = CCAP2L = pwm[index_3];
if(index_1>299) index_1=0;
if(index_2>299) index_2=0;
if(index_3>299) index_3=0;
}

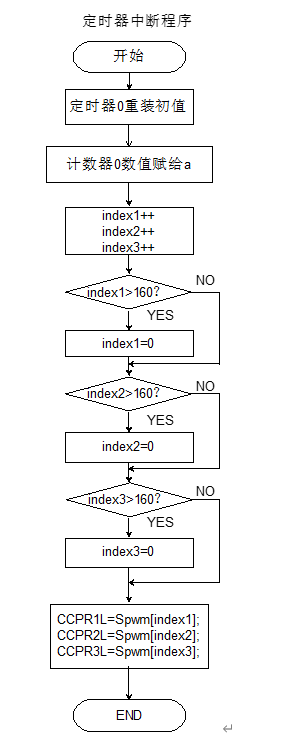

4.2中断流程图

按键程序
按键程序中主要是控制机器的逆变H桥的工作的使能，按第一下，H桥工作，再按下后取反，H桥停止工作。

系统测试
系统仿真

Proteus是世界上著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430等，2010年又增加了Cortex和DSP系列处理器，并持续增加其他系列处理器模型。在编译方面，它也支持IAR、Keil和MATLAB等多种编译器。

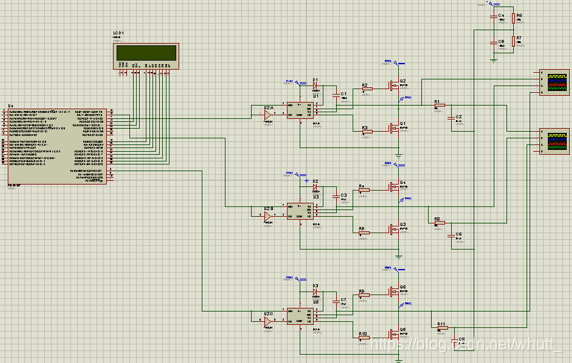

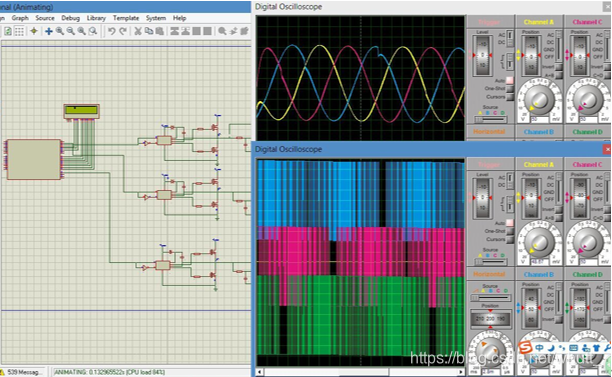

于是做了基于proteus的仿真，如下所示。

由于三相变频的数据量很大，所以导致运行的时候会卡机，导致LC出来的正弦波有些地方有断层，不过这个不重要，仿真只是为了验证电路和程序的可行性。
根据仿真结果，证明这个目前设个设计的电路和程序是可行的。于是根据仿真做出实物作进一步研究。

单片机输出波形测试
测试方法
第一步：将双通道示波器的两个探针接在单片机输出PWM的引脚；
第二步：记录波形数据；
第三步：改变单片机输出SPWM的频率，返回第一步操作，直到调出50HZ的SPWM波测试完。

测试结果
由于三相的板子有3个输出端，而我们实验室只有双通道的示波器，所以只能测试其中的2个通道，得到的SPWM波形如图3所示。将该波形经过LC滤波后出来的波形如图4所示。

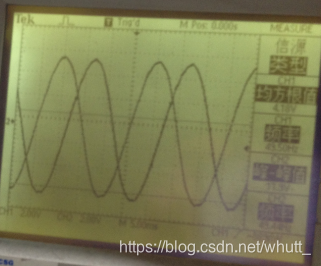

图3 单片机输出的SPWM波

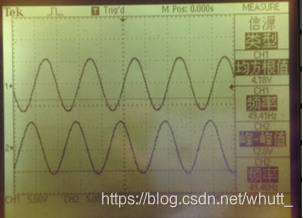

图4 单片机输出的SPWM经过LC滤波后出来的波形

测试结论
通过测试结果可以看出，该逆变器可以输出三相的50HZ的正弦波电流。另外地本系统外接LCD显示及按键，可手动设定电源输出电压频率，并实时显示输出电压、电流、功率和交流电压的效率。同时该系统具有过流保护功能，可以在输出大于2A电流的情况下切断交流输出，大大增加了系统的安全性和稳定性。

总结
结论总结
SPWM逆变电源设计全面阐述了正弦波逆变器的基本结构、驱动原理以及硬件软件的设计。本文所设计的基于PIC单片机的正弦波逆变器具有硬件结构简单、保护功能完善等特点。主要实现了如下功能：
(1)采用STC15F单片机作为控制核心，加强智能控制；
(2)具有安全控制系统，能实现了系统的过流保护、堵转保护；
(3)设计了驱动电路、控制电路的设计，提高系统的可靠性：
(4)系统软件采用模块化设计，为二次开发提供了非常便利的条件。

存在问题
由于时间和能力方面的限制，本文所设计的正弦波逆变器还有进一步改善的方法，使系统具有更好的灵活性和稳定性。
————————————————

                            版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

原文链接：https://blog.csdn.net/whutt_/article/details/104199122
