安装CH340串口驱动后，插上usb没有任何反应？
·
最近找不到线了，就随便找了一根USB线，插上能供电但是没有任何反应（不出端口），我检查驱动安装是正常的。最后才发现我的USB线只是一根充电线，并不是一根数据线。本文介绍一下USB的导线。
USB 线的 4 根主要导线
常见的 USB 2.0 线（就是我们平时用的 Micro-USB、USB-A 这种）内部一般有 4 根线：
| 线序 | 名称 | 颜色（常见） | 功能 |
|---|---|---|---|
| 1 | VCC / 5V | 红色 | 给设备供电（+5V） |
| 2 | D- | 白色 | USB 差分数据信号线 (-) |
| 3 | D+ | 绿色 | USB 差分数据信号线 (+) |
| 4 | GND | 黑色 |
地线（电源负极） |
注：有些线可能颜色不标准，但通常 红=电源正，黑=地，白绿是一对数据线。
关键点
-
充电线：只有红线和黑线（VCC 和 GND），所以能给单片机供电，电脑却识别不到
-
数据线：四根线全接，才能传输 D+/D- 信号，电脑才能识别出 COM 口

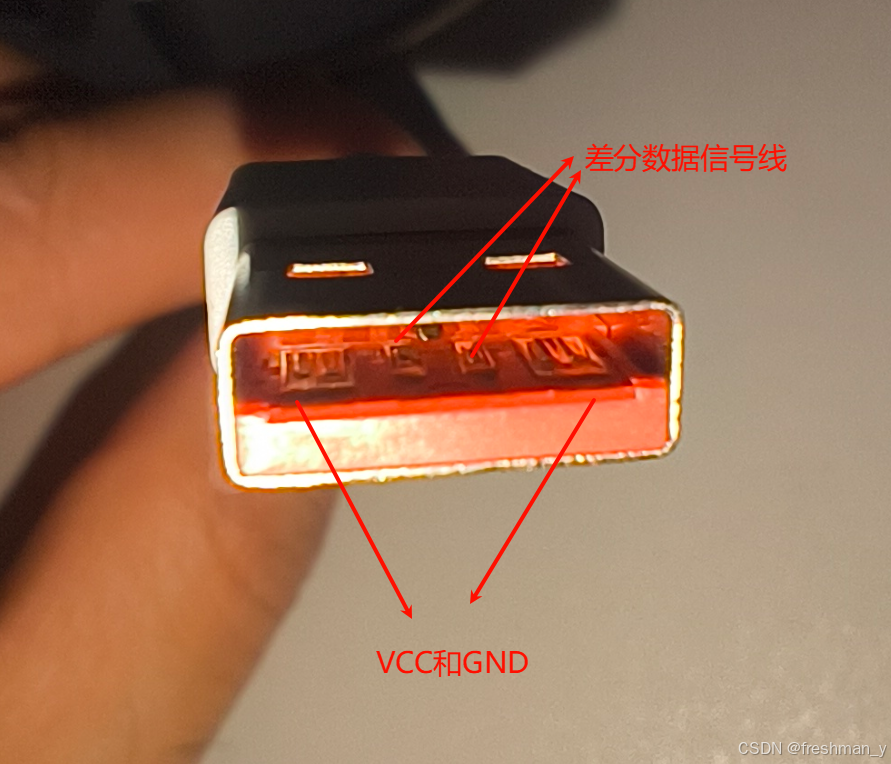

如下图，为数据线。

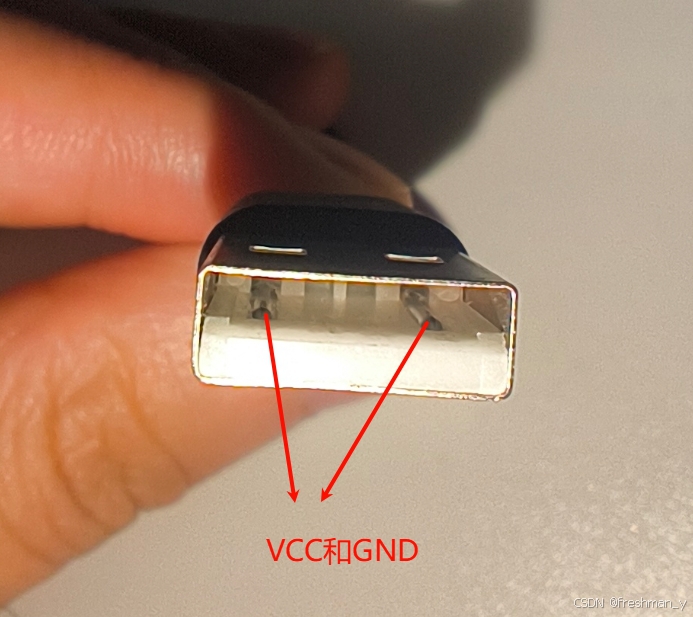

如下图，为充电线。
