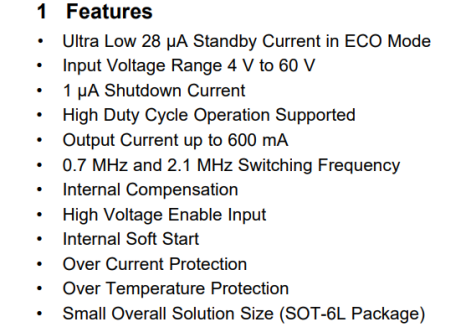

今天来个宽电压输入DCDC降压芯片LMR16006。

4~60V，输出电流有0.6A。

开关频率固定0.7MHz或2.1MHz，这取决于用的芯片版本。

如果是LMR16006X就是0.7MHz，如果是LMR16006Y就是2.1MHz。

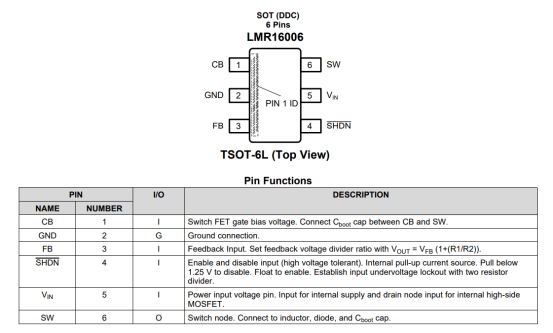

使能引脚标的不是EN了，而是SHDN。

SHDN是关断的意思，上面一条横线表示低电平有效，也就是低电平时候关断，反过来说就是高电平时芯片启用，耐压和VIN一样最高都能到65V（但是我们使用的时候不要超过60V），所以可以直接接到VIN上启动，悬空NC也是默认启用。

参考电压是0.765V。

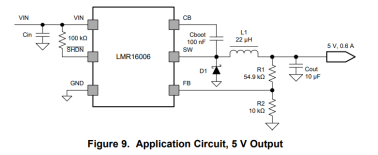

其他元器件直接抄。

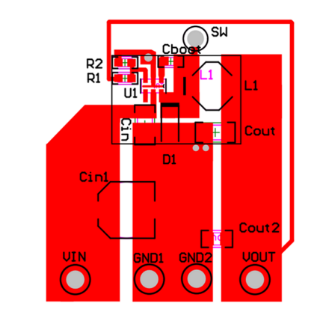

手册里提供的Layout示例如上。

简单来说就是电源线越粗越好，其他元器件摆得越紧凑越好。

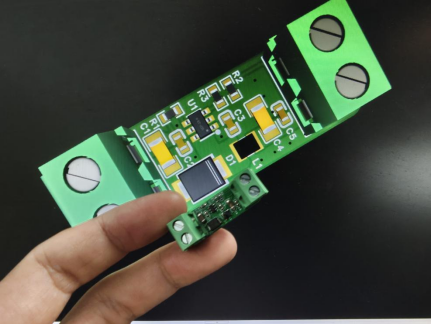

实测效果不错，以后如果用得着的话我会考虑它的。
