Linux PHY驱动注册与调用流程详解

今天来详细拆解一下使用 module_phy_driver() 注册的 PHY 驱动是如何被调用到的整个流程。这个过程可以分为两大阶段：驱动注册 和 驱动调用（匹配与探测）。

1. 驱动调用第一阶段：驱动注册 (模块加载时)

这一阶段发生在你执行 insmod 或 modprobe 加载驱动模块的时候。

1. 宏展开 (module_phy_driver)
   module_phy_driver 是一个定义在 include/linux/phy.h 中的宏，它的目的是简化 PHY 驱动作者的编码工作。它的定义类似于：

   #define module_phy_driver(__phy_drivers) \
       module_driver(__phy_drivers, phy_driver_register, phy_driver_unregister)


   其中 module_driver 是另一个更通用的宏，它会展开成以下代码：

   static int __init phy_driver_mod_init(void)
   {
       return phy_driver_register(&(__phy_drivers));
   }
   module_init(phy_driver_mod_init);

   static void __exit phy_driver_mod_exit(void)
   {
       phy_driver_unregister(&(__phy_drivers));
   }
   module_exit(phy_driver_mod_exit);


   所以，当你写：

   static struct phy_driver my_phy_drv[] = {
       { ... },
   };
   module_phy_driver(my_phy_drv);


   它实际上为你创建了模块的 init 和 exit 函数。

2. 调用 phy_driver_register
   在模块初始化函数 (phy_driver_mod_init) 被调用时，它会调用 phy_driver_register 函数（或循环注册数组中的每个驱动）。这个函数是 PHY 子系统的核心注册函数。

3. 添加到全局链表
   phy_driver_register 函数内部会调用 driver_register，这是 Linux 设备模型的核心函数。这个函数会做几件关键事情：

   • 将 phy_driver 中内嵌的 struct device_driver 对象注册到 Linux 设备模型中。
   • 将这个驱动添加到 PHY 子系统维护的一个全局驱动链表中。

至此，你的 PHY 驱动已经安静地躺在内核的某个全局列表里，等待与它匹配的设备出现。

2. 驱动第二阶段：驱动调用 (匹配与探测)

这一阶段发生在系统启动或热插拔时，当有网络设备（如 MAC）去获取和初始化其 PHY 设备的时候。这个过程要复杂得多，是“驱动调用”的核心。

1. MAC 驱动触发 PHY 查找
   你的以太网 MAC 控制器驱动（例如 drivers/net/ethernet/stmicro/stmmac/stmmac_main.c）在 probe 过程中，会需要配置它的 PHY。它通常会调用 phy_connect 或类似的函数。

2. PHY 子系统查找 PHY 设备
   phy_connect 会引导内核去查找并初始化对应的 PHY 设备。关键函数调用链是：
   phy_connect -> phy_attach -> phy_probe

3. phy_probe：匹配和调用的核心
   phy_probe 函数是整个环节的枢纽，它负责：
   a. 遍历设备树（或 MDIO 总线）创建 phy_device：
   首先，内核需要知道物理上存在什么 PHY 芯片。这是通过读取 PHY 芯片的 PHY ID（两个标准寄存器）来完成的。
   * 如果使用设备树（Device Tree），of_mdiobus_register 会解析设备树节点，创建 phy_device 并设置其 phy_id 和 c45_ids 等字段。
   * 如果是旧式的板级文件，MDIO 总线扫描过程会读取每个可能的地址上的 PHY ID 寄存器，来发现存在的 PHY 设备并创建 phy_device。

   b. 驱动匹配：
   有了代表物理硬件的 phy_device 后，phy_probe 会遍历我们在第一阶段注册到全局链表里的所有 phy_driver。
   对于每一个 phy_driver，它调用 phy_driver_matches 函数来检查是否匹配。匹配的依据优先级如下：
   1. OF 匹配表 （最高优先级）: 如果设备树节点里有 compatible 属性，并且 phy_driver 提供了 of_match_table，内核会使用 of_driver_match_device 来匹配设备树节点的 compatible 和驱动 of_match_table 中的值。
   2. PHY ID 匹配: 如果设备树没有提供 compatible 属性，则回退到传统的 PHY ID 匹配。内核会检查 phy_device->phy_id 和 phy_driver->phy_id，并通过 phy_driver->match_phy_device 函数（如果驱动定义了）或者通过掩码 (phy_id & phy_driver->phy_id_mask) == phy_driver->phy_id 来判断是否匹配。

   c. 调用驱动的 probe 函数：
   一旦找到匹配的 phy_driver，phy_probe 就会调用该驱动结构体中定义的 .probe 函数指针，也就是你编写驱动时填充的 probe 函数。
   c static struct phy_driver my_phy_drv = { .phy_id = MY_PHY_ID, .phy_id_mask = MY_PHY_ID_MASK, .name = "My Awesome PHY", .probe = my_phy_probe, // <--- 这里被调用 .config_init = my_phy_config_init, ... };
   你的 my_phy_probe 函数就此被执行！它负责对 PHY 芯片进行任何必要的初始化配置。

4. 连接与启动
   phy_probe 成功后，控制权返回到 phy_attach 和 phy_connect。phy_connect 最终会调用 phy_start，启动 PHY 的状态机轮询（或中断），PHY 驱动开始正常工作，链接状态改变、数据包收发等功能全部就绪。

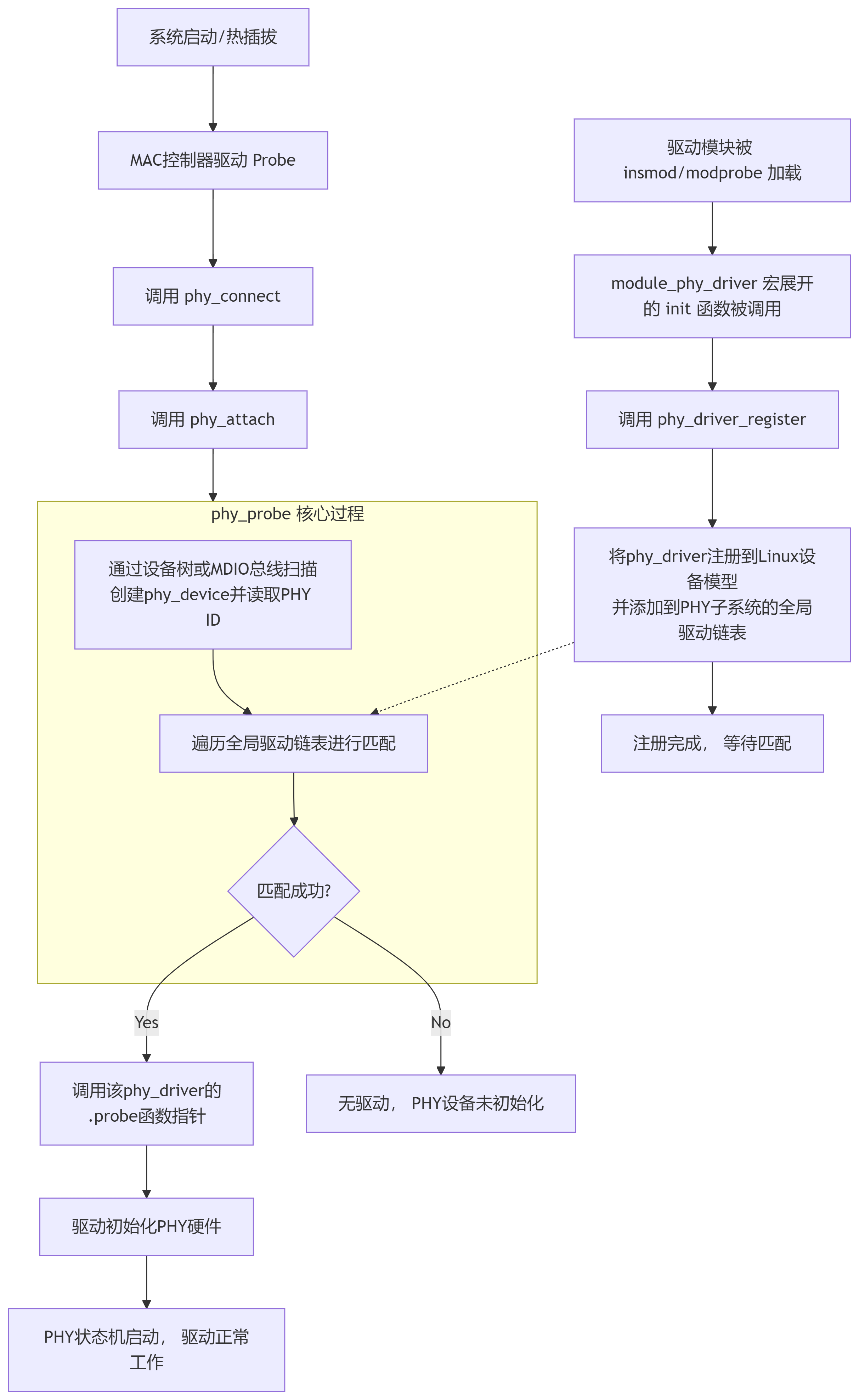

3. 驱动调用总结与流程图

整个调用过程可以概括为：

注册 (insmod):
insmod -> module_init() -> phy_driver_register() -> 驱动被加入全局链表

调用 (系统运行时):
MAC驱动Probe -> phy_connect() -> phy_attach() -> phy_probe() ->

1. 创建phy_device (通过设备树或MDIO扫描)
2. 匹配 (遍历全局驱动链表，用OF或PHY ID匹配)
3. 调用Probe (找到后，调用匹配驱动的 .probe 函数)

希望这个详细的描述能帮助你彻底理解 module_phy_driver() 背后的完整调用流程。

4. OF匹配

设备树（OF）的匹配发生在 PHY 设备探测 (phy_probe) 阶段，并且是匹配流程中的最高优先级。

4.1 匹配时机：在 phy_probe 函数中

具体来说，当内核需要初始化一个 PHY 设备时，会调用 drivers/net/phy/phy_device.c 中的 phy_probe 函数。在这个函数内部，会遍历所有已注册的 phy_driver，并针对每一个驱动调用 phy_driver_matches 函数来判断它是否与当前 phy_device 匹配。

4.2 具体匹配的代码

匹配的核心逻辑位于 drivers/net/phy/phy_device.c 的 phy_driver_matches 函数中。我们来看一下它的代码（基于 Linux 内核 6.x 版本的精简和解释）：

static bool phy_driver_matches(struct phy_device *phydev,
			       struct phy_driver *drv)
{
	// 1. 最高优先级：OF 匹配表 (of_match_table) 匹配
	if (drv->of_match_table) {
		// 调用通用的OF匹配函数，比较设备树节点的'compatible'和驱动of_match_table中的值
		if (of_driver_match_device(phydev->mdio.dev.of_node, drv->mdiodrv.driver))
			return true;
	}

	// 2. 次优先级：ACPI 匹配 (在x86等平台，此处不讨论)
	if (drv->mdiodrv.driver.acpi_match_table) {
		// ... ACPI 匹配逻辑 ...
	}

	// 3. 最低优先级：传统的 PHY ID 匹配
	if (drv->match_phy_device) {
		// 如果驱动提供了自定义的匹配函数，则使用它
		return drv->match_phy_device(phydev);
	} else if (drv->phy_id != 0) {
		// 否则，使用标准的 (phy_id & phy_id_mask) == drv->phy_id 进行匹配
		return (phydev->phy_id & drv->phy_id_mask) == drv->phy_id;
	}

	// 如果没有任何匹配条件，则默认不匹配
	return false;
}

从这个函数可以清晰地看到匹配的优先级顺序：

1. OF 匹配 (of_match_table)
2. ACPI 匹配
3. PHY ID 匹配 (传统方式)

4.3 核心中的核心：of_driver_match_device 函数

phy_driver_matches 函数中的 of_driver_match_device 是执行实际OF匹配的通用内核函数（位于 include/linux/of_device.h）。它的工作很简单：

• 输入：
  • phydev->mdio.dev.of_node：指向代表该PHY设备的设备树节点（struct device_node）的指针。
  • drv->mdiodrv.driver：指向 phy_driver 内嵌的通用 device_driver 结构的指针。
• 过程：它会提取设备树节点的 compatible 属性，然后与 drv->mdiodrv.driver.of_match_table 中定义的 of_device_id 数组进行比对。
• 输出：如果节点的 compatible 属性值与 of_match_table 中的任何一个条目匹配，则返回 true，否则返回 false。

4.4 一个驱动代码示例

一个支持OF匹配的 PHY 驱动会这样定义自己：

static const struct of_device_id my_phy_of_match[] = {
    { .compatible = "vendor,super-phy-1234g" }, // 与设备树中的 compatible 字符串对应
    { .compatible = "vendor,super-phy-5678k" },
    { } // 终止条目
};
MODULE_DEVICE_TABLE(of, my_phy_of_match); // 允许模块通过OF名称自动加载

static struct phy_driver my_phy_drv[] = {
    {
        .phy_id        = MY_PHY_ID,          // 传统ID，用于非OF或回退匹配
        .phy_id_mask   = MY_PHY_ID_MASK,
        .name          = "Vendor Super PHY",
        .of_match_table = my_phy_of_match,   // 关键：指向OF匹配表
        .probe         = my_phy_probe,
        .config_init   = my_phy_config_init,
        .suspend       = my_phy_suspend,
        .resume        = my_phy_resume,
    }
};
module_phy_driver(my_phy_drv);

4.5 OF匹配总结与流程

整个OF匹配的调用链可以总结如下：

所以，OF匹配发生在 phy_probe 过程中，由 phy_driver_matches 函数实现，其核心是调用通用的 of_driver_match_device 函数来比对设备树节点的 compatible 属性和驱动中定义的 of_match_table。
