一、vBIOS的功能与作用

vBIOS，全称为Video BIOS或GPU BIOS，是固化在显卡上一个特定芯片（通常是SPI FlashROM）中的固件程序。它是显卡的“灵魂”和“启动向导”，其核心功能和作用如下：

1）硬件初始化与自检（POST）

• 功能：在GPU服务器/工作站开机加电的一瞬间，主板BIOS/UEFI会首先运行，然后它会调用并执行GPU上的vBIOS。

• 作用：vBIOS负责初始化GPU的核心、显存、显示引擎（Display Engine）、电源管理单元等所有关键部件。它会进行自检（Power-On Self-Test），确保硬件没有致命错误，为加载操作系统驱动程序做好准备。没有vBIOS，GPU就是一块“砖头”，无法被系统识别和使用。

2）提供基本显示输出（Basic Display Output）

• 功能：vBIOS内含一个非常基础的显卡驱动程序（通常遵循VESA标准）。

• 作用：在操作系统（如Windows、Linux）还未加载其专属的、功能强大的GPU驱动程序之前，由vBIOS提供最基本的显示功能。这让用户能在开机看到主板LOGO、进入BIOS设置界面、以及看到操作系统的启动过程。这也是解决显卡驱动问题时能进入“安全模式”的底层保障。

3）硬件信息库（Hardware Information）

• 功能：vBIOS存储了关于该显卡的几乎所有硬件信息。

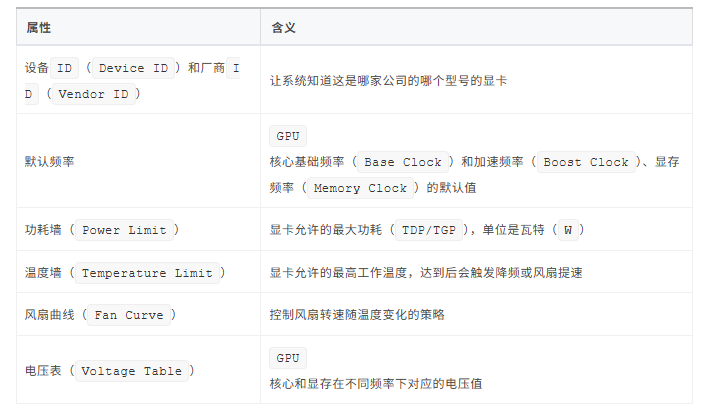

• 作用：操作系统和GPU驱动通过读取vBIOS来识别显卡的“身份”，具体如下：

4）高级功能支持

• UEFI GOP支持：替代传统的Legacy BIOS，实现更快的启动速度、支持安全启动（Secure Boot）以及高分辨率的主板设置界面。

• 多卡技术：为NVIDIA SLI或AMD CrossFire提供底层支持。

• Resizable BAR：允许CPU一次性访问整个GPU显存，提升游戏性能。此功能需要在vBIOS和主板BIOS中同时启用。

二、数据中心/专业级GPUvs. 消费级GPU的vBIOS

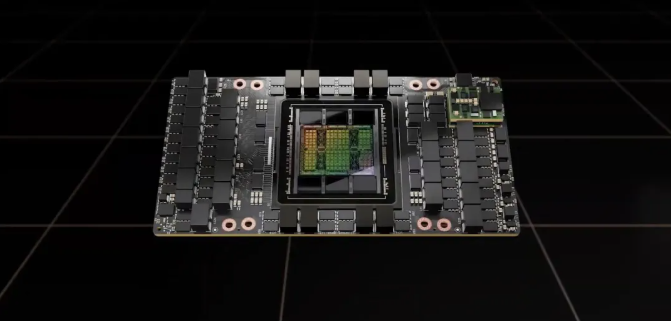

H100、B200这类数据中心/专业级GPU（以下简称专业GPU）与RTX 4090、RTX 5090这类消费级GPU的vBIOS（Video BIOS），在设计哲学、功能侧重和控制粒度上存在显著差异。这主要源于它们截然不同的应用场景和需求。

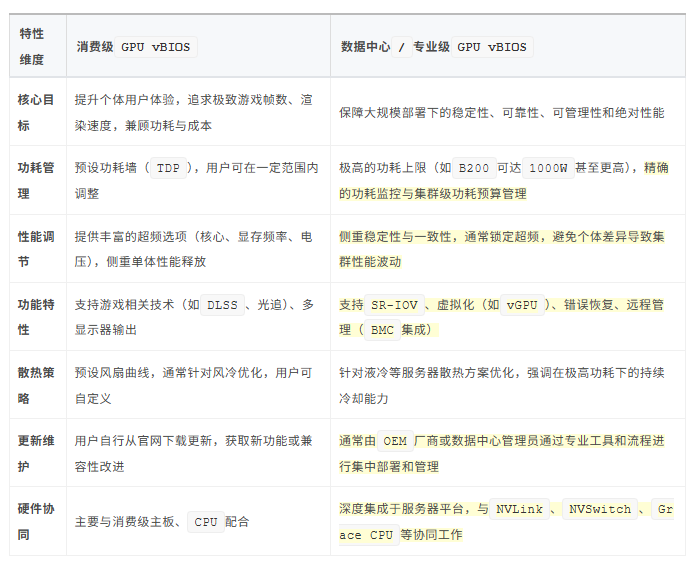

以上表格列出了主要区别，背后的原因更值得关注：

• 应用场景根本不同：RTX 4090主要为个人电脑、工作站服务，追求在游戏、创作中带来极致体验。而H100、B200这类GPU是为数据中心设计的计算引擎，用于AI训练、深度学习、科学计算等任务。它们需要7x24小时不间断稳定运行，任何意外宕机或计算错误都可能造成巨大损失。因此，其vBIOS的可靠性、可管理性和错误恢复能力至关重要。

• 系统集成度差异巨大：消费级GPU相对独立，插上主板即可使用。专业GPU则往往是庞大计算集群的一部分。例如，B200可能与Grace CPU组成GB200超级芯片，并通过NVLink（提供高速互联）和NVSwitch（用于多GPU互连）与其他GPU高速互联。vBIOS需要确保这些复杂硬件协同工作。

• 价值重心不同：消费级GPU的价值很大程度上体现在单卡性能和性价比上。专业GPU的价值则体现在大规模部署的整体效能、稳定性、开发运维效率以及解决复杂问题的能力上。其vBIOS的功能设计也紧紧围绕这些价值点。

三、代工厂（OEM/ODM）如何使用和修改vBIOS

像华硕（ASUS）、微星（MSI）、技嘉（GIGABYTE）、戴尔（Dell）、惠普（HP）这样的公司，他们从NVIDIA或AMD（被称为AIC合作伙伴）购买GPU核心芯片（如AD102, GA104等），然后自己设计PCB、供电、散热，最终做成零售的GPU卡或整机中的GPU卡。

在这个过程中，vBIOS是至关重要的一环，是他们实现产品差异化和稳定性的关键工具。

1、如何“使用”vBIOS

• 获取基础vBIOS：代工厂会从NVIDIA/AMD那里获得一个参考vBIOS（Reference vBIOS）。这个vBIOS是针对公版设计（Reference Design）的，包含了该GPU芯片最基础、最稳定的设置。魔改GPU，也是要基于vBIOS：）

• 刷入vBIOS：在生产线上，通过专门的编程器（烧录器）将vBIOS文件刷写到每张显卡的FlashROM芯片中。

• 验证：刷写完成后，会进行测试，确保显卡能正常点亮并识别到正确的硬件信息。

2、为何要“修改”vBIOS（核心目的）

代工厂绝不会满足于使用公版vBIOS，修改是必然的，主要原因如下：

1）匹配自定义硬件设计（最重要）：

• 供电相数：例如，自家的显卡可能用了16相供电，而公版是14相。vBIOS中的功耗管理需要与之匹配。

• 显存品牌和型号：可能使用了三星、海力士或美光的显存，它们的时序（Timings）可能略有不同，需要调整vBIOS中的显存时序参数以确保稳定。

• 显示输出接口：自定义的PCB可能提供了不同数量或组合的HDMI、DisplayPort接口，需要vBIOS正确初始化它们。

2）实现产品差异化与超频：

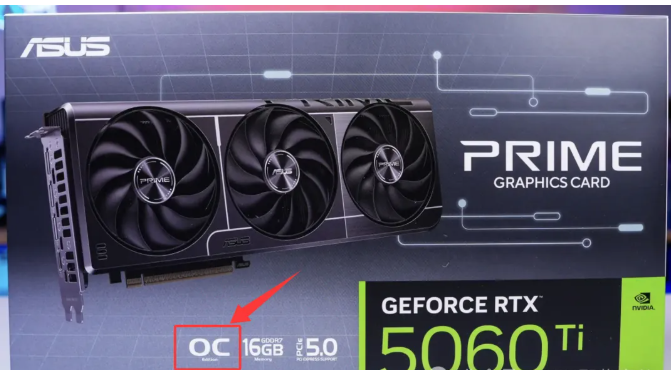

• 提升频率：推出“超频版（OC版）”显卡，直接在vBIOS中预设更高的核心频率和加速频率。

• 提高功耗墙：解锁更高的功耗限制（例如，将公版的350W提升到450W），让GPU能在高负载下维持更高的频率，这是性能差异的关键。

• 调整风扇策略：设计更激进（追求低温）或更安静（追求低噪音）的风扇转速曲线，并写入vBIOS。

3）品牌化与定制化：

• 修改显卡设备名称：例如将 “NVIDIA GeForce RTX 4080” 改为 “ASUS ROG STRIX RTX 4080 OC Edition”。

• 添加自定义LOGO：极少数情况下，可以在vBIOS中添加品牌LOGO，用于极早期的启动阶段显示（现代UEFI GOP通常不显示这个）。

4）修复问题与更新支持：

• 修复硬件Bug：发现早期硬件设计存在缺陷时，有时可以通过更新vBIOS来规避。

• 支持新技术：例如，通过更新vBIOS来为老显卡添加Resizable BAR支持。

3、如何“修改”vBIOS（技术与流程）

这是一个非常专业且具有风险的操作，代工厂有专门的工程师团队负责。

1）工具：

• NVFlash (用于NVIDIA显卡)

• ATIFlash (用于AMD显卡)

这些工具不仅可以刷写，在特定模式下也可以用来提取（Dump）出显卡上的现有vBIOS。所以，如果市场有魔改的GPU，其他代工厂也可以提取魔改GPU的vBIOS。

更底层的是Hex编辑器（如HxD）和vBIOS编辑软件（如GPU-Z用于查看，Maxwell BIOS Tweaker、Polaris BIOS Editor、MorePowerTool (MPT) 等用于修改特定参数）。这些第三方工具通常是由爱好者反向工程开发的，但代工厂有官方渠道从NVIDIA/AMD获得更强大、更底层的修改工具和文档。

2）流程：

• 提取：从一张参考显卡或现有vBIOS文件中提取出基础版本。

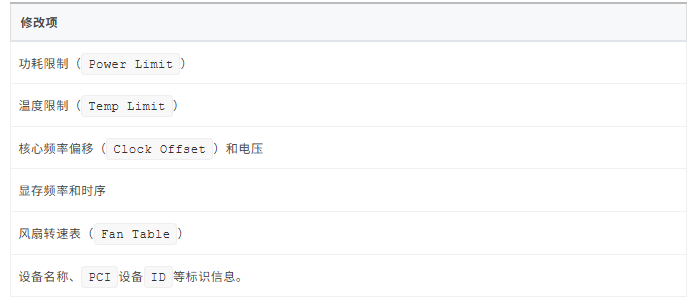

• 修改：使用上述工具，像编辑配置文件一样，修改十六进制代码或直接调整参数滑块。主要修改项包括：

• 验证与测试：将修改后的vBIOS刷写到测试显卡上，进行极其严格的压力测试（如FurMark, 3DMark循环），确保显卡在所有工况下（高负载、低负载、待机）都稳定、温度可控、不会死机或花屏。

• 量产：测试通过后，该vBIOS文件就会被送到工厂，刷写到同型号的所有显卡上。

四、写在最后

1、对于普通用户：

1）不建议自行修改vBIOS。这是一个高风险行为，操作不当极易导致显卡无法启动（变砖），甚至物理损坏（如修改过高电压烧毁核心）。刷写vBIOS失败后的恢复过程也非常麻烦。当然，对于发烧友或骨灰级玩家群体而言，与CPU超频一样，还是有很多玩家愿意刷vBIOS。

2）强烈不建议个人用户尝试修改或刷写专业GPU（如H100、B200）的vBIOS。

• 这些vBIOS与特定的服务器硬件和散热解决方案紧密耦合。擅自修改极易导致硬件损坏（例如， improper的功耗设置可能烧毁芯片）、系统不稳定，且通常会致使官方保修失效。

• 专业GPU的vBIOS更新通常由制造商或经过认证的数据中心技术人员使用专用工具和流程来完成。

2、对于代工厂：修改vBIOS是其核心技术能力之一，是打造品牌差异化产品（如顶级非公版显卡）的基石。他们拥有专业的工具、完整的测试设备和丰富的经验来确保修改后的vBIOS既提升性能又绝对稳定。

总而言之，vBIOS是连接GPU硬件和软件（驱动/操作系统）的桥梁和“宪法”。代工厂通过精心修改这部“宪法”，来驾驭相同的GPU芯片，打造出千差万别、各具特色的显卡产品。
