解决内核模块加载报错：version magic ARMv6与ARMv7不匹配问题

在嵌入式Linux开发中，内核模块加载失败是常见问题，其中“version magic不匹配”尤为典型。近期在开发chrdevbase.ko字符设备模块时，就遇到了模块因架构版本不兼容无法加载的问题，经过多轮排查最终解决，现将完整经验总结如下。

一、问题现象：模块加载时架构版本报错

将编译好的chrdevbase.ko模块拷贝到目标板/lib/modules/4.1.15目录，执行modprobe chrdevbase.ko加载时，终端反复输出以下错误：

chrdevbase: version magic '4.1.15 SMP preempt mod_unload modversions ARMv6 p2v8 ' should be '4.1.15 SMP preempt mod_unload modversions ARMv7 p2v8 '
modprobe: can't load module chrdevbase.ko (chrdevbase.ko): invalid module format

核心矛盾：模块编译为ARMv6架构，而目标系统内核要求ARMv7架构，即使内核版本号均为4.1.15，架构不匹配仍导致加载失败。

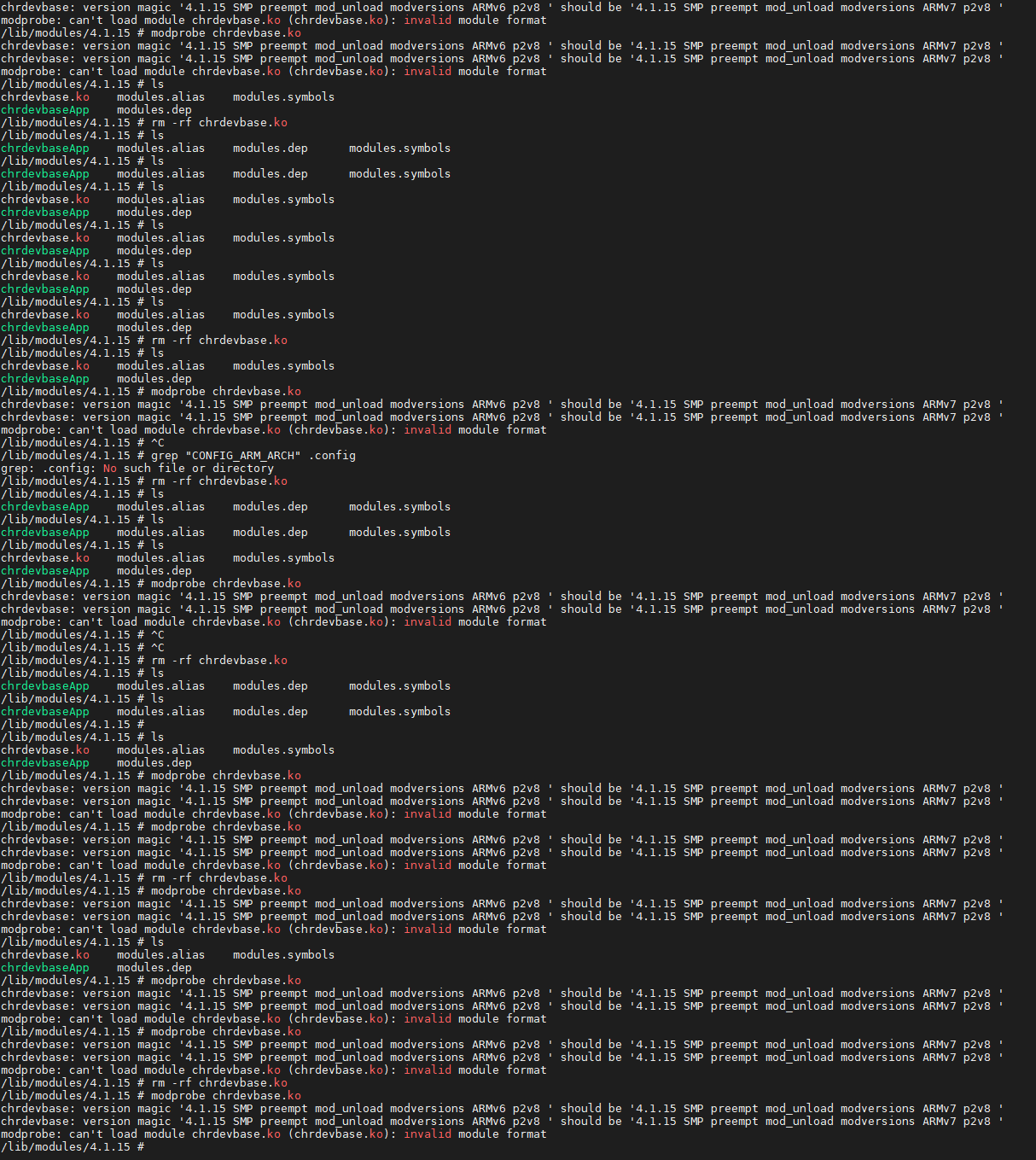

在嵌入式板子尝试了很多：
在嵌入式端尝试的
然后在Ubuntu中尝试：
在这里插入图片描述

二、初期排查：从Makefile与内核配置入手

最初判断是模块编译参数未指定正确架构，围绕“强制指定ARMv7”展开多轮尝试，但均未解决问题，具体过程如下：

1. 优化Makefile：明确交叉编译与架构参数

初始Makefile仅指定了内核路径与模块名称，未明确架构与交叉编译工具链。修改后添加ARMv7相关参数：

KERNELDIR := /home/wheeltec-client/linux/linux-imx-rel_imx_4.1.15_2.1.0_ga_alientek
CURRENT_PATH := $(shell pwd)
obj-m := chrdevbase.o

# 关键：指定ARMv7交叉编译工具链与架构参数
CROSS_COMPILE := arm-linux-gnueabihf-
ARCH := arm
EXTRA_CFLAGS += -march=armv7-a -mtune=cortex-a9  # 适配目标CPU（如i.MX系列常用cortex-a9）

build: kernel_modules
kernel_modules:
	$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) ARCH=$(ARCH) CROSS_COMPILE=$(CROSS_COMPILE) modules
clean:
	$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) ARCH=$(ARCH) CROSS_COMPILE=$(CROSS_COMPILE) clean

重新编译后，模块vermagic仍显示ARMv6，说明参数未真正生效。

2. 检查内核配置：确认ARMv7架构开关

进入内核源码目录，尝试通过配置文件确认架构设置：

# 查看内核配置中ARM架构相关选项
cd $(KERNELDIR)
grep "CONFIG_ARM_ARCH" .config

结果仅显示CONFIG_ARM_ARCH_TIMER=y，未找到CONFIG_ARM_ARCH=7或CONFIG_ARM_ARCH_V7=y的关键配置。进一步通过make menuconfig图形化界面修改：

进入Architecture Selection → ARM architecture version，选择ARMv7
保存配置并重新编译模块，但vermagic仍为ARMv6，问题依旧。

3. 手动修改内核配置文件：强制开启ARMv7

直接编辑内核源码根目录的.config文件，添加以下配置：

CONFIG_ARM_ARCH=7
CONFIG_ARM_ARCH_V7=y
CONFIG_ARM_ARCH_V6K=n

重新编译模块后，架构版本仍未改变。此时意识到：单纯修改模块编译参数或内核配置，无法解决根本问题，可能存在更深层的版本不兼容。

三、关键突破：内核源码版本与目标系统内核不匹配

反复尝试后发现，虽然模块与目标系统的内核版本号均为“4.1.15”，但存在隐性差异：

目标系统运行的内核：实际是通过“A版本内核源码”编译生成（版本细节为4.1.15-g2689732，含git提交号）
编译模块使用的内核源码：是“B版本内核源码”（仅标注4.1.15，无额外版本信息）

两者虽主版本号相同，但内核配置、架构默认参数、编译选项存在差异——A版本内核默认适配ARMv7，而B版本默认适配ARMv6。此时即使在B版本源码中强制指定ARMv7，也无法与A版本内核的vermagic完全匹配。

最终解决方案：！！！更换与目标内核匹配的zImage！！！

找到编译目标系统内核（4.1.15-g2689732）对应的“A版本内核源码”；
使用该源码重新编译内核镜像zImage；
将新编译的zImage烧录到目标板，替换原内核；
基于同一“A版本内核源码”重新编译chrdevbase.ko模块；
再次执行modprobe chrdevbase.ko，模块成功加载，无架构不匹配报错。

在这里插入图片描述

四、总结：内核模块编译的核心原则

此次问题的本质是“内核与模块的编译源头不统一”，而非单纯的架构参数配置问题。从中可提炼出3个关键经验：

1. 内核与模块必须“同源”

编译模块时，必须使用与目标系统运行内核完全一致的内核源码（包括版本号、git提交号、配置文件）；
即使主版本号相同（如均为4.1.15），不同分支、不同提交的源码编译出的内核与模块也可能不兼容。

2. “version magic”是匹配的关键标识

模块的vermagic字段包含内核版本、SMP/preempt配置、架构版本（如ARMv7）等信息，目标内核会严格校验该字段：

可通过modinfo 模块名.ko | grep vermagic查看模块的vermagic；
若与目标内核的vermagic（可通过cat /proc/version_signature查看）不一致，必然加载失败。

3. 优先排查“版本源头”，再调参数

遇到模块加载报错时，排查顺序建议为：

确认模块与内核的源码是否同源；
检查vermagic字段是否完全匹配；
再优化Makefile参数、内核配置等细节。

五、反思：避免类似问题的预防措施

开发时记录内核源码信息：每次编译内核后，保存源码的git提交号、.config配置文件，方便后续编译模块时复用；
统一开发环境：团队内使用相同版本的内核源码与交叉编译工具链，避免版本碎片化；
提前校验版本：编译模块前，先对比目标内核与源码的vermagic模板（内核源码include/generated/utsrelease.h中可查看版本信息），确保一致后再编译。

通过此次问题，深刻体会到嵌入式Linux开发中“版本一致性”的重要性——看似简单的架构不匹配报错，背后可能是内核与模块的“源头差异”，只有抓住这一核心，才能高效解决问题。
