在工业控制、自动化系统和远程数据采集等领域，串行通信协议RS-485和RS-232因其简单可靠而得到广泛应用。然而，许多工程师在设计通信接口时常常忽略一个关键问题：电气隔离。本文将深入探讨为何RS-485必须加装隔离电路，以及RS-232在何种情况下需要隔离。

一、RS-485为何必须加装隔离电路

RS-485标准设计用于长距离、复杂电磁环境下的通信，而这些环境极易产生"地电位差"和"共模干扰"。隔离电路是应对这些问题最有效的手段。

不加隔离电路可能引发的严重后果：

1. 地环路电流（设备烧毁的主要原因）

   当两个通信设备相距较远并分别接入本地电网时，它们的大地参考电位可能不同，电位差可能高达几十甚至上百伏。如果没有隔离，RS-485的GND（信号地）线会试图将两个设备的电势拉平，形成大电流回路。这个电流流经敏感的RS-485收发器芯片，轻则导致数据错误，重则瞬间烧毁接口芯片乃至整个设备。

2. 共模干扰（数据错误的主要原因）

   RS-485通信线通常与电机、变频器等大功率设备共用线缆桥架，会感应到很高的共模噪声电压。虽然RS-485接收器有较强的抗共模干扰能力（典型值-7V至+12V），但工业环境中的噪声很可能超过这个范围，导致接收器无法识别正确的差分信号，产生大量误码甚至通信中断。

3. 雷击与浪涌冲击（系统瘫痪的主要原因）

   户外长距离布线极易引雷或感应雷电浪涌。即使不是直接雷击，感应的巨大浪涌能量也会通过通信线导入设备。没有隔离的情况下，高能量脉冲会直接摧毁RS-485收发器、MCU以及电源，造成灾难性的设备损坏。

不加隔离的实际后果：

• 轻度后果：通信不稳定，数据误码率高，经常中断
• 中度后果：接口芯片烧毁，PCB板线路损坏
• 严重后果：故障沿电路蔓延，导致核心控制器（如MCU、PLC模块）损坏，造成整个系统瘫痪

二、RS-232需要隔离吗？

通常不需要，但特定环境下强烈建议

RS-232通常不需要隔离的原因：

RS-232的设计初衷是短距离（通常<15米）、点对点通信，如连接电脑和外部设备。由于其通信距离短，遇到地电位差和强大共模干扰的概率远低于RS-485。在办公、实验室等"洁净"环境下，通常可以不加隔离。

需要为RS-232加隔离的特定情况：

1. 与远端设备通信时：当RS-232线路需要连接到另一个建筑或不同电网分区下的设备时，可能存在地电位差
2. 工业环境：当RS-232线缆需要经过有大型电机、变频器、继电器等强干扰源的区域时
3. 连接敏感或昂贵设备时：如用电脑的串口调试昂贵的工业控制器，增加隔离可防止意外事故互相烧毁设备
4. 医疗或安全关键设备：隔离是强制要求，用于保证患者和操作人员的安全

三、RS-485与RS-232隔离需求对比

四、实践建议

1. 对于RS-485应用：只要不是在同一实验台的两个开发板之间短距离连接，都应该增加隔离。这是保证系统长期稳定可靠运行的必备措施。

2. 对于RS-232应用：评估使用环境。如果距离很近且环境干净，可以不加隔离。但如果线路要走出机柜、进入工厂车间或连接不同电位的设备，增加隔离是规避风险的最佳策略。

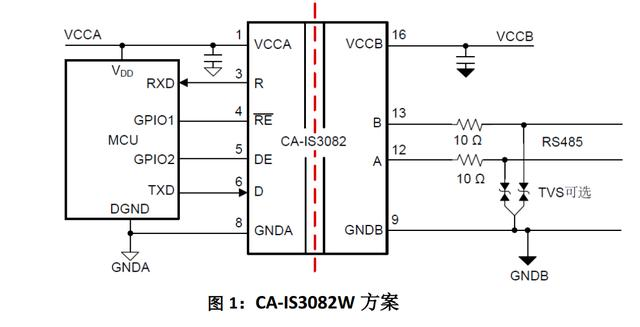

3. 隔离方案选择：常见的隔离方案包括光耦隔离、磁耦隔离和电容隔离。设计时需同时考虑信号隔离和电源隔离，确保隔离的完整性。

结论

电气隔离不是可选的设计附加项，而是工业通信系统中确保可靠性、安全性和长寿命运行的关键要素。对于RS-485系统，隔离几乎是强制要求；对于RS-232系统，则需要根据实际应用环境谨慎评估。在系统设计初期就考虑隔离方案，远比事后处理因未隔离导致的故障更加经济和安全。
