堆区不像全局变量和局部变量总是有指定的内存大小，它是为了在程序运行时动态分配内存而设定的一块区域。

在程序运行时需要一块特定大小的内存空间来使用的时候，那么可以先声明空间大小值，然后在程序运行时会在某个区域里划分指定大小的内存空间出来，这里所说的某个区域就是堆区。

堆内存通常用类似malloc，free的函数来分配内存大小和释放内存。

Malloc函数用来动态分配堆内存空间。成功分配空间后返回分配的内存地址指针。如果申请分配的空间大小大于堆的大小就返回NULL。

Free函数用来释放先前分配的空间(创建堆空间后一定要记得释放)。

动态分配内存的时候由于存在内存指针和内存大小的关系，可能会导致overhead，反复分配和注销空间的话也会发生fragment问题.

实现动态分配内存的方法有很多种，在IAR Compiler里使用最多的是dlmalloc方法。

想要了解更多关于动态分配内存的可以点这里C dynamic memory allocation

看下面的例子

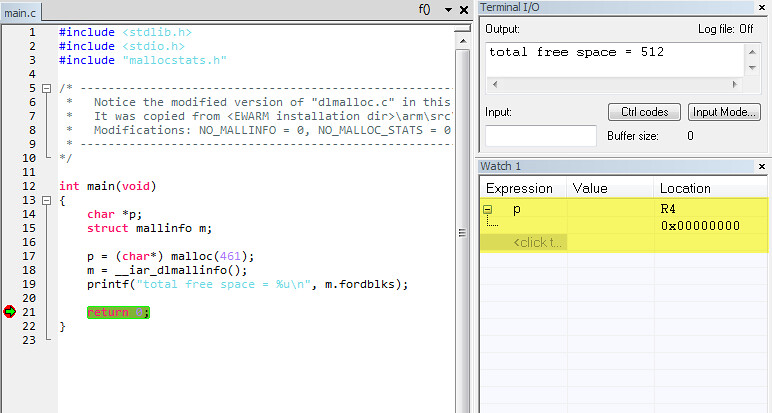

我们设定Heap的大小为512Byte,然后申请分配461byte空间。结果我们可以看到因为无法分配461Byte的空间导致返回NULL.

因为overhead导致最大只能使用460byte空间。

另外，由于overhead的原因，与一次性分配大空间内存相比，分多次来分配小一点内存空间，反而使我们能够使用的总内存空间更少。

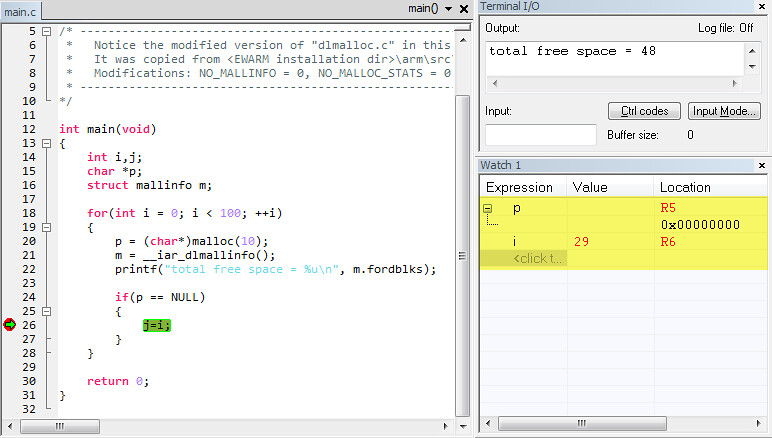

下面的例子是每次分配10byte，结果第30次的时候就无法再分配内存了。计算一下总共也只分配了290byte。

而在第一个例子里一次性分配大内存空间的时候最多反而可以分配460byte。

综上所说与多次分配小内存相比，一次性分配大内存方式使得能使用的最大heap空间更多。

在写嵌入式程序的时候，不像PC上内存资源丰富，嵌入式板子内存资源有限，必须准确的分配好heap堆的空间大小。然后预测一个程序要使用多少的heap空间，需要分配多大的heap并不是一件容易的事。

IAR EWARM提供能够查询堆使用量的函数。利用提供的函数我们就可以预测程序大概需要多大的heap空间。

下面介绍部分动态分配内存相关的库函数

在使用IAR提供的库函数之前需要进行下面的操作

在项目中添加IAR EWARM安装目录下的​arm\src\lib\dlmalloc.c文件

NO_MALLINFO 设置为 0

NO_MALLOC_STATS设置为0

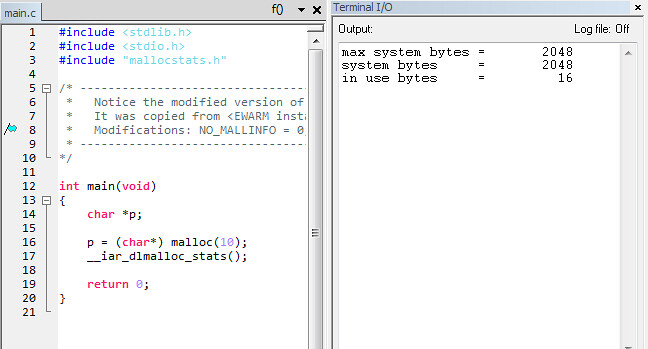

1. __iar_dlmalloc_stats

标准输出(stdout)heap空间总大小以及heap使用量。

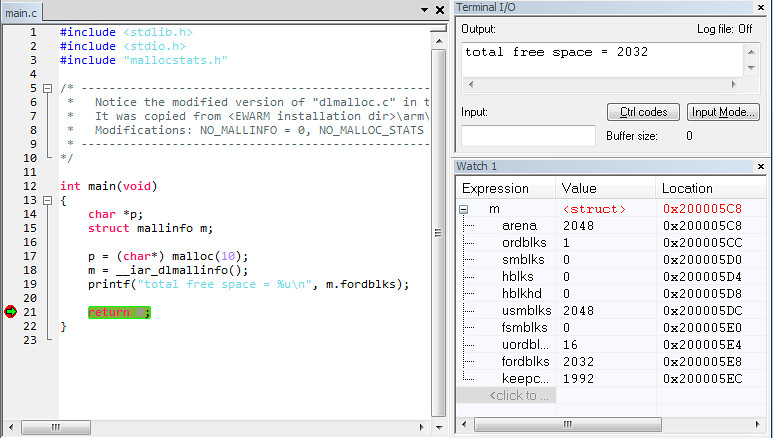

2. __iar_dlmallinfo

返回包含heap大小以及使用情况的结构体。

Mallinfo结构体信息参照下面内容。

struct mallinfo {
    int arena;     // 堆的总大小（包括已用和空闲内存）
    int ordblks;   // 空闲内存块的数量
    int smblks;    // 小内存块的数量（通常为0）
    int hblks;     // 大内存块的数量（通常为0）
    int hblkhd;    // 大内存块占用的空间（通常为0）
    int usmblks;   // 最大连续可用内存块的大小
    int fsmblks;   // 小内存块的总空间（通常为0）
    int uordblks;  // 已分配的内存总量
    int fordblks;  // 空闲内存总量
    int keepcost;  // 可释放的最小内存块大小
};

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

#if !NO_MALLINFO /*   mallinfo()   Returns (by copy) a struct containing various summary statistics:      arena:     current total non-mmapped bytes allocated from system   ordblks:   the number of free chunks   smblks:    always zero.   hblks:     current number of mmapped regions   hblkhd:    total bytes held in mmapped regions   usmblks:   the maximum total allocated space. This will be greater                 than current total if trimming has occurred.   fsmblks:   always zero   uordblks:  current total allocated space (normal or mmapped)   fordblks:  total free space   keepcost:  the maximum number of bytes that could ideally be released                back to system via malloc_trim. ("ideally" means that                it ignores page restrictions etc.)      Because these fields are ints, but internal bookkeeping may   be kept as longs, the reported values may wrap around zero and   thus be inaccurate. */ struct mallinfo dlmallinfo(void); #endif /* NO_MALLINFO */

更改heap堆大小

依照下面的方式可以设置使用heap堆的大小。

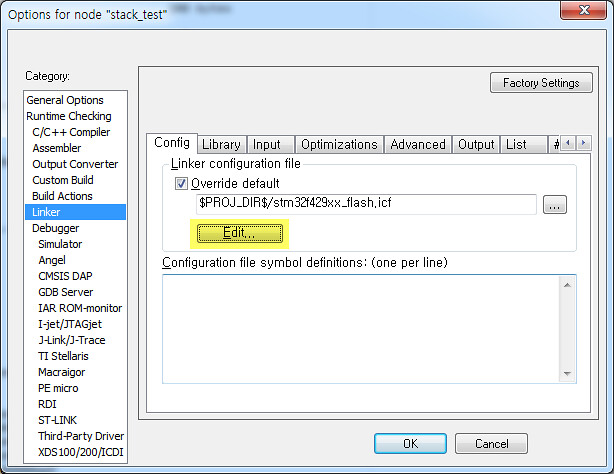

Heap堆大小在项目option的Linker选项里设置。

在Linker的Config里 点击Edit来变更Linker的设置。

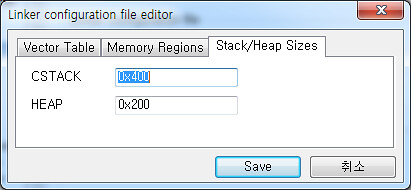

在Stack/Heap Sizes选项卡里变更heap堆大小。

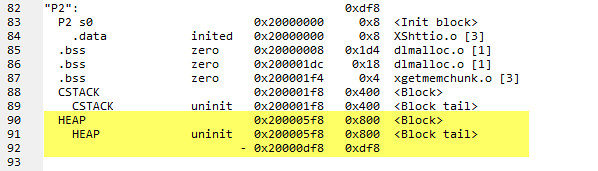

分配的heap堆大小可以再map文件里查看确认。
