一、振动传感器

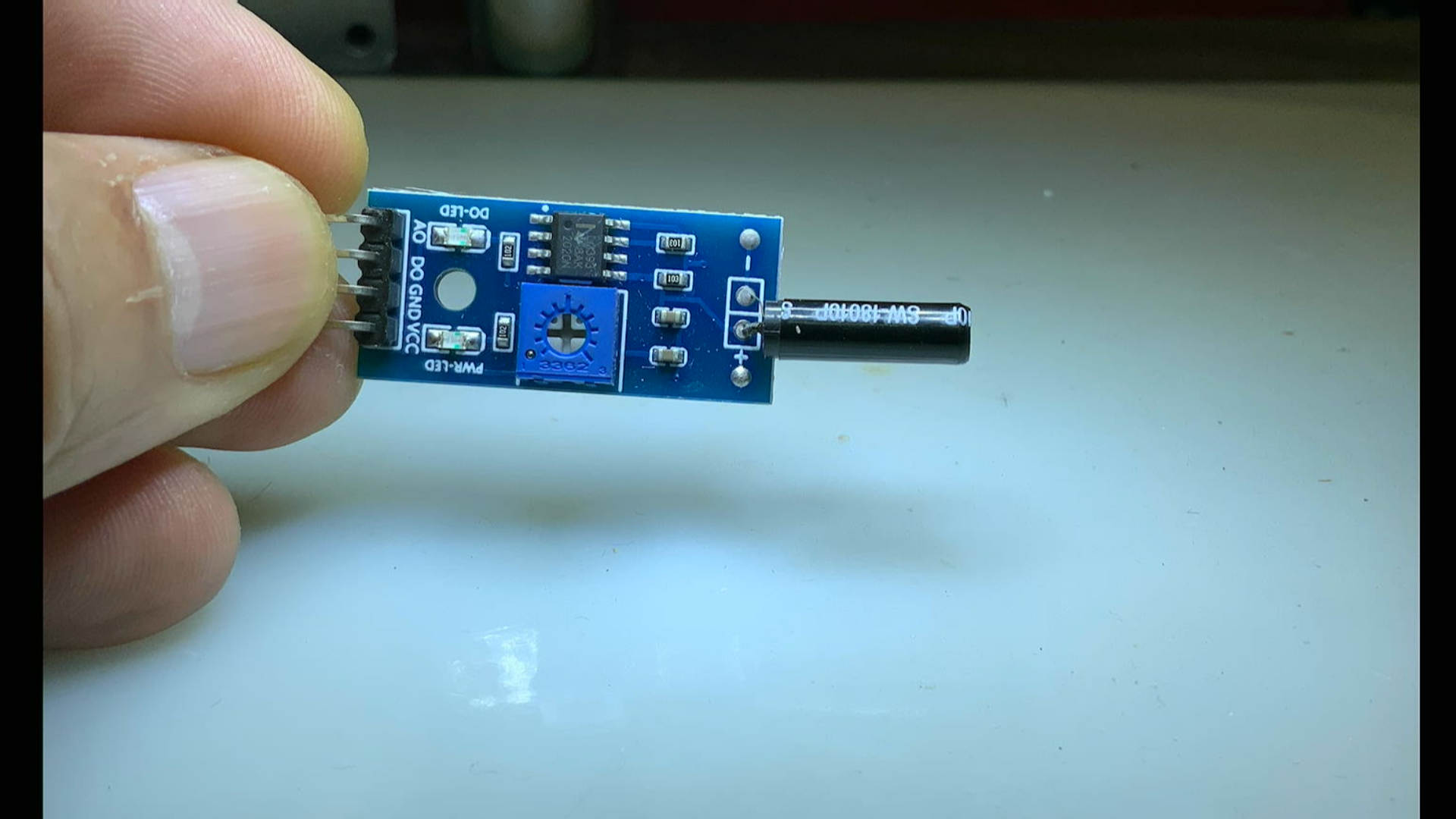

手边有一款振动传感器模块。前面的柱状黑色的传感器型号为 SW-18010P。在网络上可以看到关于这款传感器模块的介绍。振动传感器相当于一个机械开关。后面对于开关信号通过RC滤波之后，形成比较宽的低电平脉冲输出。下面对于这个模块的特性进行初步的测试。

GM00004148257_1920_1080.MP4|_-4

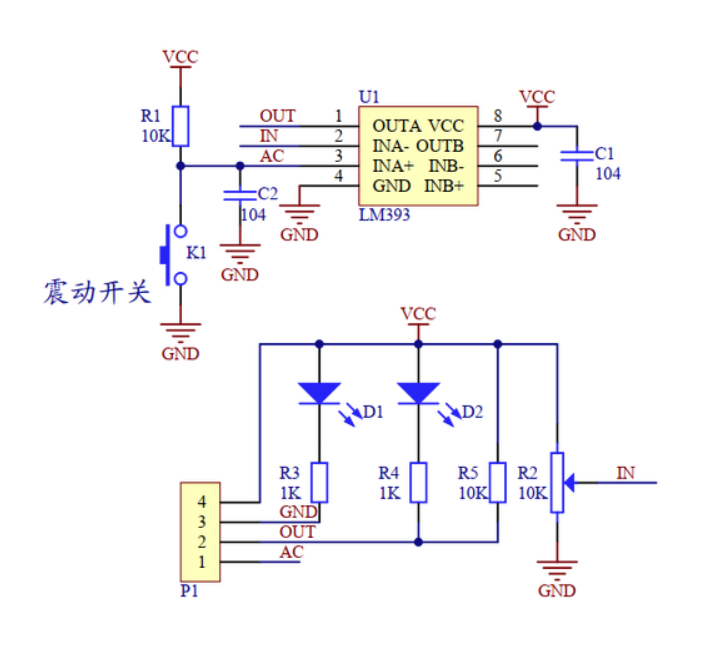

▲ 图1.1.1 模块的电路图

▲ 图1.1.1 模块的电路图

二、测试波形

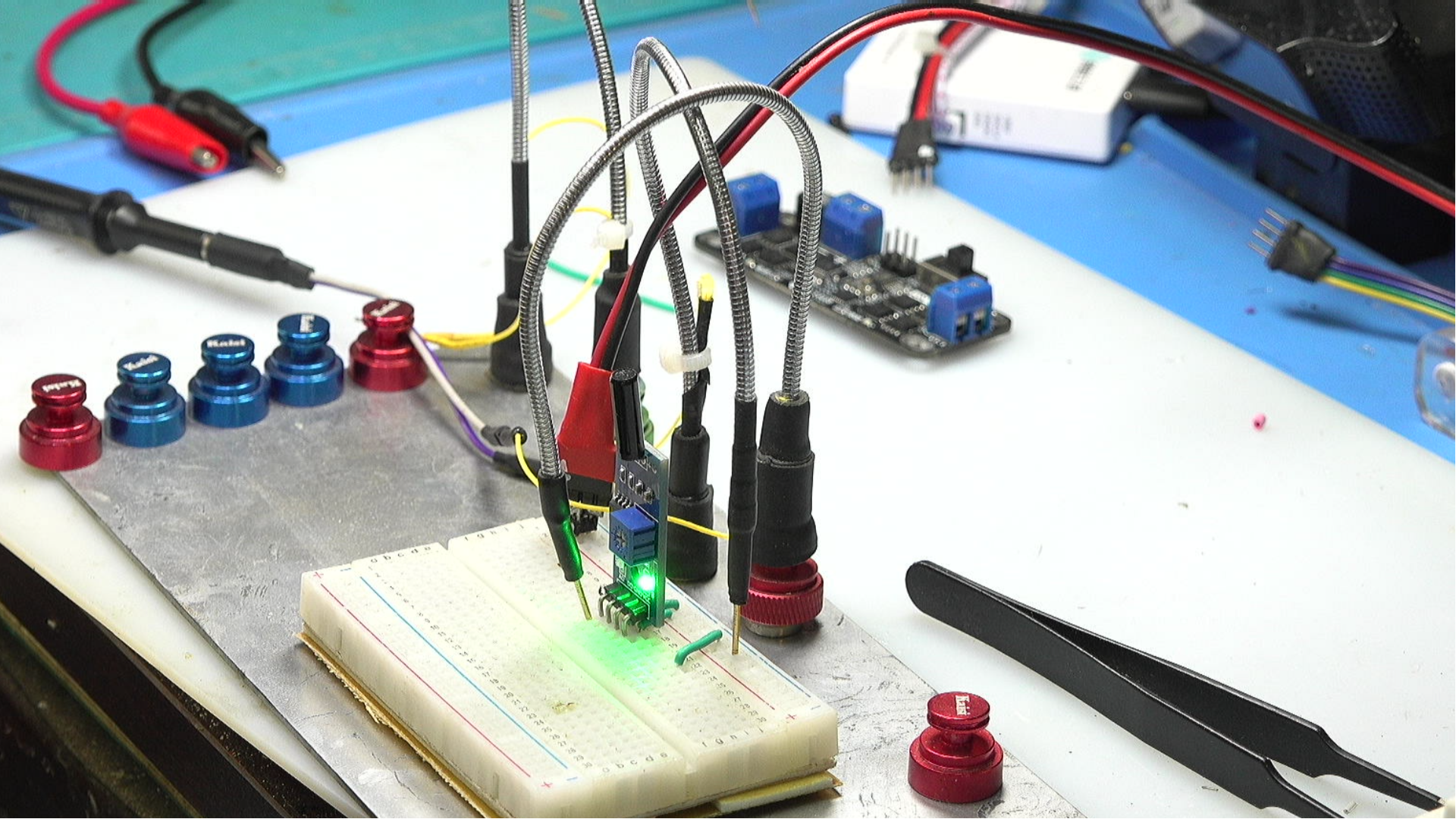

下面测试一下传感器的输出信号。将传感器安装在面包板上，提供5V的工作电压。可以看到模块上的绿色 LED点亮，指示模块已经上电了。下面，利用示波器查看一下模块输出的数字信号和模拟信号，了解输出信号的主要特性。

GM00007149183_1920_1080.MP4|_-7

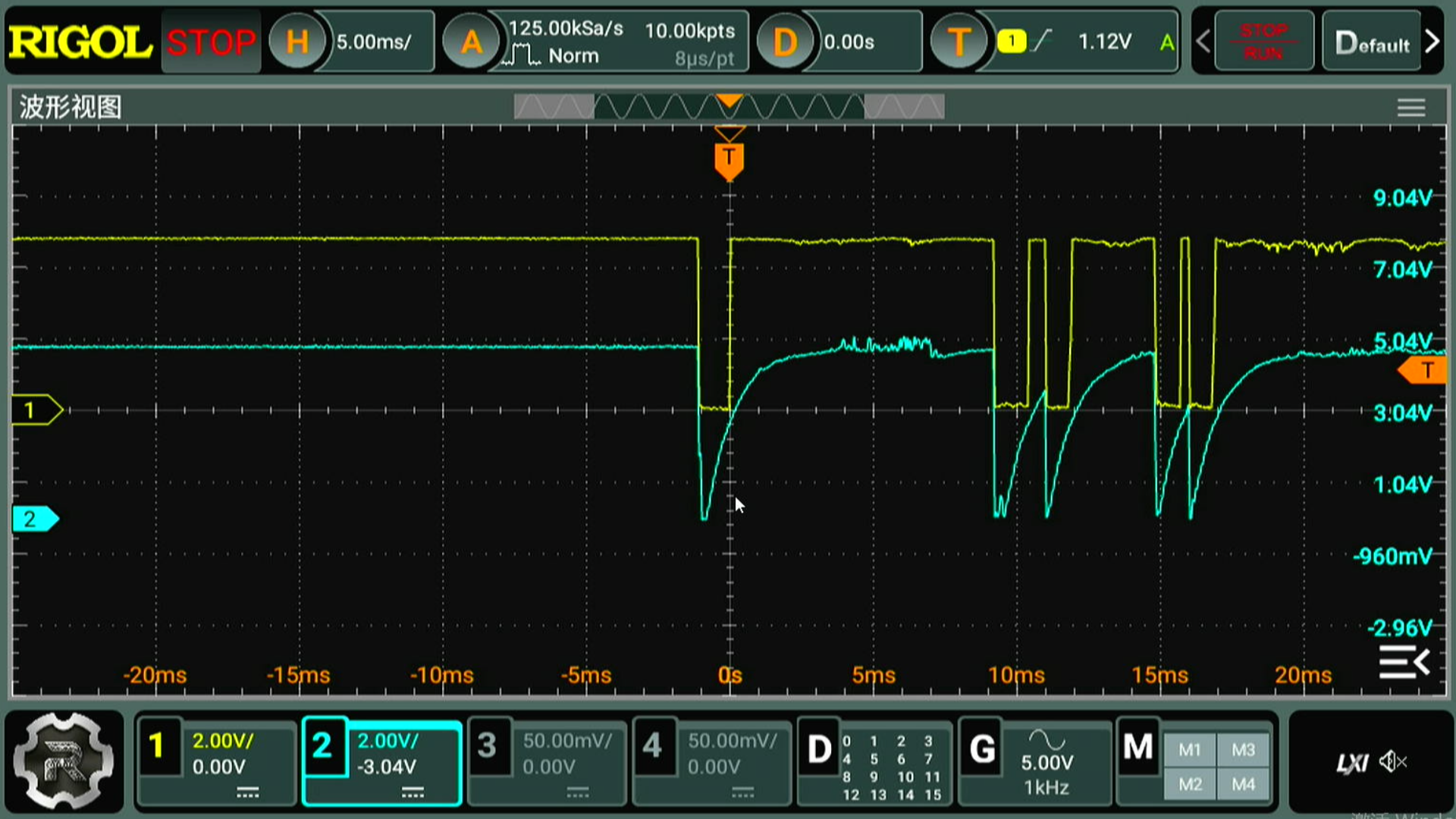

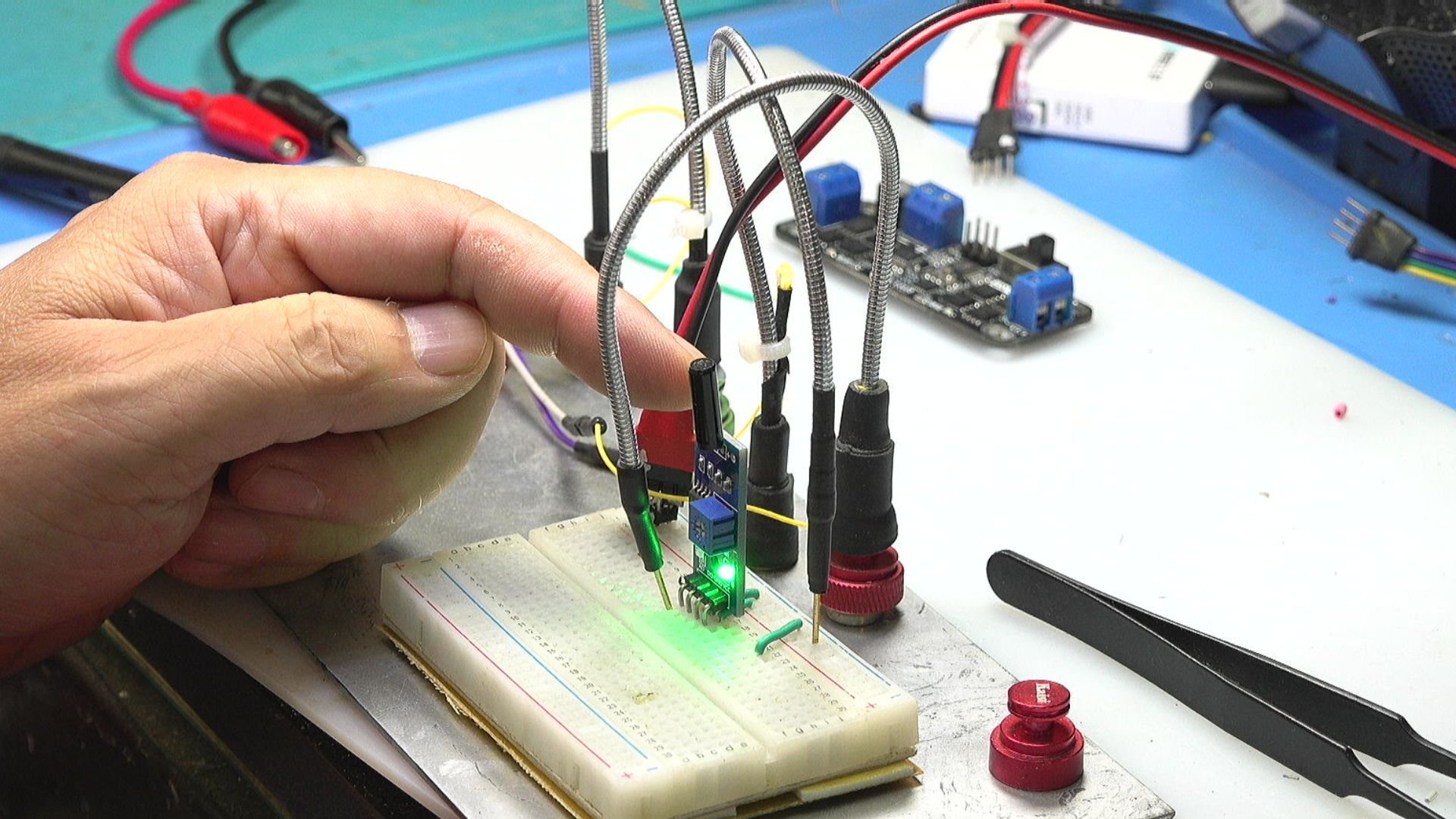

手触碰震动模块，模块上左边的LED会闪烁。观察模块的模拟输出和数字输出信号。模拟信号显示了RC充放电过程。数字信号是对模拟信号进行比较整形。这里有一个问题，那就是输出的数字信号的宽度受到RC充电时间常数以及比较器阈值电压的影响。提高阈值电压，可以增加低电平的时间宽度。

GM00002149511_1920_1080.MP4|_-2

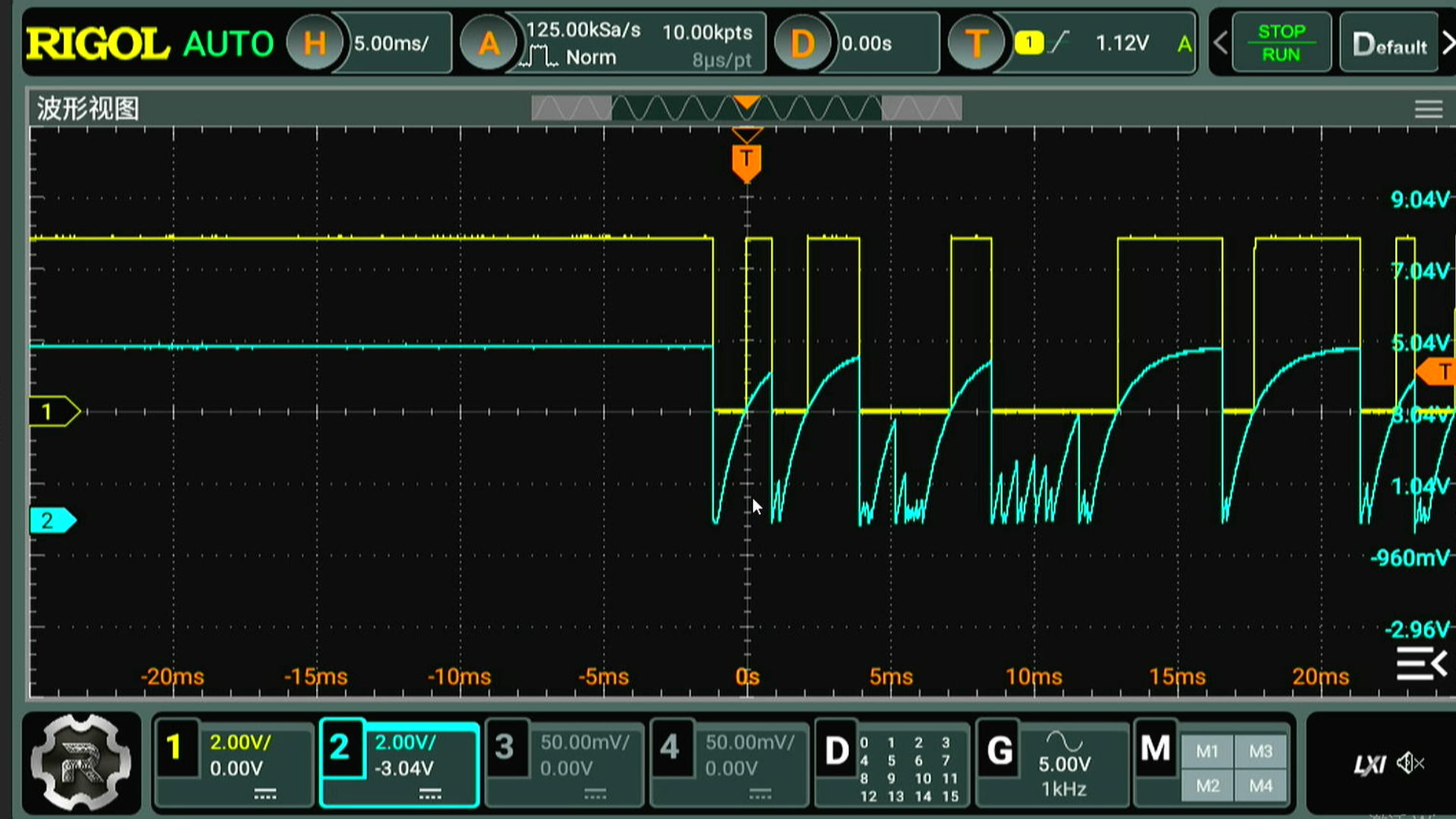

调节电路板上的电位器，可以看到输出信号指示LED灯状态会有变化。观察输出波形，能够看到输出信号的低电平的宽度随着阈值电压的改变而变化。这里需要说明的是，调节设置电位器的电压，只是能够改变输出信号的脉冲宽度，但是对于传感器的灵敏度实际上并没有太大的影响。

GM00001149702_1920_1080.MP4|_-1

三、内部结构

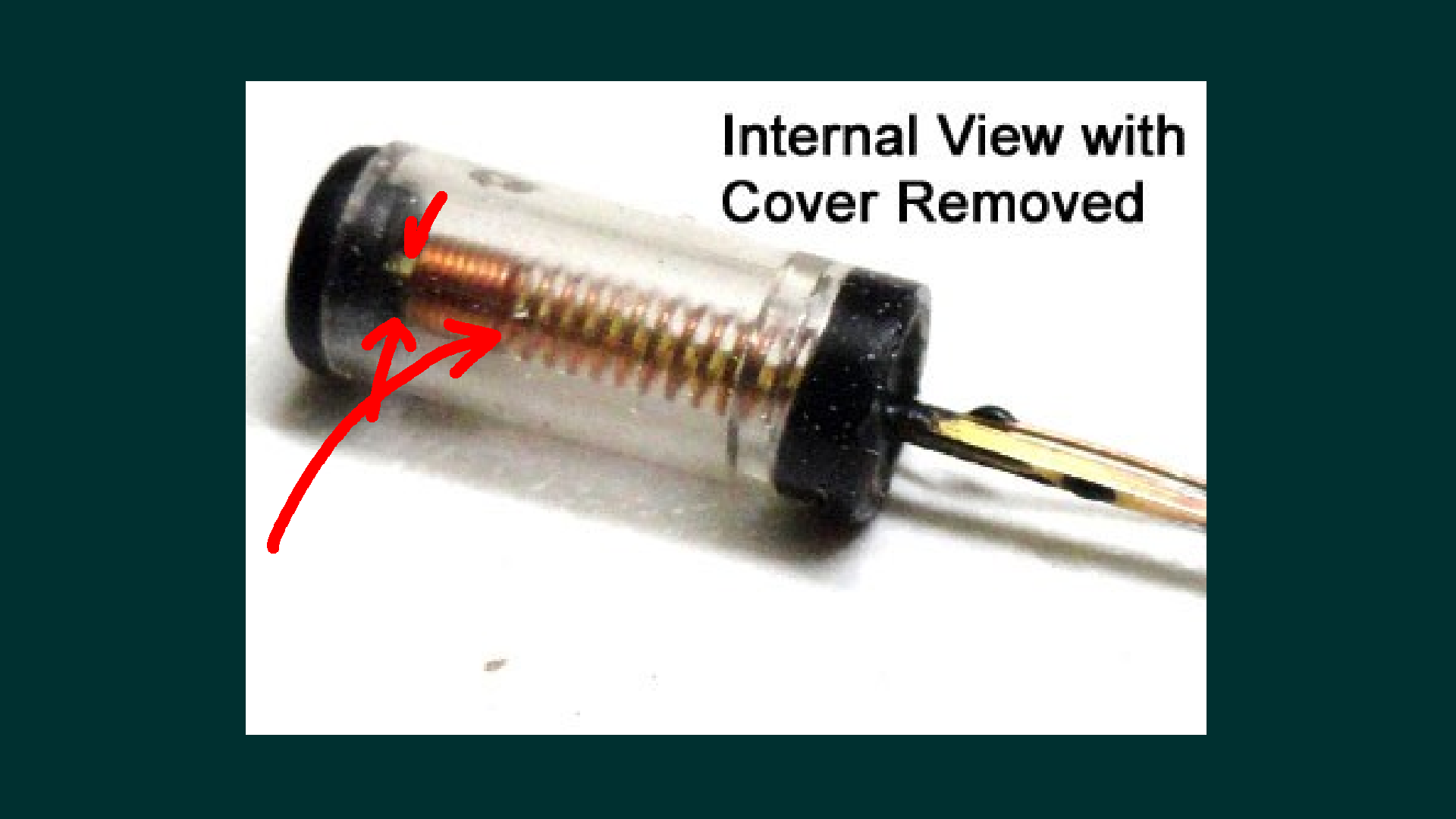

这是网络上的一张振动传感器内部结构图。可以看到它内部的弹簧振子。如果震动引起弹簧左右摇摆，可以引起弹簧与中间的比较粗的金属接触。进而开关闭合。

GM00004148553_1920_1080.MP4|_-4

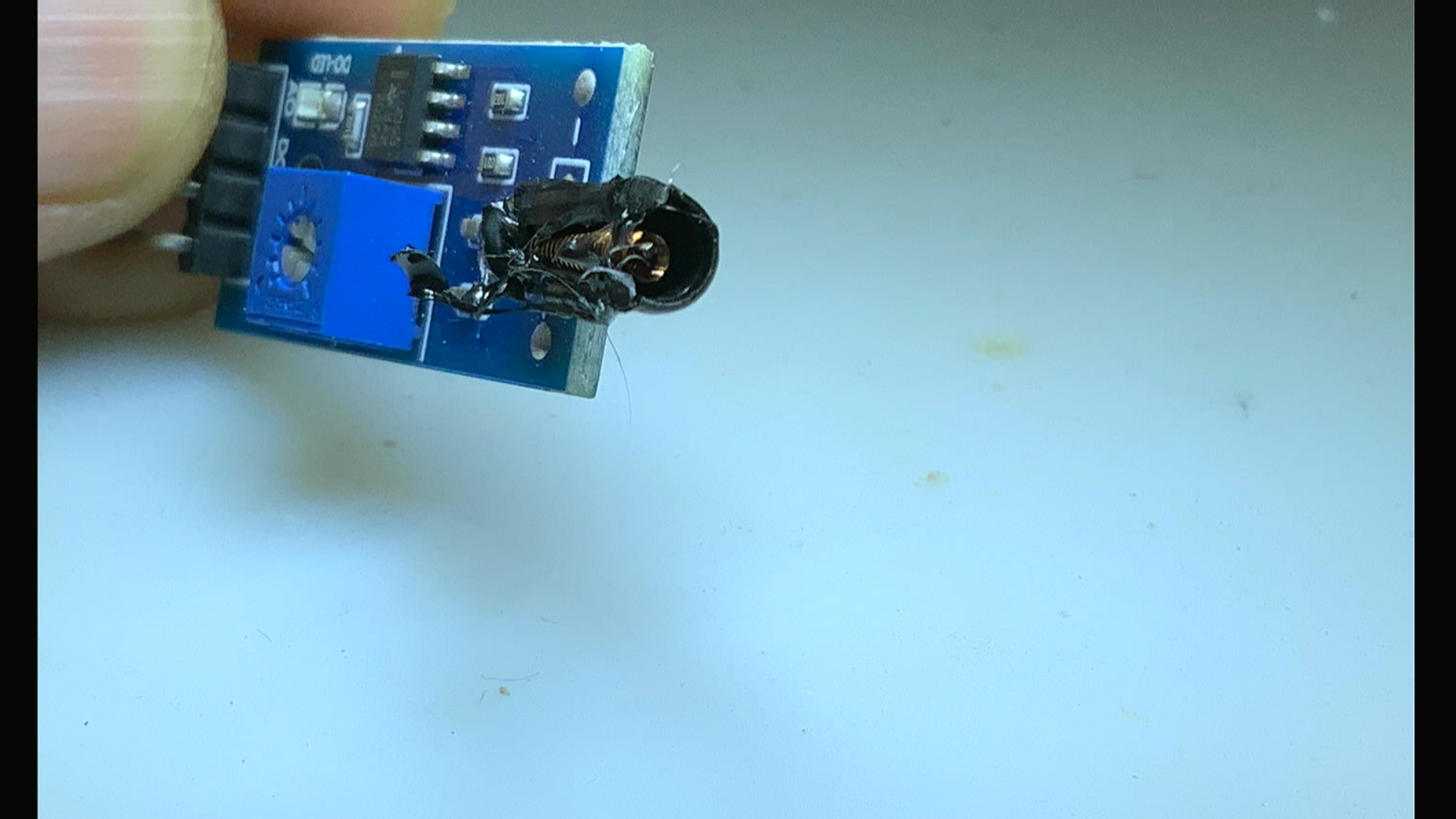

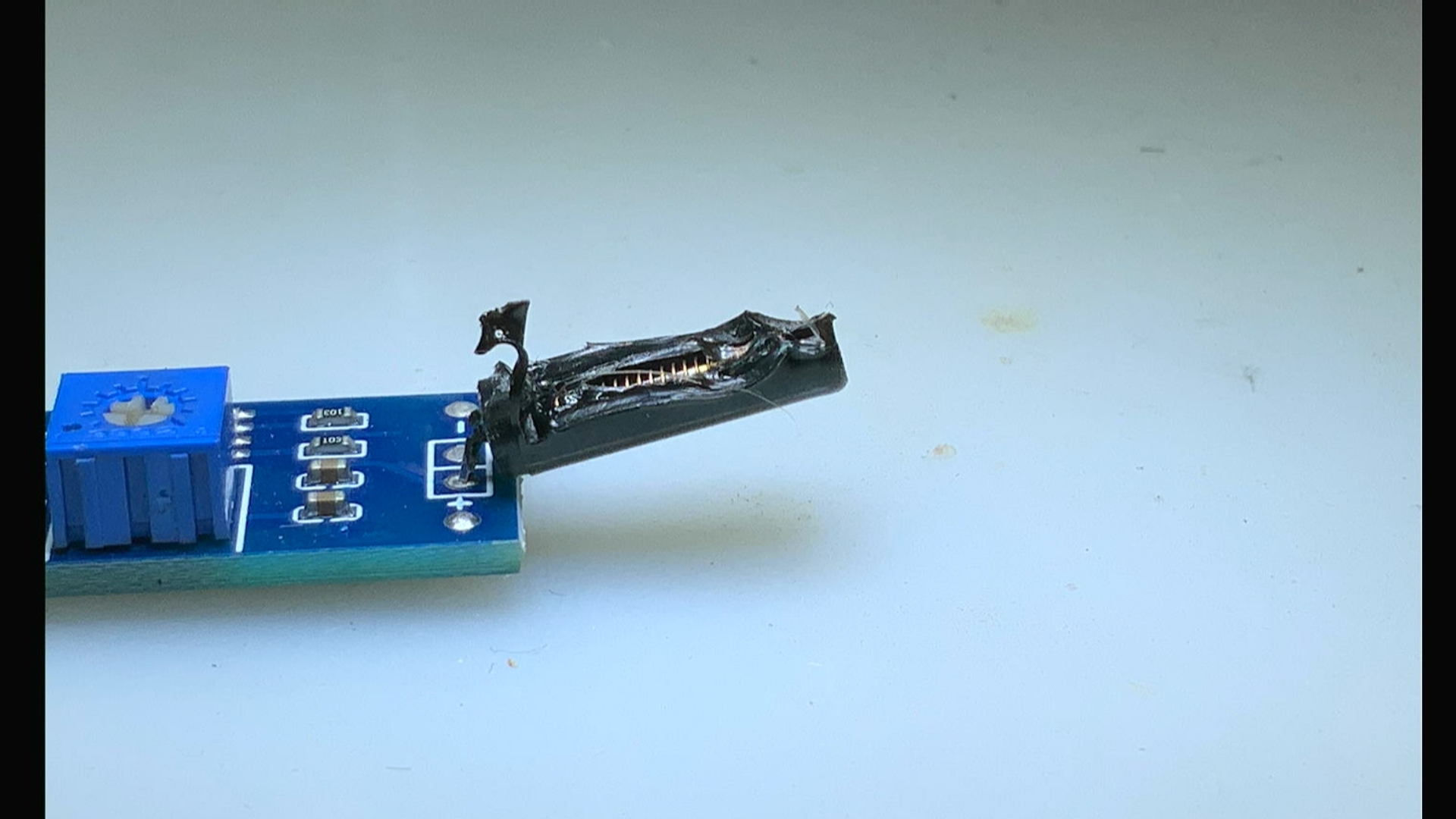

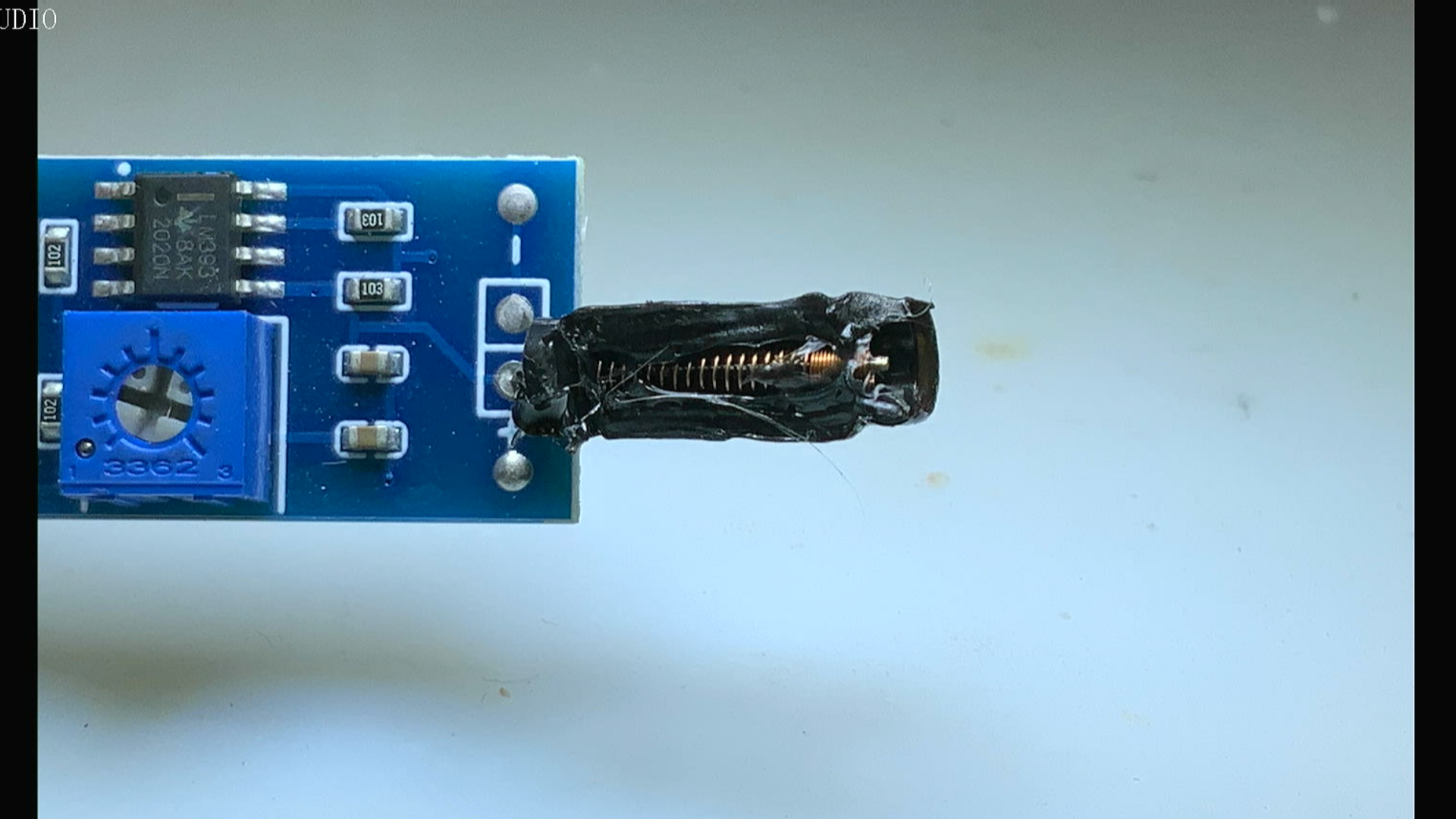

下面，使用超声波刻刀切开传感器外部的塑料外壳。能够看到他的内部也存在着相同的弹簧振子。在弹簧振子内部有一个比较粗的金属线。这样弹簧震动，就会连接两个金属丝。从结构上来看这种振子对于横向的震动比较敏感，但是对于沿着轴线的震动就不会特别敏感。

GM00006150222_1920_1080.MP4|_-6

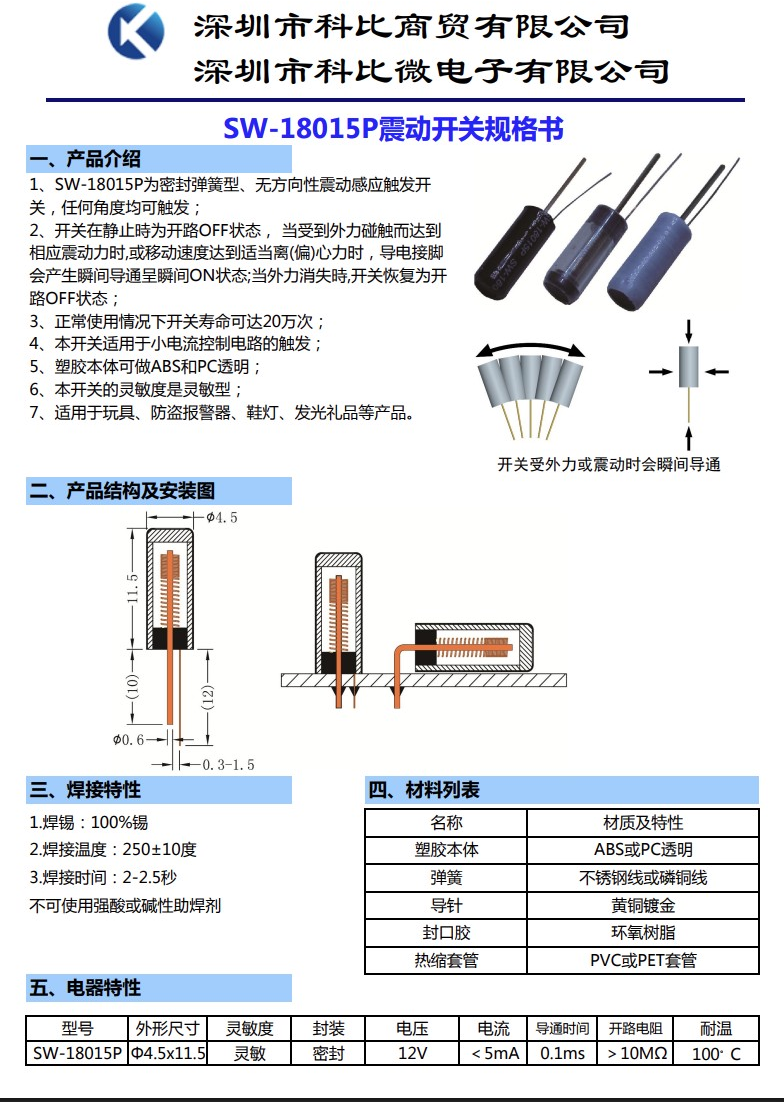

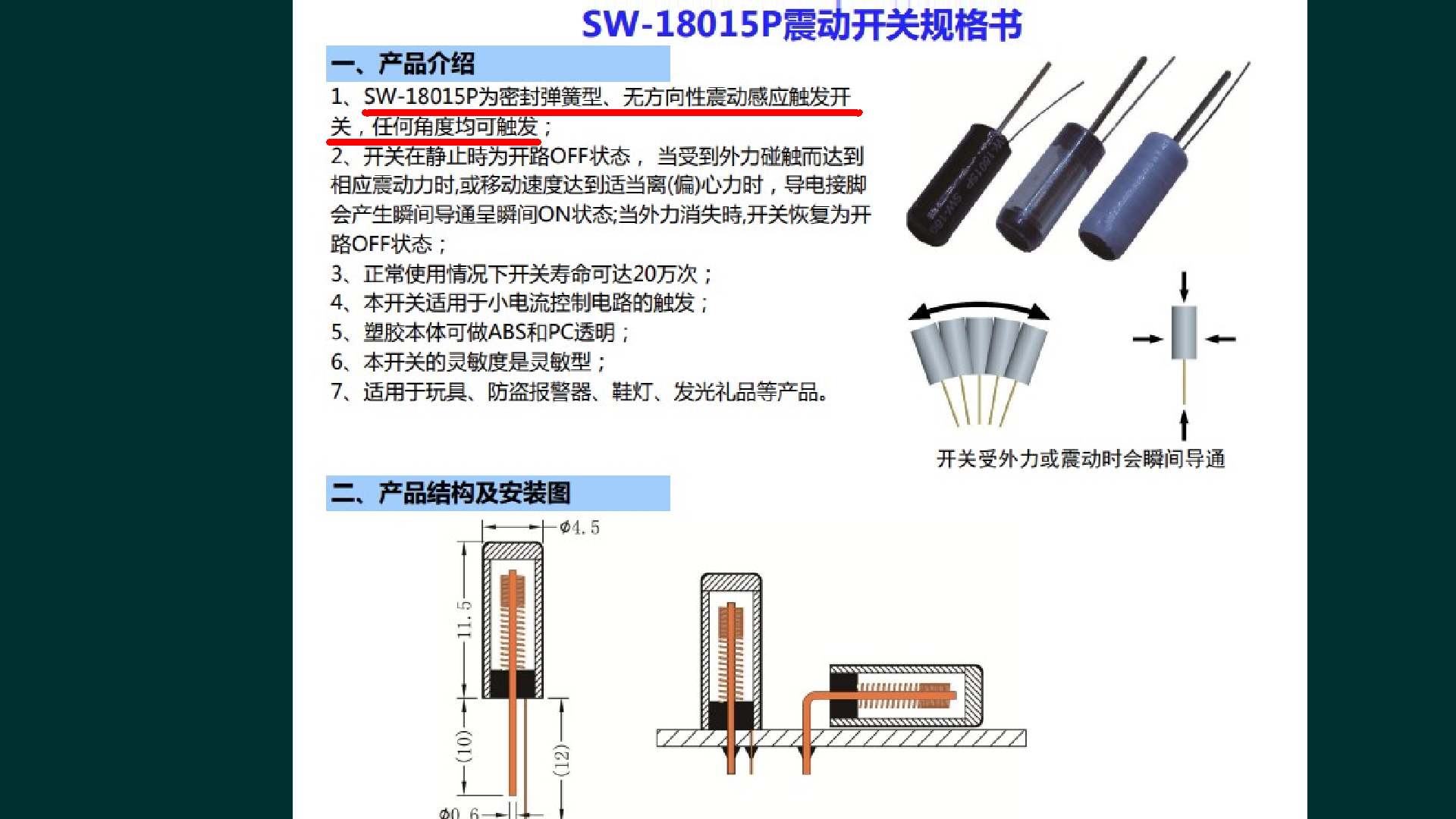

在网络上找到 SW-8015P的传感器说明书，其中也展示了传感器内部的结构。在说明书第一句话的描述中，指出该传感器对于震动没有方向性。也就是任何方向都可以触发。这里也特别给出了沿着轴线方向上的震动，也可以触发该传感器。这与我对结构直观理解相互矛盾。只是比较可惜的是，在拆卸这个传感器之前，并没有测试它是否可以对轴线方向的震动能够产生输出检测信号。
