等效串联阻抗：英文简称：ESR，英文全称: Equivalent Series Resistance。

在无源晶振中，等效串联阻抗ESR是一个非常重要的电气参数。若等效串联阻抗ESR超差过大，会带来三方面的不良影响：

1)、无源晶振起振困难 / 慢；

2)、无源不起振/停振；

3)、增加电路功耗，引发PCB发热。

因此，在晶振选型或采购时，应关注“无源晶振”规格书中“等效串联阻抗ESR”这个指标。晶振的“等效串联阻抗ESR值”越小越好。

无源晶振的尺寸越大，通常“等效串联电阻ESR”越小。较小的ESR意味着能量损耗更低，起振所需的驱动功率更小，因此更容易起振。

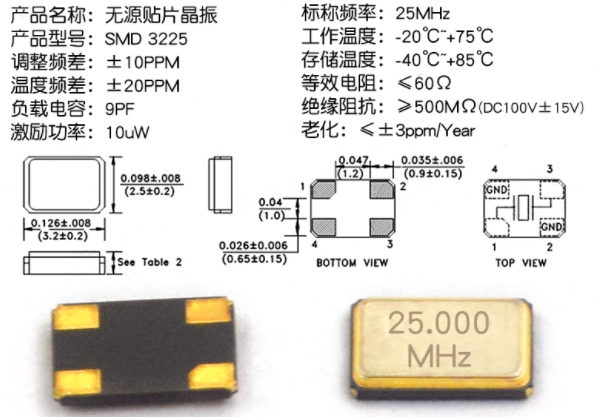

1、金属面贴片晶体的封装：

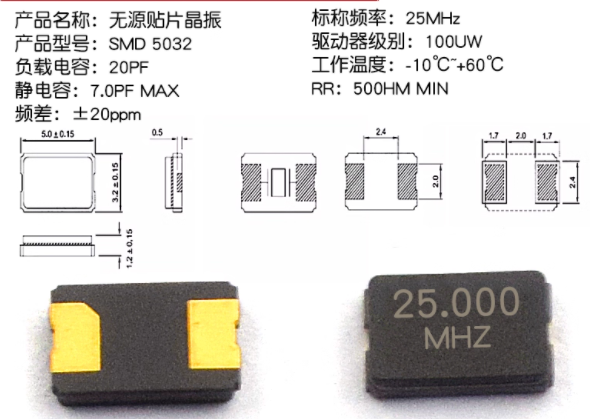

2、陶瓷外壳的无源晶体使用玻璃封装：

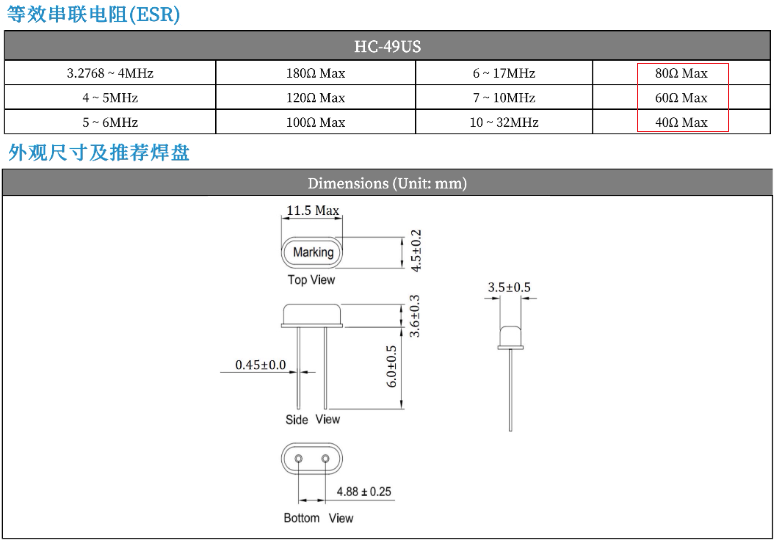

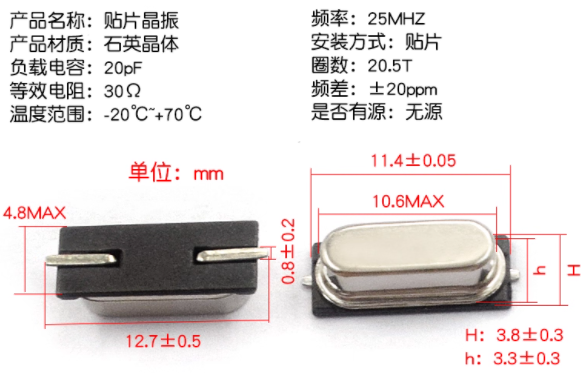

3、HC-49US是一个常见的选择。

从上面的图片看，HC-49US贴片封装比较好。

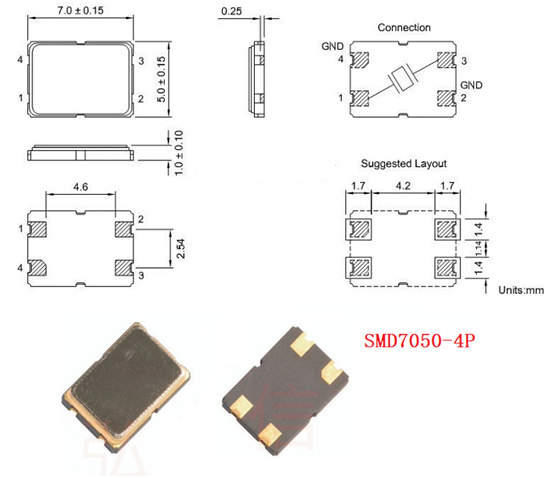

4、SMD7050封装的晶振多为有源晶振，成本高，且增加了功耗，其次，可能会带来干扰。

大部分供货商，不会写ESR等效串联电阻的值，需要向他们要。

对于起振困难的芯片，建议选择HC-49US封装的晶振，比较好。
