揭秘Cortex-M4三总线架构奥秘

该处理器不完全符合此定义，因为它可能在等待传输期间将访问类型从 SEQ 或 NONSEQ 更改为 IDLE。处理器也可能更改地址或其他控制信息，从而请求访问新位置。之前被撤销的原始地址可能不会被再次请求。这将取消尚未完成的未决传输（outstanding transfer），因为先前的访问处于等待状态（wait-stated）并等待完成。这样做是为了让处理器能够通过撤销不再需要的访问，在具有等待状态的系统中实现更低的中断延迟和更高的性能。

为了实现与 AMBA 3 规范的完全兼容，您可以将设计中的 AHB_CONST_CTRL 参数设置为 1 来实现。这确保了在出现等待状态响应（wait-stated response）期间发出的传输永远不会被撤销或修改，并且原始传输会得到执行。设置此参数的后果是，由于中断和分支延迟的增加，内核在具有等待状态的系统中的性能可能会下降。

iCode、dCode 和 S-Bus 总线，这些总线术语常见于 ARM Cortex-M 系列内核，尤其是 Cortex-M3 和 Cortex-M4。它们都属于 ARM 的 AMBA（Advanced Microcontroller Bus Architecture）协议家族。

为了让你有一个全局观，我们先看一张经典的 Cortex-M3/M4 内核总线架构图，它完美展示了这三条总线的角色：

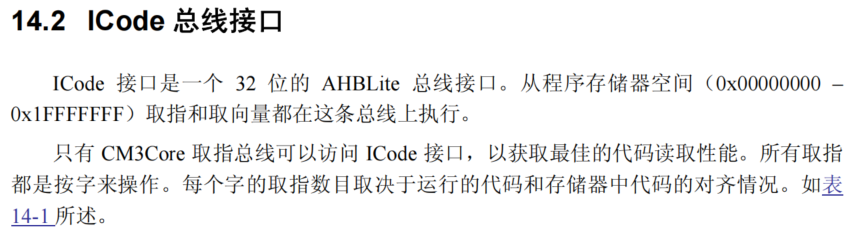

1.ICode Bus （指令总线）

全称： Instruction Code Bus

功能：这是一条专门用于从代码存储区（通常是 Flash 存储器）获取指令（Instruction）的总线。当 CPU 需要执行下一条命令时，它会通过 iCode 总线发出取指请求。
特点：
- 只读：它只能执行读取操作，不能写入。
- 高速：基于 AMBA AHB-Lite 协议，32 位宽，旨在实现高效的指令流传输。
- 专用性：它的唯一目的就是取指，这避免了与其他数据访问请求产生冲突，确保了指令预取和执行的效率。
访问的目标内存：主要访问 0x0000_0000 到 0x1FFF_FFFF 这个地址区域（通常是代码区，如内部 Flash，主要是获取指令）。

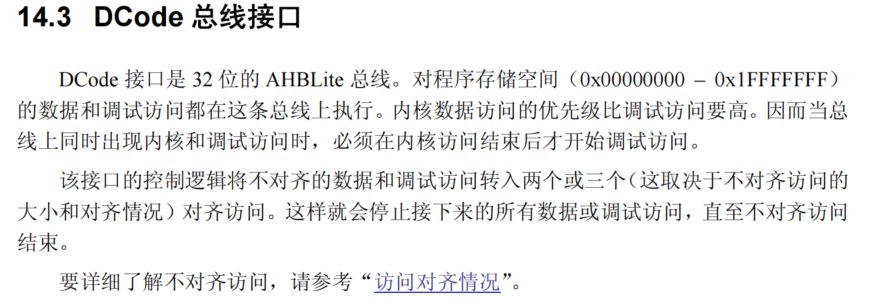

2.DCode Bus （数据总线）

全称： Data Code Bus

功能：这是一条专门用于数据访问（Data Access）的总线。当指令需要读取或写入一个变量（位于 RAM 或内存映射寄存器中）时，CPU 就会通过 dCode 总线来操作。
特点：
- 可读可写：支持加载（Load/读）和存储（Store/写）操作。
- 高速：同样基于 AHB-Lite 协议，32 位宽，为数据访问提供低延迟的路径。
- 专用性：专用于数据操作。与 iCode 总线分离，这实现了哈佛总线架构的核心优势：并行操作。（冯-诺依曼架构是数据/指令共享总线）
访问的目标内存：主要访问 0x0000_0000 到 0x1FFF_FFFF 这个地址区域（通常是代码区，如内部 Flash，主要是获取数据，如常量与静态变量）。

3.S-Bus （系统总线）

全称： System Bus

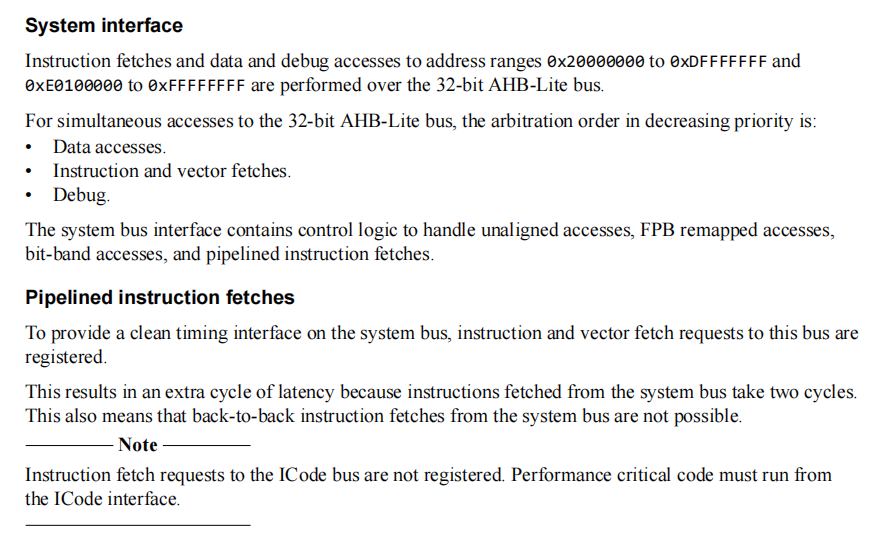

来源《Cortex-M3技术参考手册》

《cortex-M4技术参考手册》

功能：这是一条通用系统总线，用于所有不属于 iCode 和 dCode 总线处理的其他访问。它是系统与外部世界连接的主要通道。
特点：
- 可读可写：支持所有类型的访问。
- 通用性：它不像 iCode 和 dCode 那样有专用的地址区域限制。它可以访问整个 4GB 的内存空间。
- 连接外设：它的主要作用是连接所有外设，如 GPIO、UART、SPI、I2C、定时器等。这些外设都通过总线矩阵挂载在 S-Bus 上。
- 备用路径：它也可以作为 iCode 和 dCode 总线的备用路径。例如，如果一条指令要求从 Flash 中读取一个立即数（这本质上是数据访问），这个请求可能会通过 S-Bus 来完成，而不是 dCode 总线。
访问的目标：外设寄存器、外部存储器、以及作为备用路径访问代码和 RAM。( 0x2000_0000 - 0xDFFF_FFFF & 0xE010_0000 - 0xFFFF_FFFF)

1.小结

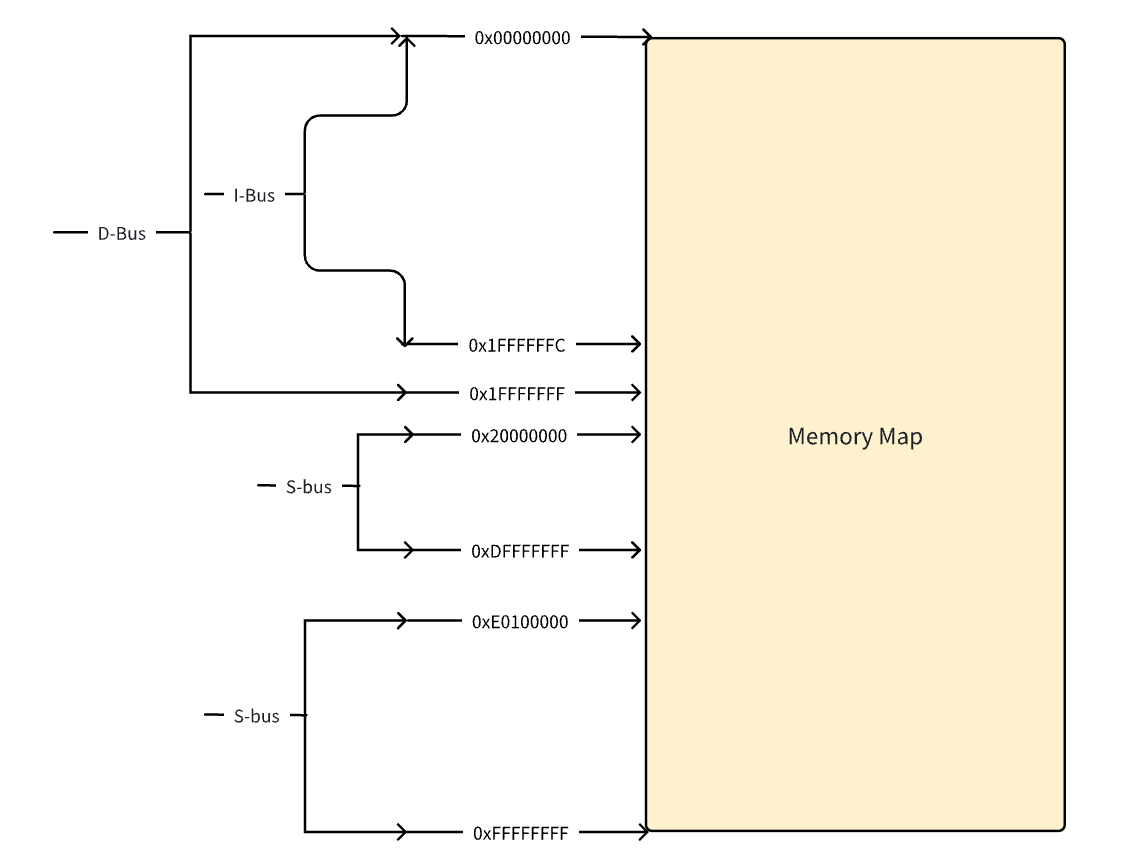

总线地址空间访问：

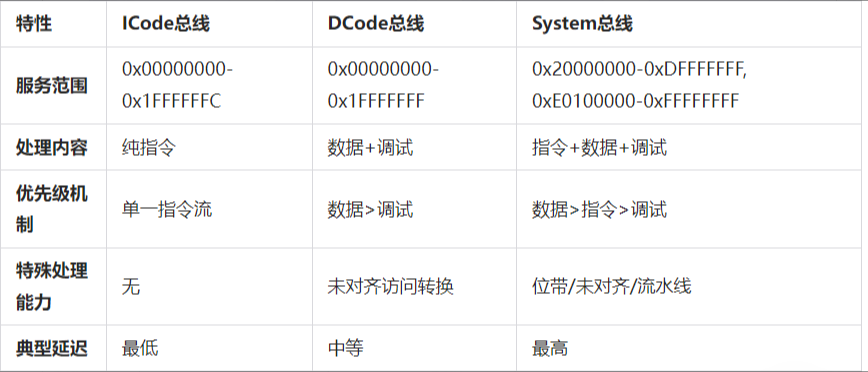

三条总线的区别：

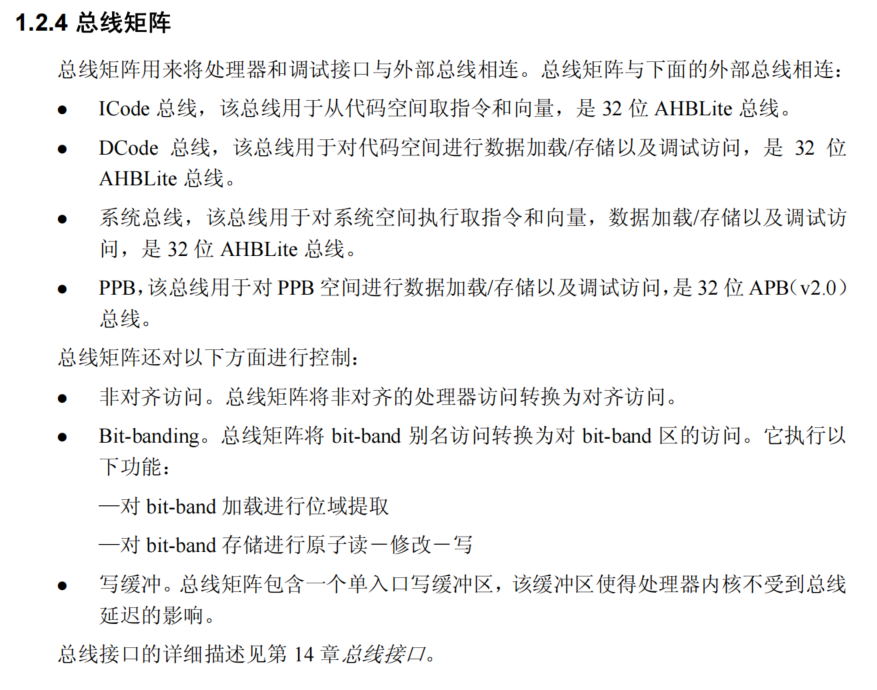

2.总线矩阵（Bus Matrix）

你可能会问，这三条总线是如何协同工作并连接到不同的存储器上的呢？答案就是总线矩阵。

AHB 总线矩阵：

3.核心优势：哈佛架构（Harvard Architecture）与冯·诺依曼架构（Von Neumann Architecture）

iCode 和 dCode 总线的分离，是 “修改型哈佛架构” 的典型体现。

冯·诺依曼架构：指令和数据共享同一条总线和同一存储空间。简单，但存在“冯·诺依曼瓶颈”，即无法同时进行取指和数据操作。
哈佛架构：指令和数据有各自独立的总线和存储空间。允许 CPU 同时取指和访问数据，极大地提高了并行度和执行效率。

Cortex-M 内核同时拥有这三条总线，意味着它可以在一个时钟周期内：

通过 iCode 总线从 Flash 取下一条指令。
同时通过 dCode 总线从 SRAM 读写数据。
同时通过 S-Bus 访问一个外设寄存器（例如检查一个串口是否准备好发送数据）。

这种并行操作是现代嵌入式处理器高性能的关键。
